2016.5 OPEL ASTRA J AUX

Rangement87conduire le véhicule. Ne pas ef‐
fectuer cette vérification peut cau‐ ser des blessures ou des dégâts
au chargement ou au véhicule en
cas de freinage brusque ou de col‐ lision.
La ceinture de sécurité du siège cen‐
tral pourrait coincée lorsque le dos‐
sier est soulevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la
ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Extension de coffre, Sports tourer
Rabattre les dossiers arrière ● Si nécessaire, enlever le cache- bagages.
● Enfoncer et maintenir le loquet pour abaisser les appuis-tête
3 39.
● Relever l'accoudoir arrière.
● Guider les ceintures de sécurité à travers les supports latéraux
afin de les protéger de tout dégât.
Lors du rabattement des dos‐
siers, entraîner les ceintures de
sécurité avec eux.
● Tirer la manette de déverrouil‐ lage d'un côté, ou des deux, et
rabattre les dossiers sur l'assise.Rabattement du siège électrique
Sur les véhicules dotés de rabatte‐
ment du siège électrique, les sièges
arrière peuvent également être re‐
pliés à partir du coffre.
● Tirer sur le commutateur se trou‐
vant sur la cloison gauche ou
droite du coffre pour replier la partie correspondante du siège
arrière.

88Rangement9Attention
Faire attention lors de l'opération
de rabattement de sièges arrière électriques. Le dossier du siège se replie avec beaucoup de force.
Risque de blessure, en particulier
pour les enfants.
Vérifier que rien n'est fixé aux siè‐
ges arrière ou posé sur l'assise.
Si le véhicule doit être chargé via une porte arrière, sortir la cein‐
ture de sécurité du guide de dos‐
sier et la placer derrière l'attache (comme illustré).
● Pour relever les dossiers, les soulever et les guider jusqu'en
position verticale jusqu'à ce qu'ils se verrouillent de manière audi‐
ble.
S'assurer que les ceintures de sécu‐
rité des sièges extérieurs sont pla‐
cées dans les guides de ceinture cor‐
respondants.
Les dossiers arrière ne sont verrouil‐
lés que si les repères rouges situés
des deux côtés près de la poignée de
déverrouillage ne sont pas visibles.
9 Attention
Ne jamais conduire la voiture si les
dossiers ne sont pas correctement verrouillés en position. Car cela
accroît le risque de blessure ou de
dégât au chargement ou au
véhicule, en cas de freinage ap‐ puyé ou de collision.
La ceinture de sécurité du siège cen‐
tral pourrait coincée lorsque le dos‐
sier est soulevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la
ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.

Rangement91

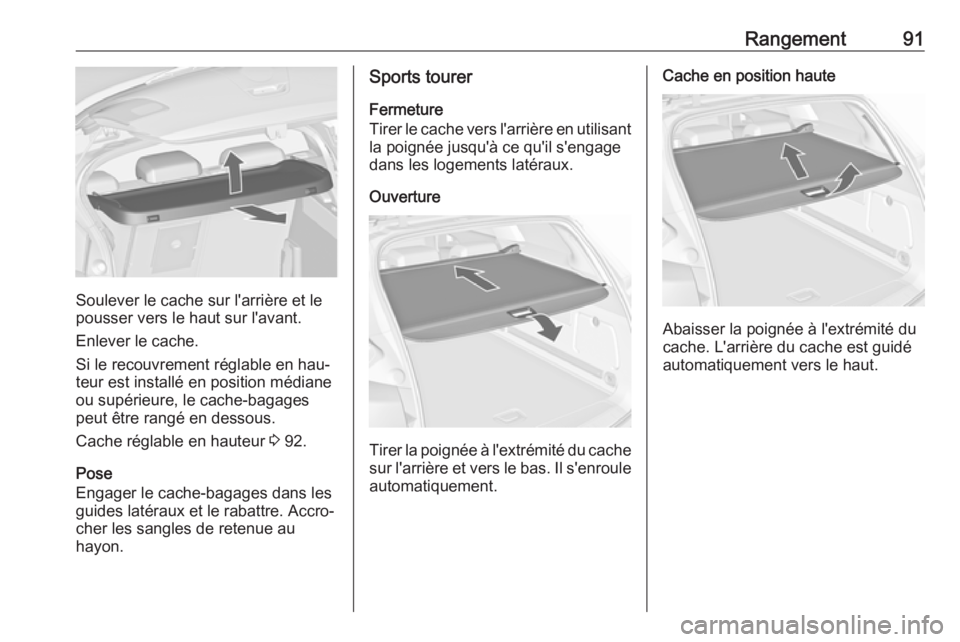

Soulever le cache sur l'arrière et le
pousser vers le haut sur l'avant.
Enlever le cache.
Si le recouvrement réglable en hau‐
teur est installé en position médiane
ou supérieure, le cache-bagages
peut être rangé en dessous.
Cache réglable en hauteur 3 92.
Pose
Engager le cache-bagages dans les
guides latéraux et le rabattre. Accro‐
cher les sangles de retenue au
hayon.
Sports tourer
Fermeture
Tirer le cache vers l'arrière en utilisant la poignée jusqu'à ce qu'il s'engage
dans les logements latéraux.
Ouverture
Tirer la poignée à l'extrémité du cache sur l'arrière et vers le bas. Il s'enroule
automatiquement.
Cache en position haute
Abaisser la poignée à l'extrémité du
cache. L'arrière du cache est guidé
automatiquement vers le haut.

94RangementAvertissement
Ne pas abaisser le recouvrement
réglable en hauteur 1 dans les vé‐
hicules équipés de subwoofer. Le
subwoofer pourrait être endom‐ magé.
Remarque
● En cas de montage en position 2 ou 3, l'espace compris entre le
recouvrement du plancher et le
recouvrement réglable en hau‐
teur peut être utilisé comme com‐ partiment de rangement.
● Le recouvrement réglable en hauteur peut être relevé et accro‐ché grâce à la sangle quand il est
monté en position 1 ou 2.
● En cas de montage en position 2, une surface de chargement
quasiment plate peut être obte‐
nue quand les dossiers de siège
arrière sont rabattus.
● L'ouverture des couvercles laté‐ raux (p. ex. pour remplacer les
ampoules de feu arrière) est uni‐
quement possible avec le recou‐
vrement réglable en hauteur in‐
stallé en position 1 ou 2.Avertissement
Le recouvrement réglable en hau‐
teur peut supporter une charge ne
dépassant pas 100 kg.
Recouvrement de plancher
arrière, Sports tourer
Soulever le recouvrement de plan‐
cher arrière en tirant la poignée. Ra‐
battre le recouvrement et le placer
derrière les sièges arrière.
Le compartiment de rangement sous le recouvrement du plancher arrière
peut être divisé par une barre.
Insérer la barre dans les logements
sur les parois latérales.
Avertissement
Insérer la barre dans le logement
le plus en arrière lors du transport d'objets lourds dans le coffre. Si‐
non, le recouvrement du plancher
arrière peut subir des dommages.

Rangement95Anneaux d'arrimage
Les anneaux d'arrimage servent à sé‐curiser les objets pour éviter qu'ils neglissent, par exemple avec des san‐
gles de serrage ou le filet à bagages.
Les anneaux d'arrimage ne sont ac‐
cessibles que si le recouvrement des
rangements dans le plancher arrière
est en position basse 3 92.
Système flexible de
compartimentage du coffre
Le FlexOrganizer est un système fle‐
xible de compartimentage du coffre.
Le système se compose :
● d'adaptateurs
● de filets de rangement
● de crochets
● boîte de service
● jeu de sangles
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les ame‐
ner aux endroits voulus. Basculer la
plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ou‐
vertures respectives des adapta‐
teurs.

96RangementPour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dé‐
sirée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles su‐
périeures de la boîte dans les cro‐
chets depuis le haut.

Rangement97
En variante, installer deux crochets
dans le rail inférieur. Enficher les con‐
soles inférieures de la boîte dans les
crochets inférieurs, depuis le haut.
Jeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.
Filet de sécurité
Le filet de sécurité est disponible sur
la Sports tourer et peut être posé der‐ rière les sièges arrière ou si les dos‐
siers de siège arrière sont pliés et les assises relevées, derrière les sièges
avant.
Le transport de personnes est interdit
derrière le filet de sécurité.
Pose
Derrière les sièges arrière
Fixer le crochet inférieur avec l'ouver‐ ture faisant face vers l'arrière sur l'an‐
neau de gauche et de droite du plan‐
cher. Régler la longueur de la sangle
sur le filet de sécurité en fixant le cro‐
chet supérieur aux anneaux de la
sangle. S'assurer que la sangle est
tendue lors de la pose de la tige.

98RangementDerrière les sièges avant
Fixer la sangle aux anneaux sous
l'assise de siège arrière.
Replier les dossiers vers l'avant.
Pour obtenir une aire de chargement
plane, replier tout d'abord l'assise
avant de fixer le filet de sécurité. Dé‐
placer les sièges vers l'avant pour re‐ lâcher la tension, si besoin est.
Pose de la tige
Il y a deux ouvertures de pose sur le
cadre de toit : suspendre et engager
la tige du filet sur un côté, comprimer
la tige et suspendre et engager l'autre côté.
Coffre 3 86.
Dépose
Décrocher les tiges du filet de sécu‐
rité des supports du cadre de toit. Dé‐
tacher les sangles des anneaux. Rou‐
ler le filet et le fixer avec une sangle.
Une fois retiré, le filet de sécurité peut
être rangé sous le recouvrement de
plancher arrière 3 92.
Triangle de présignalisation
Modèle bi-corps 3 portes, bi-
corps 5 portes
Ranger le triangle de présignalisation
dans l'espace situé derrière la sangle sur le côté droit du coffre.
