2016.5 OPEL ASTRA J ESP

216Guida e funzionamentoall'ostacolo. Quando la distanza è in‐
feriore a circa 30 cm, il segnale acu‐ stico diventa continuo.
Inoltre la distanza con gli ostacoli po‐
trebbe essere visualizzata nel Driver
Information Center.
Disattivazione
Il sistema si disattiva automatica‐
mente disinserendo la retromarcia.
Per riattivare il sistema, inserire la re‐
tromarcia.
La disattivazione manuale è anche
possibile premendo r.
Quando il sistema è disattivato, il LED nel tasto si spegne.
Inoltre Ausilio al parcheggio Off com‐
pare nel Driver Information Center
quando il sistema è disattivato ma‐
nualmente.
Guasto
In caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, ad es. sensori coperti da
ghiaccio, la spia r si accende o il
Driver Information Center visualizza un messaggio.
Messaggi del veicolo 3 134.
Spia r 3 123.
Sistema di ausilio al parcheggio
anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.
Il sistema di ausilio al parcheggio an‐ teriore-posteriore misura la distanza
tra il veicolo e gli ostacoli davanti e
dietro al veicolo. Il sistema emette se‐
gnalazioni acustiche e visualizza
messaggi.
Il sistema è dotato di quattro sensori di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore e anteriore.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio anteriore e posteriore, ciascuna con
una diversa frequenza del tono. Il se‐
gnale per gli ostacoli anteriori è
emesso dagli altoparlanti anteriori,
per gli ostacoli posteriori dagli alto‐
parlanti posteriori.

Guida e funzionamento219GuastoIn caso di guasto del sistema o mal‐
funzionamento causato da problemi
temporanei, ad es. sensori coperti da
ghiaccio, la spia r si accende o il
Driver Information Center visualizza
un messaggio.
Messaggi del veicolo 3 134.
Spia r 3 123.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo spa‐
zio di parcheggio suggerito dal si‐
stema e le relative manovre.
Controllare sempre l'area circo‐ stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il sistema avanzato di ausilio al par‐
cheggio guida le manovre del condu‐ cente in uno spazio di parcheggio
dando le rispettive istruzioni nel
Driver Information Center e mediante segnalazioni acustiche. Il conducente
deve controllare accelerazione, fre‐
nata, sterzata e cambio di marcia.
Il sistema impiega i sensori del si‐
stema di ausilio al parcheggio ante‐
riore-posteriore in abbinamento a due sensori supplementari montati su en‐
trambi i lati del paraurti anteriore e
posteriore.
Pulsante D
e logica operativa
Sia il dispositivo di assistenza al par‐
cheggio avanzato che il sistema di
ausilio al parcheggio anteriore-poste‐
riore (vedi descrizione precedente)
vengono azionati premendo D.
Una breve pressione di D disattiva
o attiva il sistema di ausilio al par‐
cheggio anteriore.
Una pressione lunga di D (circa
un secondo) attiva o disattiva il dispo‐ sitivo di assistenza al parcheggio
avanzato.
La logica pulsante per azionare i si‐
stemi è la seguente:
● Sistema di ausilio al parcheggio anteriore-posteriore attivo: una
breve pressione del pulsante lo
disattiva.
● Il sistema di ausilio al parcheggio
anteriore-posteriore è attivo: una
lunga pressione attiva il disposi‐
tivo di assistenza al parcheggio
avanzato se è inserita una mar‐
cia in avanti.

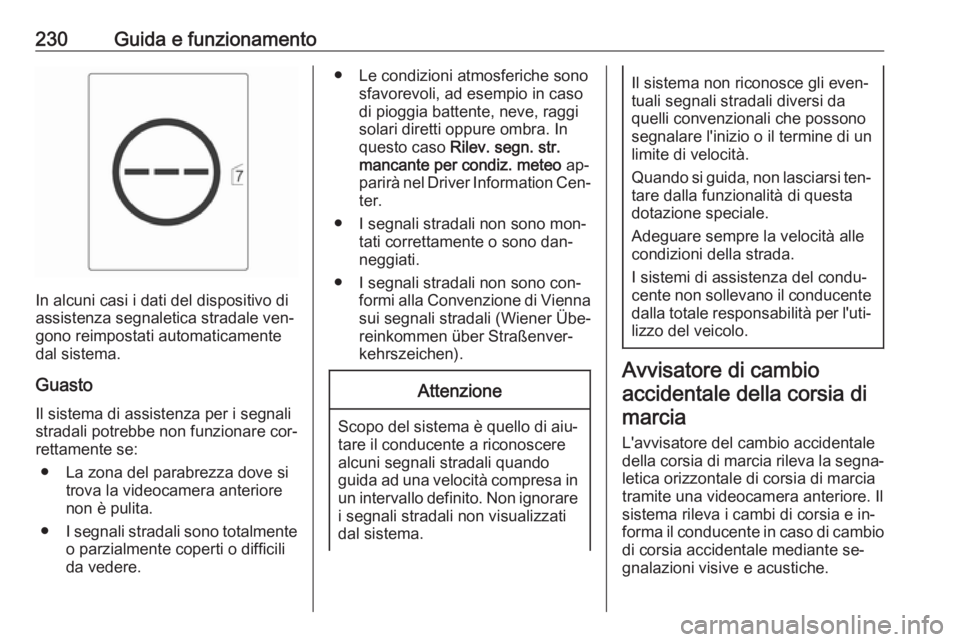

230Guida e funzionamento
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale ven‐
gono reimpostati automaticamente
dal sistema.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
● La zona del parabrezza dove si trova la videocamera anteriore
non è pulita.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra. In
questo caso Rilev. segn. str.
mancante per condiz. meteo ap‐
parirà nel Driver Information Cen‐
ter.
● I segnali stradali non sono mon‐ tati correttamente o sono dan‐
neggiati.
● I segnali stradali non sono con‐ formi alla Convenzione di Viennasui segnali stradali (Wiener Übe‐
reinkommen über Straßenver‐
kehrszeichen).Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia dimarcia
L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐ letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.

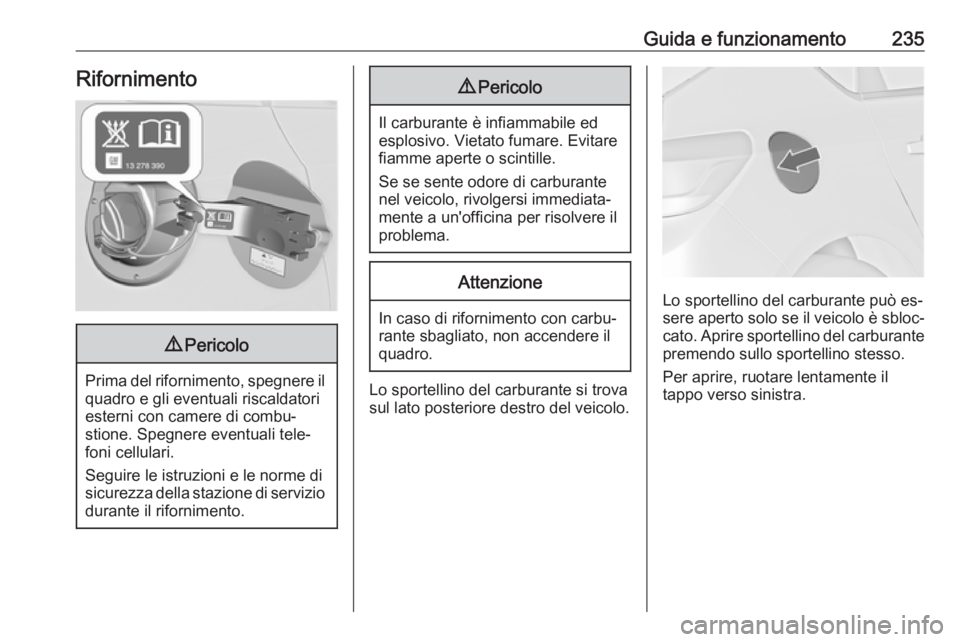

Guida e funzionamento235Rifornimento9Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione. Spegnere eventuali tele‐
foni cellulari.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Aprire sportellino del carburante
premendo sullo sportellino stesso.
Per aprire, ruotare lentamente il
tappo verso sinistra.

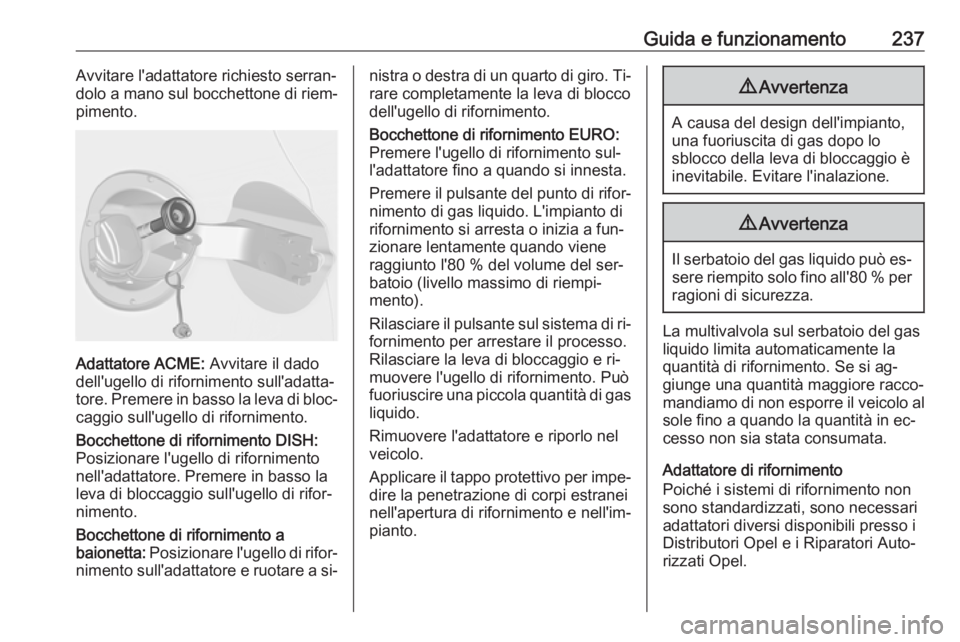

Guida e funzionamento237Avvitare l'adattatore richiesto serran‐
dolo a mano sul bocchettone di riem‐
pimento.
Adattatore ACME: Avvitare il dado
dell'ugello di rifornimento sull'adatta‐ tore. Premere in basso la leva di bloc‐ caggio sull'ugello di rifornimento.
Bocchettone di rifornimento DISH:
Posizionare l'ugello di rifornimento nell'adattatore. Premere in basso la
leva di bloccaggio sull'ugello di rifor‐
nimento.
Bocchettone di rifornimento a
baionetta: Posizionare l'ugello di rifor‐
nimento sull'adattatore e ruotare a si‐
nistra o destra di un quarto di giro. Ti‐
rare completamente la leva di blocco
dell'ugello di rifornimento.
Bocchettone di rifornimento EURO:
Premere l'ugello di rifornimento sul‐
l'adattatore fino a quando si innesta.
Premere il pulsante del punto di rifor‐
nimento di gas liquido. L'impianto di
rifornimento si arresta o inizia a fun‐ zionare lentamente quando viene
raggiunto l'80 % del volume del ser‐
batoio (livello massimo di riempi‐
mento).
Rilasciare il pulsante sul sistema di ri‐ fornimento per arrestare il processo.
Rilasciare la leva di bloccaggio e ri‐
muovere l'ugello di rifornimento. Può
fuoriuscire una piccola quantità di gas
liquido.
Rimuovere l'adattatore e riporlo nel
veicolo.
Applicare il tappo protettivo per impe‐
dire la penetrazione di corpi estranei
nell'apertura di rifornimento e nell'im‐
pianto.9 Avvertenza
A causa del design dell'impianto,
una fuoriuscita di gas dopo lo
sblocco della leva di bloccaggio è
inevitabile. Evitare l'inalazione.
9 Avvertenza
Il serbatoio del gas liquido può es‐
sere riempito solo fino all'80 % per
ragioni di sicurezza.
La multivalvola sul serbatoio del gas
liquido limita automaticamente la
quantità di rifornimento. Se si ag‐
giunge una quantità maggiore racco‐
mandiamo di non esporre il veicolo al sole fino a quando la quantità in ec‐
cesso non sia stata consumata.
Adattatore di rifornimento
Poiché i sistemi di rifornimento non
sono standardizzati, sono necessari
adattatori diversi disponibili presso i
Distributori Opel e i Riparatori Auto‐
rizzati Opel.

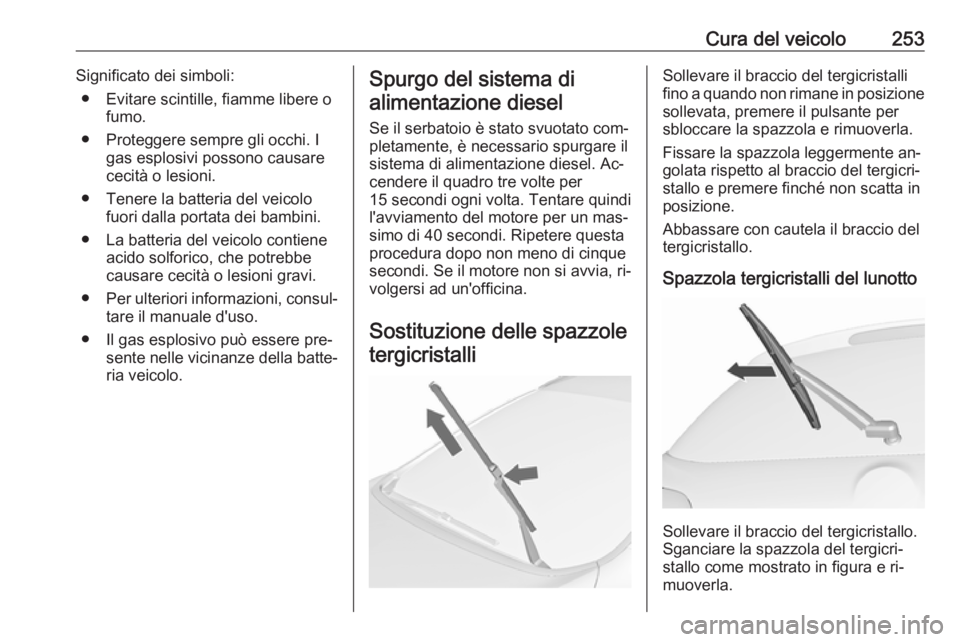

Cura del veicolo253Significato dei simboli:● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere pre‐ sente nelle vicinanze della batte‐
ria veicolo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare il
sistema di alimentazione diesel. Ac‐
cendere il quadro tre volte per
15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo non meno di cinque
secondi. Se il motore non si avvia, ri‐
volgersi ad un'officina.
Sostituzione delle spazzole tergicristalliSollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e ri‐
muoverla.

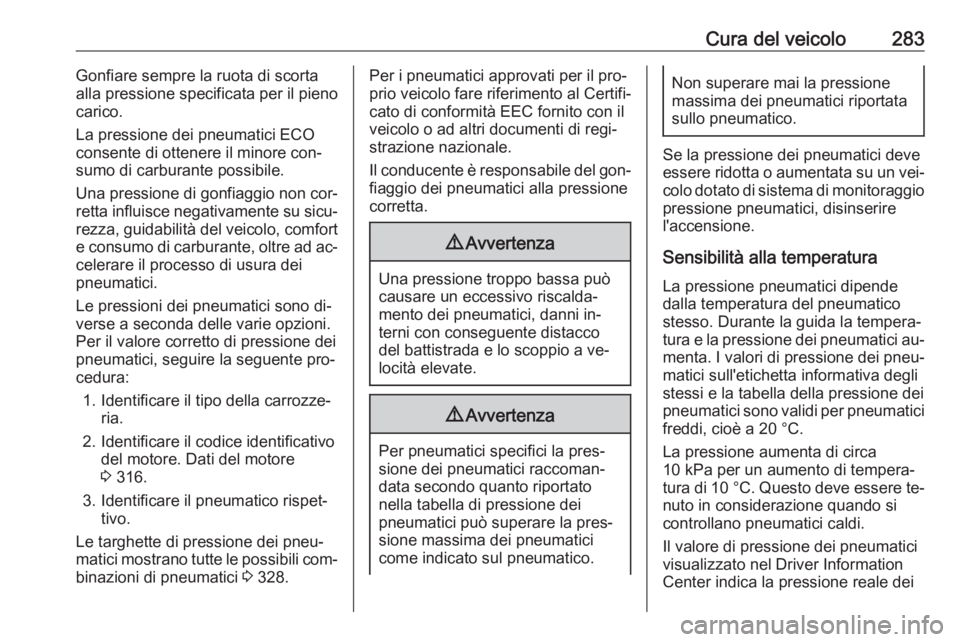

Cura del veicolo283Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐
rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il tipo della carrozze‐ ria.
2. Identificare il codice identificativo del motore. Dati del motore
3 316.
3. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 328.Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione.
Sensibilità alla temperatura La pressione pneumatici dipende
dalla temperatura del pneumatico
stesso. Durante la guida la tempera‐
tura e la pressione dei pneumatici au‐
menta. I valori di pressione dei pneu‐
matici sull'etichetta informativa degli
stessi e la tabella della pressione dei
pneumatici sono validi per pneumatici freddi, cioè a 20 °C.
La pressione aumenta di circa
10 kPa per un aumento di tempera‐
tura di 10 °C. Questo deve essere te‐
nuto in considerazione quando si
controllano pneumatici caldi.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Center indica la pressione reale dei

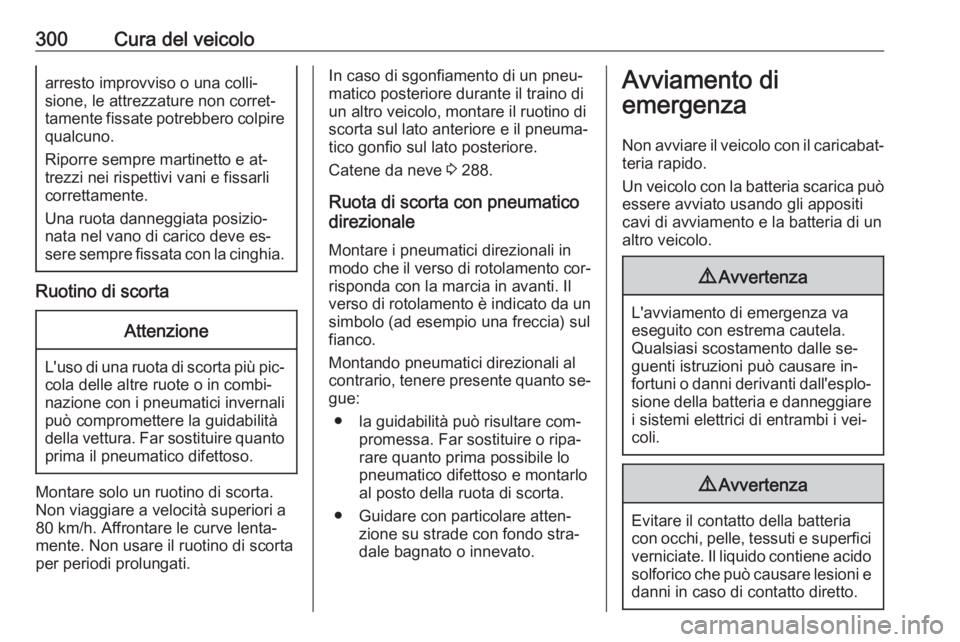

300Cura del veicoloarresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e at‐
trezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve es‐
sere sempre fissata con la cinghia.
Ruotino di scorta
Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 288.
Ruota di scorta con pneumatico
direzionale
Montare i pneumatici direzionali in modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
● la guidabilità può risultare com‐ promessa. Far sostituire o ripa‐
rare quanto prima possibile lo pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
