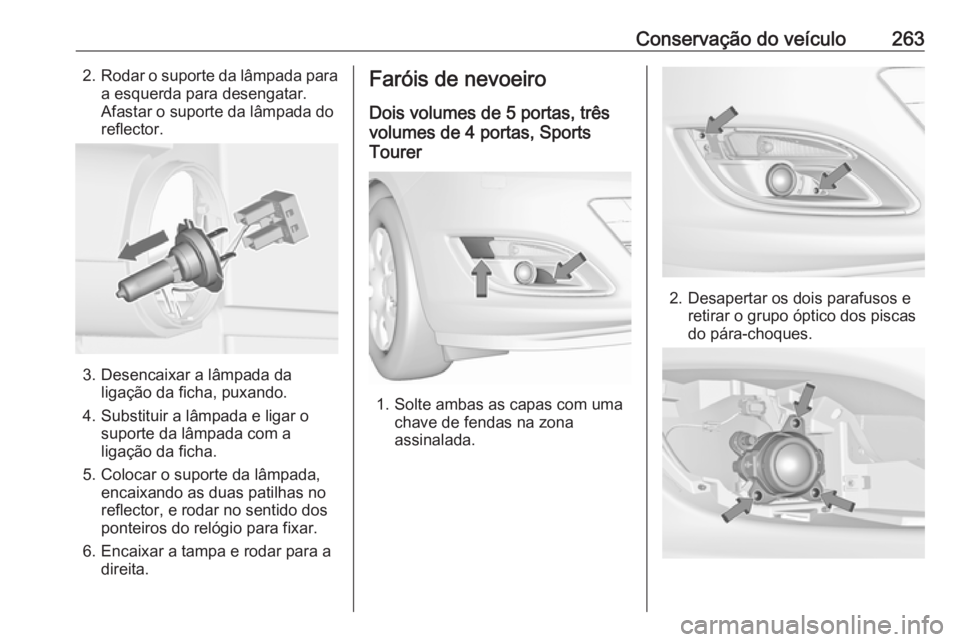

Conservação do veículo2632.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Faróis de nevoeiro
Dois volumes de 5 portas, três
volumes de 4 portas, Sports
Tourer
1. Solte ambas as capas com uma chave de fendas na zona
assinalada.
2. Desapertar os dois parafusos e retirar o grupo óptico dos piscas
do pára-choques.

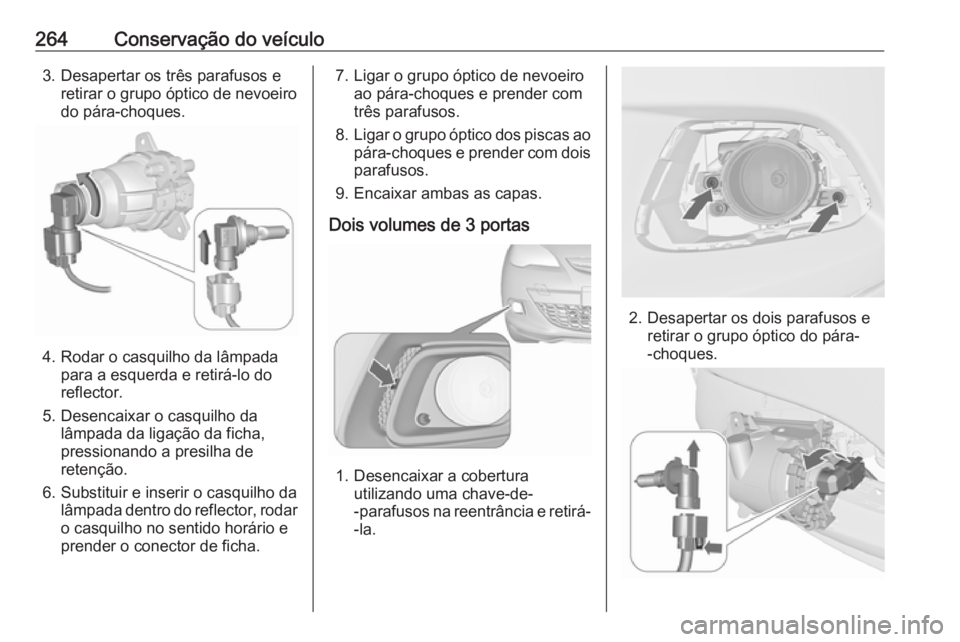

264Conservação do veículo3. Desapertar os três parafusos eretirar o grupo óptico de nevoeirodo pára-choques.
4. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
5. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
6. Substituir e inserir o casquilho da lâmpada dentro do reflector, rodar
o casquilho no sentido horário e
prender o conector de ficha.
7. Ligar o grupo óptico de nevoeiro ao pára-choques e prender com
três parafusos.
8. Ligar o grupo óptico dos piscas ao
pára-choques e prender com dois
parafusos.
9. Encaixar ambas as capas.
Dois volumes de 3 portas
1. Desencaixar a cobertura utilizando uma chave-de--parafusos na reentrância e retirá-
-la.
2. Desapertar os dois parafusos e retirar o grupo óptico do pára-
-choques.

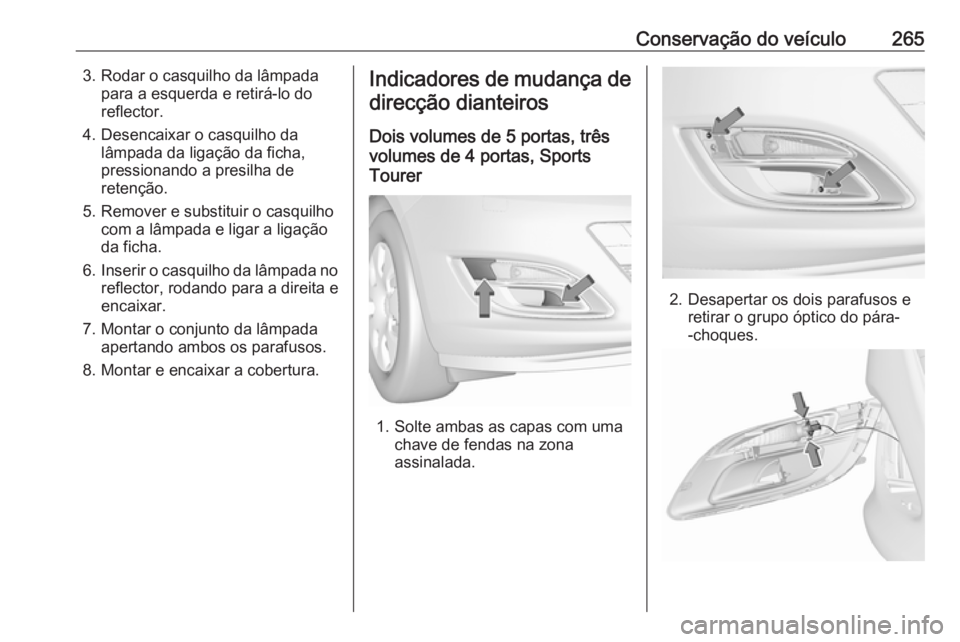

Conservação do veículo2653. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
4. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
5. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
6. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
7. Montar o conjunto da lâmpada apertando ambos os parafusos.
8. Montar e encaixar a cobertura.Indicadores de mudança de
direcção dianteiros
Dois volumes de 5 portas, três
volumes de 4 portas, Sports
Tourer
1. Solte ambas as capas com uma chave de fendas na zona
assinalada.
2. Desapertar os dois parafusos e retirar o grupo óptico do pára-
-choques.

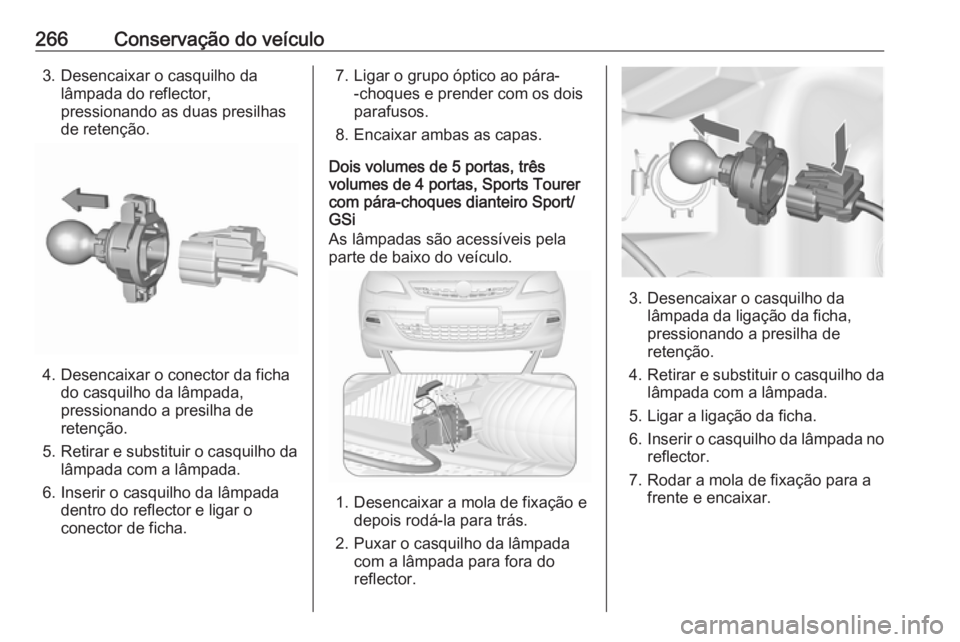

266Conservação do veículo3. Desencaixar o casquilho dalâmpada do reflector,
pressionando as duas presilhas
de retenção.
4. Desencaixar o conector da ficha do casquilho da lâmpada,
pressionando a presilha de
retenção.
5. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
6. Inserir o casquilho da lâmpada dentro do reflector e ligar o
conector de ficha.
7. Ligar o grupo óptico ao pára- -choques e prender com os dois
parafusos.
8. Encaixar ambas as capas.
Dois volumes de 5 portas, três volumes de 4 portas, Sports Tourer
com pára-choques dianteiro Sport/
GSi
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Desencaixar a mola de fixação e
depois rodá-la para trás.
2. Puxar o casquilho da lâmpada com a lâmpada para fora doreflector.
3. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
5. Ligar a ligação da ficha.
6. Inserir o casquilho da lâmpada no
reflector.
7. Rodar a mola de fixação para a frente e encaixar.

Conservação do veículo267Dois volumes de 3 portas
1. Rodar a tampa (1) para aesquerda e retirá-la.
2.Rodar o casquilho da lâmpada no
sentido anti horário para
desengatar e extrair do reflector.
3. Remover a lâmpada do casquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.
Luzes traseiras
Dois volumes de 5 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

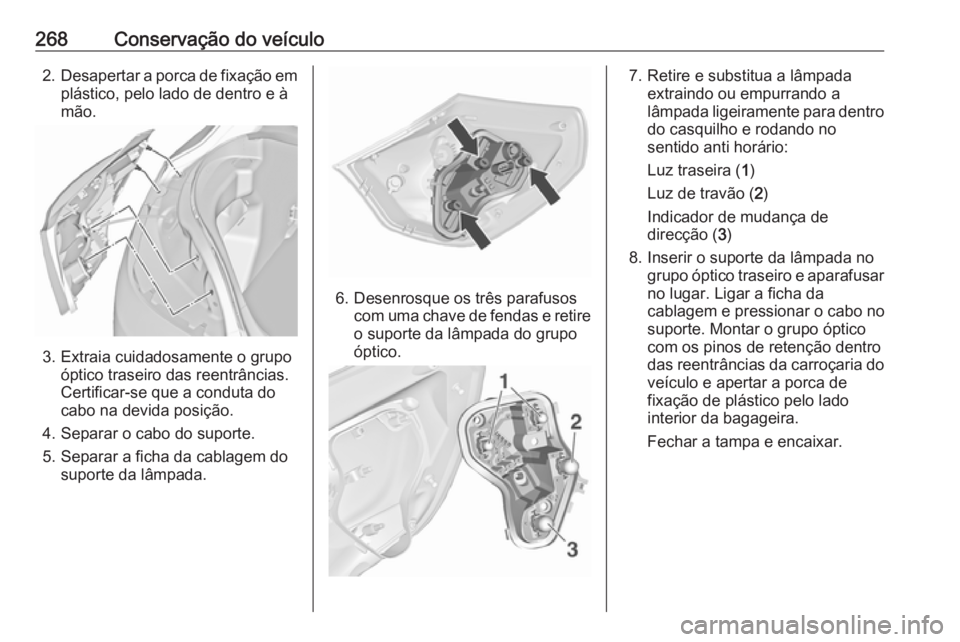

268Conservação do veículo2.Desapertar a porca de fixação em
plástico, pelo lado de dentro e à
mão.
3. Extraia cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar o cabo do suporte.
5. Separar a ficha da cablagem do suporte da lâmpada.
6. Desenrosque os três parafusoscom uma chave de fendas e retire
o suporte da lâmpada do grupo
óptico.
7. Retire e substitua a lâmpada extraindo ou empurrando alâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de travão ( 2)
Indicador de mudança de
direcção ( 3)
8. Inserir o suporte da lâmpada no grupo óptico traseiro e aparafusarno lugar. Ligar a ficha da
cablagem e pressionar o cabo no
suporte. Montar o grupo óptico
com os pinos de retenção dentro
das reentrâncias da carroçaria do veículo e apertar a porca de
fixação de plástico pelo lado
interior da bagageira.
Fechar a tampa e encaixar.

Conservação do veículo269Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura e ambas as
coberturas das cortinas nos
respectivos lados.
2. Desapertar os três parafusos e retirá-los.
3. Retirar o grupo óptico. Certificar- -se que a conduta do cabo na
devida posição.
4. Pressionar a presilha de retenção
e retirar o suporte da lâmpada do
grupo óptico.
5. Retire e substitua a lâmpada extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira ( 1)
Luz de nevoeiro traseira/Luz de
marcha-atrás ( 2), conforme o
lado.
6. Inserir o suporte da lâmpada no grupo óptico traseiro. Montar o
grupo óptico na porta da
bagageira e apertar os parafusos
pelo lado de dentro. Fixar todas
as coberturas.
Três volumes de 4 portas

270Conservação do veículo1. Retirar a cobertura no ladorespectivo.
2. Desapertar duas porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico traseiro das reentrâncias.
Certificar-se que a conduta do
cabo na devida posição.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpadarodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
6. Inserir o suporte da lâmpada e rodar para a direita. Ligar a ficha
da cablagem. Montar o grupo
óptico com os pinos de retenção
dentro das reentrâncias da
carroçaria do veículo e apertar as porcas de fixação de plástico pelo
lado interior da bagageira. Fixar a cobertura.
Montagem de luzes na porta da
bagageira
1. Abrir a porta da bagageira e retirar
a cobertura do lado respectivo.
