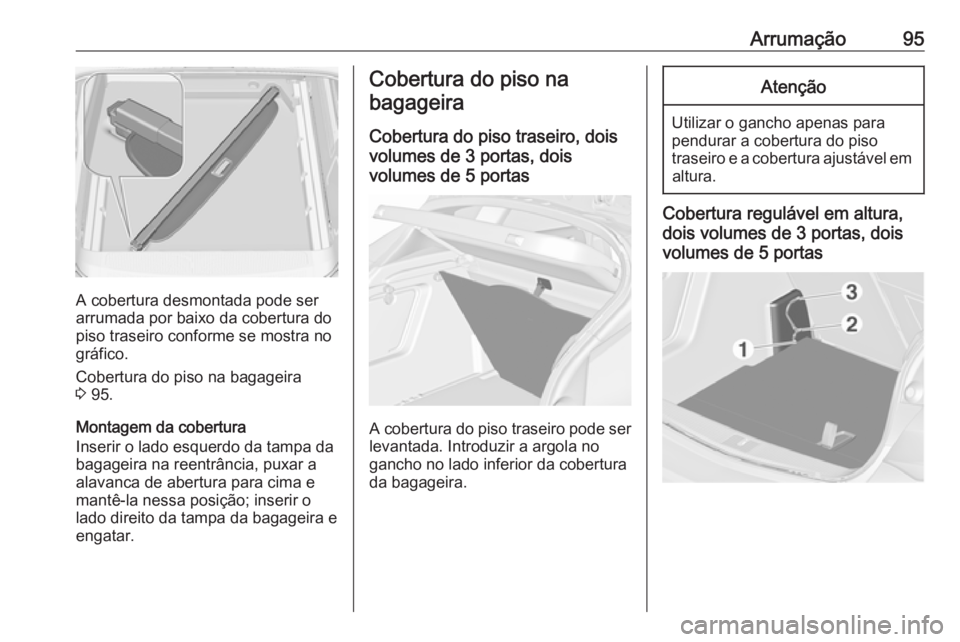

Arrumação95
A cobertura desmontada pode ser
arrumada por baixo da cobertura do
piso traseiro conforme se mostra no
gráfico.
Cobertura do piso na bagageira
3 95.
Montagem da cobertura
Inserir o lado esquerdo da tampa da bagageira na reentrância, puxar aalavanca de abertura para cima e
mantê-la nessa posição; inserir o
lado direito da tampa da bagageira e
engatar.
Cobertura do piso na
bagageira
Cobertura do piso traseiro, dois
volumes de 3 portas, dois
volumes de 5 portas
A cobertura do piso traseiro pode ser levantada. Introduzir a argola no
gancho no lado inferior da cobertura
da bagageira.
Atenção
Utilizar o gancho apenas para
pendurar a cobertura do piso
traseiro e a cobertura ajustável em altura.
Cobertura regulável em altura,
dois volumes de 3 portas, dois
volumes de 5 portas

96ArrumaçãoA cobertura regulável em altura podeser instalada em três posições:
● directamente acima da cobertura
do piso traseiro ( 1)
● numa posição média ( 2)
● numa posição superior ( 3)Atenção
Certifique-se que a extremidade
dianteira e traseira da cobertura
ajustável em altura estão fixas ao
mesmo nível.
Levantar
Para levantar a cobertura para um
nível mais alto, puxar a argola para
trás e levantar a extremidade traseira da cobertura até aos suportes
correspondentes.
Baixar
Para baixar a cobertura, puxar a cinta para trás e empurrar para baixo
simultaneamente a parte dianteira
central da cobertura.
Atenção
Não baixar a cobertura ajustável
em altura para a posição 1 em
veículos equipados com alti-
-falante de graves. O alti-falante
de graves poderá ser danificado.
Advertência
● Se estiverem instaladas na posição 2 ou 3, o espaço entre a
cobertura do piso traseiro e a
cobertura ajustável em altura
pode ser utilizada como
compartimento de arrumação.
● A cobertura ajustável em altura pode ser levantada e fixa com a
fita quando está instalada na
posição 1 ou 2.
● Se estiver instalada na posição 2, é criado um compartimento de
carga quase totalmente plano se
os encostos dos bancos traseiros
estiverem rebatidos para a
frente.
● A abertura das coberturas laterais (p. ex. ao substituir aslâmpadas das luzes traseiras)

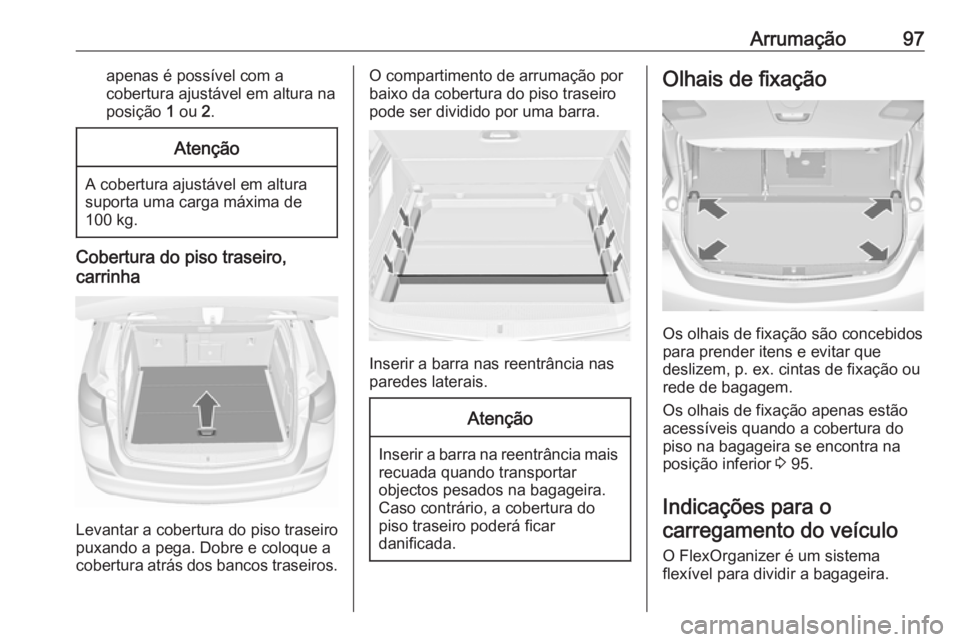

Arrumação97apenas é possível com a
cobertura ajustável em altura na
posição 1 ou 2.Atenção
A cobertura ajustável em altura
suporta uma carga máxima de
100 kg.
Cobertura do piso traseiro,
carrinha
Levantar a cobertura do piso traseiro
puxando a pega. Dobre e coloque a cobertura atrás dos bancos traseiros.
O compartimento de arrumação por
baixo da cobertura do piso traseiro
pode ser dividido por uma barra.
Inserir a barra nas reentrância nas
paredes laterais.
Atenção
Inserir a barra na reentrância mais recuada quando transportar
objectos pesados na bagageira.
Caso contrário, a cobertura do
piso traseiro poderá ficar
danificada.
Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Os olhais de fixação apenas estão
acessíveis quando a cobertura do piso na bagageira se encontra na
posição inferior 3 95.
Indicações para o carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.

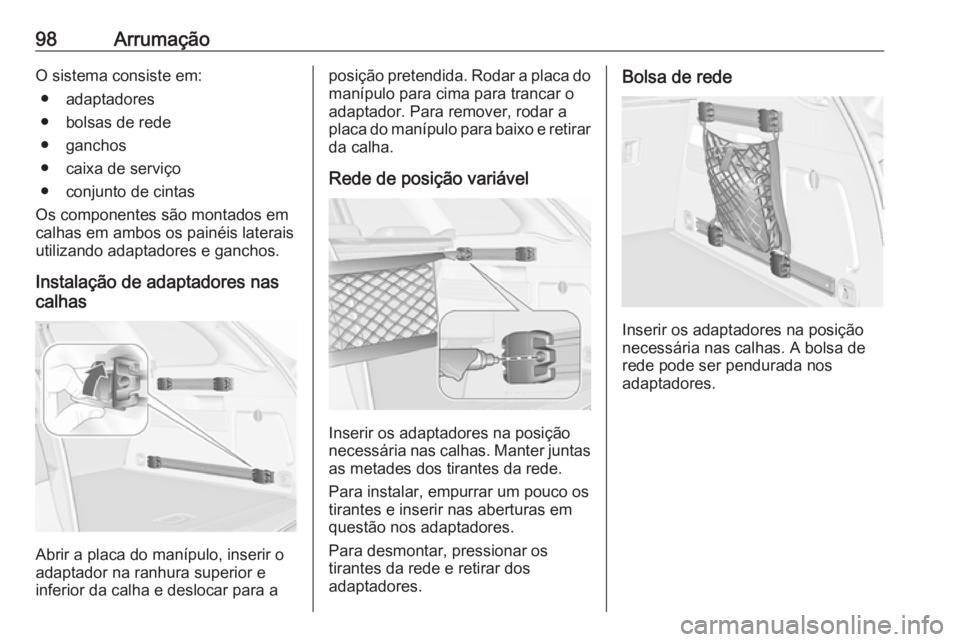

98ArrumaçãoO sistema consiste em:● adaptadores
● bolsas de rede
● ganchos
● caixa de serviço
● conjunto de cintas
Os componentes são montados em
calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.
Instalação de adaptadores nas
calhas
Abrir a placa do manípulo, inserir o
adaptador na ranhura superior e
inferior da calha e deslocar para a
posição pretendida. Rodar a placa do manípulo para cima para trancar o
adaptador. Para remover, rodar a
placa do manípulo para baixo e retirar
da calha.
Rede de posição variável
Inserir os adaptadores na posição
necessária nas calhas. Manter juntas as metades dos tirantes da rede.
Para instalar, empurrar um pouco os
tirantes e inserir nas aberturas em
questão nos adaptadores.
Para desmontar, pressionar os
tirantes da rede e retirar dos
adaptadores.
Bolsa de rede
Inserir os adaptadores na posição
necessária nas calhas. A bolsa de
rede pode ser pendurada nos
adaptadores.

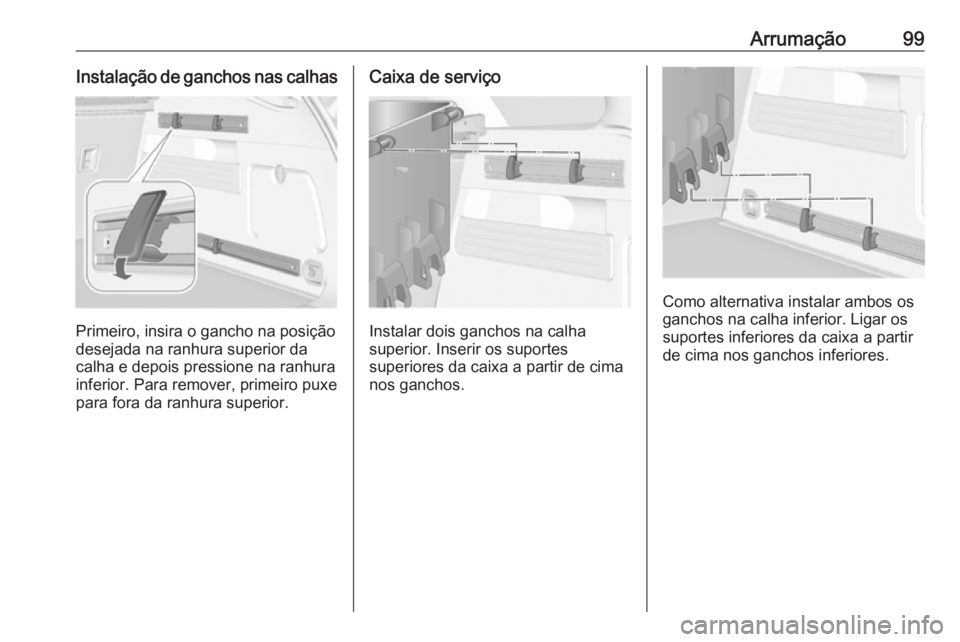

Arrumação99Instalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.
Caixa de serviço
Instalar dois ganchos na calha
superior. Inserir os suportes
superiores da caixa a partir de cima
nos ganchos.
Como alternativa instalar ambos os
ganchos na calha inferior. Ligar os
suportes inferiores da caixa a partir
de cima nos ganchos inferiores.

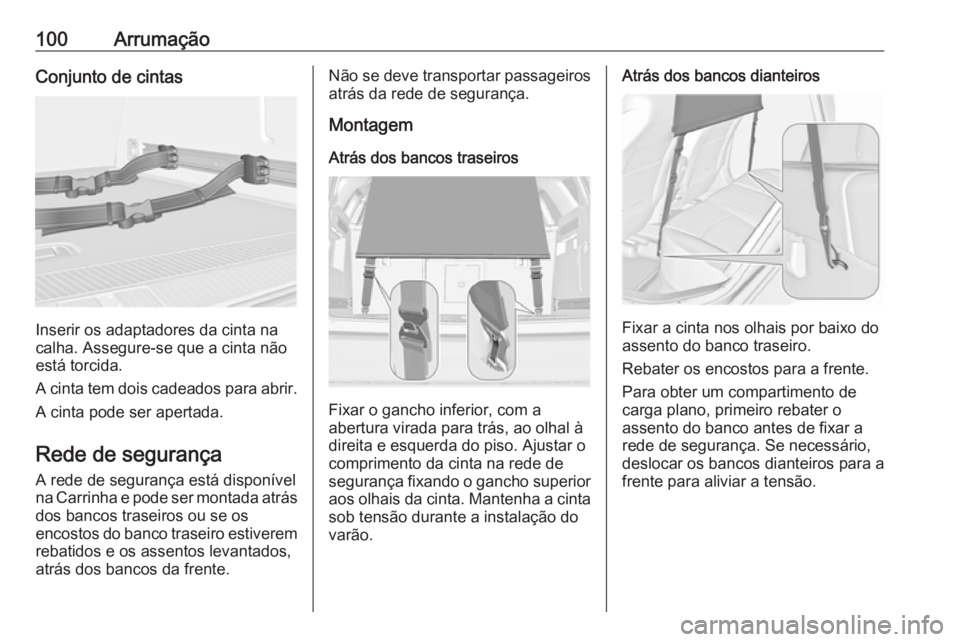

100ArrumaçãoConjunto de cintas
Inserir os adaptadores da cinta na
calha. Assegure-se que a cinta não
está torcida.
A cinta tem dois cadeados para abrir. A cinta pode ser apertada.
Rede de segurança
A rede de segurança está disponível
na Carrinha e pode ser montada atrás
dos bancos traseiros ou se os
encostos do banco traseiro estiverem rebatidos e os assentos levantados,
atrás dos bancos da frente.
Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
Fixar o gancho inferior, com a
abertura virada para trás, ao olhal à
direita e esquerda do piso. Ajustar o comprimento da cinta na rede de
segurança fixando o gancho superior aos olhais da cinta. Mantenha a cinta
sob tensão durante a instalação do
varão.
Atrás dos bancos dianteiros
Fixar a cinta nos olhais por baixo do
assento do banco traseiro.
Rebater os encostos para a frente.
Para obter um compartimento de
carga plano, primeiro rebater o
assento do banco antes de fixar a
rede de segurança. Se necessário, deslocar os bancos dianteiros para a
frente para aliviar a tensão.

Arrumação101Instalação do rolo
Existem duas aberturas para
montagem na estrutura do tejadilho:
suspender e encaixar o rolo da rede, comprimir o rolo e suspender e
encaixar na outra extremidade.
Bagageira 3 88.
Desmontagem Desenganchar os rolos da rede de
segurança dos suportes na estrutura
do tejadilho. Soltar as cintas dos
olhais. Enrolar a rede e fixá-la com
uma cinta.
A rede de segurança desmontada
pode ser arrumada por baixo da
cobertura do piso traseiro 3 95.
Triângulo de pré-
-sinalização
Dois volumes de 3 portas, dois
volumes de 5 portas
Arrumar o triângulo de pré-
-sinalização no espaço atrás da cinta
do lado direito da bagageira.
Carrinha
Dobrar as cintas para baixo. Arrumar o triângulo de pré-sinalização no
espaço atrás das cintas no interior da
porta da bagageira.

102ArrumaçãoTrês volumes de 4 portas
Arrumar o triângulo de aviso na
reentrância no lado esquerdo da
bagageira.
Kit de primeiros socorros
Dois volumes de 5 portas
Arrumar o kit de primeiros socorros
no compartimento de arrumação atrás do triângulo de pré-sinalização.
Antes da primeira utilização, premir
para dentro a aplicação interior na
parte de cima e dos lados da
perfuração. Depois, dobrar a
aplicação para fora para ter acesso
ao compartimento de arrumação.
Dois volumes de 3 portas
Arrumar o kit de primeiros socorros
no compartimento de arrumação atrás do triângulo de pré-sinalização.
Utilizar as reentrâncias para rebater a
cobertura.
Conforme o nível de equipamento, o
kit de primeiros socorros pode ser
arrumado na arrumação traseira 3 93.
