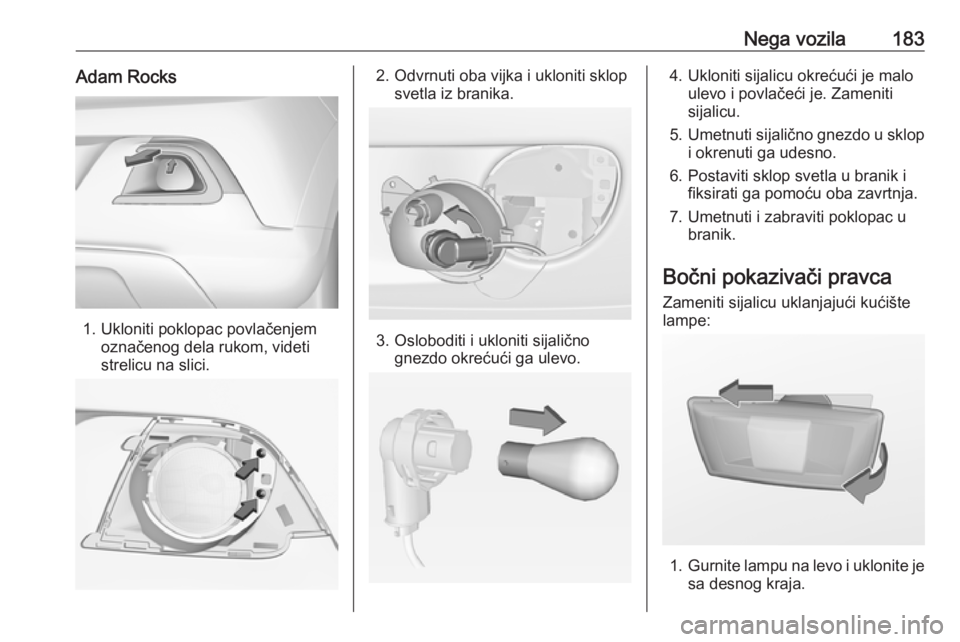

Nega vozila183Adam Rocks
1. Ukloniti poklopac povlačenjemoznačenog dela rukom, videti
strelicu na slici.
2. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
7. Umetnuti i zabraviti poklopac u branik.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

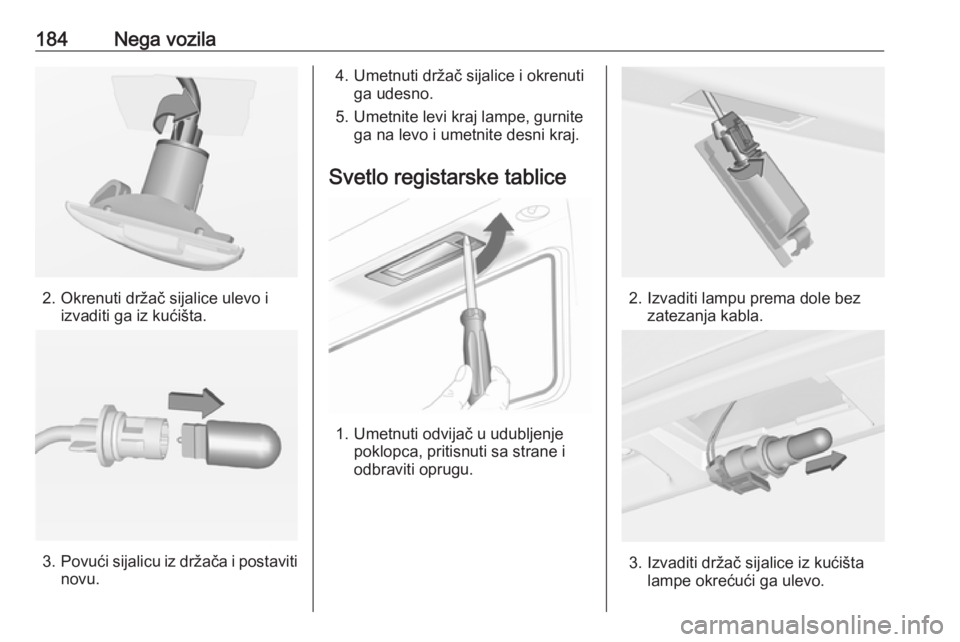

184Nega vozila
2. Okrenuti držač sijalice ulevo iizvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.

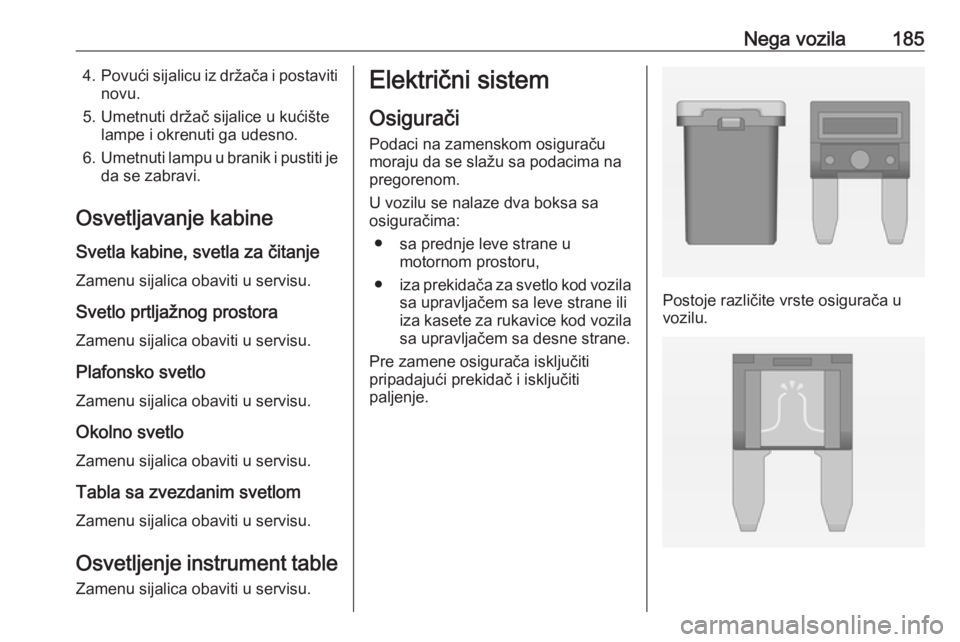

Nega vozila1854.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i pustiti je
da se zabravi.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora Zamenu sijalica obaviti u servisu.
Plafonsko svetlo
Zamenu sijalica obaviti u servisu.
Okolno svetlo Zamenu sijalica obaviti u servisu.
Tabla sa zvezdanim svetlom
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru,
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.

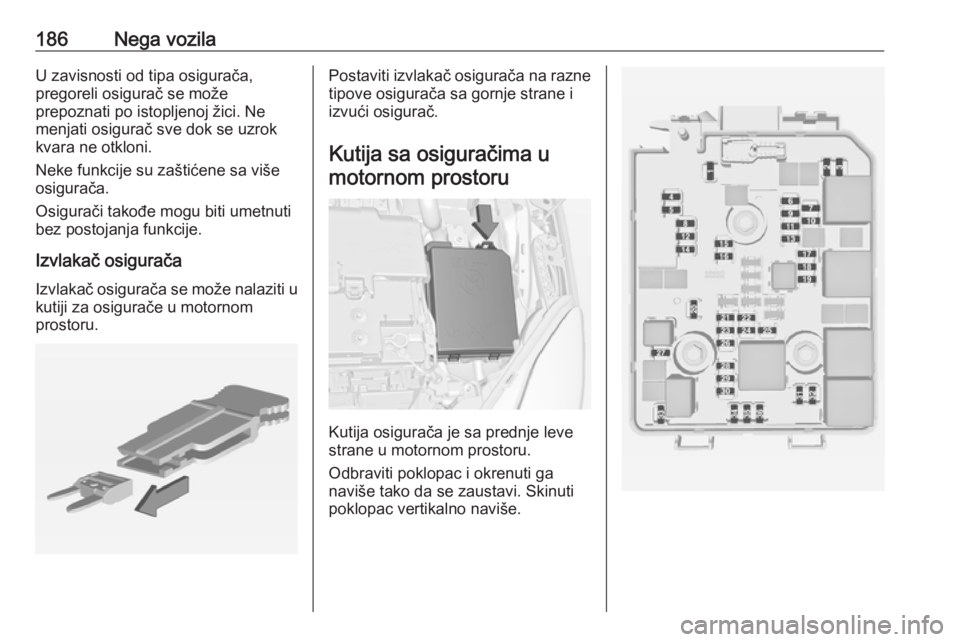

186Nega vozilaU zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti ukutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

Nega vozila187Br.Strujno kolo1–2Prekidač spoljašnjeg retrovizora3Modul regulacije šasije4Sklopivi krovni otvor/modul
regulacije šasije5ABS6Levo dnevno svetlo7–8Modul regulacije šasije9Senzor akumulatora vozila10Nivelacija svetla/TPMS/sklopivi
krovni otvor11Zadnji brisač12Odmagljivanje prozora13Desno dnevno svetlo14Odmagljivanje retrovizora15–16Modul regulacije šasije/TNG
sistemBr.Strujno kolo17Unutrašnji retrovizor18Upravljački modul motora19Pumpa goriva20–21Kalem za ubrizgavanje22–23Sistem za ubrizgavanje24Sistem perača25Sistem osvetljenja26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30–31Levo prednje svetlo32Desno prednje svetlo33Upravljački modul motora34SirenaBr.Strujno kolo35Kvačilo36–

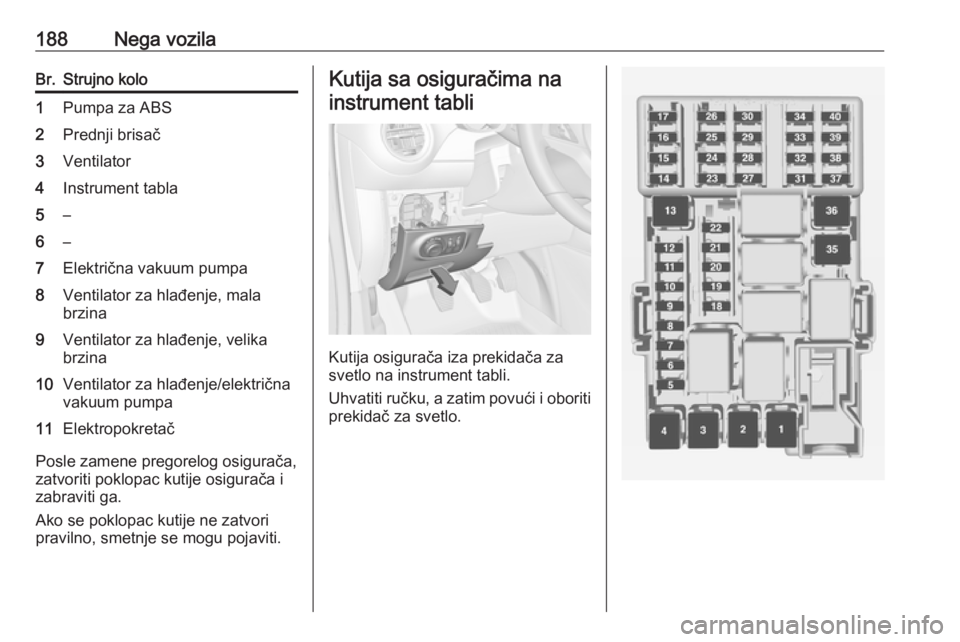

188Nega vozilaBr.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5–6–7Električna vakuum pumpa8Ventilator za hlađenje, mala
brzina9Ventilator za hlađenje, velika
brzina10Ventilator za hlađenje/električna
vakuum pumpa11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli.
Uhvatiti ručku, a zatim povući i oboriti
prekidač za svetlo.

Nega vozila189Br.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Dijagnostički priključak16Priključak za liniju sa podacima17Kontakt18Klima sistemBr.Strujno kolo19Audio pojačivač20Pomoć pri parkiranju21Prekidač kočnice22Audio sistem23Displej24–25Onstar26Instrument tabla27Grejanje sedišta, vozač28–29–30Instrument tabla31Sirena32Grejanje sedišta, suvozač33Grejani upravljač34–35–36–Br.Strujno kolo37Zadnji brisač38Upaljač za cigarete39–40–

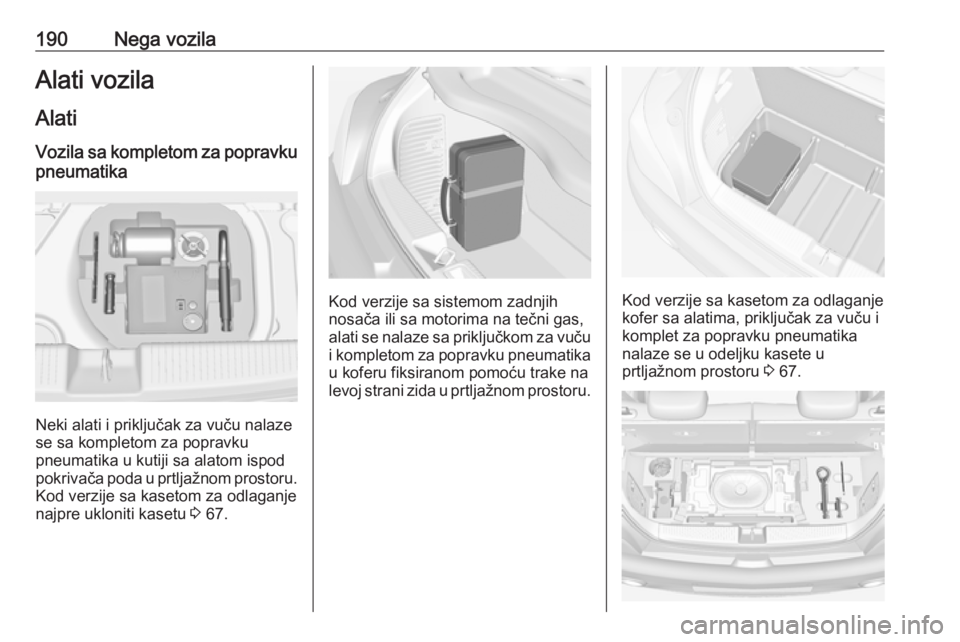

190Nega vozilaAlati vozilaAlati
Vozila sa kompletom za popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.
Kod verzije sa kasetom za odlaganje
najpre ukloniti kasetu 3 67.
Kod verzije sa sistemom zadnjih
nosača ili sa motorima na tečni gas,
alati se nalaze sa priključkom za vuču
i kompletom za popravku pneumatika
u koferu fiksiranom pomoću trake na
levoj strani zida u prtljažnom prostoru.Kod verzije sa kasetom za odlaganje
kofer sa alatima, priključak za vuču i
komplet za popravku pneumatika
nalaze se u odeljku kasete u
prtljažnom prostoru 3 67.
