MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
PAU22733
Mudança do líqui do dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22762
Folga da corrente de transmis-
sãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22775
Verificação da folga da corrente d e
transmissão 1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.2. Mude a transmissão para ponto mor-
to.
3. Meça a folga da corrente de transmis- são como indicado. 4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU39057
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são. 1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço
oscilante.
Folga
da corrente de transmissão:
30.0–45.0 mm (1.18–1.77 in)1. Folga da corrente de transmissão
U2CXP1P0.book Page 29 Monday, July 21, 2014 4:26 PM
Page 82 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
2. Para apertar a corrente de transmis-são, rode a cavilha ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di-
recção (a). Para desapertar a corrente
de transmissão, rode a cavilha ajusta-
dora em ambos os lados do braço os-
cilante na direcção (b) e empurre a
roda traseira para a frente.
PRECAUÇÃO: Uma folga inadequa-
d a da corrente de transmissão so-
brecarregará o motor assim como
outras peças vitais do motociclo e
pod e provocar patinagem ou que-
bra da corrente. Para evitar que isto ocorra, mantenha a folga
da cor-
rente de transmissão dentro dos li-
mites especifica dos.
[PCA10572]
NOTAAtravés das marcas de alinhamento situa-
das em ambas as polias da corrente de
transmissão, verifique se ambas as polias
se encontram na mesma posição para ob-
ter um correto alinhamento das rodas. Use
a extremidade do braço oscilante como
ponto de referência para as marcas de ali-
nhamento.3. Aperte a porca do eixo em conformi-
dade com o binário especificado. 4. Aperte as cavilhas ajustadoras na di-
recção (a) em conformidade com o bi-
nário especificado.
5. Aperte as contraporcas em conformi- dade com os binários especificados.
6. Certifique-se de que as polias da cor- rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
1. Cavilha ajustadora da folga da corrente de transmissão
2. Contraporca
3. Marcas de alinhamento
4. Porca do eixo
5. Polia da corrente de transmissão
45
1
2
3
1. Cavilha ajustadora da folga da corrente de transmissão
2. Contraporca
(a)
(b)
12
Binário de aperto:
Porca do eixo:
110 Nm (11 m·kgf, 80 ft·lbf)
Binário de aperto:
Cavilha ajustadora da folga da cor-
rente de transmissão: 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Binário de aperto:
Contraporca: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U2CXP1P0.book Page 30 Monday, July 21, 2014 4:26 PM
Page 83 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU23026
Limpeza e lubrificação da cor-
rente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brifica da após lavar o motociclo, con du-
zir à chuva ou con duzir em áreas
húmi das.1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
d anificar os anéis d e vedação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropria dos.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize óleo
do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes pod em conter
substâncias que po dem danificar
os anéis de ve dação em O.
[PCA11112] PAU23098
Verificação e lubrificação d
os
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais d a-
nos no receptáculo exterior dos cabos
pod em resultar no aparecimento d e fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danifica dos assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
U2CXP1P0.book Page 31 Monday, July 21, 2014 4:26 PM
Page 84 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
PAU23115
Verificação e lubrificação do pu-
nho e d o cabo d o acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertu-
ra de borracha. Verifique se a cobertura
está firmemente instalada. Mesmo que a
cobertura se encontre correctamente ins-
talada, ela não protege completamente o
cabo contra a entrada de água. Por conse-
guinte, quando lavar o veículo, tenha cui-
dado para não deitar água directamente na
cobertura nem no cabo. Se houver sujida-
de no cabo ou na cobertura, limpe com um
pano húmido.
PAU44275
Verificação e lubrificação dos
pe dais do travão e de mu dança
d e veloci dad esAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Ped al do travão
Ped al de mu dança de veloci dad es
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
U2CXP1P0.book Page 32 Monday, July 21, 2014 4:26 PM
Page 85 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
PAU23144
Verificação e lubrificação das
alavancas d o travão e da em-

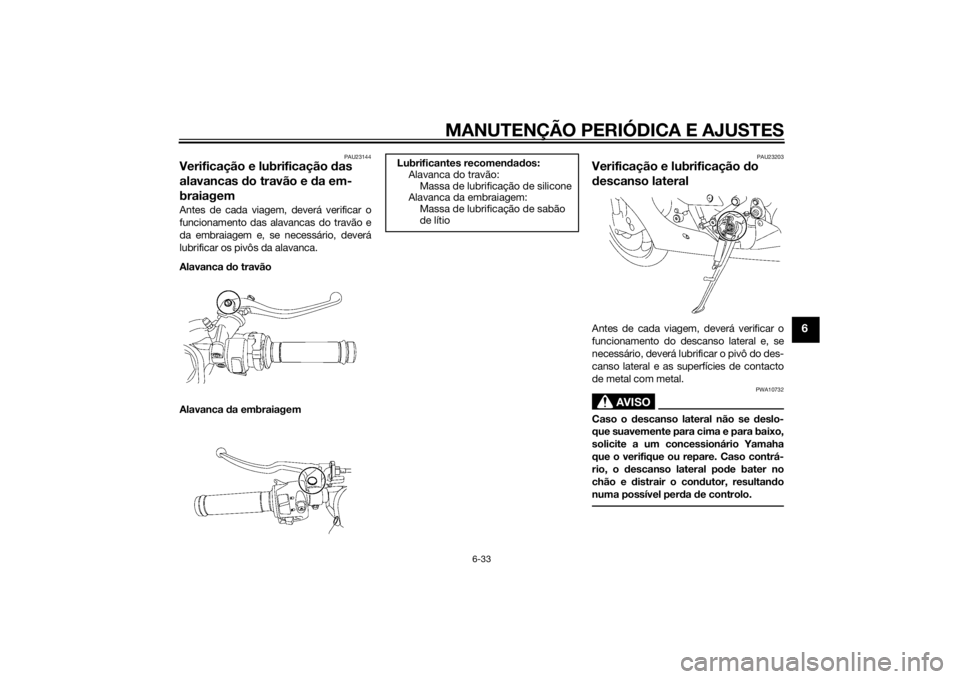

braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
PAU23203
Verificação e lubrificação d o
d escanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se d eslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral po de bater no
chão e distrair o con dutor, resultan do
numa possível per da de controlo.
Lubrificantes recomen dad os:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem: Massa de lubrificação de sabão
de lítio
U2CXP1P0.book Page 33 Monday, July 21, 2014 4:26 PM
Page 86 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
PAUM1653
Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do esta do
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomen
dad o:
Massa de lubrificação de sabão de
lítio
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
U2CXP1P0.book Page 34 Monday, July 21, 2014 4:26 PM
Page 87 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
d evi damente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23284
Verificação da direcçãoOs rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser verificado do modo que se segue
e nos intervalos de tempo especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Coloque um cavalete por baixo do motor para elevar a roda da frente do
chão. (Consulte a página 6-42 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
d e este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direcção.
U2CXP1P0.book Page 35 Monday, July 21, 2014 4:26 PM
Page 88 of 116

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50211
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-20.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
O electrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queima duras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os olhos quan
do trabalhar perto d e
baterias. Em caso d e contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios eléctricos
opcionais.
1. Bateria
2. Fio de bateria negativo (preto)
3. Fio de bateria positivo (vermelho)
1
2
3
U2CXP1P0.book Page 36 Monday, July 21, 2014 4:26 PM
