2015 YAMAHA XT1200Z Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
vel com uma amperagem superior à
recomendad a, para evitar causar
gran des danos no sistema eléctrico
e possivelmente um incên dio.[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
Fusíveis especifica
dos:
Fusível principal:
50.0 A
Fusível do farol dianteiro: 20.0 A
Ffusível luz freio: 1.0 A
Fusível da luz de estacionamento:
7.5 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 20.0 A
Fusível do motor da ventoinha do
radiador: 20.0 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
Fusível do sistema de injecção: 20.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da unidade de controlo
ABS: 7.5 A
Fusível motor ABS:
30.0 A
Fusível do sistema de controlo de
cruzeiro:
1.0 A
Fusível da tomada CC auxiliar: 3.0 A
Fusível O/P (opção): 20.0 A
U2BSP1P0.book Page 32 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
PAU39014
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com lâmpadas
do farol dianteiro de halogéneo. Se uma
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não d anificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol d ianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vi dro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão ad versa-
mente afecta dos. Limpe minucio-
samente quaisquer vestígios de
sujid ad e e de marcas de ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo d e película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
wa tt

s superior ao especifica do.
1. Retire a cobertura da lâmpada do farol
dianteiro, rodando-a no sentido con-
trário ao dos ponteiros do relógio.
2. Desligue o acoplador do farol diantei- ro. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respectivo su-
porte.
5. Ligue o acoplador do farol dianteiro.1. Não toque na parte em vidro da lâmpada.
1. Cobertura da lâmpada do farol dianteiro
1
1. Acoplador do farol dianteiro
1. Lâmpada do farol dianteiro
2. Suporte da lâmpada do farol dianteiro
1
1
2
U2BSP1P0.book Page 33 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
6. Instale a cobertura da lâmpada do fa-rol dianteiro, rodando-a no sentido
dos ponteiros do relógio.
7. Solicite a um concessionário Yamaha que ajuste o feixe do farol dianteiro,
caso necessário.
PAU58971
Substituição de uma lâmpad a de
mínimosEste modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o pára-vento, retirando os res-
petivos parafusos.
2. Remova a cobertura puxando-a para fora. 3. Retire o painel retirando os parafusos
e o fixador rápido (tipo parafuso).
4. Desmonte a cobertura da unidade do farol dianteiro, retirando as respetivas
cavilhas.1. Pára-vento
2. Parafuso
12
2
1. Cobertura
1. Painel
2. Parafuso
3. Fixador rápido (tipo parafuso)
1
3
2
21
U2BSP1P0.book Page 34 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
5. Remova as cavilhas da unidade do fa-rol dianteiro, puxe a unidade ligeira-
mente para fora e verifique se ela
permanece suportada.
PRECAUÇÃO: Tenha cuidad o para
não puxar os fios do farol dianteiro.
[PCA16811]
6. Retire o receptáculo da lâmpada dos
mínimos (em conjunto com a lâmpa-
da), rodando o receptáculo no sentido
contrário ao dos po nteiros do relógio. 7. Puxe a lâmpada fundida para removê-
la.
8. Introduza uma nova lâmpada no re- ceptáculo.
9. Instale o receptáculo (em conjunto com a lâmpada), empurrando-o para
dentro e rodando-o no sentido dos
ponteiros do relógio.

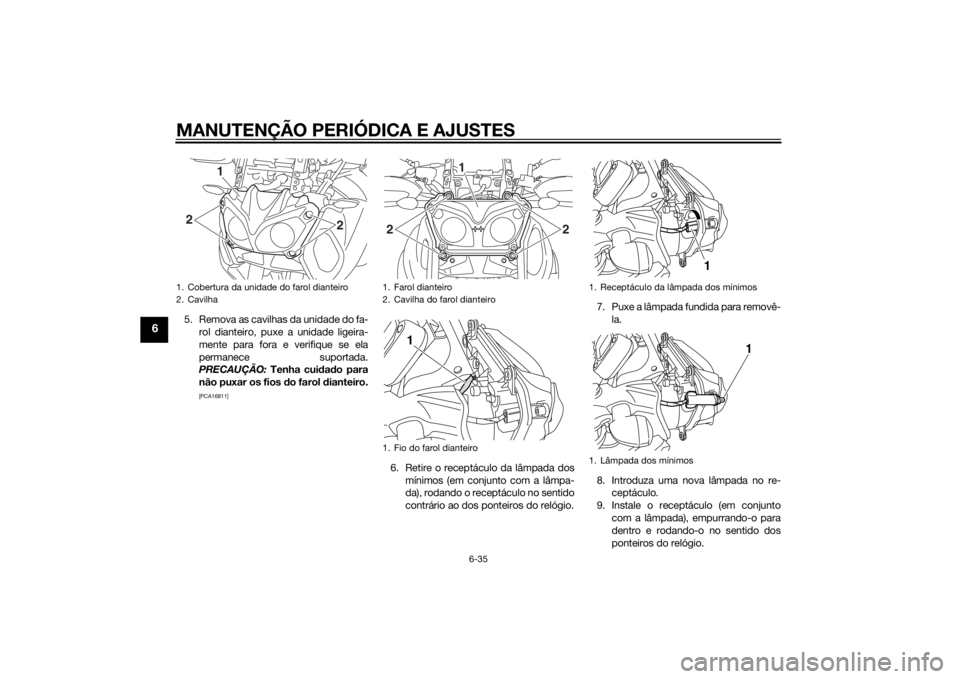

1. Cobertura da unidade do farol dianteiro
2. Cavilha
1
2
2
1. Farol dianteiro
2. Cavilha do farol dianteiro
1. Fio do farol dianteiro
1
2
2
1
1. Receptáculo da lâmpada dos mínimos
1. Lâmpada dos mínimos
1
1
U2BSP1P0.book Page 35 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
10. Instale a unidade do farol dianteiro,colocando as cavilhas e apertando-as
de seguida em conformidade com o
binário especificado.
11. Instale a cobertura da unidade do fa- rol dianteiro, colocando as respecti-
vas cavilhas.
12. Instale o painel instalando os parafu-
sos e o fixador rápido (tipo parafuso).
13. Instale a cobertura.
14. Instale o pára-vento, colocando os parafusos e apertando-os de seguida
em conformidade com o binário espe-
cificado. AVISO! Um pára-vento sol-
to po de causar um aci dente. Certifique-se
de que aperta os pa-
rafusos ao binário especifica do.
[PWA15511] PAU58590
Sinal
de mu dança de direcção e
luz do travão/farolim traseiroEste modelo está equipado com sinais de
mudança de direcção e luz do travão/faro-
lim traseiro tipo LED.
Se um sinal de mudança de direcção ou a
luz do travão/farolim traseiro não se acen-
derem, solicite a um concessionário
Yamaha que os verifique.
Binário
de aperto:
Cavilha do farol dianteiro: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Binário de aperto:
Parafuso do pára-vento:
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
U2BSP1P0.book Page 36 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU49722
Substituição de uma lâmpa da da
luz da chapa de matrícula1. Retire as cavilhas da unidade da luz
da chapa de matrícula.
2. Retire o receptáculo da lâmpada da luz da chapa de matrícula (juntamente
com a lâmpada), rodando-o no senti-
do contrário ao dos ponteiros do reló-
gio e puxando-o para fora. 3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re- ceptáculo. 5. Instale o receptáculo (com a lâmpa-
da), empurrando-o para dentro e
rode-o no sentido dos ponteiros do
relógio, até que pare.
6. Coloque a unidade da luz da chapa de
matrícula na posição original e depois

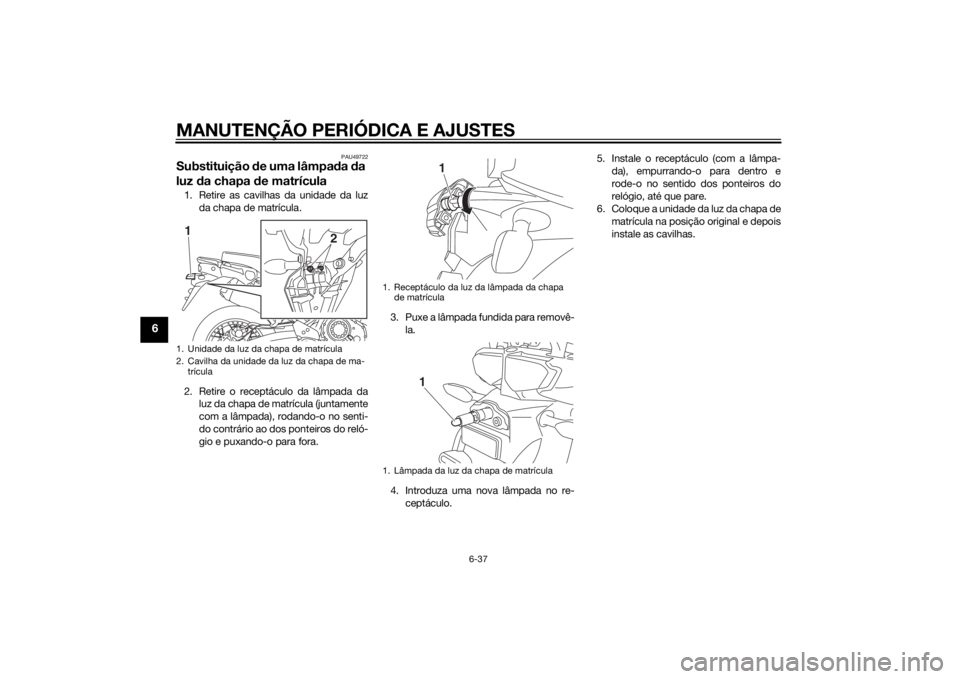

instale as cavilhas.1. Unidade da luz da chapa de matrícula
2. Cavilha da unidade da luz da chapa de ma-trícula
2
1
1. Receptáculo da luz da lâmpada da chapa
de matrícula
1. Lâmpada da luz da chapa de matrícula
1
1
U2BSP1P0.book Page 37 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU24351
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização de serviços na ro da traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU25872
Detecção e resolução
de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
U2BSP1P0.book Page 38 Friday, July 25, 2014 1:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.U2BSP1P0.book Page 39 Friday, July 25, 2014 1:20 PM
