2015 YAMAHA VXS Manual de utilização (in Portuguese)

Etiquetas importantes e gerais
1
PJU36452
Números de identificação
Registar nos espaços reservados para o efei-
to o Número de Identificação Principal (PRI-
ID), o Número de Identificação do Veículo
(CIN) e o Número de Série do Motor, de
modo a facilitar a correcta identificação das
peças sobresselentes, aquando da sua en-
comenda num Concessionário Yamaha. Re-
gistar também estes números num local
seguro, para facilitar a localização/identifica-
ção do veículo em caso de furto.
PJU42521Número de Identificação Principal
(PRI-ID)
O número PRI-ID encontra-se gravado numa
chapa situada dentro do compartimento do
motor. (Ver os procedimentos de remoção e
instalação dos bancos na página 46 e as in-
formações sobre o compartimento de arma-
zenamento estanque amovível na página 51.)
MODELO:
VX1800-P (VXS)
VX1800A-P (VXR)
PJU36551Número de Identificação do Veículo
(CIN)
O CIN encontra-se gravado numa chapa afi-
xada no convés da popa.
PJU30312Número de série do motor
O número de série do motor encontra-se gra-
vado numa chapa afixada no motor. (Ver os
procedimentos de remoção e instalação dos
bancos na página 46.)
1Localização do número de Identificação
Principal (PRI-ID)
1
MODELF2W
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2W
1Localização do Número de Identificação do
Veículo (CIN)
1Localização do número de série do motor
1
1
UF2W70P0.book Page 1 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
2
PJU42031Etiqueta com a data de fabrico
Esta etiqueta está colocada no topo da cabe-
ça do cilindro. (Ver os procedimentos de re-
moção e instalação dos bancos na página 46
e ver os procedimentos de remoção e insta-
lação da cobertura do motor na página 91.)
PJU30321
Informações sobre o modeloPJU30332Placa do fabricante
Os veículos aquáticos que apresentem esta
etiqueta cumprem determinadas partes da
directiva do Parlamento Europeu relativa às
máquinas.
Algumas informações são fornecidas na pla-
ca do fabricante colocada no veículo. São
fornecidas explicações completas destas in-
formações nas secções relevantes do manu-
al.
Categoria deste veículo aquático: C
Categoria C:
Este veículo aquático foi concebido para fun-
cionar com ventos até à força 6 da escala de
Beaufort e com as respectivas alturas de
onda (alturas significativas das ondas até 2 m
(6.56 ft); ver a OBSERVAÇÃO que se segue).
Essas condições estão presentes em águas
interiores expostas, em estuários e em águas
1Localização da etiqueta com a data de fa-
brico
1
1Localização da placa do fabricante
1
UF2W70P0.book Page 2 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
3
costeiras em condições climatéricas mode-
radas.
OBSERVAÇÃO:
A altura significativa das ondas é a altura mé-
dia do terço mais alto das mesmas, o que
corresponde aproximadamente à altura da
onda calculada por um observador com ex-
periência. No entanto, algumas ondas terão o
dobro dessa altura.
UF2W70P0.book Page 3 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
4
PJU30453

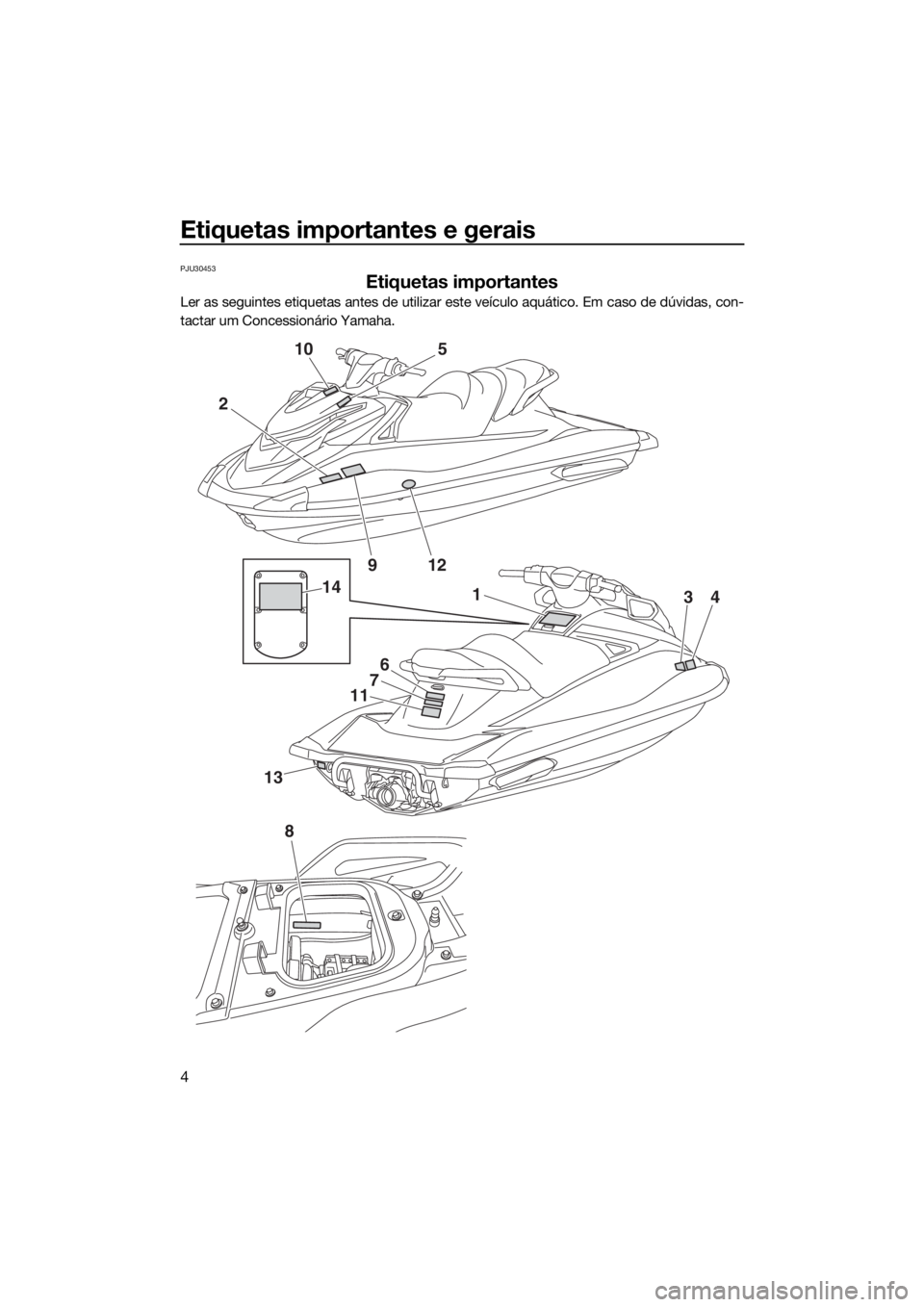

Etiquetas importantes
Ler as seguintes etiquetas antes de utilizar este veículo aquático. Em caso de dúvidas, con-
tactar um Concessionário Yamaha.
2
10
1
6
7
11
13
34
5
912
14
8
UF2W70P0.book Page 4 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
5

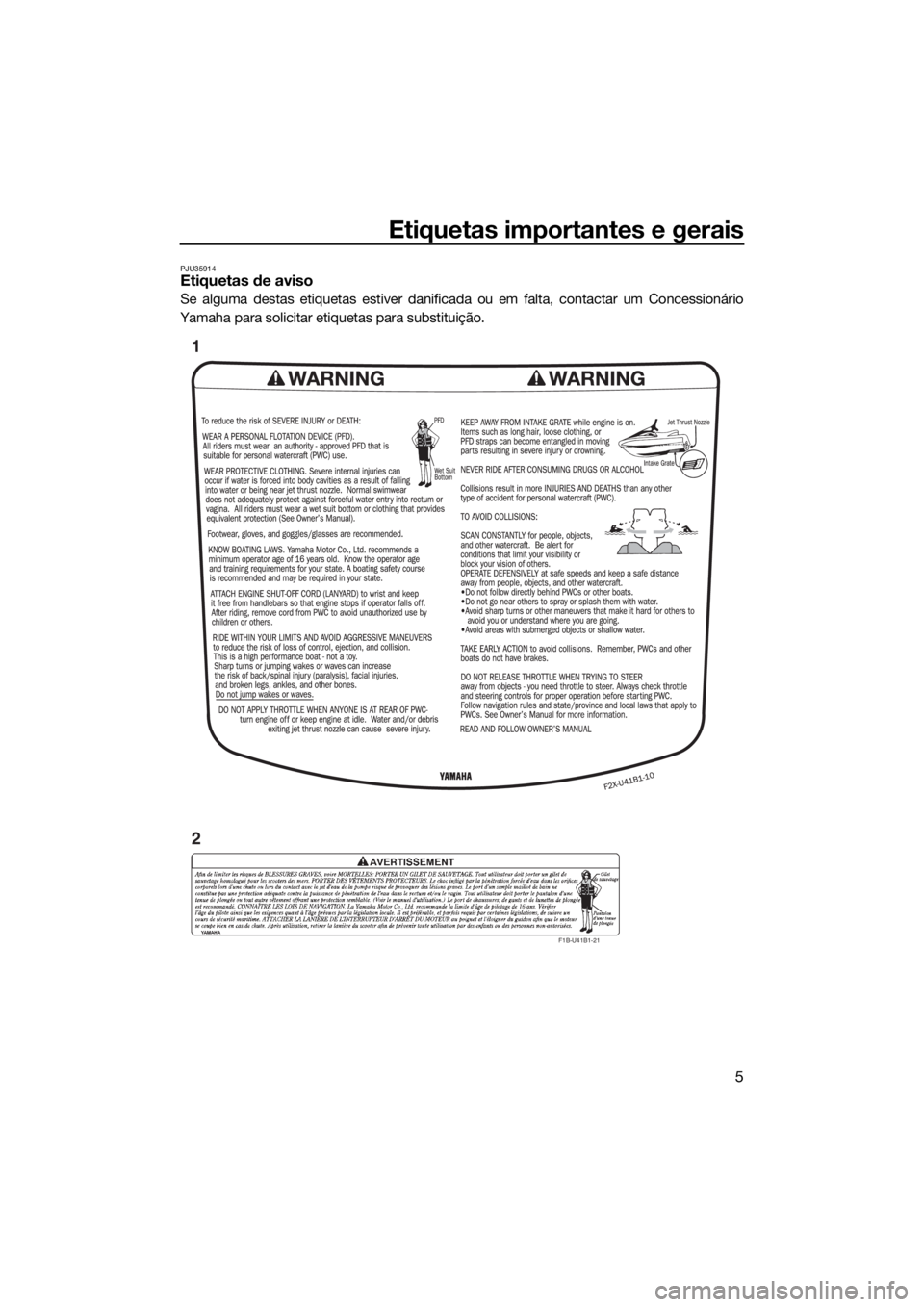

PJU35914Etiquetas de aviso
Se alguma destas etiquetas estiver danificada ou em falta, contactar um Concessionário
Yamaha para solicitar etiquetas para substituição.
F1B-U41B1-21
1
2
UF2W70P0.book Page 5 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
6
F1B-U41B2-01
F
1
B
-U
4
1
B
1
-3
1
F1S-U415B-11
3
4
5
UF2W70P0.book Page 6 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
7
(F1S-U41E1-11)
F0V-U41DB-12
(F1S-U41E1-11)
6
87
GP8-U416H-01
9
UF2W70P0.book Page 7 Tuesday, December 8, 2015 2:06 PM

Etiquetas importantes e gerais
8

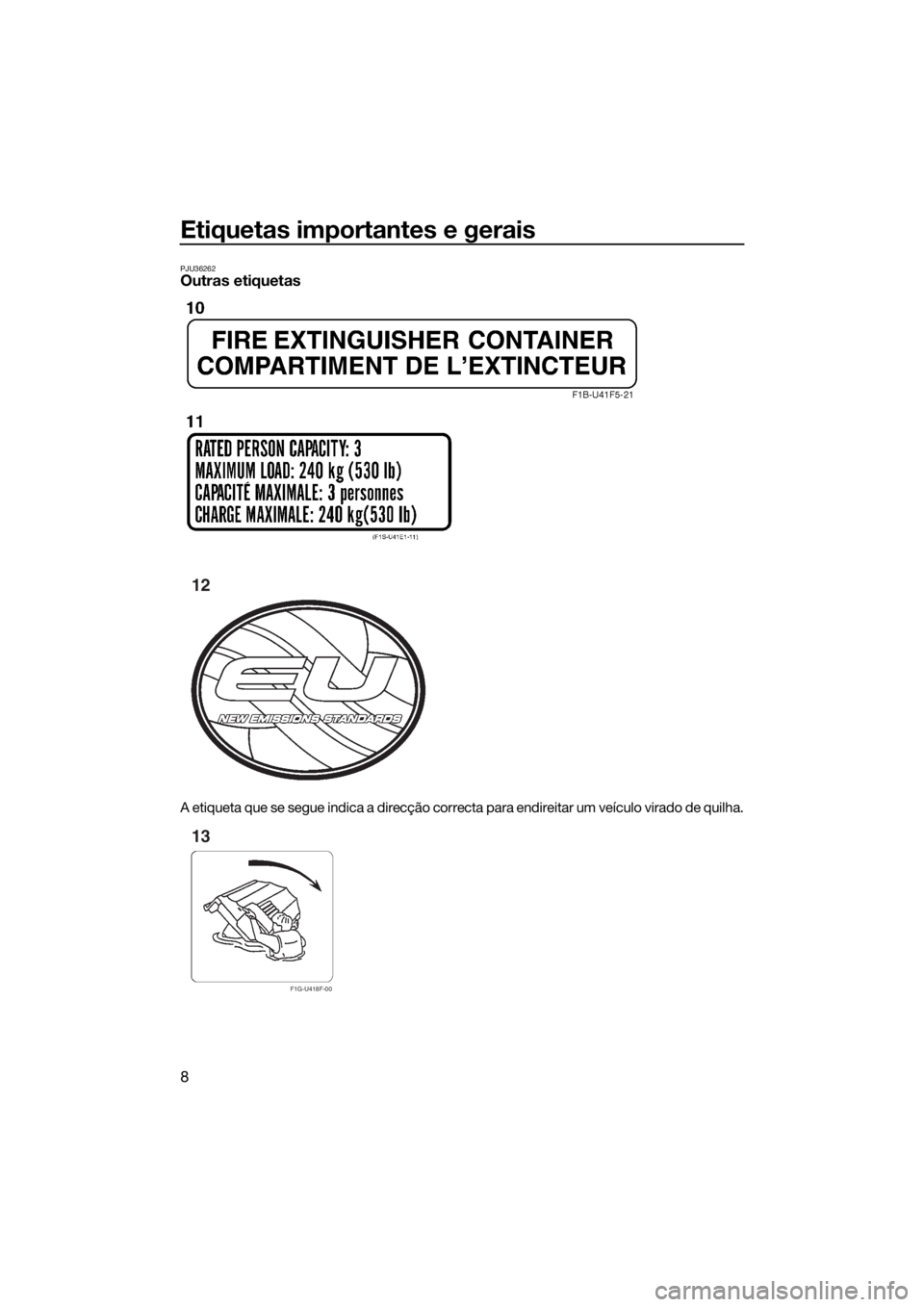

PJU36262Outras etiquetas
A etiqueta que se segue indica a direcção correcta para endireitar um veículo virado de quilha.
12
F1G-U418F-00
13
UF2W70P0.book Page 8 Tuesday, December 8, 2015 2:06 PM
