2015 YAMAHA VMAX Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Kühlflüssigkeitstemperatur-AnzeigerMit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Wenn die Kühlflüssigkeitstemperatur-
Warnleuchte aufleuchtet und das obere
Segment und die Kühlflüssigkeitstempera-
tur-Warnanzeige blinken, das Fahrzeug an-
halten und den Motor abkühlen lassen.
(Siehe Seite 6-42.)ACHTUNG
GCA10022
Den Motor bei Ü berhitzun g nicht weiter
laufen lassen.Auswahlmo dus
Die verschiedenen Funktionen dieser Multi-
funktionsanzeige werden im Auswahlmo-
dus eingestellt.HINWEIS Das Getriebe muss sich in Leerlauf-
stellung befinden, um in diesem Mo-
dus Einstellungen zu ändern.
 Sobald ein Gang eingelegt wird, wer-
den alle vorgenommenen Einstellun-
gen gespeichert, der Auswahlmodus
wird beendet und alle Bildschirme zei-
gen im Normalmodus an. 
Je nach Bildschirm werden durch
Drücken des Rückstellknopfes “RE-
SET” die Einstellungen gespeichert
oder es wird der Auswahlmodus be-
endet, um wieder im Normalmodus
anzuzeigen.
Den Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” mindestens drei Se-
kunden lang gedrückt halten, um in den
Auswahlmodus zu wechseln.
Die folgenden Einstellungen/Anpassungen
können in diesem Modus vorgenommen
werden:
 Helligkeit
 Schaltzeitpunkt-Anzeigeleuchte
 Uhr
 Stoppuhr
 Countdown-Uhr
 Systemstatus
 Wartungszähler
HINWEISZur Rückkehr in den Normalmodus den
Wahlknopf “SELECT” drücken, um zu “ ”
zu scrollen, danach den Rückstellknopf
“RESET” drücken.Anpassung der HelligkeitMit dieser Funktion kann die Helligkeit des
Drehzahlmessers und der Geschwindig-
keitsanzeige (“Meter panel”), der Drehzahl-
messer-Nadel (“Needle”) und der Multi-
funktionsanzeige (“Display”) an die
herrschenden Lichtverhältnisse angepasst
werden.
1. Den Wahlknopf “SELECT” drücken, um “Brightness” (Helligkeit) auszu-
wählen.
2. Den Rückstellknopf “RESET” drü- cken, danach den Wahlknopf “SE-
LECT” drücken, um durch die Funkti-
onen zu scrollen und eine Auswahl
hervorzuheben.
U2CEG0G0.book Page 10 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
3. Den Rückstellknopf “RESET” drü-
cken; die Segmente des Helligkeits-
pegels für die ausgewählte Funktion
beginnen zu blinken.
4. Den Wahlknopf “SELECT” drücken, um den gewünschten Helligkeitspegel
auszuwählen.
5. Den Rückstellknopf “RESET” drü- cken, um den Helligkeitspegel zu
übernehmen.
6. Den Wahlknopf “SELECT” drücken, um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken, um
zum vorherigen Menü zurückzukeh-
ren. Einstellungen der Schaltzeitpunkt-Anzeige-
leuchte auswählenMit dieser Funktion können Sie wählen, ob
die Schaltzeitpunkt-Anzeigeleuchte akti-
viert werden soll oder nicht und ob sie bei
Aktivierung blinken oder kontinuierlich
leuchten soll.
1. Den Wahlknopf “SELECT” drücken, um “Shift light” (Schaltzeitpunkt-An-
zeigeleuchte) auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “Operation selection” (Auswahl
der Betriebsweise) auszuwählen. 4. Den Rückstellknopf “RESET” drü-
cken.

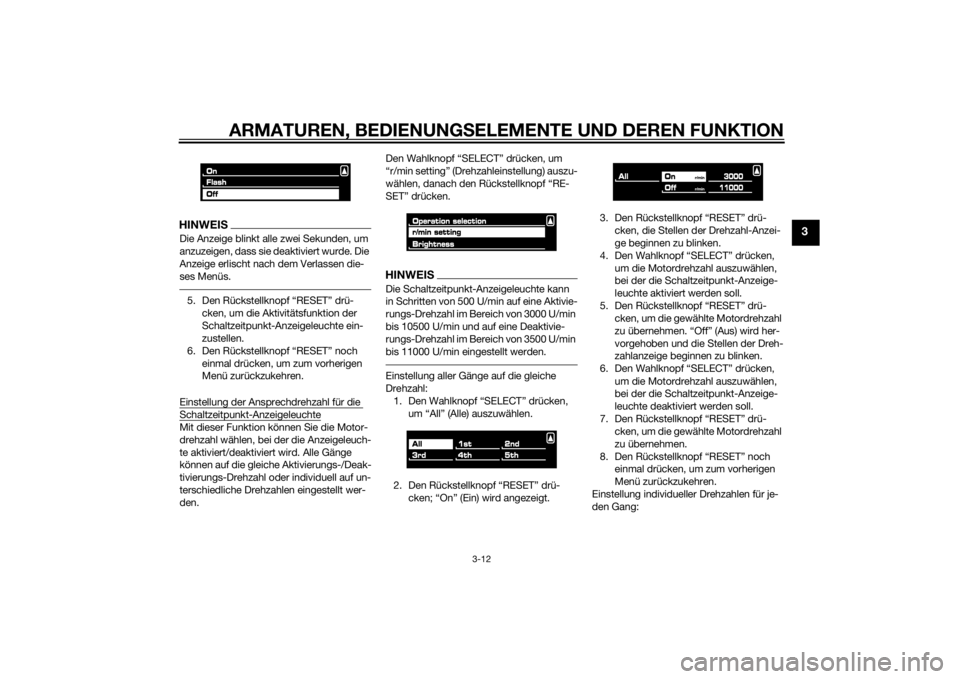

Den Wahlknopf “SELECT” drücken,
um “On” (Ein) auszuwählen, dies akti-
viert die Anzeige und lässt sie bei Ak-
tivierung kontinuierlich leuchten.
Den Wahlknopf “SELECT” drücken,
um “Flash” (Blinken) auszuwählen,
dies aktiviert die Anzeige und lässt sie
bei Aktivierung blinken.
Den Wahlknopf “SELECT” drücken,
um “Off” (Aus) auszuwählen, dies de-
aktiviert die Anzeige, so dass sie we-
der kontinuierlich leuchtet noch blinkt.1. Schaltzeitpunkt-Anzeigeleuchte
1
U2CEG0G0.book Page 11 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
HINWEISDie Anzeige blinkt alle zwei Sekunden, um
anzuzeigen, dass sie deaktiviert wurde. Die
Anzeige erlischt nach dem Verlassen die-
ses Menüs.5. Den Rückstellknopf “RESET” drü-
cken, um die Aktivitätsfunktion der
Schaltzeitpunkt-Anzeigeleuchte ein-
zustellen.
6. Den Rückstellknopf “RESET” noch einmal drücken, um zum vorherigen
Menü zurückzukehren.
Einstellung der Ansprechdrehzahl für die Schaltzeitpunkt-AnzeigeleuchteMit dieser Funktion können Sie die Motor-
drehzahl wählen, bei der die Anzeigeleuch-
te aktiviert/deaktiviert wird. Alle Gänge
können auf die gleiche Aktivierungs-/Deak-
tivierungs-Drehzahl oder individuell auf un-
terschiedliche Drehzahlen eingestellt wer-
den. Den Wahlknopf “SELECT” drücken, um
“r/min setting” (Drehzahleinstellung) auszu-
wählen, danach den Rückstellknopf “RE-
SET” drücken.
HINWEISDie Schaltzeitpunkt-Anzeigeleuchte kann
in Schritten von 500 U/min auf eine Aktivie-
rungs-Drehzahl im Bereich von 3000 U/min
bis 10500 U/min und auf eine Deaktivie-
rungs-Drehzahl im Bereich von 3500 U/min
bis 11000 U/min eingestellt werden.Einstellung aller Gänge auf die gleiche
Drehzahl:
1. Den Wahlknopf “SELECT” drücken, um “All” (Alle) auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken; “On” (Ein) wird angezeigt. 3. Den Rückstellknopf “RESET” drü-
cken, die Stellen der Drehzahl-Anzei-
ge beginnen zu blinken.
4. Den Wahlknopf “SELECT” drücken, um die Motordrehzahl auszuwählen,
bei der die Schaltzeitpunkt-Anzeige-
leuchte aktiviert werden soll.
5. Den Rückstellknopf “RESET” drü- cken, um die gewählte Motordrehzahl
zu übernehmen. “Off” (Aus) wird her-
vorgehoben und die Stellen der Dreh-
zahlanzeige beginnen zu blinken.
6. Den Wahlknopf “SELECT” drücken, um die Motordrehzahl auszuwählen,
bei der die Schaltzeitpunkt-Anzeige-
leuchte deaktiviert werden soll.
7. Den Rückstellknopf “RESET” drü- cken, um die gewählte Motordrehzahl
zu übernehmen.
8. Den Rückstellknopf “RESET” noch einmal drücken, um zum vorherigen
Menü zurückzukehren.
Einstellung individueller Drehzahlen für je-
den Gang:
U2CEG0G0.book Page 12 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

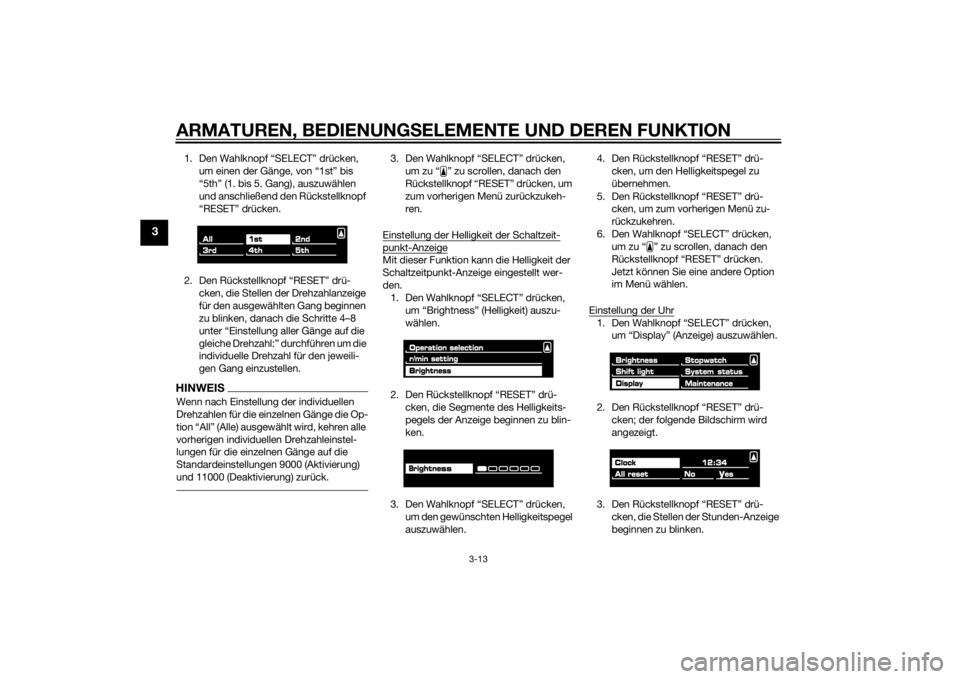

1. Den Wahlknopf “SELECT” drücken,
um einen der Gänge, von “1st” bis
“5th” (1. bis 5. Gang), auszuwählen
und anschließend den Rückstellknopf
“RESET” drücken.
2. Den Rückstellknopf “RESET” drü- cken, die Stellen der Drehzahlanzeige
für den ausgewählten Gang beginnen
zu blinken, danach die Schritte 4–8
unter “Einstellung aller Gänge auf die
gleiche Drehzahl:” durchführen um die
individuelle Drehzahl für den jeweili-
gen Gang einzustellen.HINWEISWenn nach Einstellung der individuellen
Drehzahlen für die einzelnen Gänge die Op-
tion “All” (Alle) ausgewählt wird, kehren alle
vorherigen individuellen Drehzahleinstel-
lungen für die einzelnen Gänge auf die
Standardeinstellungen 9000 (Aktivierung)
und 11000 (Deaktivierung) zurück.
3. Den Wahlknopf “SELECT” drücken, um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken, um
zum vorherigen Menü zurückzukeh-
ren.
Einstellung der Helligkeit der Schaltzeit-punkt-AnzeigeMit dieser Funktion kann die Helligkeit der
Schaltzeitpunkt-Anzeige eingestellt wer-
den. 1. Den Wahlknopf “SELECT” drücken,
um “Brightness” (Helligkeit) auszu-
wählen.
2. Den Rückstellknopf “RESET” drü- cken, die Segmente des Helligkeits-
pegels der Anzeige beginnen zu blin-
ken.
3. Den Wahlknopf “SELECT” drücken, um den gewünschten Helligkeitspegel
auszuwählen. 4. Den Rückstellknopf “RESET” drü-
cken, um den Helligkeitspegel zu
übernehmen.
5. Den Rückstellknopf “RESET” drü- cken, um zum vorherigen Menü zu-
rückzukehren.
6. Den Wahlknopf “SELECT” drücken, um zu “ ” zu scrollen, danach den
Rückstellknopf “RESET” drücken.
Jetzt können Sie eine andere Option
im Menü wählen.
Einstellung der Uhr
1. Den Wahlknopf “SELECT” drücken, um “Display” (Anzeige) auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken; der folgende Bildschirm wird
angezeigt.
3. Den Rückstellknopf “RESET” drü- cken, die Stellen der Stunden-Anzeige
beginnen zu blinken.
U2CEG0G0.book Page 13 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
4. Den Wahlknopf “SELECT” drücken,
um die Stundenanzeige schrittweise
zu verändern.
5. Den Rückstellknopf “RESET” drü- cken, die Stellen der Minuten-Anzeige
beginnen zu blinken.
6. Den Wahlknopf “SELECT” drücken, um die Minutenanzeige schrittweise
zu verändern.
7. Den Rückstellknopf “RESET” drü- cken, um die Uhr zu starten.
8. Den Rückstellknopf “RESET” noch einmal drücken, um zum vorherigen
Menü zurückzukehren.
Zurücksetzen aller Helligkeits- und Schalt-zeitpunkt-AnzeigefunktionenHiermit werden alle Einstellungen zurück-
gesetzt, die an den Helligkeits- und Schalt-
zeitpunkt-Anzeigefunktionen vorgenom-
men wurden. 1. Den Wahlknopf “SELECT” drücken, um “Display” (Anzeige) auszuwählen.
2. Den Rückstellknopf “RESET” drü- cken. 3. Den Wahlknopf “SELECT” drücken,
um “All reset” (Alle zurücksetzen) aus-
zuwählen.
4. Den Rückstellknopf “RESET” und dann den Wahlknopf “SELECT” drü-
cken, um “Yes” (Ja) auszuwählen.
5. Den Rückstellknopf “RESET” drü- cken, um alle Helligkeits- und Schalt-
zeitpunkt-Anzeigewerte auf die
Werkseinstellungen zurückzusetzen.
Die Anzeige kehrt in den Normalmo-
dus zurück.
HINWEISUm weitere Einstellungen der Multifunkti-
onsanzeige vorzunehmen, den Wahlknopf
“SELECT” und den Rückstellknopf “RE-
SET” mindestens drei Sekunden lang ge-
drückt halten, um wieder in den Auswahlm-
odus zurückzukehren.

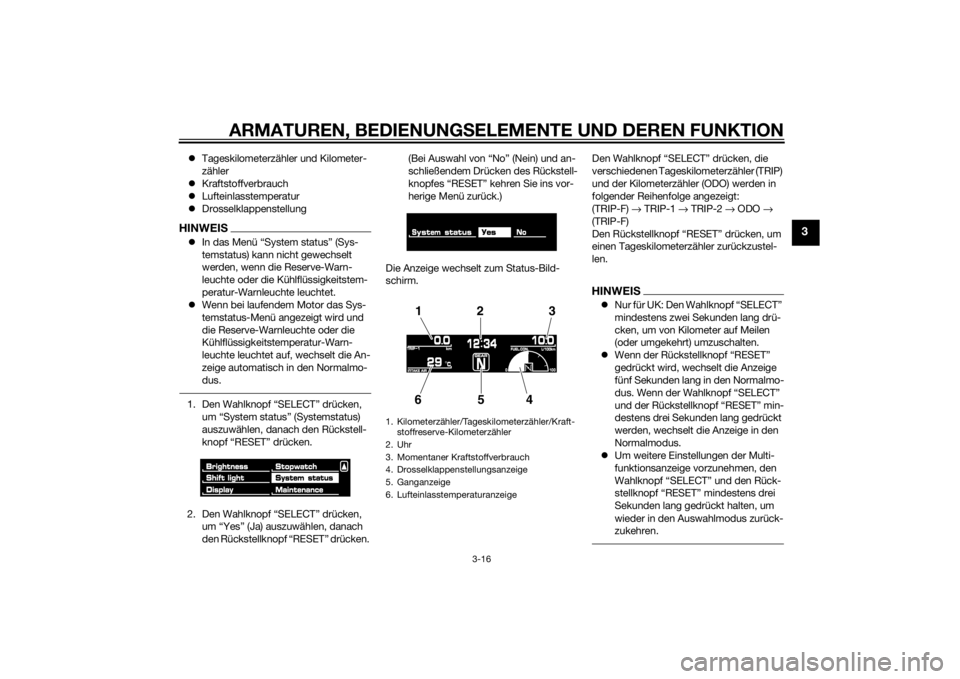

Benutzung der StoppuhrDie Stoppuhr kann wie folgt aktiviert wer-
den.
1. Den Wahlknopf “SELECT” drücken, um “Stopwatch” (Stoppuhr) auszu-
wählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken,
um “Stopwatch” (Stoppuhr) auszu-
wählen.
4. Den Rückstellknopf “RESET” drü- cken.
Die Multifunktionsanzeige wechselt in
den Normalmodus und anstelle der
Uhr wird jetzt die Stoppuhr angezeigt.
U2CEG0G0.book Page 14 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
5. Den Wahlknopf “SELECT” drücken,
um die Stoppuhr zu starten.
6. Den Starterschalter “ ” oder den Wahlschalter “SELECT” drücken, um
die Stoppuhr zu stoppen.
7. Den Rückstellknopf “RESET” drü- cken, um die Stoppuhr zurückzustel-
len.HINWEISWenn eine Minute lang weder der
Wahlknopf “SELECT” noch der Rück-
stellknopf “RESET” gedrückt wird,
wechselt der Bildschirm automatisch
in den Normalmodus.
 Wird der Rückstellknopf “RESET”
mindestens zwei Sekunden lang ge-
drückt, wechselt der Bildschirm in den
Normalmodus.
 Um weitere Einstellungen der Multi-
funktionsanzeige vorzunehmen, den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” mindestens drei
Sekunden lang gedrückt halten, um
wieder in den Auswahlmodus zurück-
zukehren.Benutzung der Countdown-UhrDie Countdown-Uhr kann wie folgt aktiviert
werden. 1. Den Wahlknopf “SELECT” drücken,
um “Stopwatch” (Stoppuhr) auszu-
wählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um “Countdown” auszuwählen.
4. Den Rückstellknopf “RESET” drü- cken. Die Multifunktionsanzeige
wechselt in den Normalmodus, an-
stelle der Uhr wird jetzt die Stoppuhr
angezeigt und die Ganganzeige
wechselt auf Anzeige der Countdown-
Uhr.
5. Den Wahlknopf “SELECT” drücken oder einen Gang einlegen und die
Countdown-Uhr beginnt von “5” ab-
wärts zu zählen. Glei chzeitig blinkt die
Schaltzeitpunkt-Anzeigeleuchte ent-
sprechend der angezeigten Zahl (d.h.
wenn “5” angezeigt wird, blinkt die
Anzeigeleuchte fünf Mal, wenn “4” an- gezeigt wird, blinkt die Anzeigeleuchte
vier Mal, etc.). Die Stoppuhr beginnt
ab dem Moment zu zählen, an dem
die Countdown-Uhr zu zählen aufhört.
6. Den Starterschalter “ ” oder den
Wahlschalter “SELECT” drücken, um
die Countdown-Uhr zu stoppen.
7. Den Rückstellknopf “RESET” drü-
cken, um die Countdown-Uhr und die
Stoppuhr zurückzustellen.
8. Die Schritte 5–7 wiederholen oder
noch einmal den Rückstellknopf “RE-
SET” mindestens zwei Sekunden lang
drücken, um in den Normalmodus zu
wechseln.
HINWEISBevor Sie weitere Einstellungen der Multi-
funktionsanzeige vornehmen, sicherstel-
len, dass das Getrieb e in Leerlaufstel-
lun g ist, dann den Wahlknopf “SELECT”
und den Rückstellknopf “RESET” mindes-
tens drei Sekunden lang gedrückt halten,
um wieder in den Auswahlmodus zurück-
zukehren.Prüfen und Zurücksetzen des Systemsta-tusStatus/Anzeigen der folgenden Größen
werden angezeigt und die Tageskilometer-
zähler können zurückgesetzt werden.
U2CEG0G0.book Page 15 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
 Tageskilometerzähle r und Kilometer-
zähler
 Kraftstoffverbrauch
 Lufteinlasstemperatur
 DrosselklappenstellungHINWEISIn das Menü “System status” (Sys-
temstatus) kann nicht gewechselt
werden, wenn die Reserve-Warn-
leuchte oder die Kühlflüssigkeitstem-
peratur-Warnleuchte leuchtet.
 Wenn bei laufendem Motor das Sys-
temstatus-Menü angezeigt wird und
die Reserve-Warnleuchte oder die
Kühlflüssigkeitstemperatur-Warn-
leuchte leuchtet auf, wechselt die An-
zeige automatisch in den Normalmo-
dus.1. Den Wahlknopf “SELECT” drücken,
um “System status” (Systemstatus)
auszuwählen, danach den Rückstell-
knopf “RESET” drücken.
2. Den Wahlknopf “SELECT” drücken, um “Yes” (Ja) auszuwählen, danach
den Rückstellknopf “RESET” drücken. (Bei Auswahl von “No” (Nein) und an-
schließendem Drücken des Rückstell-
knopfes “RESET” kehren Sie ins vor-
herige Menü zurück.)
Die Anzeige wechselt zum Status-Bild-
schirm. Den Wahlknopf “SELECT” drücken, die
verschiedenen Tageskilometerzähler (TRIP)
und der Kilometerzähler (ODO) werden in
folgender Reihenfolge angezeigt:
(TRIP-F)
→ TRIP-1 → TRIP-2 → ODO →
(TRIP-F)
Den Rückstellknopf “RESET” drücken, um
einen Tageskilometerzähler zurückzustel-
len.
HINWEIS Nur für UK: Den Wahlknopf “SELECT”
mindestens zwei Sekunden lang drü-
cken, um von Kilometer auf Meilen
(oder umgekehrt) umzuschalten.
 Wenn der Rückstellknopf “RESET”
gedrückt wird, wechselt die Anzeige
fünf Sekunden lang in den Normalmo-
dus. Wenn der Wahlknopf “SELECT”
und der Rückstellknopf “RESET” min-
destens drei Sekunden lang gedrückt
werden, wechselt die Anzeige in den
Normalmodus.
 Um weitere Einstellungen der Multi-
funktionsanzeige vorzunehmen, den
Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” mindestens drei
Sekunden lang gedrückt halten, um
wieder in den Auswahlmodus zurück-
zukehren.
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
2. Uhr
3. Momentaner Kraftstoffverbrauch
4. Drosselklappenstellungsanzeige
5. Ganganzeige
6. Lufteinlasstemperaturanzeige
12 3
654
U2CEG0G0.book Page 16 Thursday, August 21, 2014 2:55 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Rückstellung der WartungszählerMit dieser Funktion können Sie die War-
tungszähler für die Reifen, das Motoröl und
einen weiteren Parameter Ihrer Wahl zu-
rückstellen.
1. Den Wahlknopf “SELECT” drücken, um “Maintenance” (Wartung) auszu-
wählen.
2. Den Rückstellknopf “RESET” drü- cken.
3. Den Wahlknopf “SELECT” drücken, um den Parameter, den Sie zurück-
stellen möchten, auszuwählen.
4. Den Rückstellknopf “RESET” drü- cken, um den Parameter zurückzu-
stellen.HINWEISDer untere Bereich ist freigelassen für
einen weiteren Parameter, dessen
Fahrstrecke seit dem letzten Wechsel,
der letzten Erneuerung oder Kontrolle sich der Fahrer anzeigen lassen
möchte (z.B. Luftfiltereinsatz, Motor-
teile, etc.).
 Im freigelassenen Bereich können kei-
ne Buchstaben und Ziffern eingege-
ben werden.
5. Den Wahlknopf “SELECT” drücken,
um zu “ ” zu scrollen.
6. Den Rückstellknopf “RESET” drü- cken, um zum vorherigen Menü zu-
rückzukehren.
S tromkreis-Prüfeinrichtun g
HINWEISDie Anzeige zeigt Fehlercodes nur im Nor-
malmodus an.Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen. Die Stromkreis-Prüfein richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in einem der Stromkreise des Weg-
fahrsperren-Systems ein Problem detek-
tiert wird, blinkt die Anzeigeleuchte des
Wegfahrsperren-Systems auf und die An-
zeige zeigt einen Fehlercode an.
1. Anzeigeleuchte des Wegfahrsperren-Sys- tems
2. Motorstörungs-Warnleuchte “ ”
2
1
1. Fehlercode-Anzeige
1
U2CEG0G0.book Page 17 Thursday, August 21, 2014 2:55 PM
