2015 YAMAHA VMAX Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8
Achsantrieb:
Kardan
Sekundäruntersetzungsverhältnis: 3.082 (22/23 x 29/09)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang:2.375 (38/16)
2. Gang: 1.810 (38/21)
3. Gang:
1.400 (35/25)
4. Gang: 1.115 (29/26)
5. Gang: 0.935 (29/31)Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 31.00 Grad
Nachlauf:
148 mm (5.8 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R18M/C 59V
Hersteller/Typ: BRIDGESTONE/BT028F G
Hinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ: BRIDGESTONE/BT028R GZula dung :Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Rennen:
Vorn:290 kPa (2.90 kgf/cm2, 42 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)Vor derra d:Rad-Bauart:
Gussrad Felgengröße:
18M/C x MT3.50
Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 18M/C x MT6.00Vor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 120 mm (4.7 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
U2CEG0G0.book Page 2 Thursday, August 21, 2014 2:55 PM

TECHNISCHE DATEN
8-3
8
Federweg:
110 mm (4.3 in)Elektrische Anla ge:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht: LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn: 12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte: LED Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Schaltzeitpunkt-Anzeigeleuchte: LED
Sicherun gen:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 20.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung:
20.0 A
Nebenkühlerlüftersicherung: 7.5 A Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2CEG0G0.book Page 3 Thursday, August 21, 2014 2:55 PM

KUNDENINFORMATION
9-1
9
GAU53562

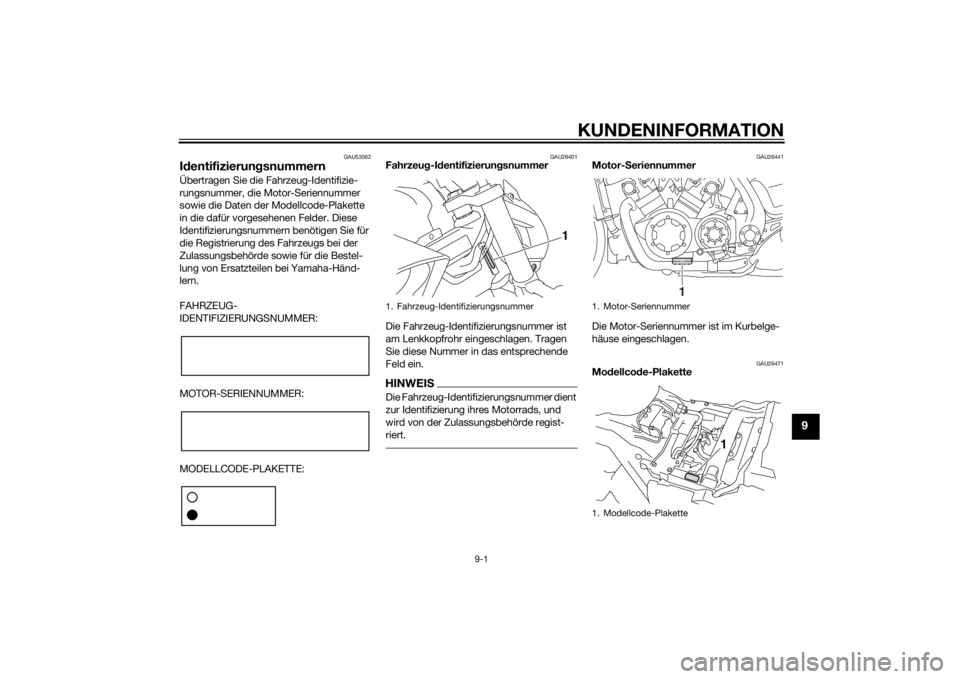

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26441
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26471
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2CEG0G0.book Page 1 Thursday, August 21, 2014 2:55 PM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-27.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U2CEG0G0.book Page 2 Thursday, August 21, 2014 2:55 PM

10-1
10
INDEX
AAbblendschalter ................................... 3-19
ABS....................................................... 3-22
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-37
Blinkerschalter ...................................... 3-19
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-25
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit, wechseln ............................................ 6-26EEinfahrvorschriften.................................. 5-3
EXUP-System ....................................... 3-32FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-30
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-21
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren und schmieren .............. 6-27HHandbremshebel.................................. 3-21
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hupenschalter ...................................... 3-19IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-26
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-38
Kontroll- und Warnleuchten ................... 3-4
Kraftstoff .............................................. 3-24
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-26
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-16
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-5
Kupplungshebel .......................... 3-20, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen ...................... 6-20
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen ................................... 6-29
Lichthupenschalter............................... 3-19
Luftfiltereinsatz ..................................... 6-19MModellcode-Plakette .............................. 9-1
Motor anlassen ...................................... 5-1 Motoröl und Ölfilterpatrone .................. 6-11
Motorrad aufbocken ............................. 6-39
Motor-Seriennummer ............................. 9-1
Motorstoppschalter .............................. 3-19
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen.................................................... 6-21
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht............................. 6-37SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte ............. 3-6
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ....................... 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer........................................ 3-33
Seitenständer, prüfen und schmieren ........................................... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-27
Spanngurt-Halterungen ........................ 3-32
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe, auswechseln ............. 6-36
U2CEG0G0.book Page 1 Thursday, August 21, 2014 2:55 PM

INDEX
10-2
10
Starterschalter ...................................... 3-19
System der Wegfahrsperre ..................... 3-1TTachometer ............................................. 3-7
Tankverschluss ..................................... 3-23
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-20
Verkleidungsteil und Abdeckungen, abnehmen und montieren .................... 6-8
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-19
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen............................... 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-33
U2CEG0G0.book Page 2 Thursday, August 21, 2014 2:55 PM

U2CEG0G0.book Page 3 Thursday, August 21, 2014 2:55 PM
