2015 YAMAHA TTR50 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-6
7
GAU40001
HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder stau bigem Einsatz häufiger gereinigt bzw. erneuert werden.17*Gas dreh griff • Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen, ggf. einstellen.
• Seilzug- und Griffgehäuse schmieren. √√√
Nr. PRÜFPUNKT KONTROLLEN UND WARTUNG
SARBEITEN ER
STE KILOMETER STANDANZEIGEN
1000 km
(600 mi) o der
1 Monat o der
30 Stun den 3000 km
(1800 mi) o der
6 Monate o der
90 Stun den 5000 km
(3000 mi) o der
12 Monate oder
150 Stun den
U2CJ82G0.book Page 6 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-7
7
GAU19614

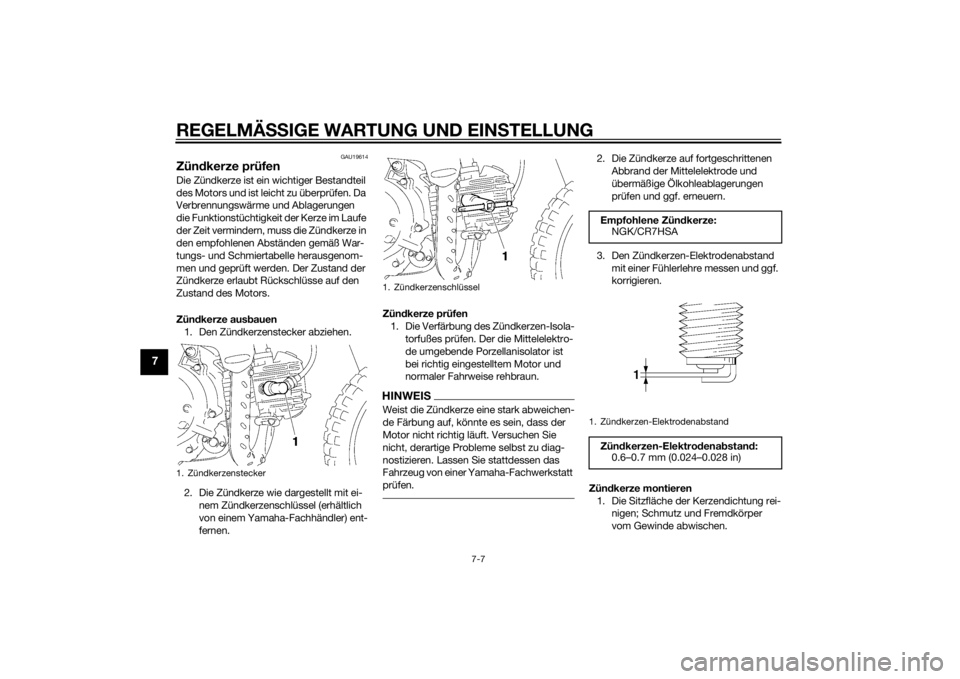

Zünd kerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze aus bauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze wie dargestellt mit ei-
nem Zündkerzenschlüssel (erhältlich
von einem Yamaha-Fachhändler) ent-
fernen. Zün
dkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola- torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
Empfohlene Zün dkerze:
NGK/CR7HSA1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro dena bstan d:
0.6–0.7 mm (0.024–0.028 in)
U2CJ82G0.book Page 7 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-8
7
2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU49933

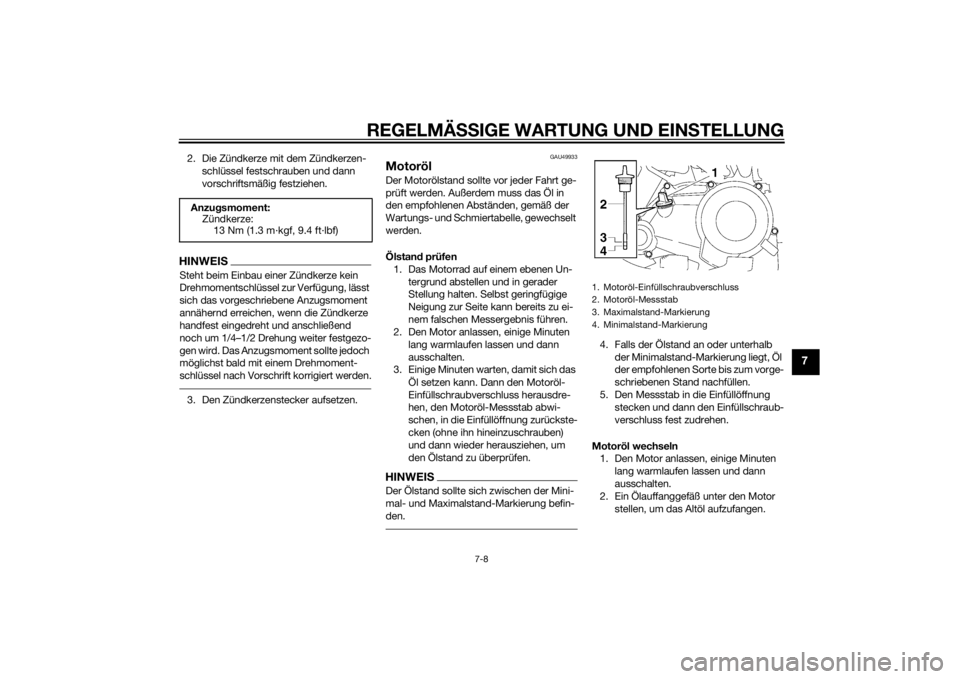

MotorölDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstan d prüfen
1. Das Motorrad auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand an oder unterhalb der Minimalstand-Markierung liegt, Öl
der empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln 1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
Anzu
gsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Motoröl-Einfüllschraubverschluss
2. Motoröl-Messstab
3. Maximalstand-Markierung
4. Minimalstand-Markierung
U2CJ82G0.book Page 8 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-9
7

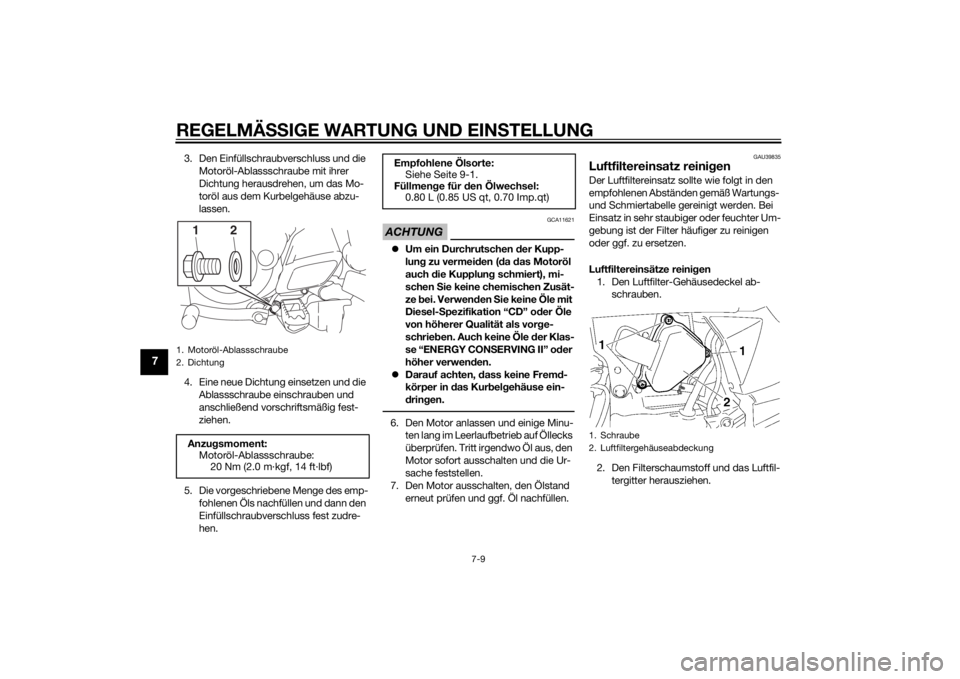

3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
4. Eine neue Dichtung einsetzen und die Ablassschraube einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Kurb elgehäuse ein-
d rin gen.6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
7. Den Motor ausschalten, den Ölstand erneut prüfen und ggf. Öl nachfüllen.
GAU39835

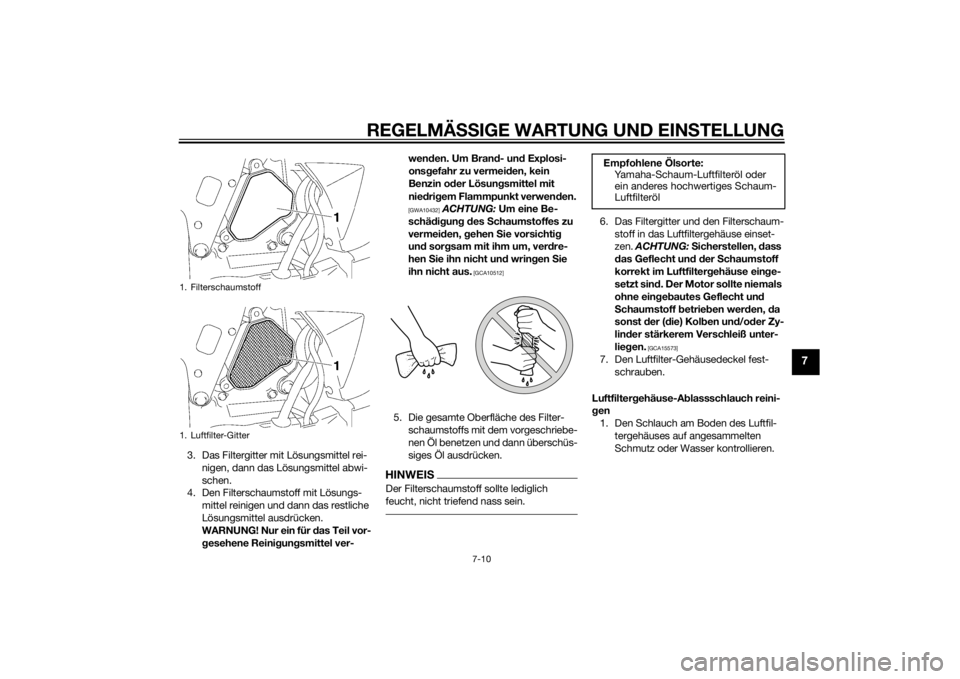

Luftfiltereinsatz reini genDer Luftfiltereinsatz sollte wie folgt in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle gereinigt werden. Bei
Einsatz in sehr staubiger oder feuchter Um-
gebung ist der Filter häufiger zu reinigen
oder ggf. zu ersetzen.
Luftfiltereinsätze reini gen
1. Den Luftfilter-Gehäusedeckel ab- schrauben.
2. Den Filterschaumstoff und das Luftfil- tergitter herausziehen.
1. Motoröl-Ablassschraube
2. DichtungAnzu gsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)1
2
Empfohlene Ölsorte:Siehe Seite 9-1.
Füllmen ge für den Ölwechsel:
0.80 L (0.85 US qt, 0.70 Imp.qt)
1. Schraube
2. Luftfiltergehäuseabdeckung
U2CJ82G0.book Page 9 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-10
7
3. Das Filtergitter mit Lösungsmittel rei-
nigen, dann das Lösungsmittel abwi-
schen.
4. Den Filterschaumstoff mit Lösungs-
mittel reinigen und dann das restliche
Lösungsmittel ausdrücken.
WARNUNG! Nur ein für das Teil vor-
g esehene Reini gun gsmittel ver- wen
den. Um Bran d- un d Explosi-
ons gefahr zu vermei den, kein
Benzin o der Lösun gsmittel mit
nie dri gem Flammpunkt verwen den.

[GWA10432]
ACHTUNG: Um eine Be-
schä dig un g d es Schaumstoffes zu
vermei den, gehen Sie vorsichtig
un d sor gsam mit ihm um, ver dre-
hen Sie ihn nicht un d wrin gen Sie
ihn nicht aus.
[GCA10512]
5. Die gesamte Oberfläche des Filter- schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.HINWEISDer Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
6. Das Filtergitter und den Filterschaum-stoff in das Luftfiltergehäuse einset-
zen. ACHTUNG: S icherstellen, dass
d as Geflecht un d d er Schaumstoff
korrekt im Luftfilter gehäuse ein ge-
setzt sin d. Der Motor sollte niemals
ohne ein geb autes Geflecht un d
S chaumstoff betrie ben wer den, da
sonst der ( die) Kol ben un d/od er Zy-
lin der stärkerem Verschleiß unter-
lie gen.
[GCA15573]
7. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Luftfilter gehäuse-A blassschlauch reini-
g en
1. Den Schlauch am Boden des Luftfil- tergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
1. Filterschaumstoff
1. Luftfilter-Gitter
Empfohlene Ölsorte:Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
U2CJ82G0.book Page 10 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-11
7
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU40422

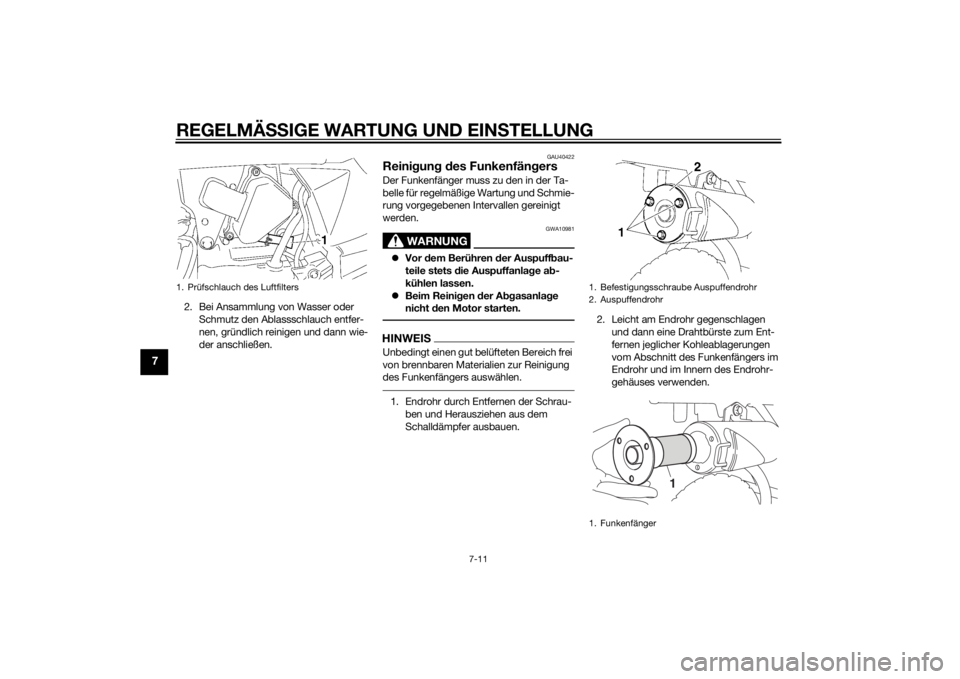

Reini gun g d es Funkenfän gersDer Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen Intervallen gereinigt
werden.
WARNUNG
GWA10981
 Vor dem Berühren der Auspuff bau-
teile stets d ie Auspuffanla ge a b-
kühlen lassen.
 Beim Reini gen der A bgasanla ge
nicht den Motor starten.HINWEISUnbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung
des Funkenfängers auswählen.1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen. 2. Leicht am Endrohr gegenschlagen
und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des Funkenfängers im
Endrohr und im Innern des Endrohr-
gehäuses verwenden.
1. Prüfschlauch des Luftfilters
1. Befestigungsschraube Auspuffendrohr
2. Auspuffendrohr
1. Funkenfänger
1
U2CJ82G0.book Page 11 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-12
7
3. Endrohr am Schalldämpfer anbauen
und dann die Schrauben einbauen
und mit dem vorgeschriebenen Dreh-
moment festziehen.HINWEISSicher stellen, dass die Schraubenlöcher
beim Einsetzen des Endrohrs zueinander
ausgerichtet werden.
GAU39931
Ver gaser einstellenDer Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG
GCA10551
Die im Yamaha-Werk vor genommene
Ver gasereinstellun g b eruht auf zahlrei-
chen Tests. Eine Än derun g d ieser Ein-
stellun g ohne ausreichen de Fachkennt-
nis kann zu Leistun gsa bfall un d
Motorschä den führen.
GAU21363

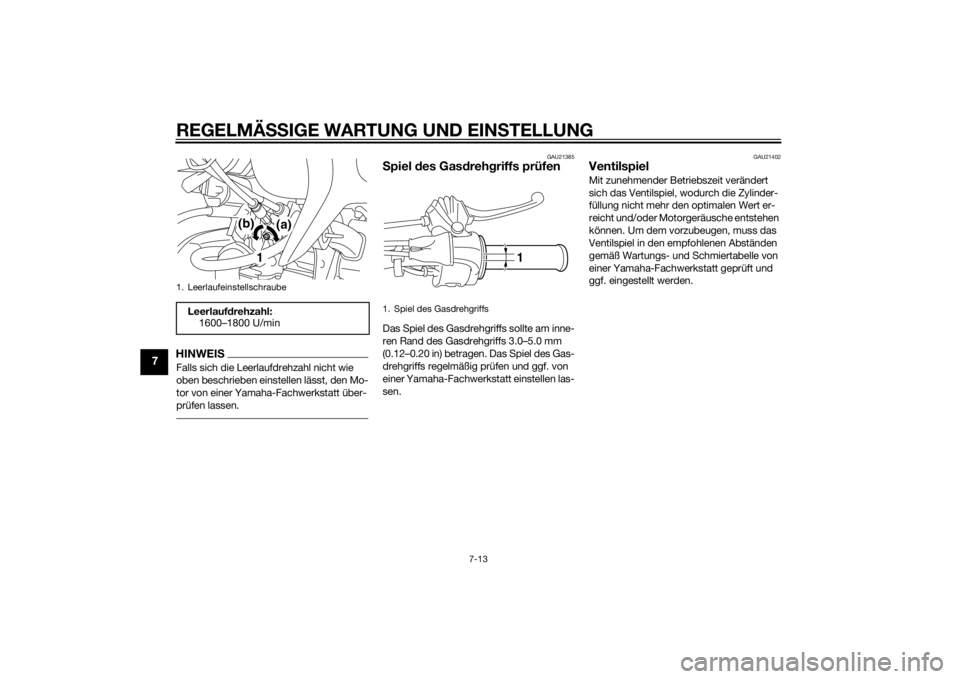

Leerlauf drehzahl einstellenDie Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.HINWEISFür diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Den Motor anlassen und einige Minu- ten lang bei einer Drehzahl von 1000–
2000 U/min warm laufen lassen, gele-
gentlich die Drehzahl auf 4000–5000
U/min erhöhen.HINWEISDer Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.3. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
Anzu
gsmoment:
Befestigungsschraube Auspuffen-
drohr:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2CJ82G0.book Page 12 Tuesday, June 17, 2014 11:37 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
7-13
7
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. LeerlaufeinstellschraubeLeerlauf drehzahl:
1600–1800 U/min
(a)
(b)
1
1. Spiel des Gasdrehgriffs
1
U2CJ82G0.book Page 13 Tuesday, June 17, 2014 11:37 AM
