2015 YAMAHA TTR50 Betriebsanleitungen (in German)

BESCHREIBUNG
3-1
3
GAU10411
Linke Seitenansicht
12 34 5
76
1. Kraftstoffhahn (Seite 4-7)
2. Leerlaufeinstellschraube (Seite 7-12)
3. Luftfiltereinsatz (Seite 7-9)
4. Sicherung (Seite 7-25)
5. Batterie (Seite 7-24)
6. Motoröl-Ablassschraube (Seite 7-8)
7. Fußschalthebel (Seite 4-3)
U2CJ82G0.book Page 1 Tuesday, June 17, 2014 11:37 AM

BESCHREIBUNG
3-2
3
GAU10421
Rechte Seitenansicht
4
65 3 2
1
1. Sitzbank (Seite 4-8)
2. Kraftstofftank-Verschluss (Seite 4-4)
3. Zündkerzenstecker (Seite 7-7)
4. Fußbremshebel (Seite 4-3)
5. Kupplungs-Einstellschraube (Seite 7-16)
6. Motoröl-Einfüllschraubverschluss (Seite 7-8)U2CJ82G0.book Page 2 Tuesday, June 17, 2014 11:37 AM

BESCHREIBUNG
3-3
3
GAU10431
Be dienun gselemente un d Instrumente
14
5
2
6
3
1. Motorstoppschalter (Seite 4-1)
2. Chokehebel (Seite 4-8)
3. Zündschloss (Seite 4-1)
4. Handbremshebel (Seite 4-3)
5. Gasdrehgriff (Seite 7-13)
6. Starterschalter (Seite 4-1)
U2CJ82G0.book Page 3 Tuesday, June 17, 2014 11:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40341
ZündschlossDas Zündschloss schaltet die Zündung ein
und aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU10631
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45752
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10073
Den Zün dschlüssel niemals auf “OFF”
stellen währen d d as Fahrzeu g in Bewe-
g un g ist, an dernfalls wir d d as elektri-
sche System aus geschaltet un d kann zu
Kontrollverlust o der einem Unfall führen.
GAU1234H
LenkerarmaturenLinks
Rechts 1. Motorstoppschalter “ / ”
1. Starterschalter “ ”
1
U2CJ82G0.book Page 1 Tuesday, June 17, 2014 11:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU12661
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter
auf “ ” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12713
S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 6-1.
GAU39865

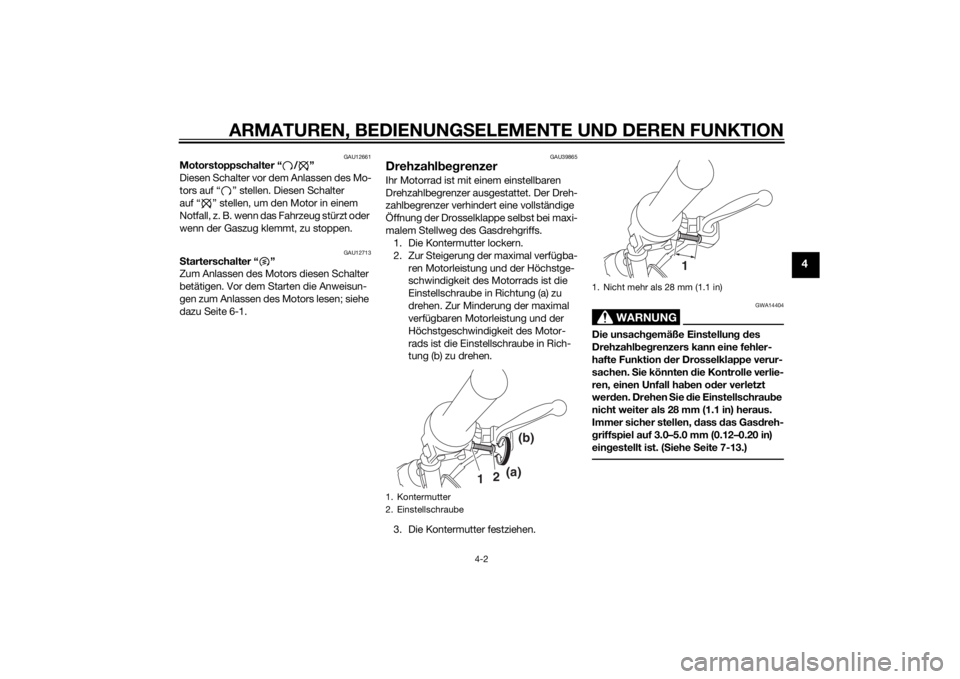

Drehzahl beg renzerIhr Motorrad ist mit einem einstellbaren
Drehzahlbegrenzer ausgestattet. Der Dreh-
zahlbegrenzer verhinde rt eine vollständige
Öffnung der Drosselklappe selbst bei maxi-
malem Stellweg des Gasdrehgriffs. 1. Die Kontermutter lockern.
2. Zur Steigerung der maximal verfügba-
ren Motorleistung und der Höchstge-
schwindigkeit des Motorrads ist die
Einstellschraube in Richtung (a) zu
drehen. Zur Minderung der maximal
verfügbaren Motorleistung und der
Höchstgeschwindigkeit des Motor-
rads ist die Einstellschraube in Rich-
tung (b) zu drehen.
3. Die Kontermutter festziehen.
WARNUNG
GWA14404
Die unsach gemäße Einstellun g d es
Drehzahl beg renzers kann eine fehler-
hafte Funktion der Drosselklappe verur-
sachen. Sie könnten die Kontrolle verlie-
ren, einen Unfall ha ben o der verletzt
wer den. Drehen Sie die Einstellschrau be
nicht weiter als 28 mm (1.1 in) heraus.
Immer sicher stellen, d ass das Gas dreh-
g riffspiel auf 3.0–5.0 mm (0.12–0.20 in)
ein gestellt ist. ( Siehe Seite 7-13.)
1. Kontermutter
2. Einstellschraube
1 2
(b)
(a)
1. Nicht mehr als 28 mm (1.1 in)
1
U2CJ82G0.book Page 2 Tuesday, June 17, 2014 11:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU39852
FußschalthebelDieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit ständig im Eingriff stehenden
Gangrädern ausgestattet. Der Fußschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der
untersten Stellung.
GAU12892
Han dbremshe belDer Bremshebel befindet sich an der rech-
ten Seite des Lenkers. Zur Betätigung der
Vorderradbremse den Hebel zum Gasdreh-
griff ziehen.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
2. Neutralstellung
1. Handbremshebel
1
1. Fußbremshebel
1
U2CJ82G0.book Page 3 Tuesday, June 17, 2014 11:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
4
GAU13183

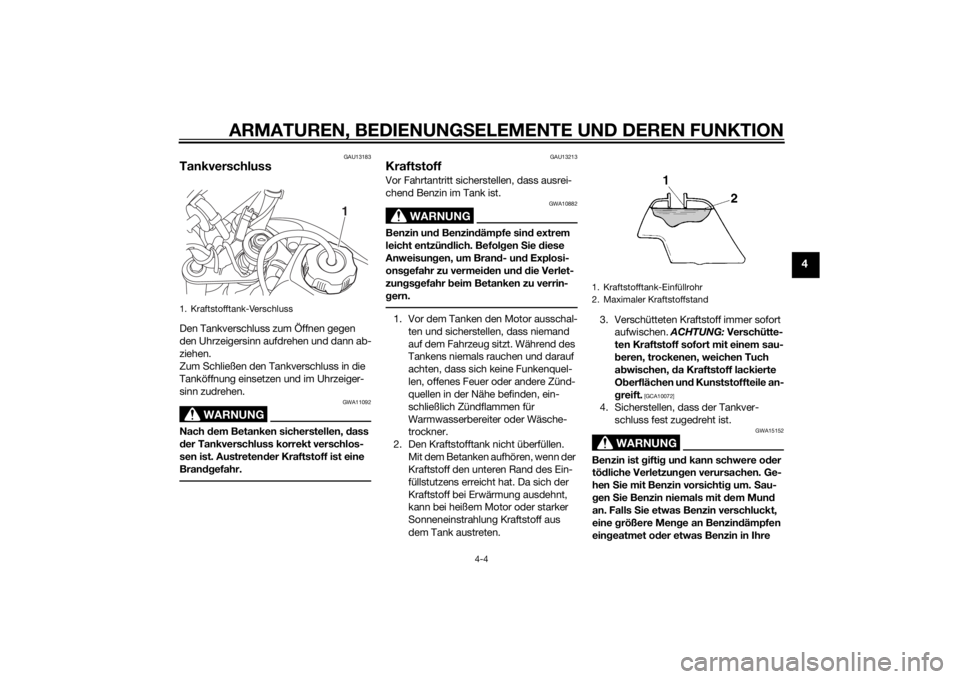

TankverschlussDen Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13213
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten. 3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-
g en Sie Benzin niemals mit dem Mun d
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
1. Kraftstofftank-Verschluss
1
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
U2CJ82G0.book Page 4 Tuesday, June 17, 2014 11:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
4
Augen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
GAU50253
Für Kana daACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schä den
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.Ihr Yamaha Motor wurde für den Betrieb
mit bleifreiem Normalbenzin mit einer Ok-
tanzahl von mindestens 86 [(R+M)/2] oder mit einer Research-Oktanzahl von mindes-
tens 91 entwickelt. Wenn Klopfen (oder
Klingeln) auftritt, wechseln Sie zu einer an-
deren Kraftstoffmarke oder tanken Sie Su-
per bleifrei. Die Verwendung von bleifreiem
Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Für Europa
ACHTUNG
GCA11401
Ausschließlich
bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoffreserve: 0.4 L (0.11 US gal, 0.09 Imp.gal)
Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol
(E10) zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoffreserve: 0.4 L (0.11 US gal, 0.09 Imp.gal)
