2015 YAMAHA NMAX 125 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
3-1
3
SAUN0263
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones del interruptor principal.NOTAEl interruptor principal/bloqueo de direc-
ción está provisto de una tapa de bocalla-
ve. (Véanse en la página 3-2 las
instrucciones para abrir y cerrar la tapa de
bocallave).
SAU60600
ON (ABIERTO)
Todos los circuitos eléctricos reciben co-
rriente; la luz de la instrumentación, el pilo-
to trasero y las luces de posición se
encienden y se puede arrancar el motor. La
llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10686
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
ON
OFF
LOCK
1. Empujar.
2. Girar.12
chapter3 Page 1 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-2
3
Para desbloquear la dirección1. Introduzca la llave.
2. Con la llave en la posición “LOCK”,empújela hacia dentro y gírela a la po-
sición “OFF”.
SAUN0352
Tapa de la bocallavePara abrir la tapa de bocallaveIntroduzca la parte superior de la llave en el
receptáculo de la tapa de la bocallave
como se muestra y, seguidamente, gire la
llave a la derecha para abrir la tapa.
Para cerrar tapa de la bocallavePulse el botón “PUSH SHUT” para cerrar la
tapa de la bocallave.
SAU49398
Luces indicadoras y de aviso
SAU11032
Luces indicadoras de intermitencia
“” y“”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
1. Empujar.
2. Girar.12
1. Botón “PUSH SHUT”
2. Parte superior de la llave1
2
1. Luz indicadora de intermitencia derecha“”
2. Luz indicadora de la luz de carretera “ ”
3. Luz de aviso de la temperatura del líquido refrigerante “ ”
4. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora de intermitencia izquierda “”
654
123
ABS
chapter3 Page 2 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-3
3
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU67440
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.NOTASi el motor se recalienta, consulte las ins-
trucciones adicionales de la página 6-39.
SAU42775
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la página
3-9 una explicación del dispositivo de auto-
diagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAUU1810
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha 
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-10
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se encien-
de o parpadea durante la marcha, el sis-
tema de frenos pasa a funcionar del
modo convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
ciende en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las ruedas en las frenadas de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.NOTALa luz de aviso del sistema ABS puede en-
cenderse cuando se acelera el motor con el
vehículo sobre su caballete central, pero
esto no es una indicación de avería.
ABS
chapter3 Page 3 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-4
3
SAUN0981
Indicador multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.
El indicador multifunción está provisto de
los elementos siguientes: un velocímetro
 un reloj
 un indicador de gasolina
 un indicador del consumo instantáneo
de gasolina
 un visor multifunciónNOTAAsegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.
 Reino Unido: Para cambiar la indica-
ción del velocímetro entre km/h y
MPH, pulse el botón “SELECT” du-
rante un segundo cuando el visor mul-
tifunción se encuentre en modo
cuentakilómetros, cuentakilómetros
parcial 1 o cuentakilómetros parcial 2.Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo. Reloj
El reloj indica la hora en el sistema de 12
horas.
Para poner el reloj en hora
1. Gire la llave a la posición “ON”.
2. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
5. Pulse el botón “RESET” para ajustar
los minutos.
6. Pulse el botón “SELECT” y luego suél- telo para iniciar el reloj.

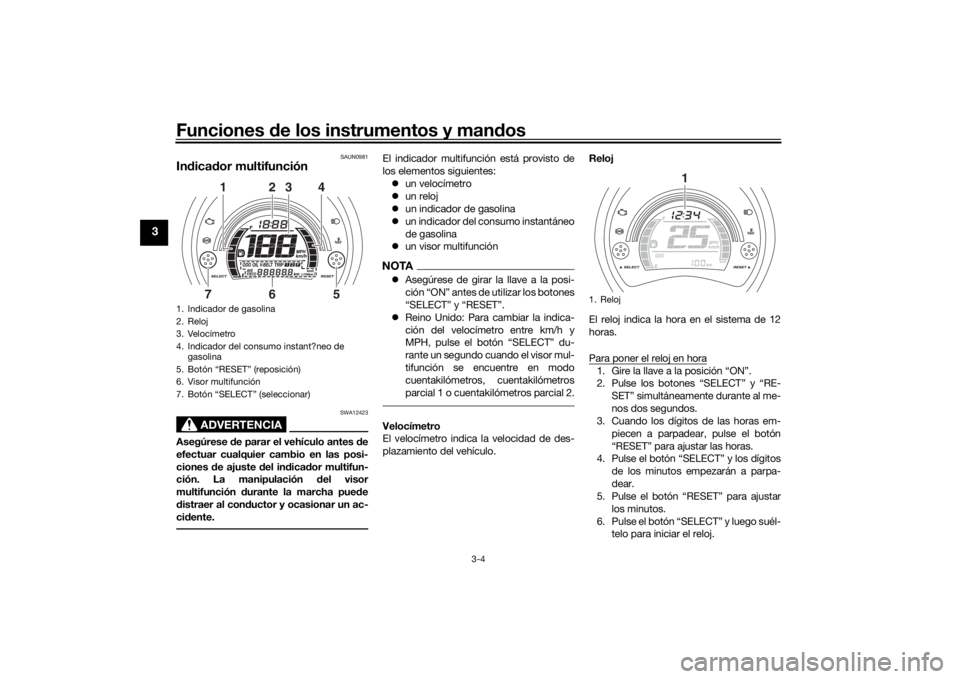

1. Indicador de gasolina
2. Reloj
3. Velocímetro
4. Indicador del consumo instant?neo de gasolina
5. Botón “RESET” (reposición)
6. Visor multifunción
7. Botón “SELECT” (seleccionar)
2
3
1
4
6
7
5
1. Reloj
1
chapter3 Page 4 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-5
3
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento y el indicador de aviso del nivel de
gasolina “ ” comiencen a parpadear,
ponga gasolina lo antes posible.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un problema en el circuito
eléctrico, se repite la secuencia siguiente
hasta que se corrige el fallo: los segmentos
del nivel de gasolina y el indicador de aviso
del nivel de gasolina “ ” parpadean ocho
veces y luego se apagan durante aproxi-madamente 3 segundos. Cuando ocurra
esto, haga revisar el circuito eléctrico en un
concesionario Yamaha.
Indicador del consumo instantáneo de
gasolina
Este indicador muestra el consumo instan-
táneo de gasolina.
Según el ajuste seleccionado para la indi-
cación del consumo instantáneo de gasoli-
na “F/ECO”, los segmentos aumentan o
disminuyen.
 km/L y MPG (Reino Unido): El número
de segmentos aumenta cuanto más
eficiente es el funcionamiento del ve-
hículo. 
L/100 km: el número de segmentos
disminuye cuanto más eficiente es el
funcionamiento del vehículo.
Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:  un cuentakilómetros
 dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
 un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el último segmento del in-
dicador de gasolina empezó a parpa-
dear)
 un indicador del consumo instantáneo
de gasolina
1. Indicador de gasolina
2. Indicador de aviso del nivel de gasolina “ ”
1
2
1. Indicador del consumo instantáneo de ga-
solina
1
1. Visor multifunción
1
chapter3 Page 5 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-6
3
un indicador del consumo medio de
gasolina
 un cuentakilómetros de cambio de
aceite
 un cuentakilómetros de cambio de la
correa trapezoidal
 un indicador de cambio de aceite
 un indicador de cambio de la correa
trapezoidal
 un indicador de código de error
Excepto Reino Unido:Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y
“TRIP 2”, cuentakilómetros de cambio de
aceite “OIL TRIP”, cuentakilómetros de
cambio de la correa trapezoidal “V-BELT
TRIP”, consumo instantáneo de gasolina
“F/ECO” (km/L o L/100 km) y consumo me-
dio de gasolina “AVE F/ECO” (km/L o L/100
km) en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO
Reino Unido:Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y “TRIP 2”, cuentakilómetros de cambio de
aceite “OIL TRIP”, cuentakilómetros de
cambio de la correa trapezoidal “V-BELT
TRIP”, consumo instantáneo de gasolina
“F/ECO” (MPG o L/100 km) y consumo me-
dio de gasolina “AVE F/ECO” (MPG o L/100
km) en el orden siguiente:
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO
Si el indicador de aviso del nivel de
gasolina “ ” y el último segmento del indi-
cador del nivel de gasolina comienzan a
parpadear, la indicación cambia automáti-
camente a cuentakilómetros parcial en re-
serva “TRIP F” y comienza a contar la
distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre cuentakilóme-
tros parciales, cuentakilómetros, cuentaki-
lómetros de cambio de aceite,
cuentakilómetros de cambio de la correa
trapezoidal, consumo instantáneo de gaso-
lina y consumo medio de gasolina en el or-
den siguiente:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F Para poner un cuenta
kilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo.
NOTA Si no lo pone a cero de forma manual,
el cuentakilómetros parcial en reserva
de gasolina se pone a cero automáti-
camente y se restablece la indicación
anterior después de repostar y reco-
rrer 5 km (3 mi).
 Si no pone a cero los cuentakilóme-
tros parciales 1 y 2, se pondrán a cero
y continuarán contando cuando lle-
guen a 9999.9.
 El cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede po-
ner a cero.
chapter3 Page 6 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-7
3
Modo de consumo instantáneo de gaso-
lina
La indicación de consumo instantáneo de
gasolina se puede seleccionar en “km/L” o
“L/100 km” y “MPG” o “L/100 km” (Reino
Unido). “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
 “MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón “SELECT” durante un se-
gundo.
NOTA Cuando circula a menos de 10 km/h
(6 mi/h), el visor muestra la indicación
“_ _._”.
 Cuando se selecciona MPG, no se
muestra ningún indicador de unida-
des.Modo de media del consumo de gasoli-
na
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación de consumo medio de gaso-
lina se puede seleccionar en “km/L” o
“L/100 km” y “MPG” o “L/100 km” (Reino
Unido). 
“km/L”: distancia media que se puede
recorrer con 1.0 L de gasolina.
 “L/100 km”: cantidad media de gaso-
lina necesaria para recorrer 100 km.
 “MPG”: Distancia media que se pue-
de recorrer con 1.0 Imp.gal de gasoli-
na en las condiciones de marcha del
momento.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón “SELECT” durante un segundo.
Para reiniciar la indicación del consumo
medio de gasolina, pulse el botón “RESET”
durante al menos un segundo.
NOTA Después de reiniciar el consumo me-
dio de gasolina, se muestra “_ _._”
hasta que el vehículo ha recorrido
0.1 km (0.06 mi).
 Cuando se selecciona MPG, no se
muestra ningún indicador de unida-
des.
1. Pantalla del consumo instantáneo de
gasolina
1
1. Pantalla del consumo medio de gasolina
1
chapter3 Page 7 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-8
3
Cuentakilómetros de cambio de aceite
El cuentakilómetros de cambio de aceite
muestra la distancia recorrida desde la últi-
ma vez que se puso a cero (el último cam-
bio de aceite).
El indicador de cambio de aceite “OIL” se
enciende a los primeros 1000 km (600 mi),
luego a los 6000 km (3500 mi) y posterior-
mente cada 6000 km (3500 mi) para indicar
que se debe cambiar el aceite del motor.
Después de cambiar el aceite del motor,
reinicie el cuentakilómetros de cambio de
aceite y el indicador de cambio de aceite.
Para reiniciarlos los dos, seleccione el
cuentakilómetros de cambio de aceite y, a
continuación, pulse el botón “RESET” du-
rante un segundo. A continuación, mientras
“OIL” y el cuentakilómetros parcial de cam-bio de aceite parpadean, pulse el botón
“RESET” durante tres segundos. El indica-
dor de cambio de aceite se reinicia.
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), deberá reini-
ciar el indicador para que este pueda indi-
car en el momento correcto el siguiente
cambio periódico.
Cuentakilómetros de cambio de la co-
rrea trapezoidal
El cuentakilómetros de cambio de la correa
trapezoidal muestra la distancia recorrida
desde que se puso a cero por última vez (es
decir, desde el último cambio de la correa).Posteriormente, el indicador de cambio de
la correa trapezoidal “V-BELT” parpadea
cada 18000 km (10500 mi) para indicar que
se debe cambiar la correa.
Después de cambiar la correa, reinicie el
cuentakilómetros de cambio de la correa
trapezoidal y el indicador. Para reiniciarlos
los dos, seleccione el cuentakilómetros de
cambio de la correa trapezoidal y, a conti-
nuación, pulse el botón “RESET” durante
un segundo. A continuación, mientras
“V-BELT” y el cuentakilómetros de cambio
de la correa trapezoidal parpadean, pulse
el botón “RESET” durante tres segundos.
El indicador de cambio de la correa trape-
zoidal se reinicia.
Si cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá reiniciar el cuentakilóme-
tros de cambio para que el siguiente inter-
valo se indique en el momento correcto.1. Indicador de cambio de aceite “OIL”
2. Cuentakilómetros de cambio de aceite
2
1
1. Indicador de cambio de la correa
trapezoidal “V-BELT”
2. Cuentakilómetros de cambio de correa trapezoidal
2
1
chapter3 Page 8 Tuesday, March 24, 2015 8:40 PM
