Page 89 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU58021

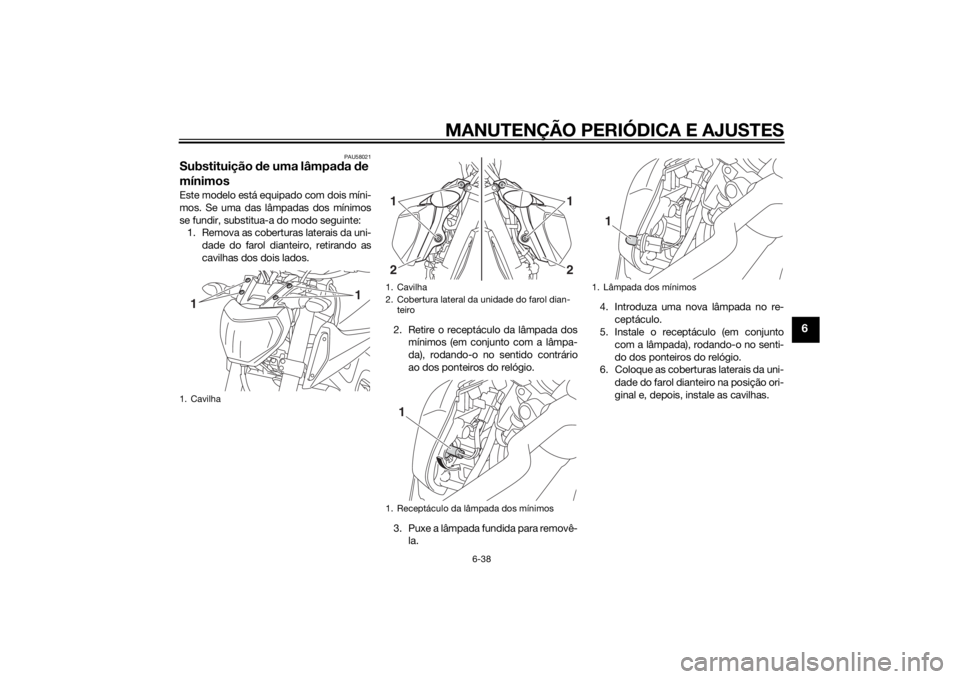

Substituição de uma lâmpa da de
mínimosEste modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Remova as coberturas laterais da uni-
dade do farol dianteiro, retirando as
cavilhas dos dois lados.
2. Retire o receptáculo da lâmpada dosmínimos (em conjunto com a lâmpa-
da), rodando-o no sentido contrário
ao dos ponteiros do relógio.
3. Puxe a lâmpada fundida para removê- la. 4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no senti-
do dos ponteiros do relógio.
6. Coloque as coberturas laterais da uni-
dade do farol dianteiro na posição ori-
ginal e, depois, instale as cavilhas.1. Cavilha
1
1
1. Cavilha
2. Cobertura lateral da unidade do farol dian-teiro
1. Receptáculo da lâmpada dos mínimos1
1
2
2
1
1. Lâmpada dos mínimos
1
U1RCP1P0.book Page 38 Friday, May 23, 2014 10:37 AM
Page 90 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
PAU24351
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização d e serviços na rod a traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU44792
Ro
da da frente (para mo delos
sem sistema ABS)
AVISO
PWA14841
Para mo delos com sistema ABS, solicite
a um concessionário Yamaha que remo-
va e instale a ro da.
PAU56270
Remoção d a roda dianteira
AVISO
PWA10822
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo d e este
tombar.1. Desaperte a cavilha de aperto do eixo da roda dianteira e, em seguida, o
eixo da roda e as cavilhas da pinça do
travão.
U1RCP1P0.book Page 39 Friday, May 23, 2014 10:37 AM
Page 91 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6
2. Levante a roda da frente do chão deacordo com o procedimento descrito
na secção anterior “Suporte do moto-
ciclo”.
3. Retire a pinça do travão de cada lado, retirando as respectivas cavilhas.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar as pinças do
travão, caso contrário as pastilhas
d o travão serão fecha das força da-
mente.
[PCA11052]
4. Puxe o eixo da roda para fora e retire a roda.
Instalação da ro da da frente
1. Levante a roda entre as pernas da for- quilha.
2. Introduza o eixo da roda.
3. Instale as pinças do travão, colocan- do as respetivas cavilhas.NOTACertifique-se de que existe espaço sufi-
ciente entre as pastilhas do travão antes de
instalar as pinças nos discos do travão.4. Desça a roda da frente de modo que
fique pousada no chão e, depois, co-
loque o descanso lateral em baixo. 5. Aperte o eixo da roda, a cavilha de
aperto do eixo da roda da frente e, fi-
nalmente, as cavilhas da pinça do tra-
vão em conformidade com os binários
especificados.
6. Exerça força no sentido descendente sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
1. Cavilha de aperto do eixo da roda dianteira
2. Eixo da roda
3. Cavilha da pinça do travão
3
2
1
1. Cavilha da pinça do travão
2. Pinça do travão
12
Binários d e aperto:
Eixo da roda: 65 Nm (6.5 m·kgf, 47 ft·lbf)
Cavilha de aperto do eixo da roda
da frente: 23 Nm (2.3 m·kgf, 17 ft·lbf)
Cavilha da pinça do travão:
35 Nm (3.5 m·kgf, 25 ft·lbf)
U1RCP1P0.book Page 40 Friday, May 23, 2014 10:37 AM
Page 92 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
PAU44802
Roda de trás (para mo delos sem
sistema ABS)
AVISO
PWA14841
Para mo delos com sistema ABS, solicite
a um concessionário Yamaha que remo-
va e instale a ro da.
PAU56701
Remoção d a roda de trás
AVISO
PWA10822
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.1. Desaperte a porca do eixo. 2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-39.
3. Retire a porca do eixo.
4. Desaperte totalmente a contraporca em ambos os lados do braço oscilan-
te.
5. Rode as cavilhas ajustadoras da folga da corrente de transmissão totalmen-
te na direcção (a) e empurre a roda
para a frente. 6. Retire a corrente de transmissão do
carreto traseiro.
NOTASe for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.
Não é possível retirar a corrente de
transmissão.7. Enquanto segura no braço da pinça
do travão, puxe o eixo da roda para
fora e retire a roda. PRECAUÇÃO:
Não accione o travão depois de a
ro da e o d isco do travão terem si do
1. Porca do eixo
1
1. Cavilha ajustadora da folga da corrente de
transmissão
2. Contraporca
(a)1
2
U1RCP1P0.book Page 41 Friday, May 23, 2014 10:37 AM
Page 93 of 110
![YAMAHA MT-09 2015 Manual de utilização (in Portuguese) MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
removidos, caso contrário as pasti-
lhas do travão serão forçad as a fe-
char.
[PCA11073]
Instalação da ro da de trás
1. Instale a roda e o braço d YAMAHA MT-09 2015 Manual de utilização (in Portuguese) MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
removidos, caso contrário as pasti-
lhas do travão serão forçad as a fe-
char.
[PCA11073]
Instalação da ro da de trás
1. Instale a roda e o braço d](/manual-img/51/50894/w960_50894-92.png)
MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
removidos, caso contrário as pasti-
lhas do travão serão forçad as a fe-
char.
[PCA11073]
Instalação da ro da de trás
1. Instale a roda e o braço da pinça do travão, inserindo o eixo da roda pelo
lado esquerdo.NOTACertifique-se de que a fenda no braço
da pinça do travão está encaixado so-
bre o retentor no braço oscilante.
Certifique-se de que existe espaço
suficiente entre as pastilhas do travão
antes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo.
4. Desça a roda de trás de modo que fi- que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
5. Ajuste a folga da corrente de trans- missão. (Consulte a página 6-22.)
6. Aperte a porca do eixo e, depois, aperte as contraporcas em conformi-
dade com os binários especificados.
PAU25872
Detecção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
1. Eixo da roda
1
1. Fenda
2. Retentor
Binários d e aperto:
Porca do eixo: 150 Nm (15 m·kgf, 108 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
U1RCP1P0.book Page 42 Friday, May 23, 2014 10:37 AM
Page 94 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-43
6
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.U1RCP1P0.book Page 43 Friday, May 23, 2014 10:37 AM
Page 95 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-44
6
PAU42365
Tabelas de detecção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
U1RCP1P0.book Page 44 Friday, May 23, 2014 10:37 AM
Page 96 of 110

MANUTENÇÃO PERIÓDICA E AJUSTES
6-45
6
Sobreaquecimento do motor
AVISO
PWA10401
Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do muito quente e o vapor po dem
ser expeli dos sob pressão, pod endo provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
Depois de retirar o parafuso retentor da tampa do ra dia dor, coloque um ped aço de pano espesso, tal como uma toalha,
sobre a tampa do ra dia dor, e d epois rod e lentamente a tampa no senti do contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão resi dual. Quand o o ruído sibilante parar, prima a tampa enquanto a ro da
no senti do contrário ao dos ponteiros d o relógio e, de segui da, retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariament e água da torneira, desde que seja substituída pelo líquido refrigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U1RCP1P0.book Page 45 Friday, May 23, 2014 10:37 AM
