REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-30
6
MT09 MT09A

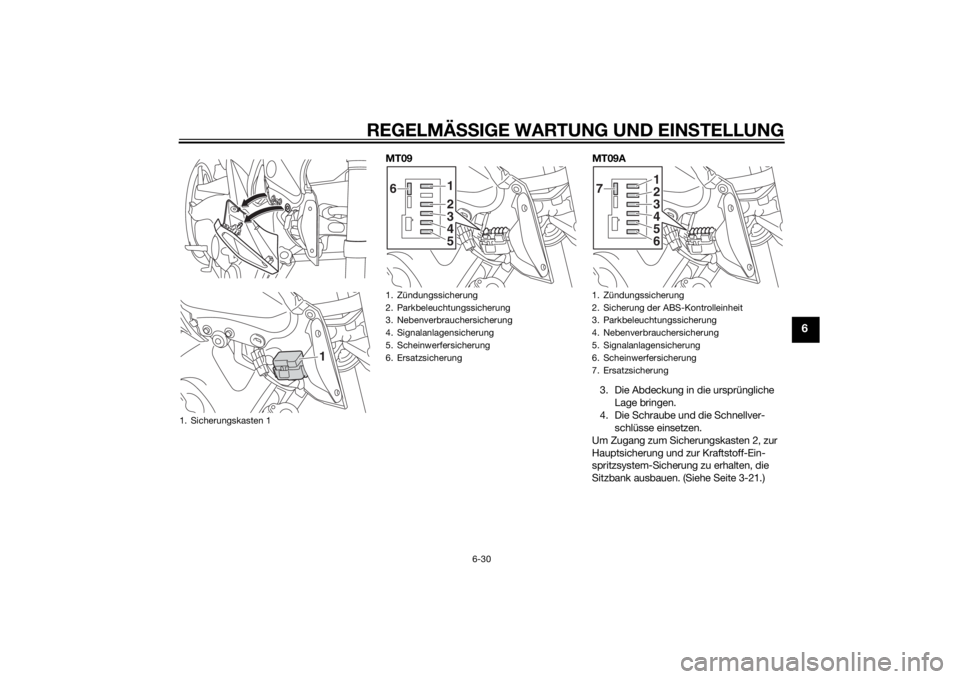

3. Die Abdeckung in die ursprüngliche Lage bringen.
4. Die Schraube und die Schnellver- schlüsse einsetzen.

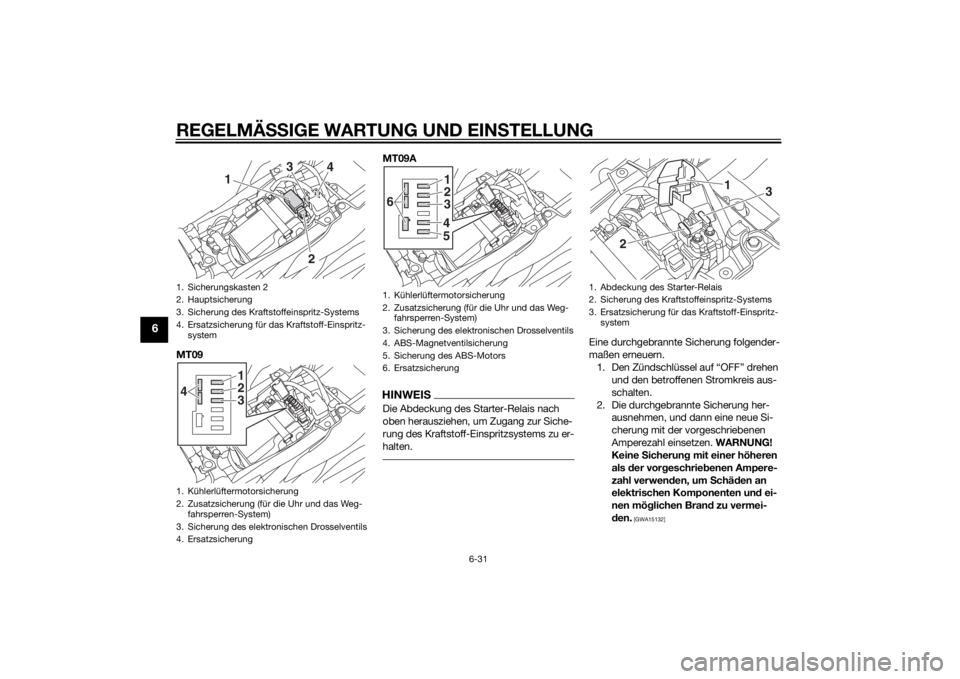

Um Zugang zum Sicherungskasten 2, zur
Hauptsicherung und zur Kraftstoff-Ein-
spritzsystem-Sicherung zu erhalten, die
Sitzbank ausbauen. (Siehe Seite 3-21.)
1. Sicherungskasten 1
1
1. Zündungssicherung
2. Parkbeleuchtungssicherung
3. Nebenverbrauchersicherung
4. Signalanlagensicherung
5. Scheinwerfersicherung
6. Ersatzsicherung
12
6
345
1. Zündungssicherung
2. Sicherung der ABS-Kontrolleinheit
3. Parkbeleuchtungssicherung
4. Nebenverbrauchersicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
123
7
456
U1RCG1G0.book Page 30 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-31
6
MT09 MT09A
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um Schäd en an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
1. Sicherungskasten 2
2. Hauptsicherung
3. Sicherung des Kraftstoffeinspritz-Systems
4. Ersatzsicherung für das Kraftstoff-Einspritz-
system
1. Kühlerlüftermotorsicherung
2. Zusatzsicherung (für die Uhr und das Weg- fahrsperren-System)
3. Sicherung des elektronischen Drosselventils
4. Ersatzsicherung
2
3
4
1
123
4
1. Kühlerlüftermotorsicherung
2. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
3. Sicherung des elektronischen Drosselventils
4. ABS-Magnetventilsicherung
5. Sicherung des ABS-Motors
6. Ersatzsicherung
123
6
45
1. Abdeckung des Starter-Relais
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz- system
1
2
3
U1RCG1G0.book Page 31 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-32
6
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU58001
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschäd ig en:
 Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit d en
Fin gern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
 Streuschei be
Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ac h

ten.
Vor geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Nebenverbrauchersicherung: 2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung:
15.0 A
Sicherung des ABS-Motors: MT09A 30.0 A
ABS-Magnetventilsicherung: MT09A 15.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit:
MT09A 7.5 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
U1RCG1G0.book Page 32 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-33
6

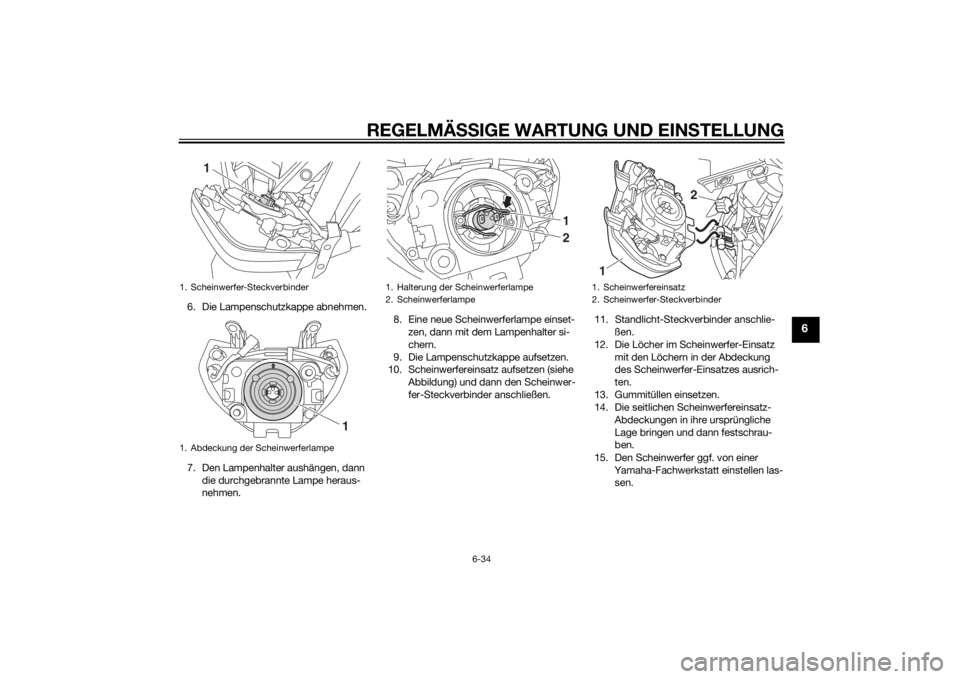

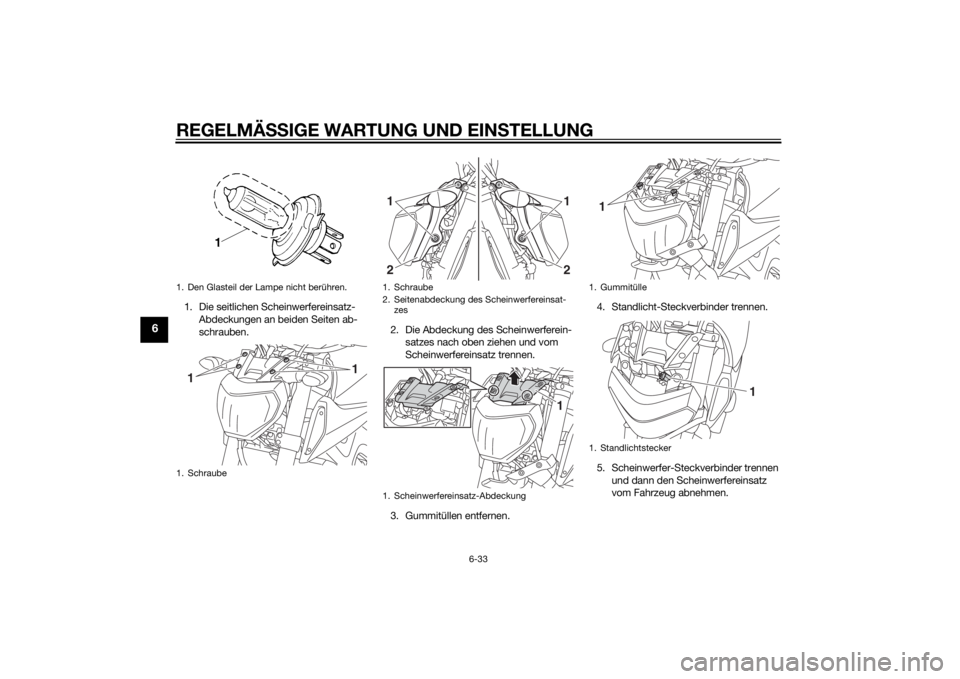

1. Die seitlichen Scheinwerfereinsatz-
Abdeckungen an beiden Seiten ab-
schrauben. 2. Die Abdeckung des Scheinwerferein-
satzes nach oben ziehen und vom
Scheinwerfereinsatz trennen.
3. Gummitüllen entfernen. 4. Standlicht-Steckverbinder trennen.
5. Scheinwerfer-Steckverbinder trennen
und dann den Scheinwerfereinsatz
vom Fahrzeug abnehmen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1
1. Schraube
2. Seitenabdeckung des Scheinwerfereinsat-zes
1. Scheinwerfereinsatz-Abdeckung1
1
2
21
1. Gummitülle
1. Standlichtstecker1
1
U1RCG1G0.book Page 33 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-34
6
6. Die Lampenschutzkappe abnehmen.
7. Den Lampenhalter aushängen, dann
die durchgebrannte Lampe heraus-
nehmen. 8. Eine neue Scheinwerferlampe einset-
zen, dann mit dem Lampenhalter si-
chern.
9. Die Lampenschutzkappe aufsetzen.
10. Scheinwerfereinsatz aufsetzen (siehe
Abbildung) und dann den Scheinwer-
fer-Steckverbinder anschließen. 11. Standlicht-Steckverbinder anschlie-
ßen.
12. Die Löcher im Scheinwerfer-Einsatz mit den Löchern in der Abdeckung
des Scheinwerfer-Einsatzes ausrich-
ten.
13. Gummitüllen einsetzen.
14. Die seitlichen Scheinwerfereinsatz- Abdeckungen in ihre ursprüngliche
Lage bringen und dann festschrau-
ben.
15. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-sen.1. Scheinwerfer-Steckverbinder
1. Abdeckung der Scheinwerferlampe
1
1
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
12
1. Scheinwerfereinsatz
2. Scheinwerfer-Steckverbinder1
2
U1RCG1G0.book Page 34 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-35
6
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24205

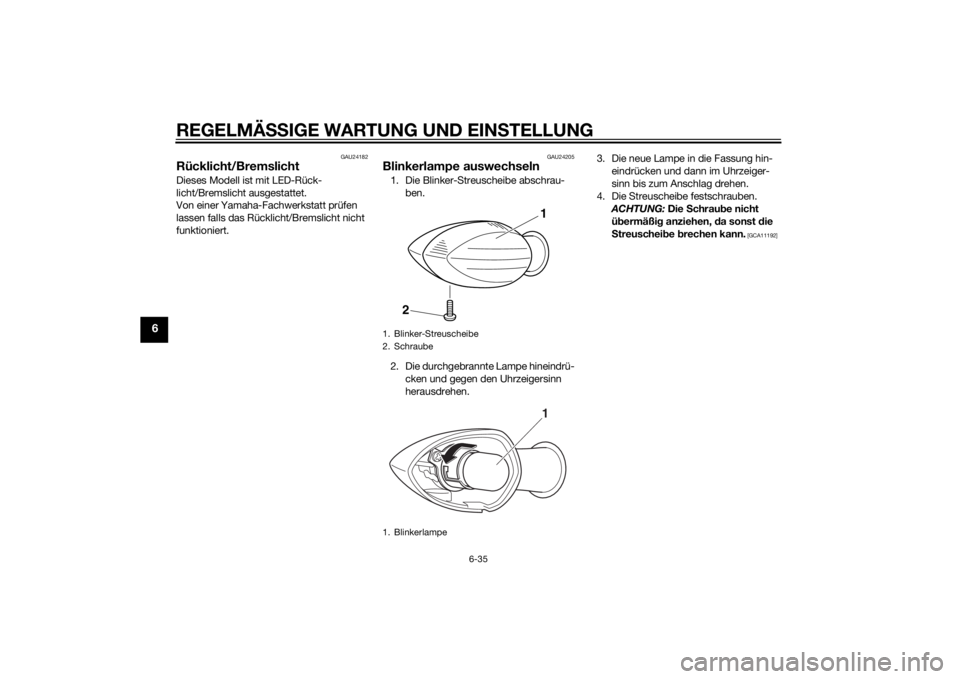

Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192]
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
U1RCG1G0.book Page 35 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-36
6
GAU58010
Kennzeichenleuchten-Lampe

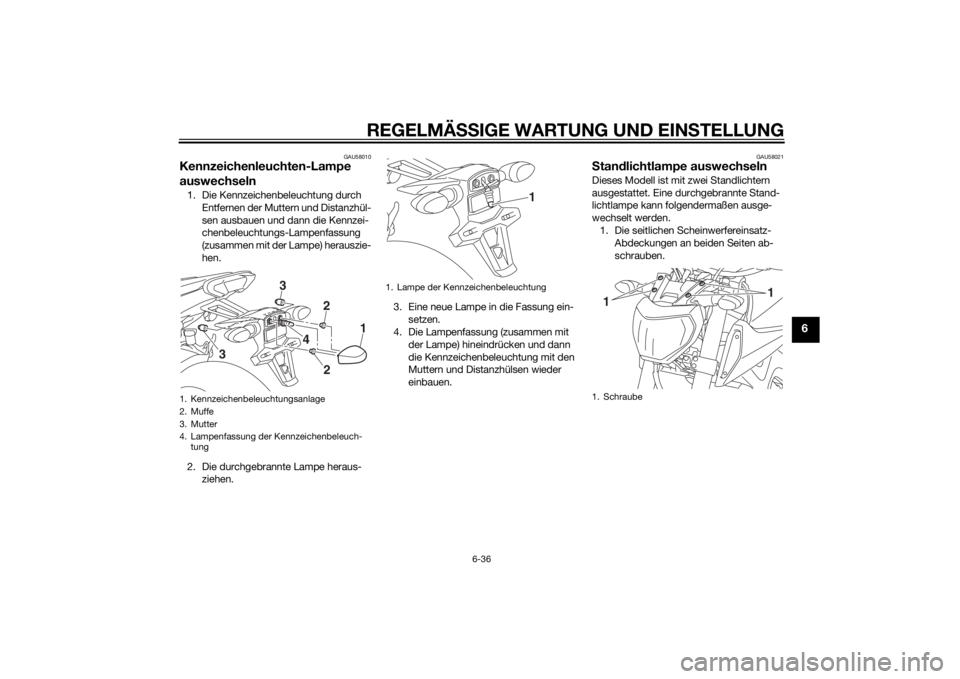

auswechseln1. Die Kennzeichenbeleuchtung durch
Entfernen der Muttern und Distanzhül-
sen ausbauen und dann die Kennzei-
chenbeleuchtungs-Lampenfassung
(zusammen mit der Lampe) herauszie-
hen.
2. Die durchgebrannte Lampe heraus- ziehen. 3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Lampenfassung (zusammen mit
der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit den
Muttern und Distanzhülsen wieder
einbauen.
GAU58021
Stand lichtlampe auswechselnDieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.

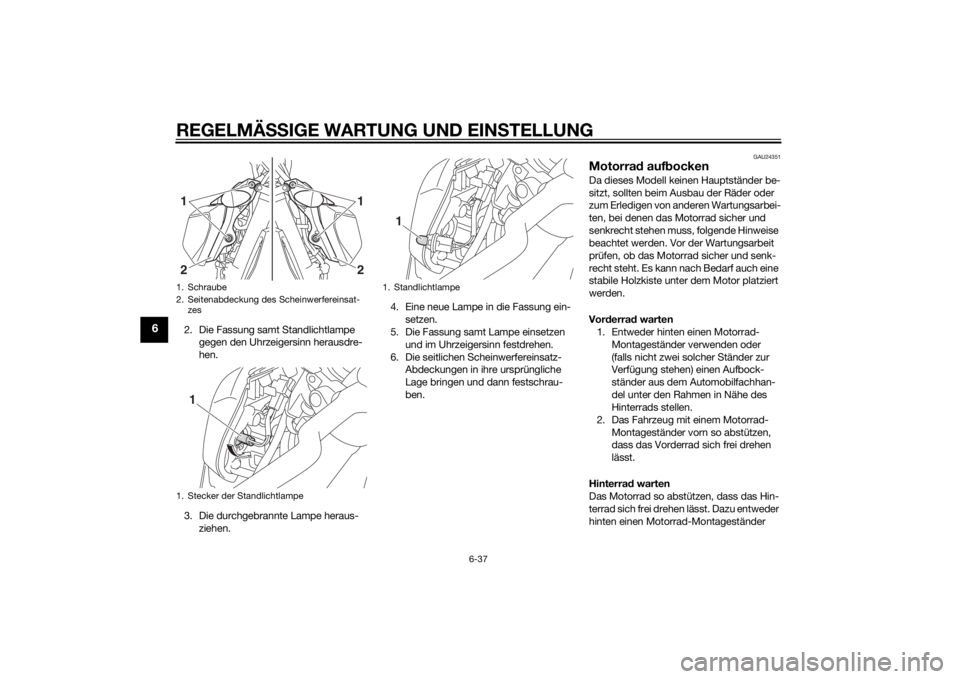

1. Die seitlichen Scheinwerfereinsatz- Abdeckungen an beiden Seiten ab-
schrauben.
1. Kennzeichenbeleuchtungsanlage
2. Muffe
3. Mutter
4. Lampenfassung der Kennzeichenbeleuch-tung
1
22
4
3
3
1. Lampe der Kennzeichenbeleuchtung
1
1. Schraube
1
1
U1RCG1G0.book Page 36 Wednesday, May 21, 2014 3:50 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-37
6
2. Die Fassung samt Standlichtlampe
gegen den Uhrzeigersinn herausdre-
hen.
3. Die durchgebrannte Lampe heraus- ziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Die seitlichen Scheinwerfereinsatz- Abdeckungen in ihre ursprüngliche
Lage bringen und dann festschrau-
ben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
1. Schraube
2. Seitenabdeckung des Scheinwerfereinsat- zes
1. Stecker der Standlichtlampe1
1
2
2
1
1. Standlichtlampe
1
U1RCG1G0.book Page 37 Wednesday, May 21, 2014 3:50 PM
