2015 YAMAHA MT-07 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
“AVE_ _._ L/100 km”: cantidad media
de gasolina necesaria para recorrer
100 km.
 “AVE_ _._ MPG” (solo en Reino Uni-
do): distancia media que se puede re-
correr con 1.0 Imp.gal de gasolina.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón de ajuste izquierdo durante un se-
gundo.
Para reiniciar el consumo medio de gasoli-
na, pulse el botón de ajuste derecho duran-
te al menos un segundo.NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).
In dicación de la temperatura d el refrige-
rante
Muestra la temperatura del líquido refrige-
rante entre 40 °C y 116 °C en incrementos
de 1 °C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-44).NOTA Cuando la temperatura del líquido re-
frigerante es inferior a 40 °C, se mues-
tra la indicación “LO”.
 La temperatura del refrigerante varía
con los cambios de tiempo y con la
carga del motor.
Mo do d e temperatura ambiente
El visor muestra la temperatura ambiente,
entre –9 °C y 99 °C en incrementos de 1 °C.
La temperatura visualizada puede variar
con respecto a la temperatura ambiente.NOTA Cuando la temperatura ambiente es
inferior a –9 °C, se muestra la indica-
ción “LO”.
 La precisión de la indicación de la
temperatura puede resultar afectada
cuando se conduce despacio [aproxi-
madamente a menos de 20 km/h
(12.5 mi/h)] o al pararse en señales de
tráfico, pasos a nivel, etc.
1. Visor de la temperatura del refrigerante
1
1. Indicador de la temperatura ambiente
1
U1WSS2S0.book Page 10 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Función de auto diagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos.
Si se detecta un fallo en cualquiera de es-
tos circuitos, la luz de aviso de avería del
motor se enciende y el indicador muestra
un código de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. Si se detecta un fallo en los circuitos del
sistema inmovilizador, la luz indicadora de
dicho sistema parpadea y el indicador
muestra un código de error.
NOTASi el indicador muestra el código de error
52, el problema puede deberse a interfe-
rencias del transpondedor. Si se produce
este error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.NOTACompruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero. Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.2. Si el motor arranca, párelo e intentearrancarlo con la s llaves normales.
3. Si el motor no arranca con una de las llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
ATENCIÓN
SCA11591
Si el visor in dica un có digo de error, se
d ebe revisar el vehículo lo antes posible
para evitar que se averíe el motor.Función de control de brillo
El brillo del panel del indicador multifunción
se puede ajustar según las preferencias del
conductor.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de ajuste izquierdo.
3. Gire la llave a “ON” y siga pulsando el botón de ajuste izquierdo hasta que la
indicación cambie a control de brillo.

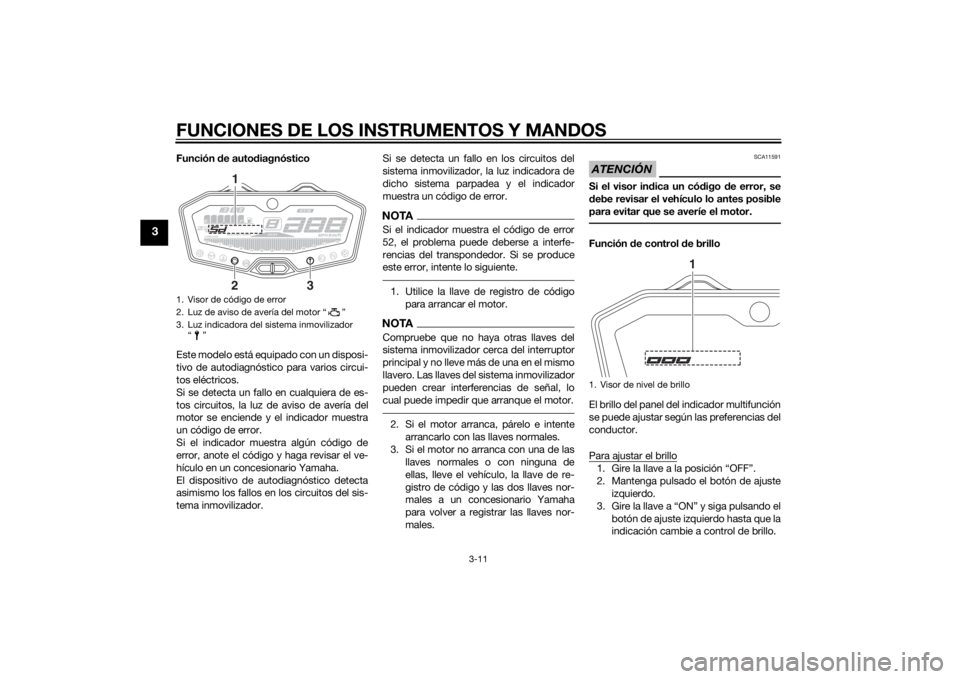

1. Visor de código de error
2. Luz de aviso de avería del motor “ ”
3. Luz indicadora del sistema inmovilizador“”
21
3
1. Visor de nivel de brillo
1
U1WSS2S0.book Page 11 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
4. Pulse el pulse botón de ajuste dere-cho para seleccionar el nivel de brillo.
5. Pulse el botón de ajuste izquierdo para confirmar el nivel de brillo selec-
cionado y cerrar la función de control
de brillo.
SAU1234H
Interruptores del manillarIzquier da
Derecha
SAU12351
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU12401
Conmuta dor d e la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU54211
Interruptor de arranque/paro del motor
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el
lado “ ” del interruptor. Véanse las ins-

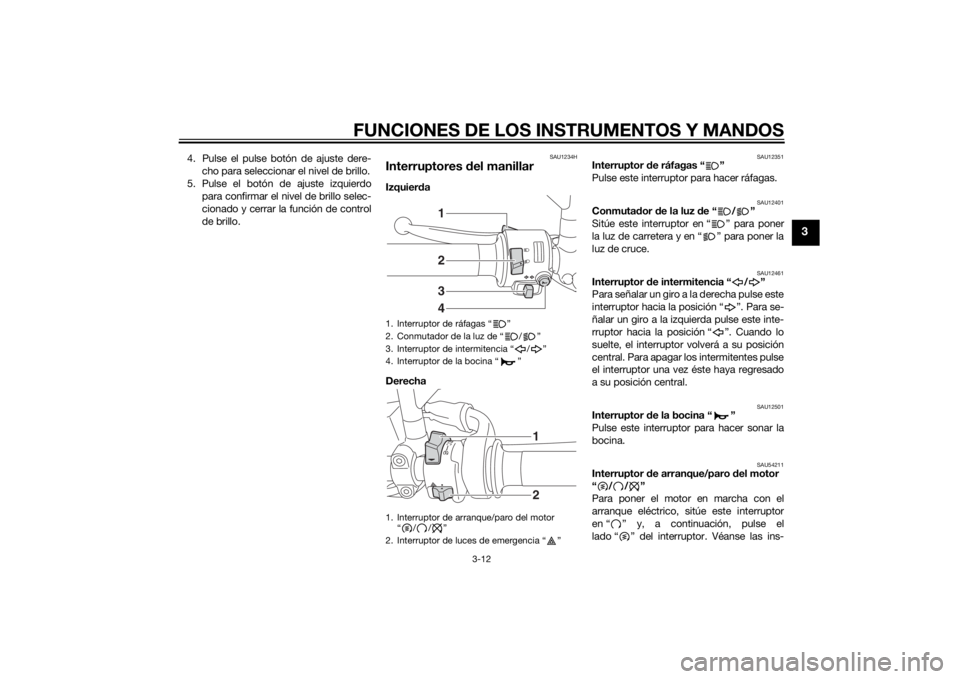

1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
1. Interruptor de arranque/paro del motor “//”
2. Interruptor de luces de emergencia “ ”
2341
12
U1WSS2S0.book Page 12 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU41701
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12735
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU12821
Maneta de embragueLa maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-24).
SAU12872
Pe dal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.

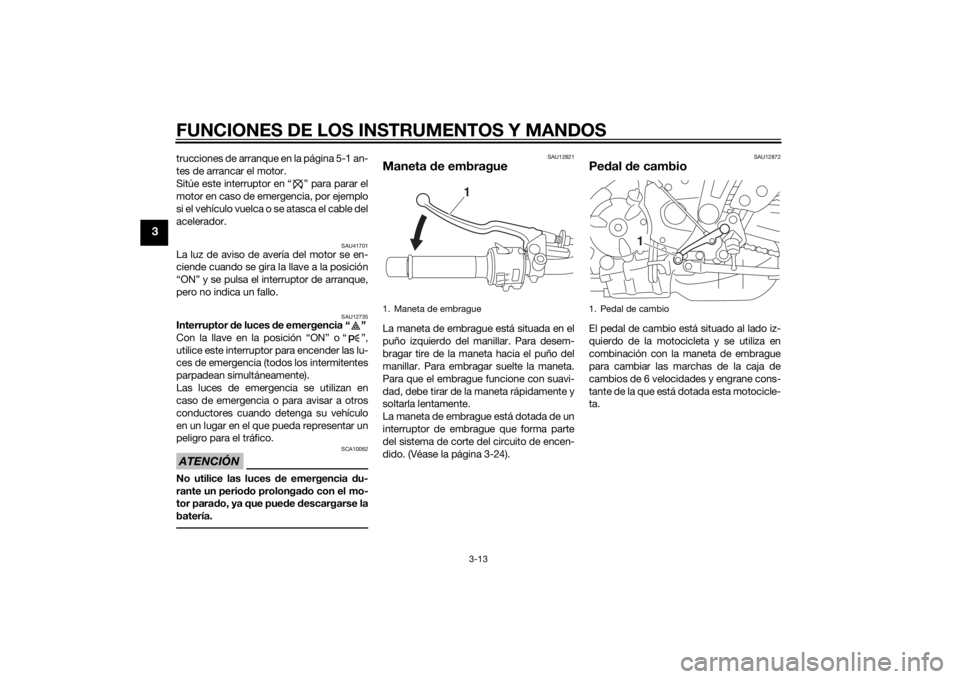

1. Maneta de embrague
1
1. Pedal de cambio
1
U1WSS2S0.book Page 13 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Para accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la
maneta del freno.
SAU12944
Pe dal d e frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU60021
ABS (mo delos con ABS)El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.

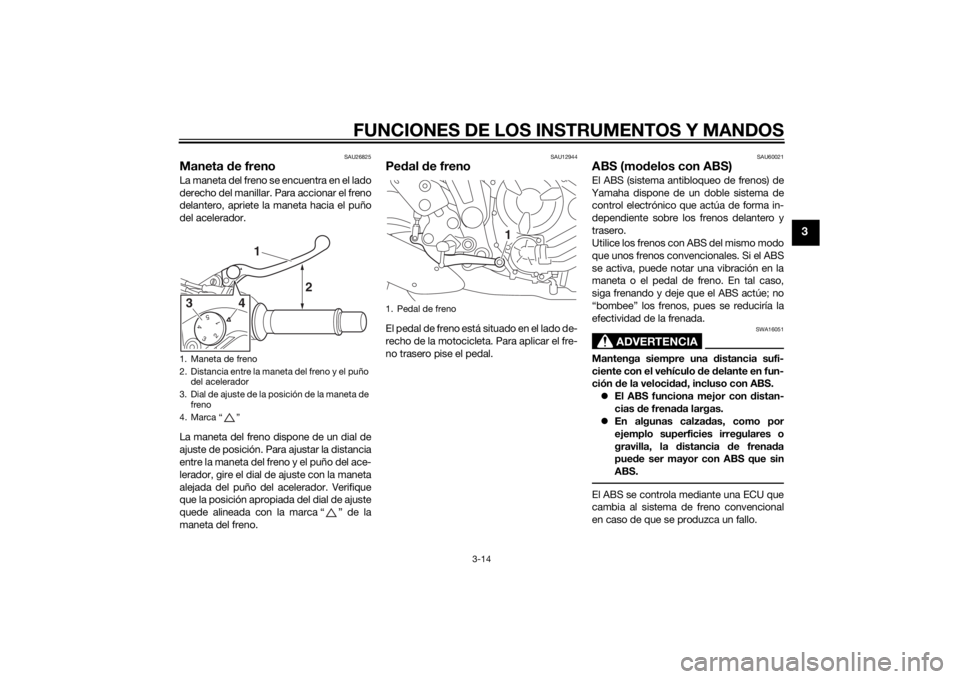

1. Maneta de freno
2. Distancia entre la maneta del freno y el puño del acelerador
3 . D i al d e aj u s t e d e l a po s ic i ó n d e l a m a n e t a de freno
4. Marca “ ”
543
21
1
2
43
1. Pedal de freno
1
U1WSS2S0.book Page 14 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
NOTAEl ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor d e la rueda; ya que, d e
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU13075
Tapón del depósito de gasolinaPara abrir el tapón d el depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y g ír ela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del
depósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1
2
12
1. Desbloquear.
2. Cubierta de la cerradura del tapón del depó-sito de gasolina
2
1
U1WSS2S0.book Page 15 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
2. Gire la llave en el sentido contrario alde las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.NOTANo se puede cerrar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina que de co-
rrectamente cerra do. Una fuga de
gasolina significa peligro d e incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d erramad a con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pued e provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inmed ia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
U1WSS2S0.book Page 16 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU58111
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas d el
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento. Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU55512
Tubo respira dero del depósito de
gasolinaAntes de utilizar la motocicleta:
 Comprobar las conexiones de todos
los tubos.
 Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.
 Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
 Verificar que cada uno de los tubos
pase a través de la abrazadera.
Gasolina recomen
dad a:
Gasolina súper sin plomo (Gasohol
(E10) aceptable)
Capaci dad d el depósito de gasoli-
na: 14 L (3.70 US gal, 3.08 Imp.gal)
Reserva:
2.7 L (0.71 US gal, 0.59 Imp.gal)1. Tubo de desbordamiento del depósito de
gasolina
2. Tubo respiradero del depósito de gasolina
3. Brida
4. Posición original (marca de pintura)
1
23
4
U1WSS2S0.book Page 17 Wednesday, October 1, 2014 3:01 PM
