FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU38531
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10685
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección

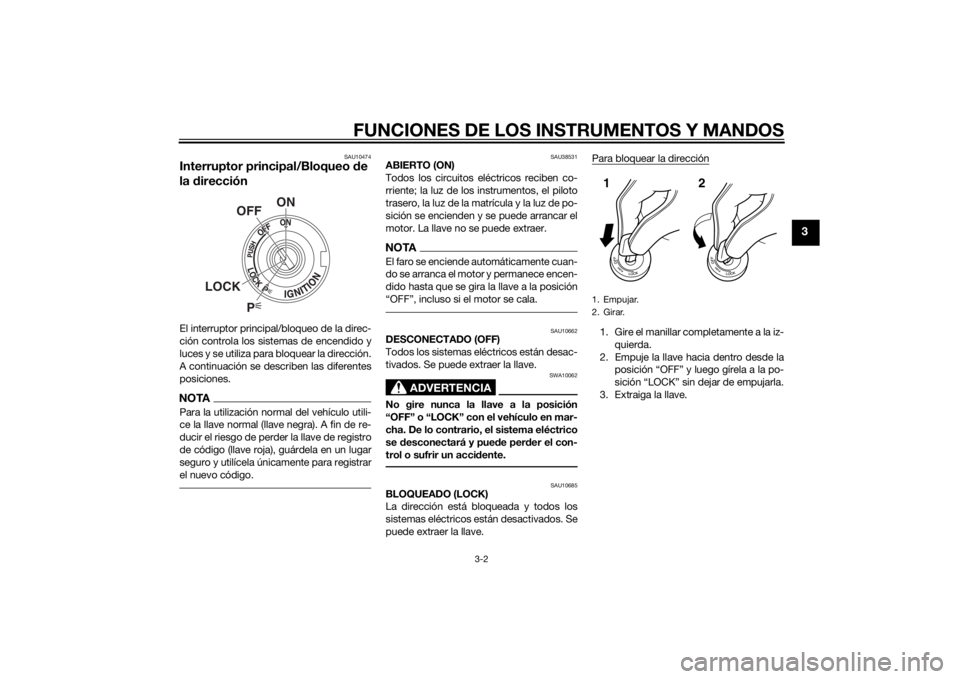

1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la posición “OFF” y luego gírela a la po-
sición “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
U1WSS2S0.book Page 2 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA20760
El uso d e las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga d e la batería.
SAU49397
Testigos y luces de a dvertencia
SAU11032
Luces in dica doras de intermitencia
“” y“”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU59962
Luz de aviso d e la presión del aceite
“”
Esta luz de aviso se enciende si la presión
del aceite de motor está baja.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso se debe volver a
encender después de apagarse brevemen-
te y, a continuación, permanecer encendi-
da hasta que arranca el motor.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON”, haga
revisar el circuito eléctrico en un concesio-
nario Yamaha.ATENCIÓN
SCA21210
Si la luz d e aviso se encien de cuan do el
motor está en marcha, pare el motor in-
me diatamente y compruebe el nivel de
aceite. Si el nivel de aceite se encuentra
1. Empujar.
2. Girar.12

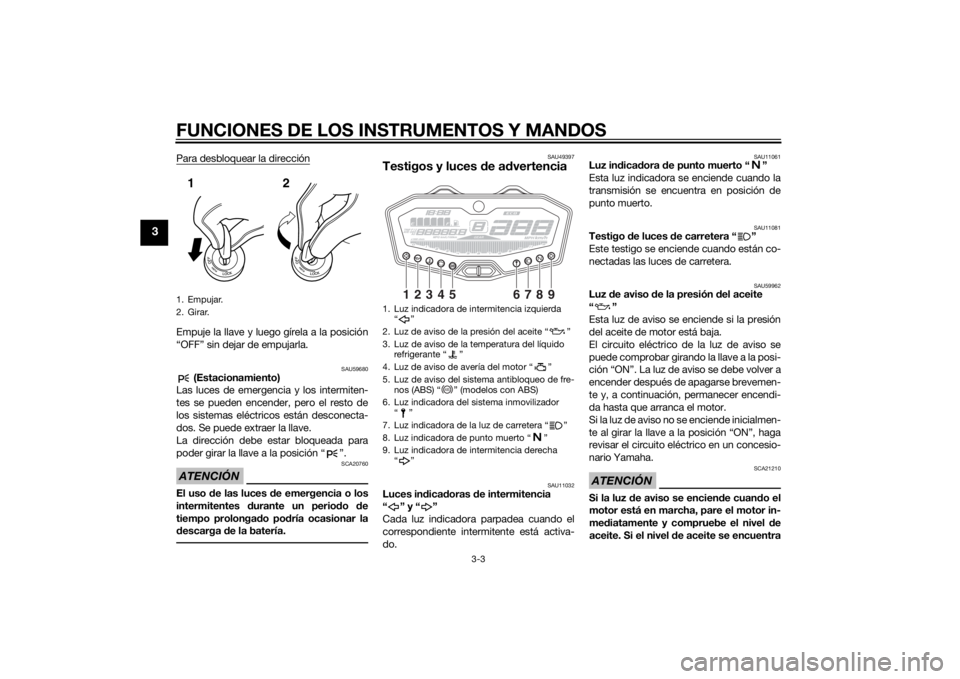

1. Luz indicadora de intermitencia izquierda
“”
2. Luz de aviso de la presión del aceite “ ”
3. Luz de aviso de la temperatura del líquido refrigerante “ ”
4. Luz de aviso de avería del motor “ ”
5. Luz de aviso del sistema antibloqueo de fre- nos (ABS) “ ” (modelos con ABS)
6. Luz indicadora del sistema inmovilizador “”
7. Luz indicadora de la luz de carretera “ ”
8. Luz indicadora de punto muerto “ ”
9. Luz indicadora de intermitencia derecha “”
1
2
3
4
5
6
7
8
9
ABS
U1WSS2S0.book Page 3 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
por debajo del nivel mínimo, aña da una
canti dad suficiente d e aceite del tipo re-
comen dad o hasta el nivel correcto. Si la
luz de aviso de la presión del aceite per-
manece encen did a aunque el nivel d e
aceite sea correcto, pare inme diata-
mente el motor y haga revisar el vehículo
en un concesionario Yamaha.NOTASi la luz de aviso no se apaga después de
arrancar el motor, compruebe el nivel de
aceite de motor y añada aceite según sea
necesario. (Véase la página 6-9).
Si la luz de aviso permanece encendida
después de añadir aceite, haga revisar el
vehículo en un concesionario Yamaha.
SAU11447
Luz de aviso d e la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse. Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.NOTA
En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
 Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-44.
SAU46443
Luz de aviso d e avería d el motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la página
3-11 una explicación del dispositivo de au-
todiagnóstico). El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTAEsta luz de aviso se enciende cuando se
gira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
SAU58530
Luz
de aviso del ABS “ ” (para mod e-
los con ABS)
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:  no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
ABS
U1WSS2S0.book Page 4 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-14
una explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz de aviso d el ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAU26879
Luz in dica dora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página
3-11 una explicación del dispositivo de au-
todiagnóstico).
SAU59976

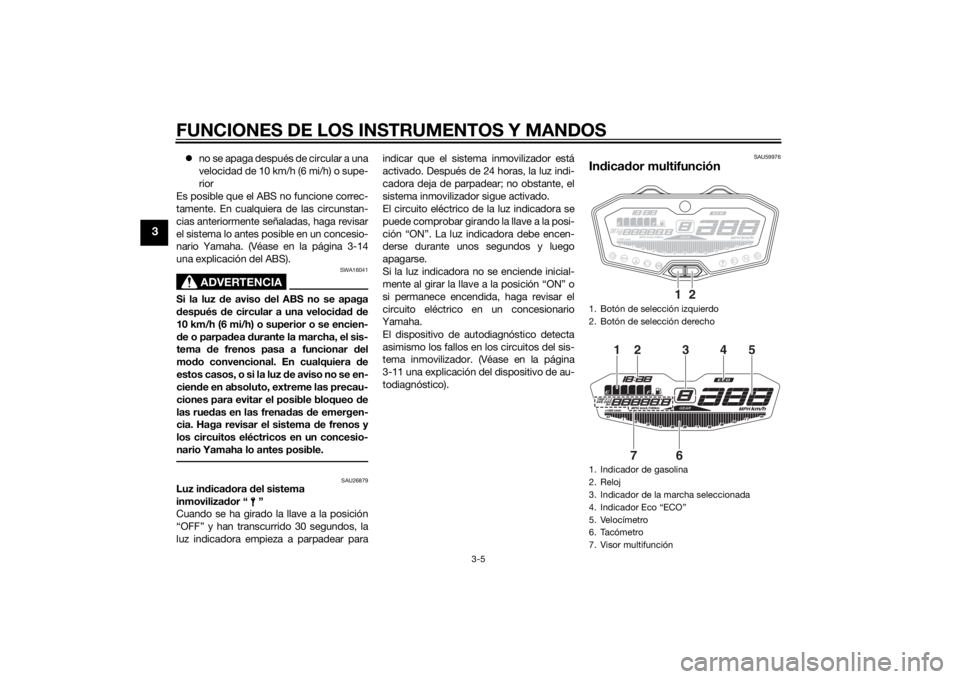

In dica dor multifunción1. Botón de selección izquierdo
2. Botón de selección derecho
1. Indicador de gasolina
2. Reloj
3. Indicador de la marcha seleccionada
4. Indicador Eco “ECO”
5. Velocímetro
6. Tacómetro
7. Visor multifunción
1
2
6
72
1
3
4
5
U1WSS2S0.book Page 5 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del in dica dor multifun-
ción. La manipulación del visor
multifunción durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un tacómetro
 un reloj
 un indicador de gasolina
 un indicador Eco
 un indicador de la marcha selecciona-
da
 un visor multifunciónNOTAExcepto para cambiar a la función de
control de brillo o mostrar el reloj, an-
tes de utilizar los botones de ajuste iz-
quierdo y derecho para ajustar el
indicador multifunción gire la llave a la
posición “ON”.
 Solo Reino Unido: para cambiar la in-
dicación del velocímetro y del visor
multifunción entre kilómetros y millas,
seleccione el cuentakilómetros o un cuentakilómetros parcial en el visor
multifunción y, a continuación, pulse
el botón de ajuste izquierdo durante al
menos tres segundos.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro permite al
conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro. Zona roja: a partir
de 10000 r/min
Reloj
El reloj indica la hora en el sistema de 12
horas. Cuando el interruptor principal no se
encuentra en la posición “ON”, se puede
ver el reloj durante 10 pulsando el botón de
ajuste izquierdo.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse simultáneamente los botones
de ajuste izquierdo y derecho y duran-
te un mínimo de dos segundos.
3. Cuando los dígitos de las horas co- miencen a parpadear, pulse el botón
de ajuste derecho para ajustar las ho-
ras.
1. Tacómetro
2. Zona roja del tacómetro
12
1. Reloj
1
U1WSS2S0.book Page 6 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
4. Pulse el botón de izquierdo; los dígi-tos de los minutos comienzan a par-
padear.
5. Pulse el botón de ajuste derecho para ajustar los minutos.
6. Pulse el botón de ajuste izquierdo y luego suéltelo para iniciar el funciona-
miento del reloj.
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento y el indicador de aviso del nivel de
gasolina “ ” comiencen a parpadear,
ponga gasolina lo antes posible.
NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un problema en el circuito
eléctrico, se repite la secuencia siguiente
hasta que se corrige el fallo: los segmentos
del nivel de gasolina y el indicador de aviso
del nivel de gasolina “ ” parpadean ocho
veces y luego se apagan durante aproxi-
madamente 3 segundos. Cuando ocurra
esto, haga revisar el circuito eléctrico en un
concesionario Yamaha.In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.
NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:  Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.
 Seleccione la marcha adecuada para
la velocidad del vehículo.Indica dor de la marcha selecciona da
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “–” y mediante la luz indicadora
de punto muerto.

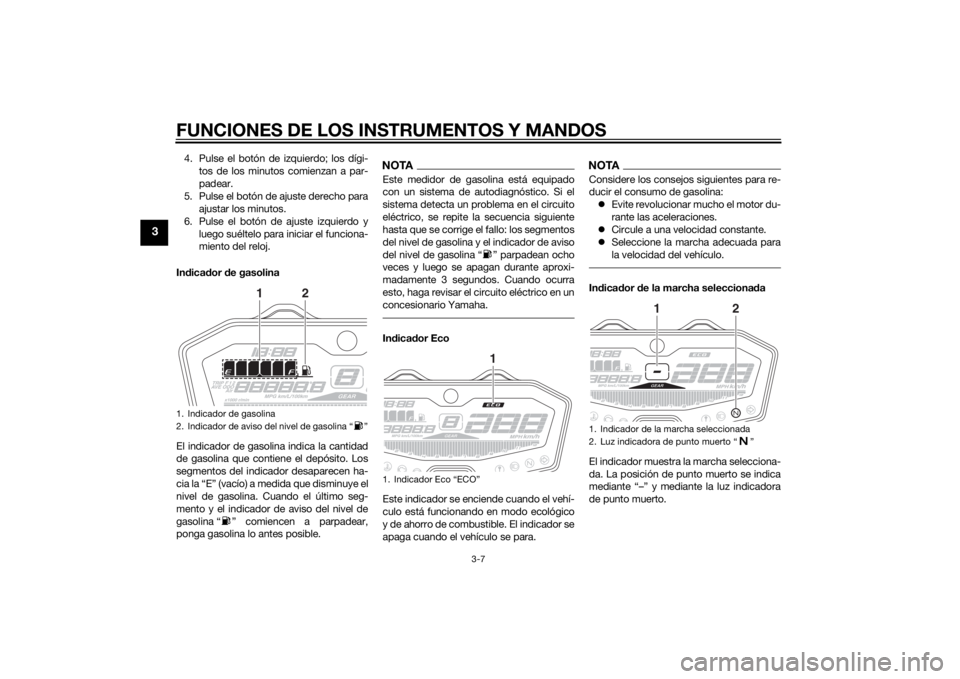

1. Indicador de gasolina
2. Indicador de aviso del nivel de gasolina “ ”
1
2
1. Indicador Eco “ECO”
1
1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto “ ”
1
2
U1WSS2S0.book Page 7 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Visor multifunción
El visor multifunción está provisto de los
elementos siguientes: un cuentakilómetros
 dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
 un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento izquierdo del
indicador de gasolina empezó a par-
padear)
 un indicador del consumo instantáneo
de gasolina
 un indicador del consumo medio de
gasolina
 un indicador de temperatura del líqui-
do refrigerante
 un indicador de la temperatura am-
biente 
un indicador de código de error
 un indicador de control de brillo
Pulse el botón de ajuste izquierdo para
cambiar la indicación entre cuentakilóme-
tros “ODO”, cuentakilómetros parciales
“TRIP 1” y “TRIP 2”, consumo instantáneo
de gasolina “km/L” o “L/100 km”, consumo
medio de gasolina “AVE_ _._ km/L” o
“AVE_ _._ L/100 km”, temperatura del refri-
gerante “_ _°C” y temperatura ambiente
“Air_ _°C” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → km/L o L/100
km → AVE_ _._ km/L o AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → ODO
Solo Reino Unido:
Pulse el botón de ajuste izquierdo para
cambiar la indicación entre cuentakilóme-
tros “ODO”, cuentakilómetros parciales
“TRIP 1” y “TRIP 2”, consumo instantáneo
de gasolina “km/L”, “L/100 km” o “MPG”,
consumo medio de gasolina “AVE_ _._
km/L”, “AVE_ _._ L/100 km” o “AVE_ _._
MPG”, temperatura del refrigerante “_ _ °C”
y temperatura ambiente “Air_ _ °C” en el or-
den siguiente: ODO
→ TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE_ _._ km/L, AVE_ _._
L/100 km o AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODO
NOTAPulse el botón de ajuste derecho para
cambiar la indicación en el orden in-
verso.
 El cuentakilómetros parcial en reserva
y el autodiagnóstico se activan auto-
máticamente, en tanto que al control
de brillo se accede por separado.Si el indicador de aviso del nivel de
gasolina “ ” y el segmento izquierdo del
indicador de gasolina comienzan a parpa-
dear, la indicación cambia automáticamen-
te a cuentakilómetros parcial en reserva
“TRIP F” y comienza a contar la distancia
recorrida desde ese punto. En ese caso,
pulse el botón de ajuste izquierdo para
cambiar la indicación entre los distintos
cuentakilómetros parciales, cuentakilóme-
tros, consumo instantáneo y consumo me-
dio en el orden siguiente:
1. Visor multifunción
1
U1WSS2S0.book Page 8 Wednesday, October 1, 2014 3:01 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
TRIP F → km/L o L/100 km → AVE_ _._
km/L o AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F
Solo Reino Unido:
TRIP F → km/L, L/100 km o MPG → AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODO →
TRIP 1 → TRIP 2 → TRIP F
Para poner el cuentakilómetros parcial a
cero, selecciónelo pulsando el botón de
ajuste izquierdo y seguidamente pulse el
botón de ajuste derecho durante al menos
un segundo.
Si no lo pone a cero de forma manual, el
cuentakilómetros parcial en reserva de ga-
solina se pone a cero automáticamente y
se restablece la indicación anterior des-
pués de repostar y recorrer 5 km (3 mi). Mo
do de consumo instantáneo d e gaso-
lina
La indicación del consumo instantáneo
puede seleccionarse en “km/L”, “L/100
km” o “MPG” (solo Reino Unido).  “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
 “MPG” (solo en Reino Unido): distan-
cia que se puede recorrer con
1.0 Imp.gal de gasolina en las condi-
ciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón de ajuste izquierdo durante
un segundo.
NOTACuando circula a menos de 20 km/h (12
mi/h), el visor muestra la indicación “_ _._”.Mo do de med ia del consumo d e gasoli-
na
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación del consumo medio puede
seleccionarse en “AVE_ _._ km/L”, “AVE_
_._ L/100 km” o “AVE_ _._ MPG” (solo Rei-
no Unido).  “AVE_ _._ km/L”: distancia media que
se puede recorrer con 1.0 L de gasoli-
na.
1. Pantalla del consumo instantáneo de gasoli-
na
1
1. Pantalla del consumo medio de gasolina
1
U1WSS2S0.book Page 9 Wednesday, October 1, 2014 3:01 PM
