REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
2
3
4
567
8
9
Abdeckung C
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAUT1836
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen 1. Das Fahrzeug auf den Hauptständer stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-9.)
3. Den Zündkerzenstecker abziehen. 4. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung
dargestellt.
Zündkerze prüfen 1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt

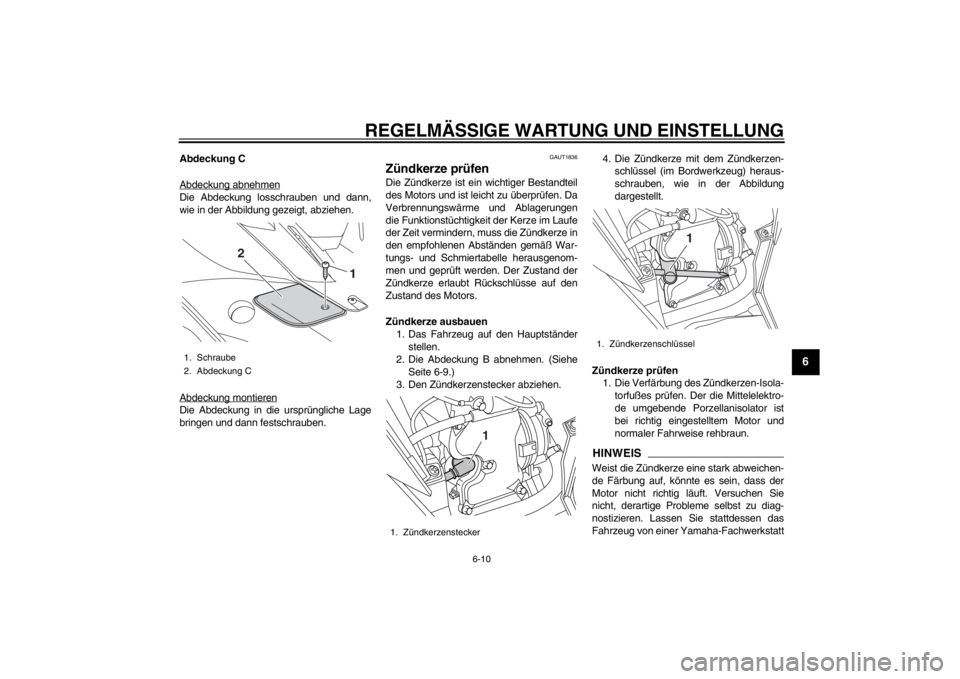

1. Schraube
2. Abdeckung C
2
1
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
Page 50 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
56
7
8
9
prüfen.2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
Zündkerze montieren 1. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz un d Fremdkörper vom Gewinde abwischen.
3. Die Zündkerze mi t dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
5. Die Abdeckung montieren.
GAUT4160
Motoröl und ÖlsiebDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und das Ölsieb gereinigt werden.
Ölstand prüfen1. Den Roller auf den Hauptständer stel- len. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Empfohlene Zündkerze:
NGK / CPR8EA

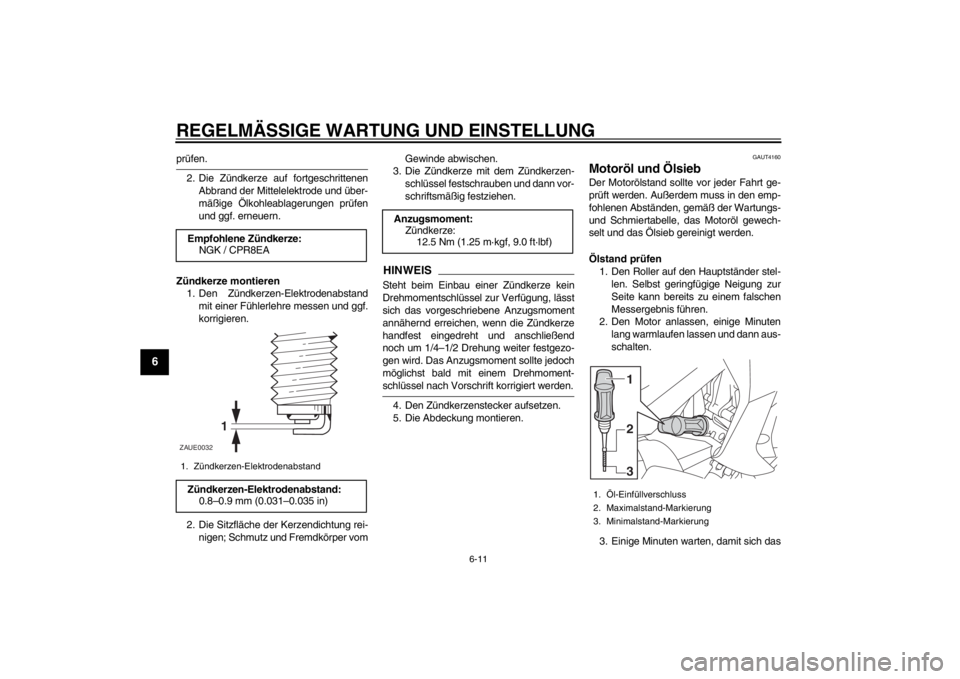

1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.8–0.9 mm (0.031–0.035 in)
1
ZAUE0032
Anzugsmoment:
Zündkerze: 12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1. Öl-Einfüllverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
3 2
Page 51 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
2
3
4
567
8
9
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Falls der Ölstand unter der Minimal- stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln und Ölsieb reinigen 1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die Motoröl-Ablassschrauben A und B he-
rausdrehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen. ACH-
TUNG: Beim Herausschrauben der Motoröl-Ablassschraube B fallen
der O-Ring, die Druckfeder und das
Ölsieb heraus. Darauf achten, dass
diese Teile nicht verloren ge-
hen.
[GCAT1022]
4. Das Ölsieb in Lösungsmittel auswa-
schen, auf Beschädigung kontrollieren
und, falls beschädigt, erneuern.
5. Den O-Ring auf Beschädigung über- prüfen und, falls beschädigt, erneuern.
6. Ölsieb, Druckfeder, O-Ring und Motor- öl-Ablassschraube B montieren.HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
7. Motoröl-Ablassschraube A montieren, und dann die beiden Motoröl-Ablass-
schrauben mit den vorgegebenen
Drehmomenten festziehen.

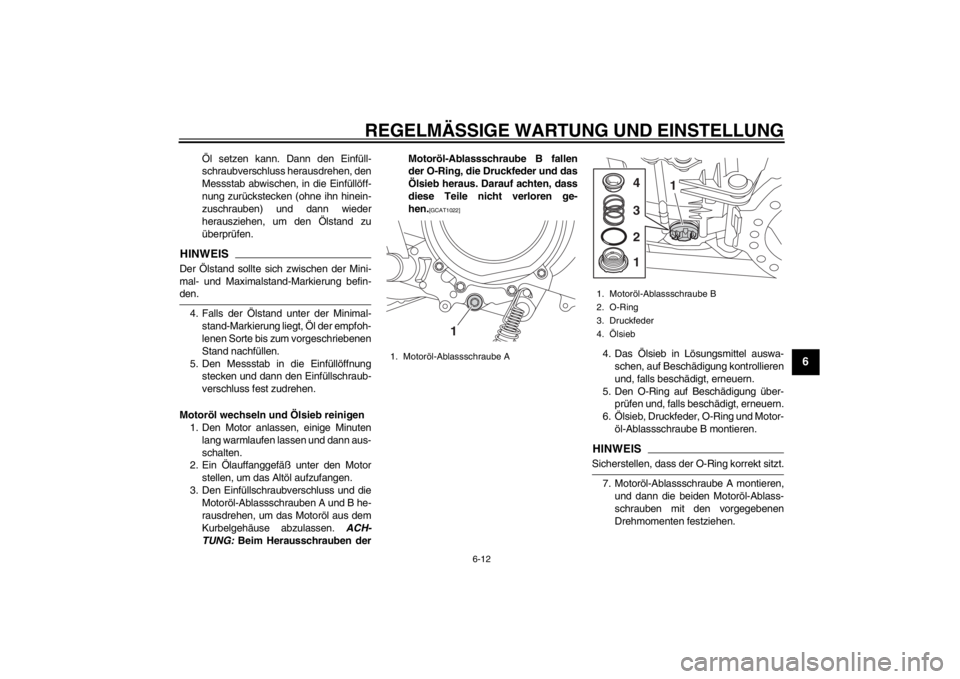

1. Motoröl-Ablassschraube A
1
1. Motoröl-Ablassschraube B
2. O-Ring
3. Druckfeder
4. Ölsieb
1
1 2 4
3
Page 52 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
1
2
3
4
56
7
8
9
8. Die vorgeschriebene Menge des emp-fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.ACHTUNG
GCA11671
Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von
höherer Qualität als vorgeschrie-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse gelan-gen.
9. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur- sache feststellen.
10. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
11. Die Ölwechsel-Intervallanzeige und den Ölwechsel-Kilometerzähler zu-
rückstellen. (Siehe Seite 3-4.)
GAU20067
AchsgetriebeölDas Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer Yama-
ha-Fachwerkstatt überprüfen und reparie-
ren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabel le, das Achsgetrie-
beöl gewechselt werden.
1. Den Motor starten, das Achsgetriebeöl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Den Roller auf den Hauptständer stel- len.
3. Ein Ölauffanggefäß unter das Achsan- triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub- verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse herausdre-
hen.
Anzugsmoment:
Motoröl-Ablassschraube A: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Motoröl-Ablassschraube B:
32 Nm (3.2 m·kgf, 23.1 ft·lbf)
Empfohlene Ölsorte: Siehe Seite 8-1.
Füllmenge für den Ölwechsel:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Page 53 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
2
3
4
567
8
9
5. Die Achsgetriebeöl-Ablassschraubemit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen.
6. Die Achsgetriebeöl-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä- ßig festziehen.
7. Die vorgeschriebene Menge des emp- fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremdstoffe ins Getriebege-
häuse eindringen. Sicherstellen,
dass kein Öl auf den Reifen oder
das Rad gelangt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAUT1525
Kühlflüssigkei tsstand prüfen
Der Kühlflüssigkeitsstand sollte vor jeder
Fahrt wie folgt überprüft werden. Außerdem
muss die Kühlflüssigkeit in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. 1. Das Fahrzeug auf den Hauptständer stellen.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.

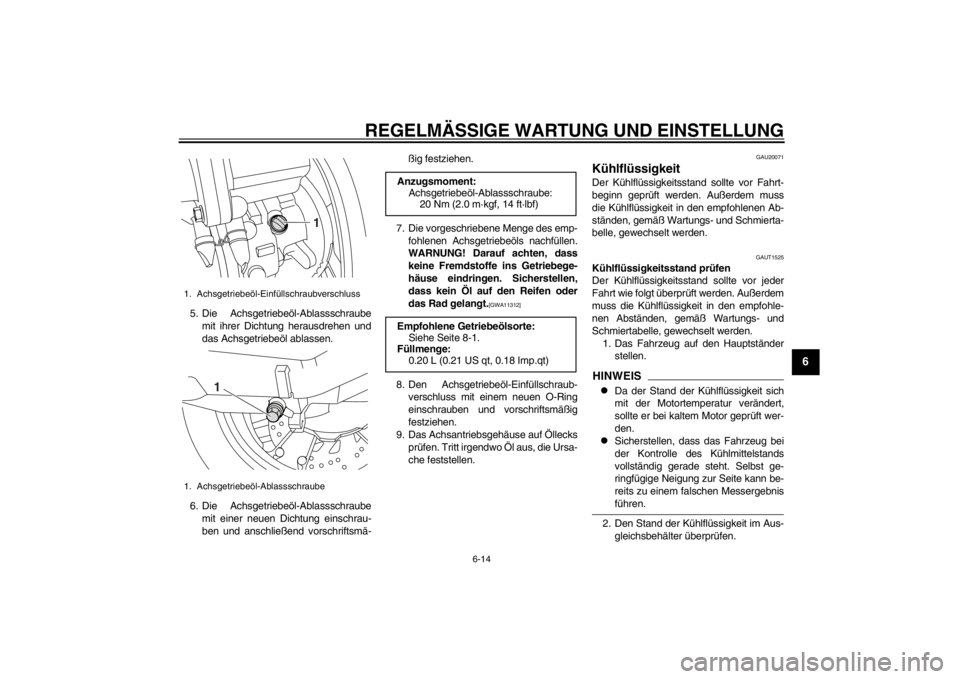

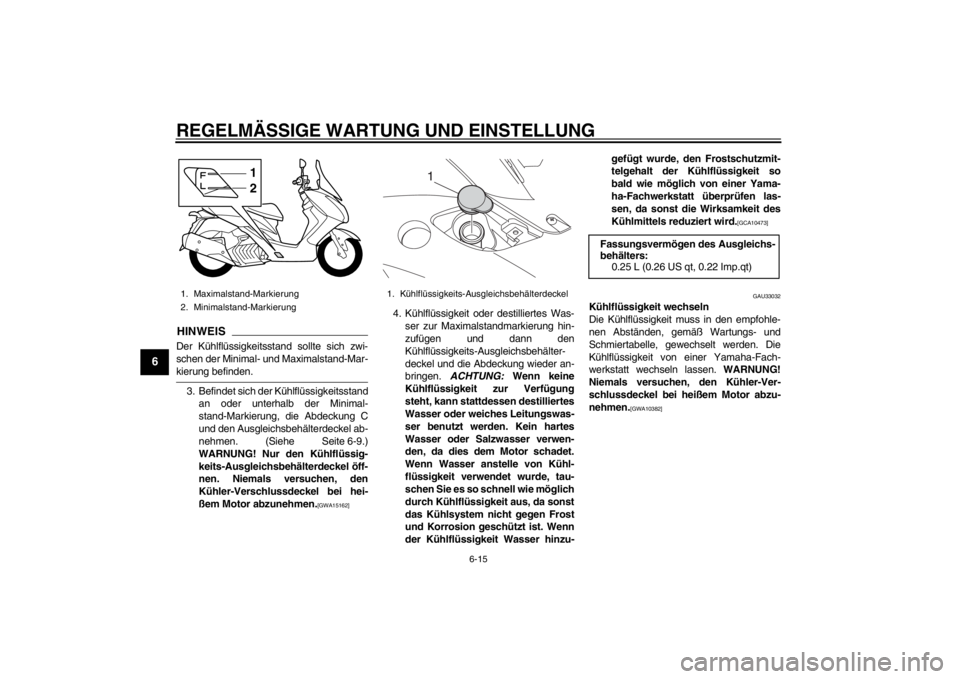

1. Achsgetriebeöl-Einfüll schraubverschluss
1. Achsgetriebeöl-Ablassschraube
1
1
Anzugsmoment: Achsgetriebeöl-Ablassschraube:20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Getriebeölsorte: Siehe Seite 8-1.
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Page 54 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
1
2
3
4
56
7
8
9
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung C
und den Ausgleichsbehälterdeckel ab-
nehmen. (Siehe Seite 6-9.)
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel öff-
nen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
4. Kühlflüssigkeit oder destilliertes Was-ser zur Maximalstandmarkierung hin-
zufügen und dann den
Kühlflüssigkeits-Ausgleichsbehälter-
deckel und die Abdeckung wieder an-
bringen. ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu- gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so
bald wie möglich von einer Yama-
ha-Fachwerkstatt überprüfen las-
sen, da sonst die Wirksamkeit des
Kühlmittels reduziert wird.
[GCA10473]
GAU33032
Kühlflüssigkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor abzu-
nehmen.
[GWA10382]
1. Maximalstand-Markierung
2. Minimalstand-Markierung
12
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1
Fassungsvermögen des Ausgleichs-
behälters:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Page 55 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
2
3
4
567
8
9
GAUT4180
Filtereinsätze von Luftfilter und
Riementriebgehäuse-LuftfilterDie Filtereinsätze von Luftfilter und Riemen-
triebgehäuse-Luftfilter sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt und ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung sind beide Filtereinsät-
ze häufiger zu prüfen. Der Luftfiltergehäu-
se-Ablassschlauch muss häufig kontrolliert
und ggf. gereinigt werden.
Luftfiltereinsatz ersetzen1. Den Roller auf den Hauptständer stel- len.
2. Den Schraubdeckel und dann den Luftfiltergehäusedeckel abschrauben. 3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen. ACH-
TUNG: Sicherstellen, dass der Luft-
filtereinsatz korrekt im Luftfiltergehäuse eingesetzt ist. Der
Motor sollte niemals ohne einge-
bauten Luftfilterei
nsatz betrieben
werden, da sonst der (die) Kolben
und/oder Zylinder stärkerem Ver-
schleiß unterliegen.
[GCA10482]
5. Den Luftfiltergehäusedeckel und den Schraubdeckel festschrauben.
Luftfiltergehäuse-Ab lassschlauch reini-
gen 1. Den Schlauch auf der Rückseite des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen 1. Den Riementrieb-Luftfiltergehäusede-
ckel abschrauben.
1. Schraubdeckel
2. Luftfiltergehäuseabdeckung
3. Prüfschlauch des Luftfilters
1. Luftfiltereinsatz
2
1 3
1
Page 56 of 88
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
1
2
3
4
56
7
8
9
2. Den Luftfiltereinsatz herausziehen unddann mit Druckluft reinigen. ACH-
TUNG: Um eine Beschädigung des
Filtereinsatzes zu vermeiden, ge-
hen Sie vorsichtig und sorgsam mit
ihm um und verdrehen Sie ihn
nicht.
[GCA10522]
3. Den Filtereinsatz in das Luftfilterge- häuse einsetzen.
4. Den Riementrieb-Luftfiltergehäusede-
ckel festschrauben.
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
1. Schraube
2. Riementrieb-Luftfiltergehäusedeckel
2
1
1
1. Luftfiltereinsatz des Keilriemengehäuses1
Leerlaufdrehzahl:1600–1800 U/min
