2015 YAMAHA GRIZZLY 550 Manuale de Empleo (in Spanish)

8-59
8
SBU25093Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU2904DBateríaLa batería se encuentra debajo del panel A. (Véase
la página 8-11).
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
Lubricante recomendado:Grasa lubricante con jabón de litio
U2LB61S0.book Page 59 Monday, February 17, 2014 3:04 PM

8-60
8
ATENCIÓNSCB00621No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de for-
ma irreparable. Para desmontar la batería1. Desmonte el panel A. (Véase la página 8-11).
2. Desmonte el portaequipajes delantero qui- tando los pernos.1. Perno del portaequipajes (debajo de los guardabarros)
1. Portaequipajes delantero
2. Perno del portaequipajes (superior)
1. Perno del portaequipajes (inferior)
U2LB61S0.book Page 60 Monday, February 17, 2014 3:04 PM

8-61
8
3. Desmonte la placa de sujeción de la batería
extrayendo las tuercas.
4. Desconecte primero el cable negativo de la batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contac-
to con el interruptor principal y desconec-
tar el cable negativo antes que el positivo.
[SCB01002]
5. Extraiga la batería de su compartimento. Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está
descargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.
ATENCIÓNSCB00932Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería. Para guardar la batería

S i n o v a a u t i l i z a r e l A T V d u r a n t e m á s d e u n m e s ,
desmonte la batería, cárguela completamente y
guárdela en un lugar fresco y seco.
 Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.
1. Placa de sujeción de la batería
2. Tuerca
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
12
43
U2LB61S0.book Page 61 Monday, February 17, 2014 3:04 PM

8-62
8
ATENCIÓNSCB00941Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable. Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da. 1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]
3. Monte la placa de sujeción de la batería colo- cando las tuercas.
4. Monte el portaequipajes delantero colocando los pernos y apretándolos con los pares es-

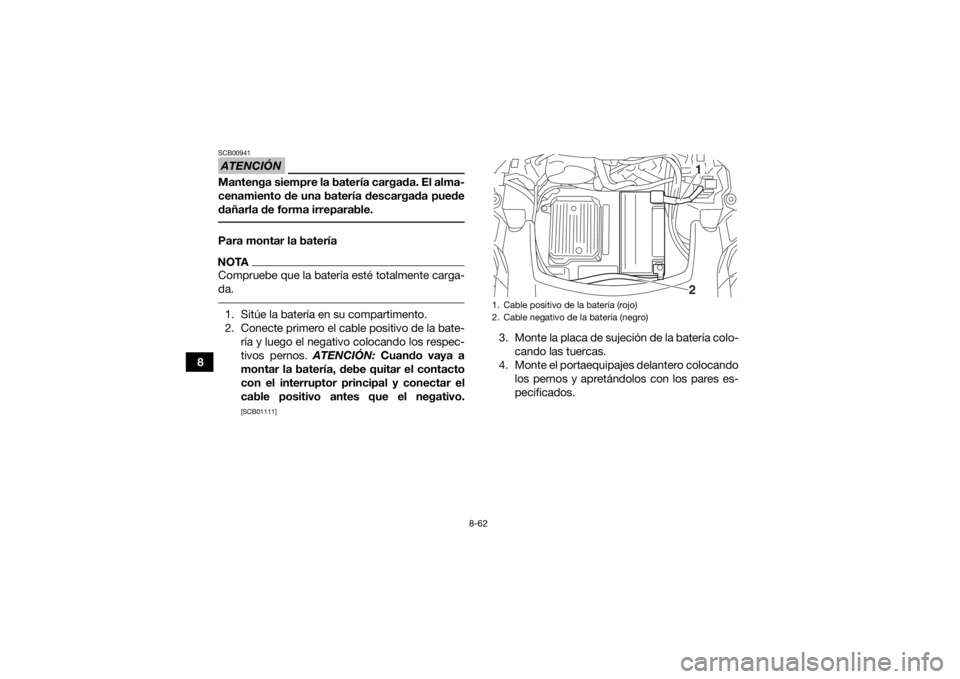

pecificados.1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
12
U2LB61S0.book Page 62 Monday, February 17, 2014 3:04 PM

8-63
8
5. Monte el panel.
SBU30521Cambio de fusibles
Pares de apriete:
Perno del portaequipajes (superior):34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (inferior): 34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m·kgf, 5.1 ft·lbf)

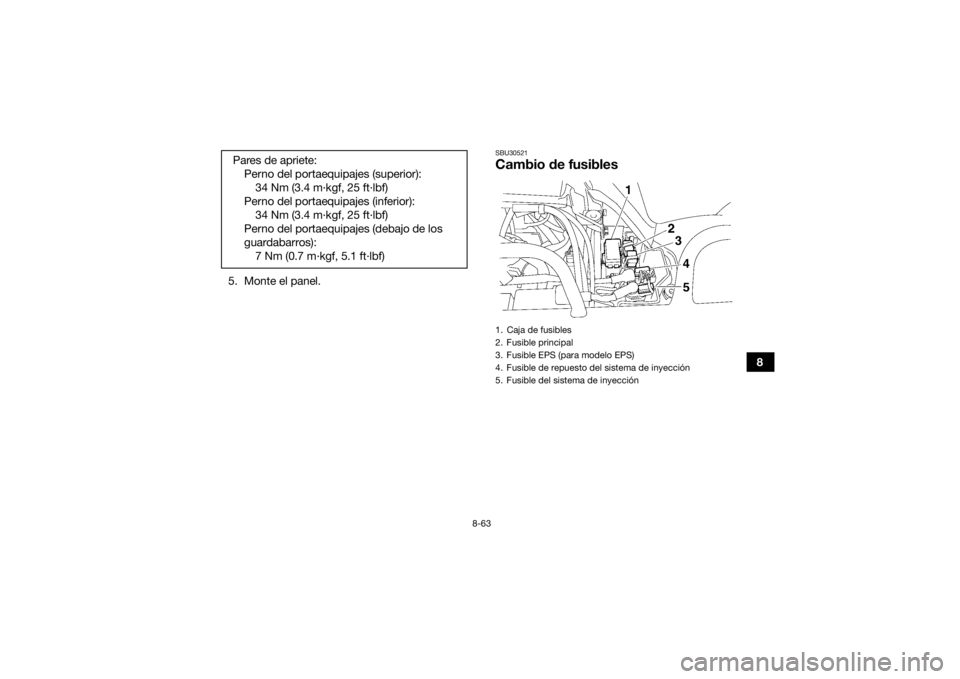

1. Caja de fusibles
2. Fusible principal
3. Fusible EPS (para modelo EPS)
4. Fusible de repuesto del sistema de inyección
5. Fusible del sistema de inyección
U2LB61S0.book Page 63 Monday, February 17, 2014 3:04 PM

8-64
8El fusible principal, el fusible del sistema de inyec-
ción de gasolina, el fusible del EPS y la caja de fu-
sibles se encuentran debajo del panel A. (Véase la
página 8-11).
Si un fusible está fundido, cámbielo del modo si-
guiente.1. Gire la llave a la posición “ ” (apagado) y desactive todos los circuitos eléctricos.
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 2. Extraiga el fusible fundido e instale uno nuevodel amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
1. Fusible de la toma de corriente continua
2. Fusible de la tracción integral
3. Fusible del encendido
4. Fusible del motor del ventilador del radiador
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de reservaU2LB61S0.book Page 64 Monday, February 17, 2014 3:04 PM

8-65
8
3. Gire la llave a la posición “ ” (encendido) y active los circuitos eléctricos para comprobar
que los dispositivos funcionen. 4. Si el fusible se funde de nuevo inmediata-
mente, solicite a un concesionario Yamaha
que revise el sistema eléctrico.
SBU27444Cambio de una bombilla del faroSi se funde una bombilla del faro, cámbiela del
modo siguiente.1. Extraiga la cubierta de la parte posterior del faro tirando de ella.
2. Extraiga la tapa de la bombilla del faro.
Fusibles especificados:
Fusible principal:40.0 A
Fusible del faro: 10.0 A
Fusible de encendido: 10.0 A
Fusible de la tracción integral: 10.0 A
Fusible del sistema de intermitencia: 5.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible del sistema de inyección de gasoli-
na: 15.0 A
Fusible de EPS: YFM550PF 40.0 A

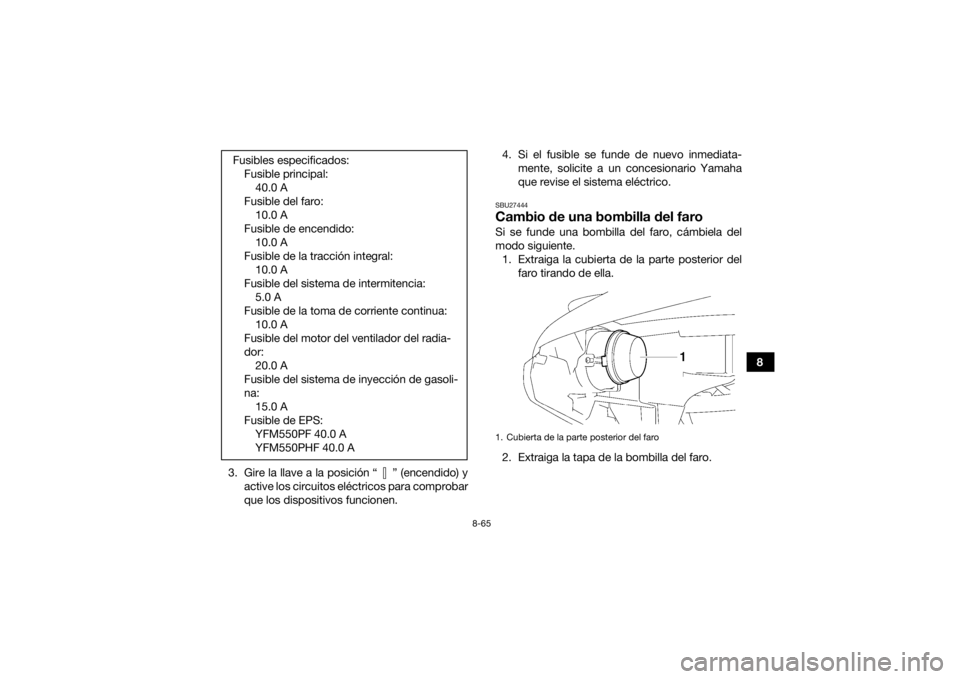

YFM550PHF 40.0 A1. Cubierta de la parte posterior del faro
U2LB61S0.book Page 65 Monday, February 17, 2014 3:04 PM

8-66
83. Desconecte el acoplador del faro. 4. Desmonte el portabombillas del faro y luego
extraiga la bombilla fundida.
5. Coloque una nueva bombilla en su sitio y su- jétela en el portabombillas. ATENCIÓN: No
toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que
de lo contrario perdería transparencia, lu-
minosidad y durabilidad. Elimine comple-
tamente toda suciedad y marcas de dedos
en la bombilla del faro con un trapo hume-
decido en alcohol o diluyente.
[SCB00652]
1. Tapa de la bombilla del faro
1. Acoplador del faro
1. Portabombillas del faro
2. Bombilla del faro
U2LB61S0.book Page 66 Monday, February 17, 2014 3:04 PM
