2015 YAMAHA FZS Manuale duso (in Italian)

Risoluzione dei guasti
98
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.

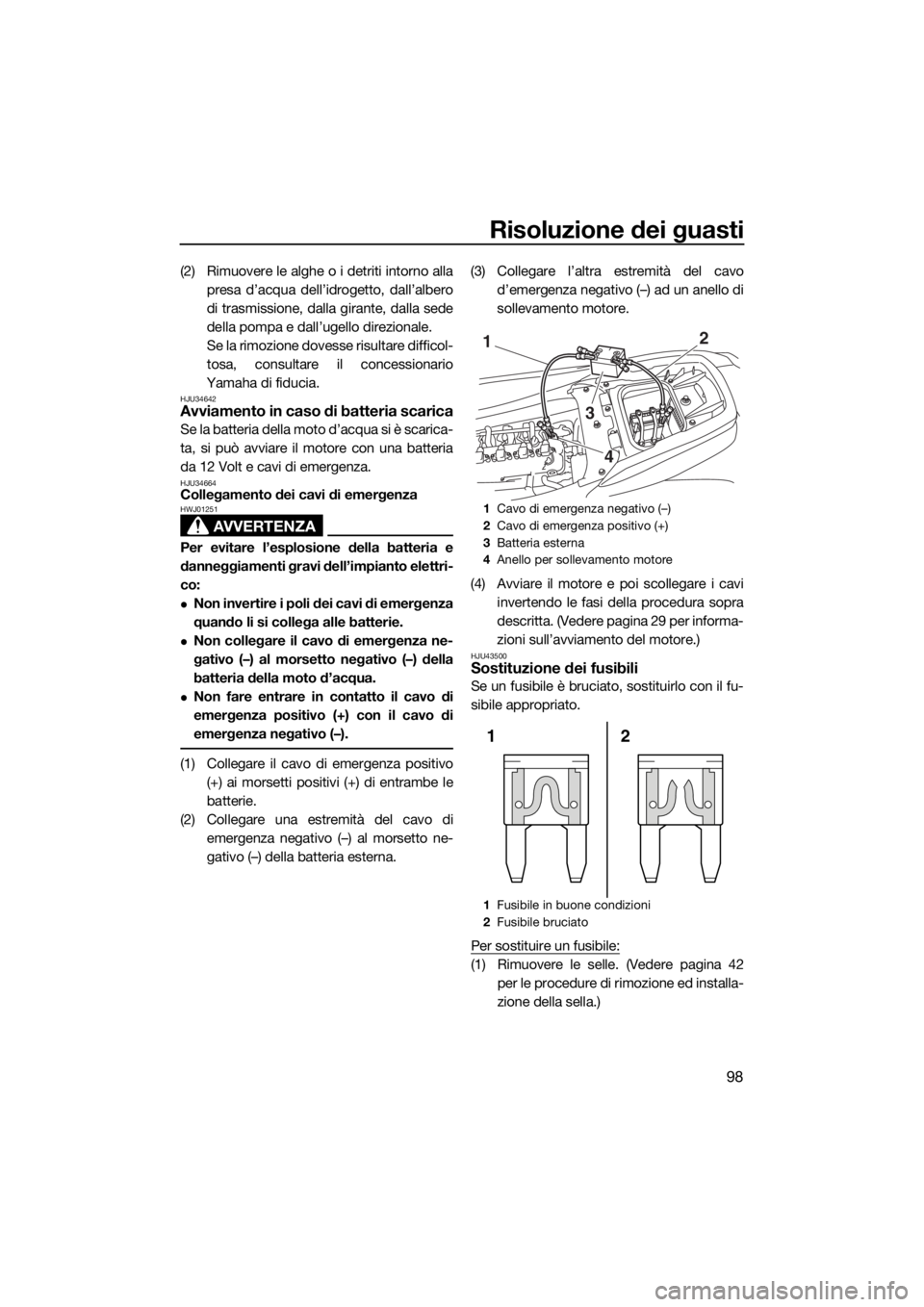

HJU34642Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria
da 12 Volt e cavi di emergenza.
HJU34664Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01251
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.
Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. (Vedere pagina 29 per informa-
zioni sull’avviamento del motore.)
HJU43500Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fu-
sibile appropriato.
Per sostituire un fusibile:
(1) Rimuovere le selle. (Vedere pagina 42
per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2Cavo di emergenza positivo (+)
3Batteria esterna
4Anello per sollevamento motore
1Fusibile in buone condizioni
2Fusibile bruciato
2
3 1
4
2 1
UF3K71H0.book Page 98 Wednesday, August 6, 2014 11:18 AM

Risoluzione dei guasti
99

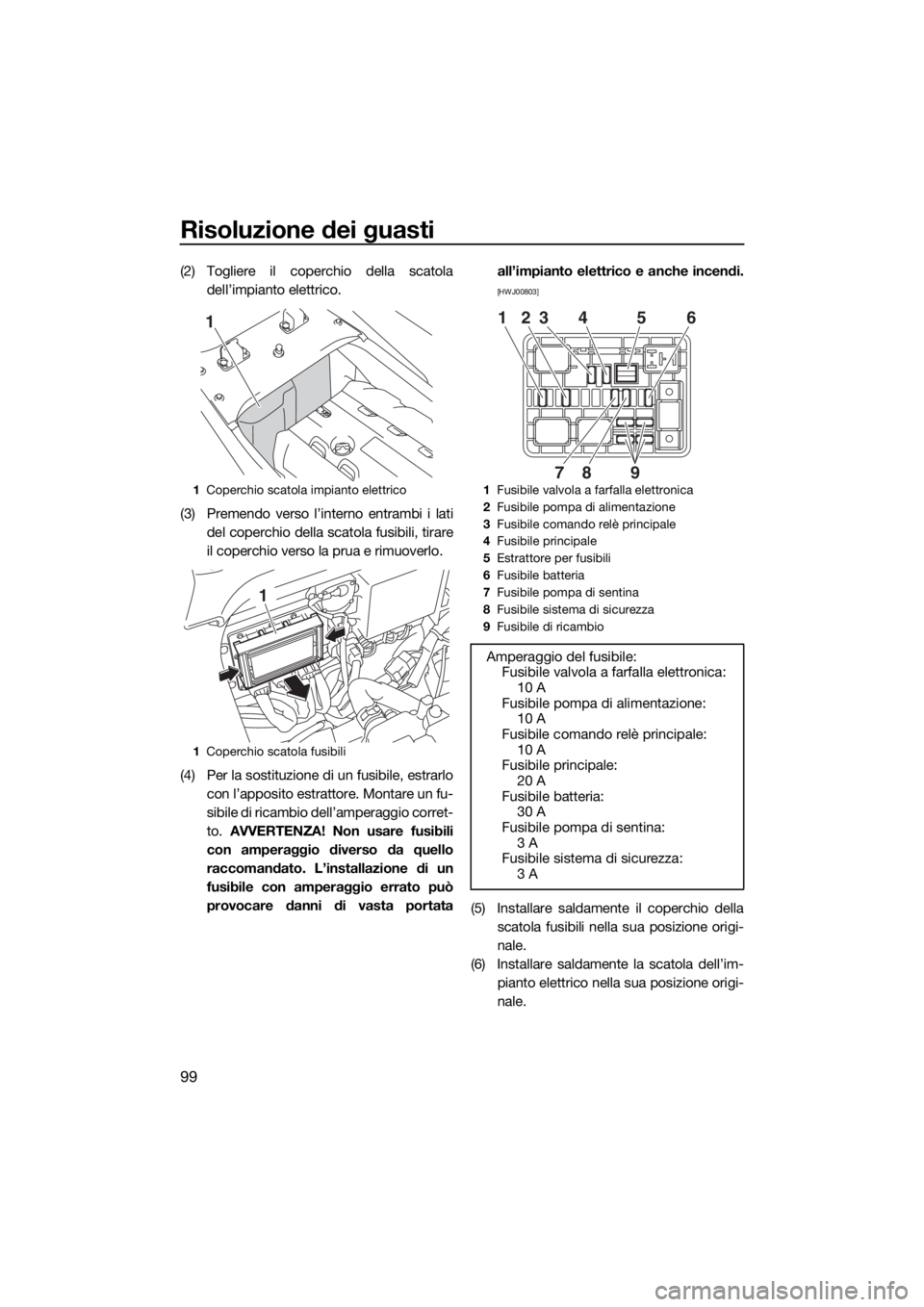

(2) Togliere il coperchio della scatola
dell’impianto elettrico.
(3) Premendo verso l’interno entrambi i lati
del coperchio della scatola fusibili, tirare
il coperchio verso la prua e rimuoverlo.
(4) Per la sostituzione di un fusibile, estrarlo
con l’apposito estrattore. Montare un fu-
sibile di ricambio dell’amperaggio corret-
to. AVVERTENZA! Non usare fusibili
con amperaggio diverso da quello
raccomandato. L’installazione di un
fusibile con amperaggio errato può
provocare danni di vasta portataall’impianto elettrico e anche incendi.
[HWJ00803]
(5) Installare saldamente il coperchio della
scatola fusibili nella sua posizione origi-
nale.
(6) Installare saldamente la scatola dell’im-
pianto elettrico nella sua posizione origi-
nale.
1Coperchio scatola impianto elettrico
1Coperchio scatola fusibili
1
1
1Fusibile valvola a farfalla elettronica
2Fusibile pompa di alimentazione
3Fusibile comando relè principale
4Fusibile principale
5Estrattore per fusibili
6Fusibile batteria
7Fusibile pompa di sentina
8Fusibile sistema di sicurezza
9Fusibile di ricambio
Amperaggio del fusibile:
Fusibile valvola a farfalla elettronica:
10 A
Fusibile pompa di alimentazione:
10 A
Fusibile comando relè principale:
10 A
Fusibile principale:
20 A
Fusibile batteria:
30 A
Fusibile pompa di sentina:
3 A
Fusibile sistema di sicurezza:
3 A
1
9 23 4 5 6
8 7
UF3K71H0.book Page 99 Wednesday, August 6, 2014 11:18 AM

Risoluzione dei guasti
100
(7) Installare saldamente le selle nelle loro
posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.

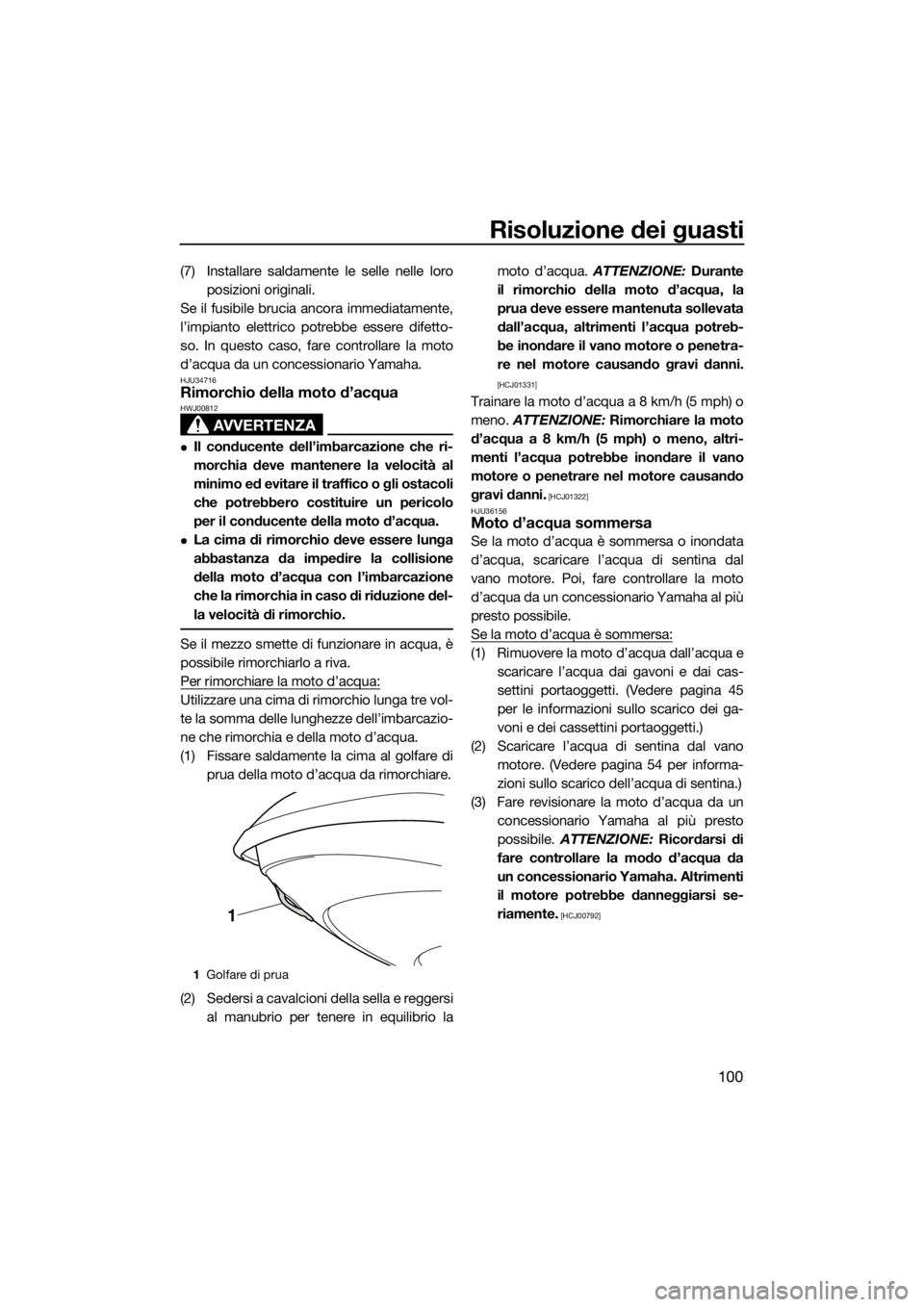

HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lunghezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio lamoto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 45
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano
motore. (Vedere pagina 54 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
1Golfare di prua
1
UF3K71H0.book Page 100 Wednesday, August 6, 2014 11:18 AM

101
Indice
A
Acceleratore, leva .................................... 30
Accostamento a riva e ormeggio della
moto d’acqua ....................................... 81
Acqua di sentina, controllo ...................... 60
Acqua di sentina, scarico ......................... 54
Acqua di sentina, scarico a terra ............. 54
Acqua di sentina, scarico in acqua .......... 54
Allarme livello carburante ......................... 39
Arresto della moto d’acqua...................... 74
Assetto, sistema di cambio rapido
(Q.S.T.S.) .............................................. 34
Avviamento, interruttore........................... 29
B
Batteria, assistenza .................................. 83
Batteria, avviamento se scarica ............... 98
Batteria, controlli ...................................... 60
C
Capovolta, moto d’acqua ........................ 80
Carburante ............................................... 50
Carburante, indicatore livello ................... 39
Carburante, requisiti relativi a .................. 50
Carrello, partenza da................................ 79
Carrello, trasporto su ............................... 55
Cassettino portaoggetti ........................... 46
Cavi di emergenza, collegamento............ 98
Cofano, controllo ..................................... 67
Come usare la moto d’acqua................... 72
Come usare la moto d’acqua in
retromarcia ........................................... 75
Componenti principali, ubicazione........... 23
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 82
Contagiri................................................... 37
Contaore/Voltmetro ................................. 38
Controlli dei tappi filettati di scarico di
poppa ................................................... 66
Controlli del sistema dello sterzo
telescopico ........................................... 62
Controllo strumento analogico doppio .... 67
Coperchio motore, rimozione e
installazione .......................................... 88
D
Display delle informazioni ........................ 38
Dopo aver tolto la moto dall’acqua.......... 81Dopo l’utilizzo, controlli ............................ 67
Dotazione ................................................. 42
Dotazioni di sicurezza, controllo .............. 66
E
Elenco dei controlli prima dell’utilizzo ...... 57
Emergenza, procedure ............................. 97
Equipaggiamento consigliato................... 16
Estintore, controllo ................................... 66
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 98
G
Galloccia .................................................. 45
Gavone e cassettino portaoggetti ............ 45
Gavoni e cassettini portaoggetti,
controlli ................................................. 65
Glossario, moto d’acqua.......................... 22
Gradino di risalita ..................................... 44
Guasti, individuazione .............................. 94
Guida, posizione ...................................... 70
I
Imparare a conoscere la moto d’acqua ... 69
Imparare ad usare la moto d’acqua ......... 69
Impianto di alimentazione, controlli ......... 59
Impostazioni del sistema antifurto
Yamaha ................................................. 28
Incustodita, moto d’acqua ....................... 72
Individuazione dei guasti, tabella ............. 94
Interruttori, controlli .................................. 65
K
Kit utensili in dotazione ............................ 88
L
Leva dell’acceleratore, controlli ............... 63
Limitazioni poste ai potenziali
conducenti della moto d’acqua ............ 11
Livello carburante, controllo..................... 59
Livello olio motore, controllo .................... 60
Lubrificazione ........................................... 86
Lungo termine, rimessaggio..................... 86
M
Maniglia di risalita .................................... 44
Maniglie tientibene ................................... 43
Manutenzione........................................... 88
UF3K71H0.book Page 101 Wednesday, August 6, 2014 11:18 AM

Indice
102
Modalità operative della moto d’acqua ... 35
Modalità regime ridotto ............................ 35
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da .......... 79
Moto d’acqua, caratteristiche .................. 17
Moto d’acqua, come usare la .................. 69
Moto d’acqua, funzioni di controllo ......... 27
Moto d’acqua, funzioni di navigazione .... 33
Moto d’acqua, messa in acqua ............... 70
Moto d’acqua sommersa ....................... 100
Motore, controllo...................................... 60
Motore in acqua, avviamento .................. 70
Motore, interruttore di spegnimento ........ 29
Motore, interruttore di spegnimento di
emergenza ............................................ 29
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 20
Numeri di identificazione............................ 1
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 52
Olio motore e filtro olio............................. 92
Operazioni dopo l’utilizzo......................... 82
P
Partenza ................................................... 79
Passeggeri, salita a bordo con ................ 76
Poppa, golfari........................................... 45
Portabibite................................................ 48
Presa d’acqua dell’idrogetto, controlli ..... 66
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................... 97
Prima dell’utilizzo, controlli ...................... 59
Prima dell’utilizzo, punti da controllare .... 59
Principale, numero di identificazione
(PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 45
Prua, golfare............................................. 44
Pulizia ....................................................... 86
Pulizia della moto d’acqua ....................... 83
R
Regime minimo motore, controllo............ 68Requisiti dell’olio motore.......................... 52
Requisiti per l’utilizzo ............................... 13
Rimorchio della moto d’acqua ............... 100
Rischi, informazioni .................................. 16
Rodaggio .................................................. 56
Ruggine, protezione ................................. 87
S
Salire a bordo della moto d’acqua ........... 75
Salita a bordo senza assistenza............... 75
Scafo e ponte, controllo ........................... 66
Scomparto portaoggetti
impermeabile all’acqua......................... 48
Selle ......................................................... 42
Separatore acqua..................................... 32
Separatore d’acqua, controllo ................. 60
Sistema antifurto Yamaha ........................ 28
Sistema dello sterzo, controlli .................. 61
Sistema dello sterzo telescopico ............. 31
Sistema di cambio rapido
dell’assetto (Q.S.T.S.), controlli ............ 62
Sistema di retromarcia ............................. 33
Sistema di retromarcia, controlli .............. 63
Spegnere il motore................................... 71
Spia di allarme controllo motore .............. 41
Spia di allarme pressione olio .................. 39
Spia di allarme surriscaldamento
motore .................................................. 40
Sterzo, sistema ........................................ 30
Strumento analogico doppio.................... 37
Supporto, coperchio e cinghia
dell’estintore, controlli .......................... 66
Supporto e coperchio dell’estintore......... 48
T
Tabella di manutenzione periodica .......... 90
Targhetta del produttore ............................ 3
Telecomando ........................................... 27
Telecomando, controllo ........................... 64
Tirante di spegnimento di emergenza
del motore, controllo ............................ 64
U
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 67
Uscite di controllo dell’acqua di
raffreddamento ..................................... 31
UF3K71H0.book Page 102 Wednesday, August 6, 2014 11:18 AM

Indice
103
Utilizzo in zone in cui si accumulano
alghe ..................................................... 81
Utilizzo responsabile della moto
d’acqua................................................. 21
V
Vano motore, controllo ............................ 59
Velocità, indicatore .................................. 37
Virate, esecuzione .................................... 72
W
Wakeboarding e sci d’acqua ................... 18
UF3K71H0.book Page 103 Wednesday, August 6, 2014 11:18 AM

UF3K71H0.book Page 104 Wednesday, August 6, 2014 11:18 AM

Stampato negli U.S.A.
Agosto 2014–0.1 × 1 CR
UF3K71H0.book Page 1 Wednesday, August 6, 2014 11:18 AM
