2015 YAMAHA FZS Manuale duso (in Italian)

Manutenzione
90
HJU43101Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “√” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c eUtilizzo della moto d’ac-
quaIniziale In seguito ogni
Pagi-
na
10 ore50 ore o
12 mesi
*1100 ore
o 12
mesi *1200 ore
o 24
mesi *1
Tubazione del car-
buranteControllare i tubi flessibili
del carburante e le relative
fascette√—
Tappo rifornimento
carburante/separa-
tore d’acquaControllare che gli O-ring
non siano incrinati o de-
formati√—
Serbatoio del car-
buranteControllare l’installazione
e le reggette√—
Filtro sull’entrata
dell’acquaVerificare l’eventuale pre-
senza di ostruzioni e danni√—
Tubi flessibili acqua
di raffreddamentoVerificare l’eventuale pre-
senza di danni e perdite e
controllare le fascette√—
Olio motoreSostituire√√92
Filtro olioSostituire√92
Scatola del cusci-
nettoLubrificare√—
CandeleControllare√√—
BatteriaControllare densità del li-
quido della batteria, termi-
nali, fascette e tubo di
sfiato√—
Cavi batteriaControllare i terminali√—
Perno dello sterzoControllare il funziona-
mento e il serraggio√√—
Cavo dello sterzoControllare la superficie
esterna e i collegamenti e
lubrificare√—
Cavo Q.S.T.S.Controllare la superficie
esterna e i collegamenti e
lubrificare√—
UF3K71H0.book Page 90 Wednesday, August 6, 2014 11:18 AM

Manutenzione
91
Convertitore e asta
Q.S.T.S.Controllare la superficie
esterna e i collegamenti e
lubrificare√√—
Leva del cambioControllare la superficie
esterna e i collegamenti e
lubrificare√—
Cavo del cambio e
cucchiaia ribaltabi-
le per l’inversione
flussoControllare la superficie
esterna e i collegamenti e
lubrificare√—
Elemento del filtro
dell’ariaVerificare l’eventuale pre-
senza di danni e sporcizia√—
Tubi flessibili di
aspirazione dell’ariaVerificare l’eventuale pre-
senza di danni e controlla-
re le fascette√—
Corpo farfallatoLubrificare le valvole a far-
falla√—
Sistema di scaricoVerificare l’eventuale pre-
senza di perdite di gas di
scarico e controllare i tubi
flessibili e le fascette√—
Tubo di sfiatoControllare il tubo di sfiato
e le relative fascette√—
GiranteVerificare l’eventuale pre-
senza di deformazioni,
danni e corpi estranei√—
Ugello direzionaleControllare il movimento e
lubrificare√—
Sistema di scarico
per depressione
dell’idrogetto
dell’acqua di senti-
naVerificare che i tubi flessi-
bili non presentino ostru-
zioni e danni, controllare
le fascette e pulire il filtro
della sentina√—
Elettropompa di
sentinaControllare il funziona-
mento, verificare che i tubi
flessibili non presentino
danni, controllare le fa-
scette e pulire il filtro della
pompa di sentina√—
Tappi di scarico di
poppaControllare gli O-ring√—
AnodoVerificare l’eventuale pre-
senza di corrosione e puli-
re√ *2 —
Gioco valvolaControllare e regolare√ *2 — Vo c eUtilizzo della moto d’ac-
quaIniziale In seguito ogni
Pagi-
na
10 ore50 ore o
12 mesi
*1100 ore
o 12
mesi *1200 ore
o 24
mesi *1
UF3K71H0.book Page 91 Wednesday, August 6, 2014 11:18 AM

Manutenzione
92
*1: Quello che tra i due si verifica per primo.
*2: Controllare ogni 200 ore.
Eseguire i controlli previsti prima e dopo l’utilizzo prima di procedere alla manutenzione perio-
dica.
HJU36943Olio motore e filtro olio
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare
l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Giunto elasticoVerificare l’eventuale pre-
senza di incrinature, intac-
cature, allentamenti e
rumorosità√—
Attacco del motoreVerificare l’eventuale pre-
senza di danni e spellature√— Vo c eUtilizzo della moto d’ac-
quaIniziale In seguito ogni
Pagi-
na
10 ore50 ore o
12 mesi
*1100 ore
o 12
mesi *1200 ore
o 24
mesi *1
UF3K71H0.book Page 92 Wednesday, August 6, 2014 11:18 AM

Dati tecnici
93
HJU34543
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
3 persona
Capacità massima di carico:
240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza:
1230 mm (48.4 in)
Altezza:
1160 mm (45.7 in)
Peso a secco:
361 kg (796 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
183.9 kWa7500 giri/min.
Consumo massimo di carburante:
77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomia a tutto gas:
0.90 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1812 cm3
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.5 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.36–0.45 mm (0.0142–0.0177 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento:
Elettrico
Sistema di accensione:
T.C.I.Candela:
LFR7A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 grado
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina super senza piombo
Numero di ottano minimo (PON):
91
Numero di ottano minimo (RON):
95
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3K71H0.book Page 93 Wednesday, August 6, 2014 11:18 AM

Risoluzione dei guasti
94
HJU34562
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per in-
dividuare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU36986Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra)Sistema anti-
furto YamahaSelezionata modalità
di bloccoSelezionare modalità
di sblocco28
Interruttore di
spegnimento
di emergen-
za del motoreForcella non inserita Inserire la forcella
29
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio98
Batteria Scarica Ricaricare 83
Collegamenti dei
morsetti allentatiStringere a seconda
della necessità83
Morsetti corrosi Pulire o sostituire 83
Motorino di
avviamentoGuasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
29
Carburante Serbatoio del carbu-
rante vuotoRifornire prima possi-
bile50
Vecchio o contami-
natoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o al-
lentatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Collegato al cilindro
sbagliatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
UF3K71H0.book Page 94 Wednesday, August 6, 2014 11:18 AM

Risoluzione dei guasti
95
Il motore gira in
modo irregolare o si
spegneCarburante Serbatoio del carbu-
rante vuotoRifornire prima possi-
bile50
Vecchio o contami-
natoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Numero di ottano er-
ratoUtilizzare il carburan-
te di tipo corretto50
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o al-
lentatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaAllarme livel-
lo carburanteSerbatoio del carbu-
rante vuotoRifornire prima possi-
bile50
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha39
Spia di allar-
me surriscal-
damento
motorePresa d’acqua
dell’idrogetto intasa-
taPulire
97
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha41 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3K71H0.book Page 95 Wednesday, August 6, 2014 11:18 AM

Risoluzione dei guasti
96
La moto d’acqua
rallenta o perde po-
tenzaLeva del
cambioNon completamente
spostata nella posi-
zione di marcia avantiSpingere la leva in
avanti fino a quando
si arresta33
Modalità
operativa
della moto
d’acquaModalità di regime ri-
dotto attivataModalità di regime ri-
dotto disattivata
35
Cavitazione Presa d’acqua
dell’idrogetto intasa-
taPulire
97
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha97
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore40
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
39
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o al-
lentatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contami-
natoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Numero di ottano er-
ratoUtilizzare il carburan-
te di tipo corretto50
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF3K71H0.book Page 96 Wednesday, August 6, 2014 11:18 AM

Risoluzione dei guasti
97
HJU34625
Procedure di emergenzaHJU34635Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00783

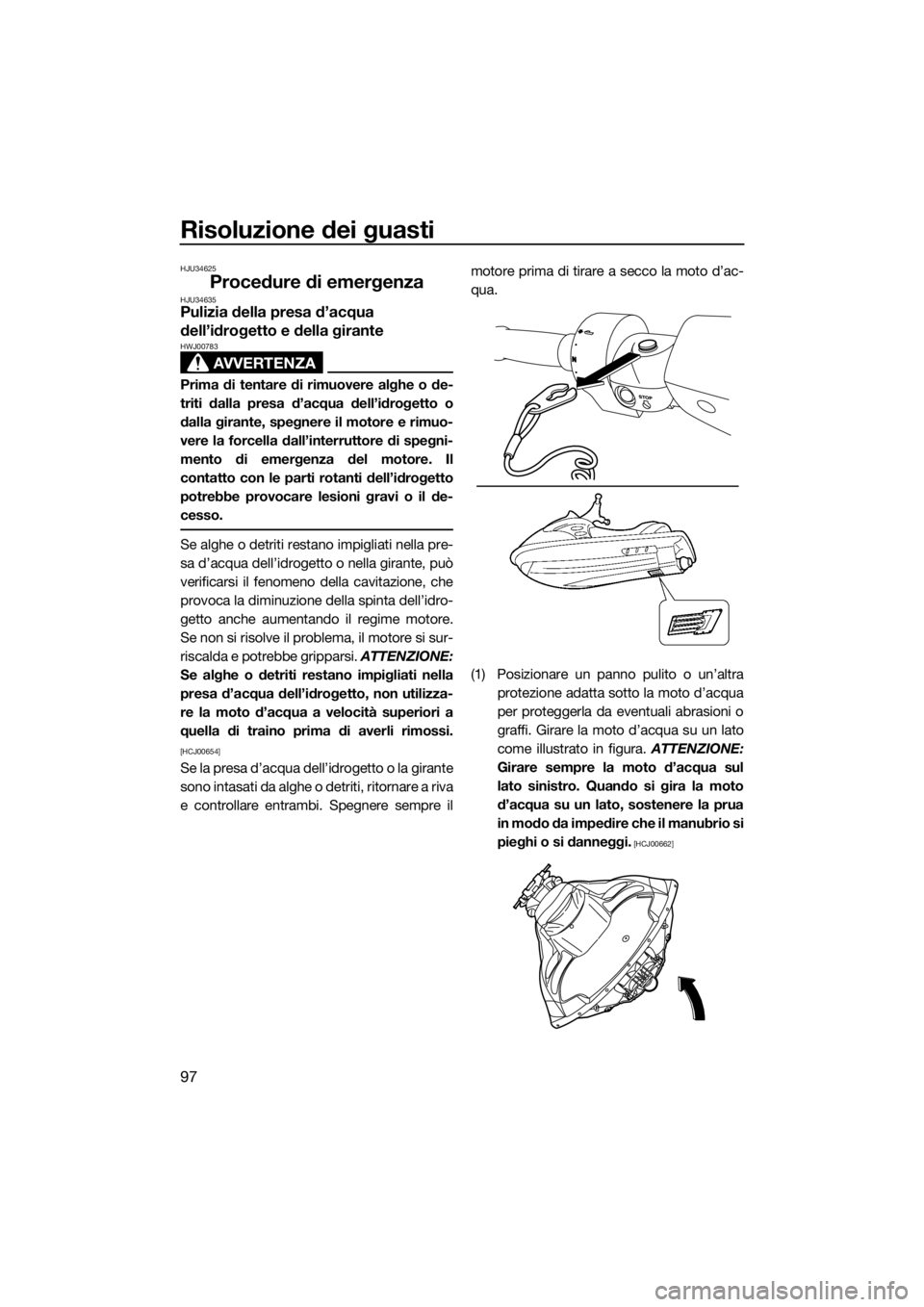

Prima di tentare di rimuovere alghe o de-
triti dalla presa d’acqua dell’idrogetto o
dalla girante, spegnere il motore e rimuo-
vere la forcella dall’interruttore di spegni-
mento di emergenza del motore. Il
contatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il de-
cesso.
Se alghe o detriti restano impigliati nella pre-
sa d’acqua dell’idrogetto o nella girante, può
verificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore.
Se non si risolve il problema, il motore si sur-
riscalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00654]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio si
pieghi o si danneggi.
[HCJ00662]
UF3K71H0.book Page 97 Wednesday, August 6, 2014 11:18 AM
