2015 YAMAHA FZS ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Λειτουργία υδροσκάφους
34
RJU40013
Λειτουργίες χειρισμού του
υδροσκάφους
RJU37183Σύστημα αναστροφής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ01231
Μην χρησιμοποιείτε τη λειτουργία όπισθεν
για να επιβραδυνθείτε ή για να σταματήσετε
το υδροσκάφος, καθώς έτσι μπορεί να χάσετε
τον έλεγχο, να πεταχτείτε έξω από το
υδροσκάφος ή να χτυπήσετε στις χειρολαβές
του τιμονιού.
Προτού βάλετε όπισθεν, βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτομα ή εμπόδια πίσω σας.
Μην ακουμπάτε το τύμπανο αναστροφής
(όπισθεν) όταν χειρίζεστε το μοχλό αλλαγής
πορείας, καθώς μπορεί να πιαστεί το χέρι
σας.
Όταν ο μοχλός αλλαγής πορείας μετακινηθεί στη
θέση αναστροφής (όπισθεν), το τύμπανο
αναστροφής (όπισθεν) χαμηλώνει και εκτρέπει τη
δέσμη νερού που εξέρχεται από το ακροφύσιο
πηδαλιουχίας. Κατ’ αυτόν τον τρόπο, το
υδροσκάφος μπορεί να κινηθεί με την όπισθεν.
Για να βάλετε όπισθεν:
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί.
(2)Τραβήξτε το μοχλό αλλαγής πορείας προς τα
πίσω, μέχρι να σταματήσει στη θέση
αναστροφής (όπισθεν). Το τύμπανο
αναστροφής (όπισθεν) θα χαμηλώσει και τουδροσκάφος θα αρχίσει να κινείται με την
όπισθεν, με την ταχύτητα συρτής.
ΣΗMΕΙΩΣΗ:
Το μοντέλο αυτό είναι εξοπλισμένο με μία
λειτουργία που περιορίζει τις στροφές του
κινητήρα στην όπισθεν.
Για να επιλέξετε την εμπροσθοπορεία:
(1)Αφήστε το χειρόγκαζο και αφήστε τις
στροφές του κινητήρα να επανέλθουν στο
ρελαντί.
(2)Σπρώξτε το μοχλό αλλαγής πορείας προς τα
εμπρός, μέχρι να σταματήσει στη θέση
εμπροσθοπορείας. Το τύμπανο αναστροφής
(όπισθεν) θα ανυψωθεί και το υδροσκάφος
1Μοχλός αλλαγής πορείας
2Θέση όπισθεν
3Θέση εμπροσθοπορείας
1Τύμπανο αναστροφής (όπισθεν)
2Θέση εμπροσθοπορείας
3Θέση όπισθεν
3 2 1
12
3
UF3K71R0.book Page 34 Tuesday, August 5, 2014 4:24 PM

Λειτουργία υδροσκάφους
35
θα αρχίσει να κινείται προς τα εμπρός, με την
ταχύτητα συρτής.
RJU42650Σύστημα ταχείας αλλαγής ζυγοστάθμισης
(Q.S.T.S.)
Ο επιλογέας Q.S.T.S. είναι ενσωματωμένος στην
αριστερή χειρολαβή τιμονιού και χρησιμοποιείται
για την αλλαγή της κατακόρυφης γωνίας του
ακροφυσίου πηδαλιουχίας, μέσω της οποίας
ρυθμίζεται η γωνία ζυγοστάθμισης του
υδροσκάφους.
Υπάρχουν 5 θέσεις: ουδέτερη θέση, 2 θέσεις
πλώρη-κάτω (a) και (b) και 2 θέσεις πλώρη-επάνω
(c) και (d).
Θέσεις πλώρη-κάτω (a) και (b)
Η πλώρη θα κατέβει, με αποτέλεσμα να μειωθεί η
γωνία ζυγοστάθμισης.
Η κατακόρυφη μετακίνηση της πλώρης μειώνεται
και το υδροσκάφος φτάνει σε πλανάρισμα
ταχύτερα όταν επιταχύνει.Θέσεις πλώρη-επάνω (c) και (d)
Η πλώρη θα ανέβει, με αποτέλεσμα να αυξηθεί η
γωνία ζυγοστάθμισης.
Η αντίσταση του νερού είναι μικρότερη και,
επομένως, βελτιώνεται η επιτάχυνση σε ευθεία
πορεία.
ΣΗMΕΙΩΣΗ:
Τα χαρακτηριστικά απόδοσης του υδροσκάφους
αλλάζουν ανάλογα με τη γωνία ζυγοστάθμισης
και σε συνάρτηση με τις συνθήκες λειτουργίας.
Για να αλλάξετε τη γωνία ζυγοστάθμισης:
(1)Μειώστε την ταχύτητα περιστροφής του
κινητήρα σε λιγότερες από 3000
στροφές/λεπτό.
(2)Πιέστε το μοχλό ασφάλισης του επιλογέα
Q.S.T.S. και, στη συνέχεια, περιστρέψτε τον
επιλογέα Q.S.T.S. στην επιθυμητή θέση.
ΠΡΟΣΟΧΗ: Μην περιστρέφετε τον
επιλογέα Q.S.T.S. όταν ο κινητήρας του
υδροσκάφους λειτουργεί με 3000
στροφές/λεπτό ή περισσότερες,
1Επιλογέας Q.S.T.S.
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF3K71R0.book Page 35 Tuesday, August 5, 2014 4:24 PM

Λειτουργία υδροσκάφους
36
διαφορετικά μπορεί να προκληθεί ζημιά
στο σύστημα Q.S.T.S.
[RCJ00014]
(3)Απελευθερώστε το μοχλό ασφάλισης και
βεβαιωθείτε ότι ο επιλογέας Q.S.T.S. έχει
ασφαλίσει σταθερά στη σωστή θέση.
RJU40001
Καταστάσεις λειτουργίας του
υδροσκάφους
RJU42760Λειτουργία χαμηλών στροφών
Η λειτουργία χαμηλών στροφών είναι μία
λειτουργία που περιορίζει τις μέγιστες στροφές
του κινητήρα στο 60 % περίπου των μέγιστων
στροφών κινητήρα στην κανονική λειτουργία.
Η λειτουργία χαμηλών στροφών μπορεί να
ενεργοποιηθεί και να απενεργοποιηθεί μόνο από
το τηλεχειριστήριο που παρέχεται με αυτό το
υδροσκάφος. (Βλ. σελίδα 28 για πληροφορίες
σχετικά με το τηλεχειριστήριο.)
ΣΗMΕΙΩΣΗ:
Η λειτουργία χαμηλών στροφών μπορεί να
ενεργοποιηθεί μόνο εφόσον ο κινητήρας έχει
σβήσει με το Σύστημα Προστασίας της Yamaha
στη λειτουργία Ξεκλείδωμα.
Ενεργοποίηση και απενεργοποίηση της
λειτουργίας χαμηλών στροφών
Η ενεργοποίηση της λειτουργίας χαμηλών
στροφών επιβεβαιώνεται από τον αριθμό
ηχητικών σημάτων, όταν χρησιμοποιείται το
τηλεχειριστήριο, και από την ενδεικτική λυχνία
“L-MODE” της μονάδας δύο αναλογικών
μετρητών. (
Βλ. σελίδα 38 για πληροφορίες
σχετικά με τη μονάδα δύο αναλογικών μετρητών.)
1Επιλογέας Q.S.T.S.
2Μοχλός ασφάλισης επιλογέα Q.S.T.S.
1Πομπός τηλεχειρισμού
UF3K71R0.book Page 36 Tuesday, August 5, 2014 4:24 PM

Λειτουργία υδροσκάφους
37
ΣΗMΕΙΩΣΗ:
Αν χρησιμοποιηθεί το τηλεχειριστήριο ενώ η
μονάδα δύο αναλογικών μετρητών βρίσκεται στην
κατάσταση αναμονής, η μονάδα εκτελεί την
αρχική λειτουργία και, στη συνέχεια, επιλέγεται η
ρύθμιση.
Για να ενεργοποιήσετε τη λειτουργία χαμηλών
στροφών:
Πατήστε το κουμπί “L-Mode” (ξεκλείδωμα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα. Αφού ο βομβητής ηχήσει τρεις
φορές και η ενδεικτική λυχνία “UNLOCK”
αναβοσβήσει τρεις φορές και μετά ανάψει
σταθερά, η ενδεικτική λυχνία “L-MODE” ανάβει
και η λειτουργία χαμηλών στροφών
ενεργοποιείται.
ΣΗMΕΙΩΣΗ:
Αν η λειτουργία χαμηλών στροφών ενεργοποιηθεί
αμέσως μετά το σβήσιμο της οθόνης
πληροφοριών, η ενδεικτική λυχνία “L-MODE”
δεν θα ανάψει. Η ενδεικτική λυχνία “L-MODE”
θα ανάψει όταν πάρει μπροστά ο κινητήρας.Για να απενεργοποιήσετε τη λειτουργία χαμηλών
στροφών:
Πατήστε το κουμπί “L-Mode” (ξεκλείδωμα) στο
τηλεχειριστήριο για περισσότερα από 4
δευτερόλεπτα. Αφού ο βομβητής ηχήσει δύο
φορές και η ενδεικτική λυχνία “UNLOCK”
αναβοσβήσει δύο φορές και μετά ανάψει σταθερά,
η ενδεικτική λυχνία “L-MODE” σβήνει και η
λειτουργία χαμηλών στροφών απενεργοποιείται.
Όταν απενεργοποιηθεί η λειτουργία χαμηλών
στροφών, το υδροσκάφος επιστρέφει στην
κανονική κατάσταση λειτουργίας.
Αριθμός
ηχητικών
σημάτωνΚατάσταση
λειτουργίας χαμηλών
στροφώνΕνδεικτική
λυχνία “L-
MODE”
Ενεργοποιημένη Ανάβει
Απενεργοποιημένη Σβήνει
1Κουμπί “L-Mode” (λειτουργία κλειδώματος)
(ξεκλείδωμα)
2Ενδεικτική λυχνία “L-MODE”
L-Mode1
2
UF3K71R0.book Page 37 Tuesday, August 5, 2014 4:24 PM

Λειτουργία οργάνων
38
RJU37433
Μονάδα δύο αναλογικών μετρητών
Η μονάδα των δύο αναλογικών μετρητών
εμφανίζει διάφορες πληροφορίες του
υδροσκάφους.
Αρχική λειτουργία της μονάδας δύο
αναλογικών μετρητών
Όταν ενεργοποιηθεί η μονάδα δύο αναλογικών
μετρητών, το ταχύμετρο και το στροφόμετρο
εκτελούν μια σάρωση και όλα τα τμήματα της
οθόνης και όλες οι ενδεικτικές λυχνίες ανάβουν.
Ύστερα από 2 δευτερόλεπτα, η ενδεικτική λυχνία
“WARNING” και οι προειδοποιητικές
λυχνίες
στην οθόνη πληροφοριών σβήνουν και, στη
συνέχεια, η μονάδα αρχίζει να λειτουργεί
κανονικά.
ΣΗMΕΙΩΣΗ:
Η ενδεικτική λυχνία “UNLOCK” σβήνει όταν
πάρει μπροστά ο κινητήρας.
Κατάσταση αναμονής της μονάδας δύο
αναλογικών μετρητών
Αν η μονάδα δύο αναλογικών μετρητών δεν λάβει
κανένα σήμα λειτουργίας εντός 25 δευτερολέπτων
από το σβήσιμο του κινητήρα, η μονάδααπενεργοποιείται και μεταβαίνει σε κατάσταση
αναμονής. Όταν ο κινητήρας ξαναπάρει μπροστά,
οι ενδείξεις επανέρχονται στην κατάσταση που
βρίσκονταν
πριν απενεργοποιηθεί η μονάδα και,
στη συνέχεια, η μονάδα αρχίζει να λειτουργεί
κανονικά.
RJU37444Ταχύμετρο
Το ταχύμετρο εμφανίζει την ταχύτητα του
υδροσκάφους σε σχέση με το νερό.
Τα μικρά εσωτερικά ψηφία στο μετρητή
επισημαίνουν την ταχύτητα του υδροσκάφους σε
χιλιόμετρα/ώρα “km/h” και τα μεγάλα εξωτερικά
ψηφία την ταχύτητα σε μίλια/ώρα “mph”.
RJU37245Στροφόμετρο
Το στροφόμετρο δείχνει τις στροφές του
κινητήρα.
Τα ψηφία στο μετρητή επισημαίνουν τις στροφές
του κινητήρα × 1000 rpm (στροφές/λεπτό).

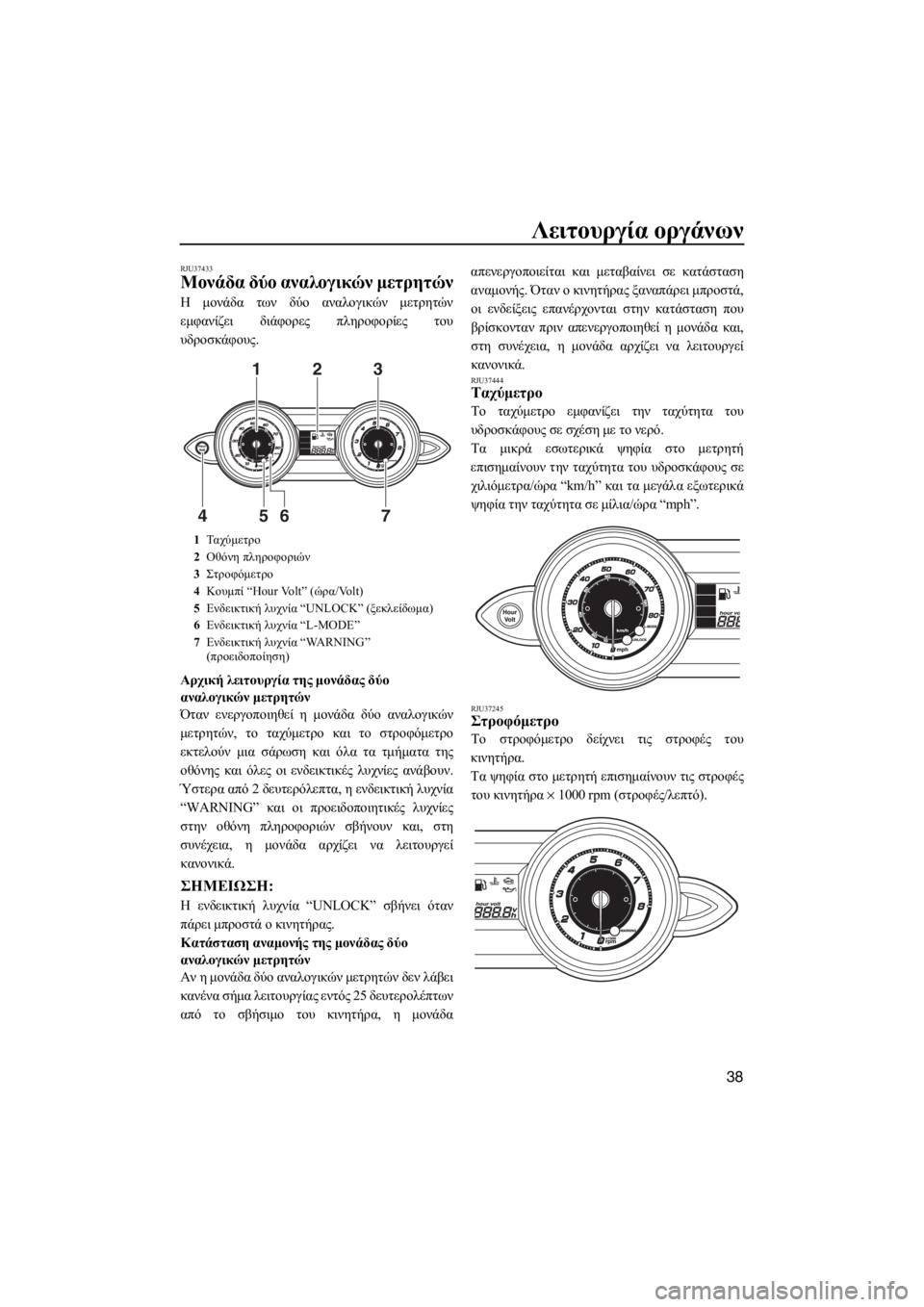

1Τα χ ύ μ ε τ ρ ο
2Οθόνη πληροφοριών
3Στροφόμετρο
4Κουμπί “Hour Volt” (ώρα/Volt)
5Ενδεικτική λυχνία “UNLOCK” (ξεκλείδωμα)
6Ενδεικτική λυχνία “L-MODE”
7Ενδεικτική λυχνία “WARNING”
(προειδοποίηση)
123
7 6 5 4
UF3K71R0.book Page 38 Tuesday, August 5, 2014 4:24 PM

Λειτουργία οργάνων
39
RJU35025Οθόνη πληροφοριών
Η οθόνη πληροφοριών δείχνει τις συνθήκες
λειτουργίας του υδροσκάφους.
RJU37265Μετρητής ωρών λειτουργίας/βολτόμετρο
Ο μετρητής ωρών λειτουργίας/βολτόμετρο
διαθέτει μια λειτουργία μέτρησης ωρών και μια
λειτουργία βολτόμετρου. Ο μετρητής αυτός
μπορεί να χρησιμοποιηθεί ως μετρητής ωρών
λειτουργίας ή ως βολτόμετρο.
ΣΗMΕΙΩΣΗ:
Ο μετρητής ωρών λειτουργίας επιλέχθηκε στο
εργοστάσιο της Yamaha.Μετρητής ωρών λειτουργίας
Ο μετρητής ωρών λειτουργίας δείχνει το συνολικό
αριθμό ωρών που λειτούργησε ο κινητήρας από
την αγορά του υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Ο αριθμός των ωρών που έχουν παρέλθει δεν
χάνεται ακόμα κι αν αποσυνδεθούν οι πόλοι της
μπαταρίας.
Για να μεταβείτε από το βολτόμετρο στο μετρητή
ωρών λειτουργίας:
Πιέστε το κουμπί “Hour Volt” (ώρα/Volt) για
τουλάχιστον 1 δευτερόλεπτο. Η οθόνη μεταβαίνει
από το βολτόμετρο στο μετρητή ωρών
λειτουργίας.
Βολτόμετρο
Το βολτόμετρο εμφανίζει την τάση της μπαταρίας.
Όταν η τάση της μπαταρίας είναι κανονική, το
βολτόμετρο δείχνει περίπου 12 Volt.
Αν η τάση της μπαταρίας μειωθεί σημαντικά,
εμφανίζεται “LO” στο βολτόμετρο. Αν η τάση της
μπαταρίας αυξηθεί σημαντικά, εμφανίζεται
“HI”.
Αν εμφανίζεται “LO” ή “HI”, επιστρέψτε αμέσως
στην ακτή και απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για σέρβις του υδροσκάφους.
Για να μεταβείτε από το μετρητή ωρών
λειτουργίας στο βολτόμετρο:
Πιέστε το κουμπί “Hour Volt” (ώρα/Volt) για
τουλάχιστον 1 δευτερόλεπτο. Η οθόνη μεταβαίνει

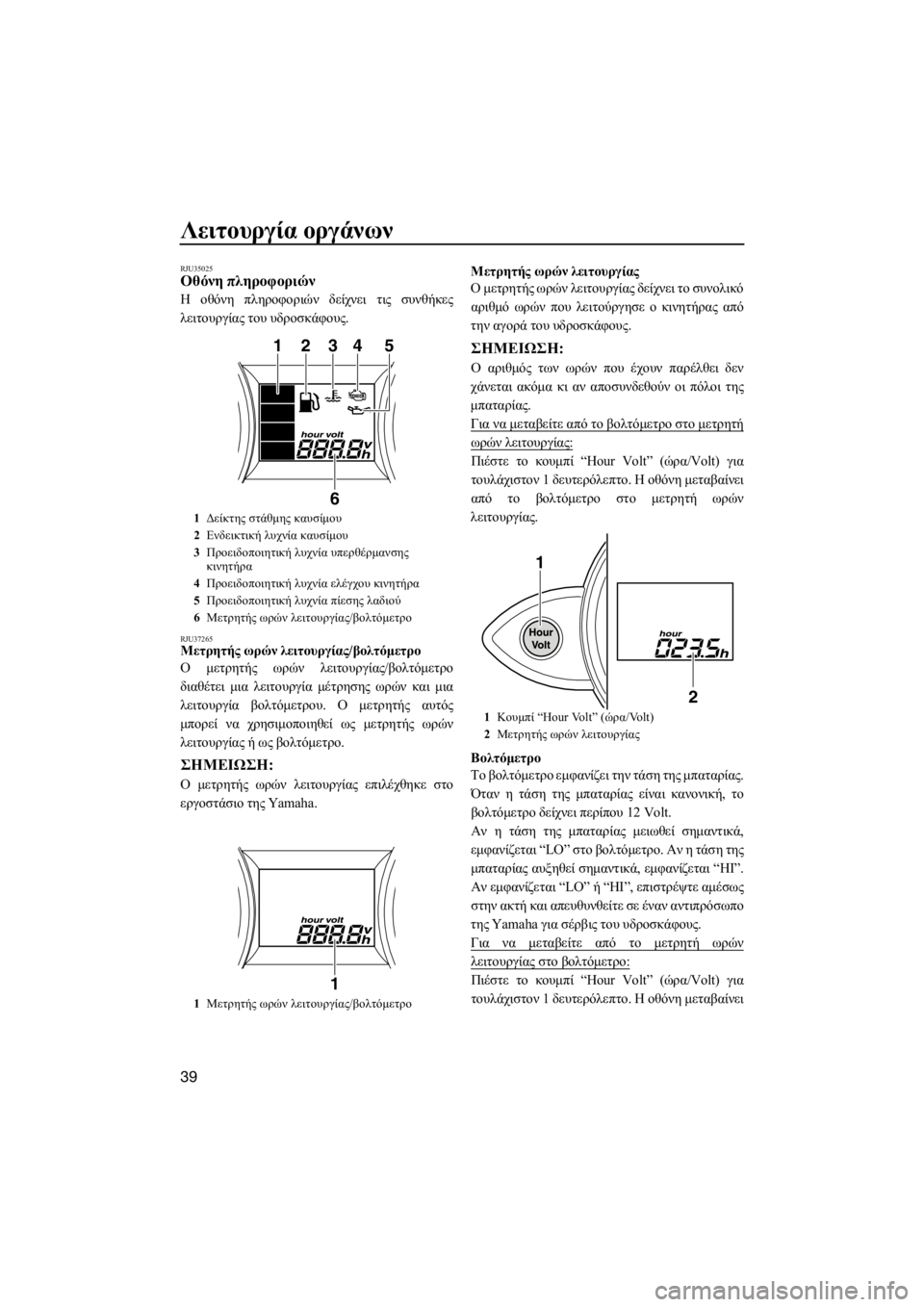

1Δείκτης στάθμης καυσίμου
2Ενδεικτική λυχνία καυσίμου
3Προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα
4Προειδοποιητική λυχνία ελέγχου κινητήρα
5Προειδοποιητική λυχνία πίεσης λαδιού
6Μετρητής ωρών λειτουργίας/βολτόμετρο
1Μετρητής ωρών λειτουργίας/βολτόμετρο
12345
6
1

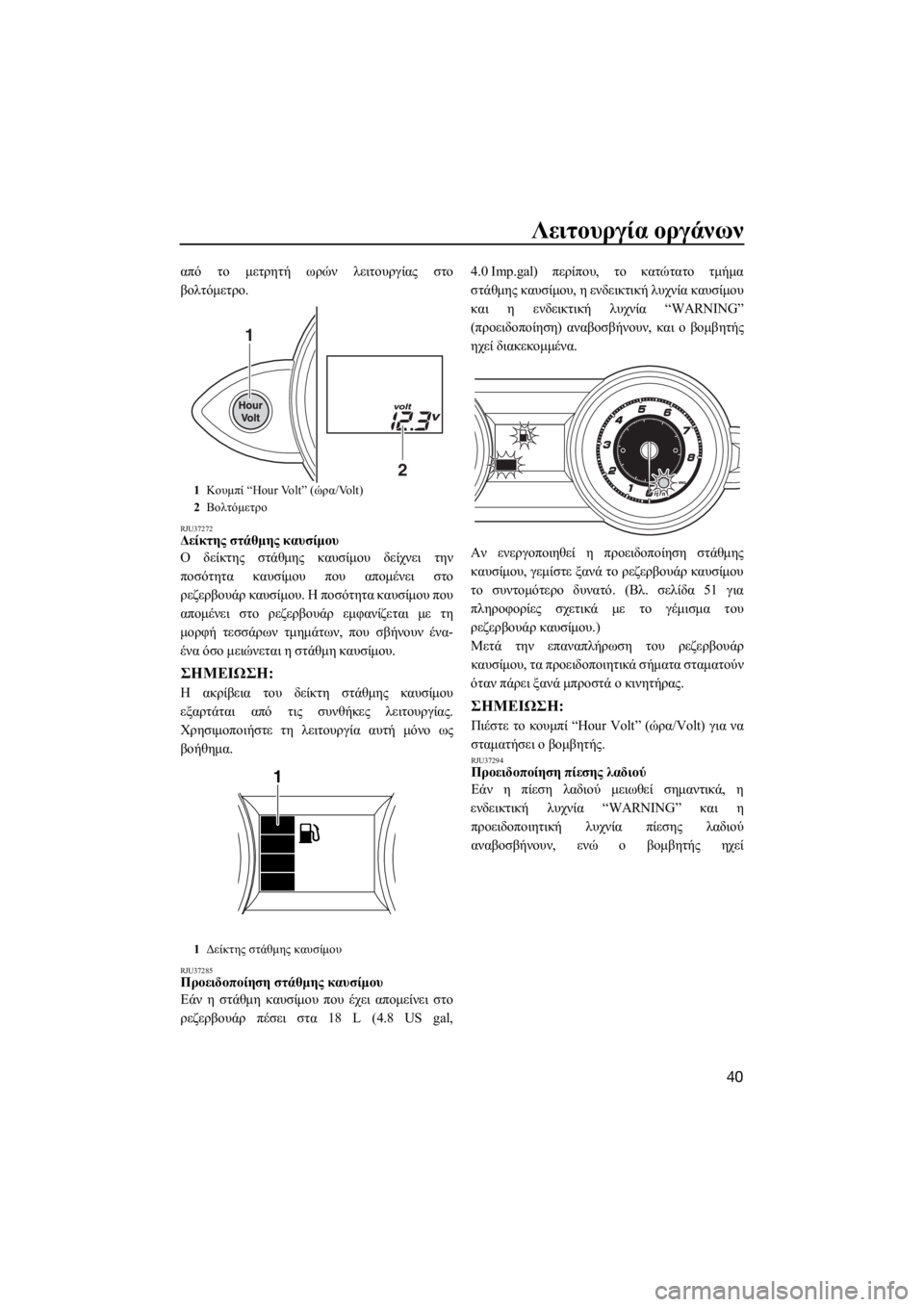

1Κουμπί “Hour Volt” (ώρα/Volt)
2Μετρητής ωρών λειτουργίας
1
2
UF3K71R0.book Page 39 Tuesday, August 5, 2014 4:24 PM

Λειτουργία οργάνων
40
από το μετρητή ωρών λειτουργίας στο
βολτόμετρο.
RJU37272Δείκτης στάθμης καυσίμου
Ο δείκτης στάθμης καυσίμου δείχνει την
ποσότητα καυσίμου που απομένει στο
ρεζερβουάρ καυσίμου. Η ποσότητα καυσίμου που
απομένει στο ρεζερβουάρ εμφανίζεται με τη
μορφή τεσσάρων τμημάτων, που σβήνουν ένα-
ένα όσο μειώνεται η στάθμη καυσίμου.
ΣΗMΕΙΩΣΗ:
Η ακρίβεια του δείκτη στάθμης καυσίμου
εξαρτάται από τις συνθήκες λειτουργίας.
Χρησιμοποιήστε τη λειτουργία αυτή μόνο ως
βοήθημα.
RJU37285Προειδοποίηση στάθμης καυσίμου
Εάν η στάθμη καυσίμου που έχει απομείνει στο
ρεζερβουάρ πέσει στα 18 L (4.8 US gal,4.0 Imp.gal) περίπου, το κατώτατο τμήμα
στάθμης καυσίμου, η ενδεικτική λυχνία καυσίμου
και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) αναβοσβήνουν, και ο βομβητής
ηχεί διακεκομμένα.
Αν ενεργοποιηθεί η προειδοποίηση στάθμης
καυσίμου, γεμίστε ξανά το ρεζερβουάρ καυσίμου
το συντομότερο δυνατό. (Βλ. σελίδα 51 για
πληροφορίες σχετικά
με το γέμισμα του
ρεζερβουάρ καυσίμου.)
Μετά την επαναπλήρωση του ρεζερβουάρ
καυσίμου, τα προειδοποιητικά σήματα σταματούν
όταν πάρει ξανά μπροστά ο κινητήρας.
ΣΗMΕΙΩΣΗ:
Πιέστε το κουμπί “Hour Volt” (ώρα/Volt) για να
σταματήσει ο βομβητής.
RJU37294Προειδοποίηση πίεσης λαδιού
Εάν η πίεση λαδιού μειωθεί σημαντικά, η
ενδεικτική λυχνία “WARNING” και η
προειδοποιητική λυχνία πίεσης λαδιού
αναβοσβήνουν, ενώ ο βομβητής ηχεί
1Κουμπί “Hour Volt” (ώρα/Volt)
2Βολτόμετρο
1Δείκτης στάθμης καυσίμου
1
2
1
UF3K71R0.book Page 40 Tuesday, August 5, 2014 4:24 PM

Λειτουργία οργάνων
41
διακεκομμένα. Ταυτόχρονα, οι μέγιστες στροφές
του κινητήρα περιορίζονται.
Αν ενεργοποιηθεί η προειδοποίηση πίεσης λαδιού,
μειώστε αμέσως τις στροφές του κινητήρα,
επιστρέψτε στην ακτή και ελέγξτε τη στάθμη
λαδιού του κινητήρα. (Βλ. σελίδα 53 για
πληροφορίες σχετικά με τον έλεγχο της στάθμης
λαδιού του κινητήρα.) Εάν η στάθμη λαδιού
υποδεικνύει επαρκή ποσότητα, απευθυνθείτε σε
έναν αντιπρόσωπο
της Yamaha για έλεγχο του
υδροσκάφους.
ΣΗMΕΙΩΣΗ:
Πιέστε το κουμπί “Hour Volt” (ώρα/Volt) για να
σταματήσει ο βομβητής.
RJU37304Προειδοποίηση υπερθέρμανσης κινητήρα
Εάν η θερμοκρασία κινητήρα αυξηθεί σημαντικά,
η προειδοποιητική λυχνία υπερθέρμανσης
κινητήρα και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) αναβοσβήνουν, και ο βομβητής
ηχεί διακεκομμένα. Στη συνέχεια, η
προειδοποιητική λυχνία υπερθέρμανσης κινητήρα
και η ενδεικτική λυχνία “WARNING”
(προειδοποίηση) σταματούν να αναβοσβήνουν
και ανάβουν σταθερά, ενώ ο βομβητής ηχείσυνεχώς. Ταυτόχρονα, οι μέγιστες στροφές του
κινητήρα
περιορίζονται.
Αν ενεργοποιηθεί η προειδοποίηση
υπερθέρμανσης του κινητήρα, μειώστε αμέσως τις
στροφές του κινητήρα, επιστρέψτε στην ακτή και,
στη συνέχεια, βεβαιωθείτε ότι εξέρχεται νερό από
το αριστερό στόμιο εξόδου νερού ψύξης με τον
κινητήρα σε λειτουργία. Αν δεν εξέρχεται νερό,
σβήστε τον κινητήρα και, στη συνέχεια, ελέγξτε
αν έχει βουλώσει το στόμιο εισροής
νερού
εκτόξευσης. (Βλ. σελίδα 100 για πληροφορίες
σχετικά με το στόμιο εισροής νερού εκτόξευσης.)
ΠΡΟΣΟΧΗ: Εάν δεν μπορείτε να εντοπίσετε
και να εξαλείψετε την αιτία της
υπερθέρμανσης, συμβουλευτείτε κάποιον
αντιπρόσωπο της Yamaha. Εάν ο κινητήρας
συνεχίσει να λειτουργεί σε υψηλές στροφές,
μπορεί να υποστεί σοβαρή βλάβη.
[RCJ00042]
ΣΗMΕΙΩΣΗ:
Πιέστε το κουμπί “Hour Volt” (ώρα/Volt) για να
σταματήσει ο βομβητής.
UF3K71R0.book Page 41 Tuesday, August 5, 2014 4:24 PM
