2015 YAMAHA FZR SVHO Manuale duso (in Italian)

Informazioni sulla sicurezza
18

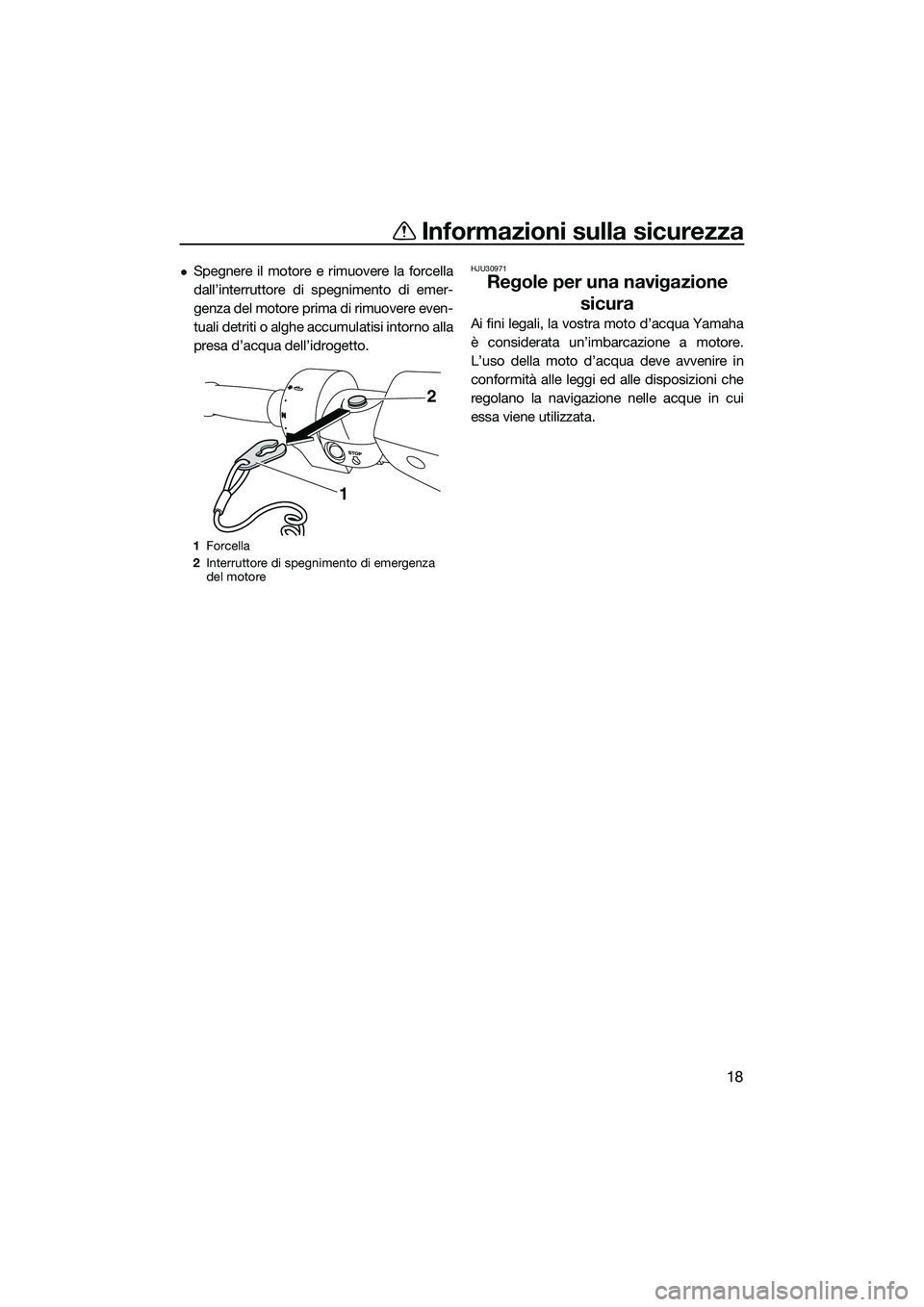

Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emer-
genza del motore prima di rimuovere even-
tuali detriti o alghe accumulatisi intorno alla
presa d’acqua dell’idrogetto.HJU30971
Regole per una navigazione sicura
Ai fini legali, la vostra moto d’acqua Yamaha
è considerata un’imbarcazione a motore.
L’uso della moto d’acqua deve avvenire in
conformità alle leggi ed alle disposizioni che
regolano la navigazione nelle acque in cui
essa viene utilizzata.
1Forcella
2 Interruttore di spegnimento di emergenza
del motore
2
1
UF3L71H0.book Page 18 Friday, June 13, 2014 5:12 PM

Informazioni sulla sicurezza
19
HJU30992

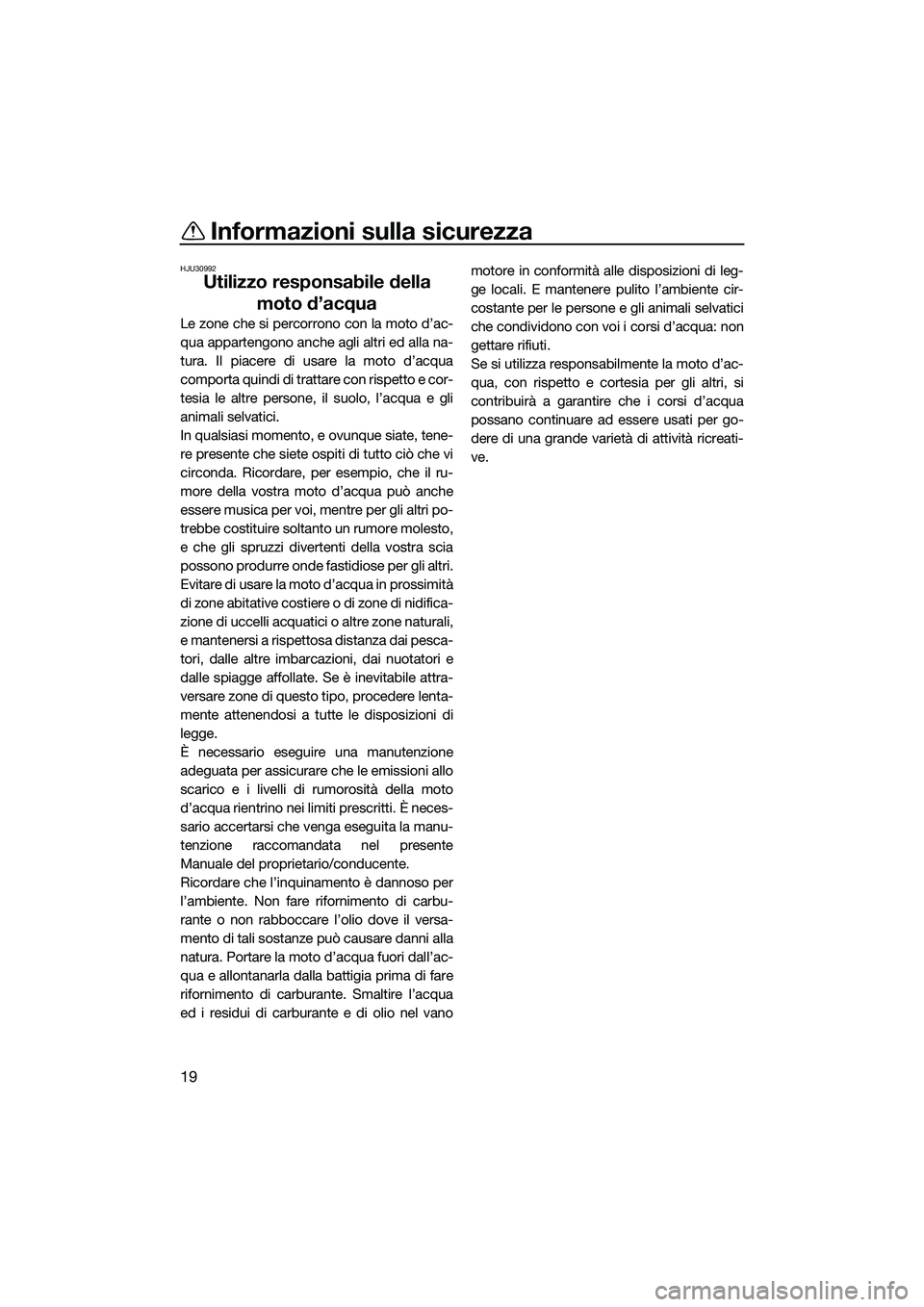

Utilizzo responsabile della moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto
d’acqua rientrino nei limiti prescritti. È neces-
sario accertarsi che venga eseguita la manu-
tenzione raccomandata nel presente
Manuale del proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carbu-
rante o non rabboccare l’olio dove il versa-
mento di tali sostanze può causare danni alla
natura. Portare la moto d’acqua fuori dall’ac-
qua e allontanarla dalla battigia prima di fare
rifornimento di carburante. Smaltire l’acqua
ed i residui di carburante e di olio nel vano motore in conformità alle disposizioni di leg-
ge locali. E mantenere pulito l’ambiente cir-
costante per le persone e gli animali selvatici
che condividono con voi i corsi d’acqua: non
gettare rifiuti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si
contribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per go-
dere di una grande varietà di attività ricreati-
ve.
UF3L71H0.book Page 19 Friday, June 13, 2014 5:12 PM

Descrizione
20
HJU40303

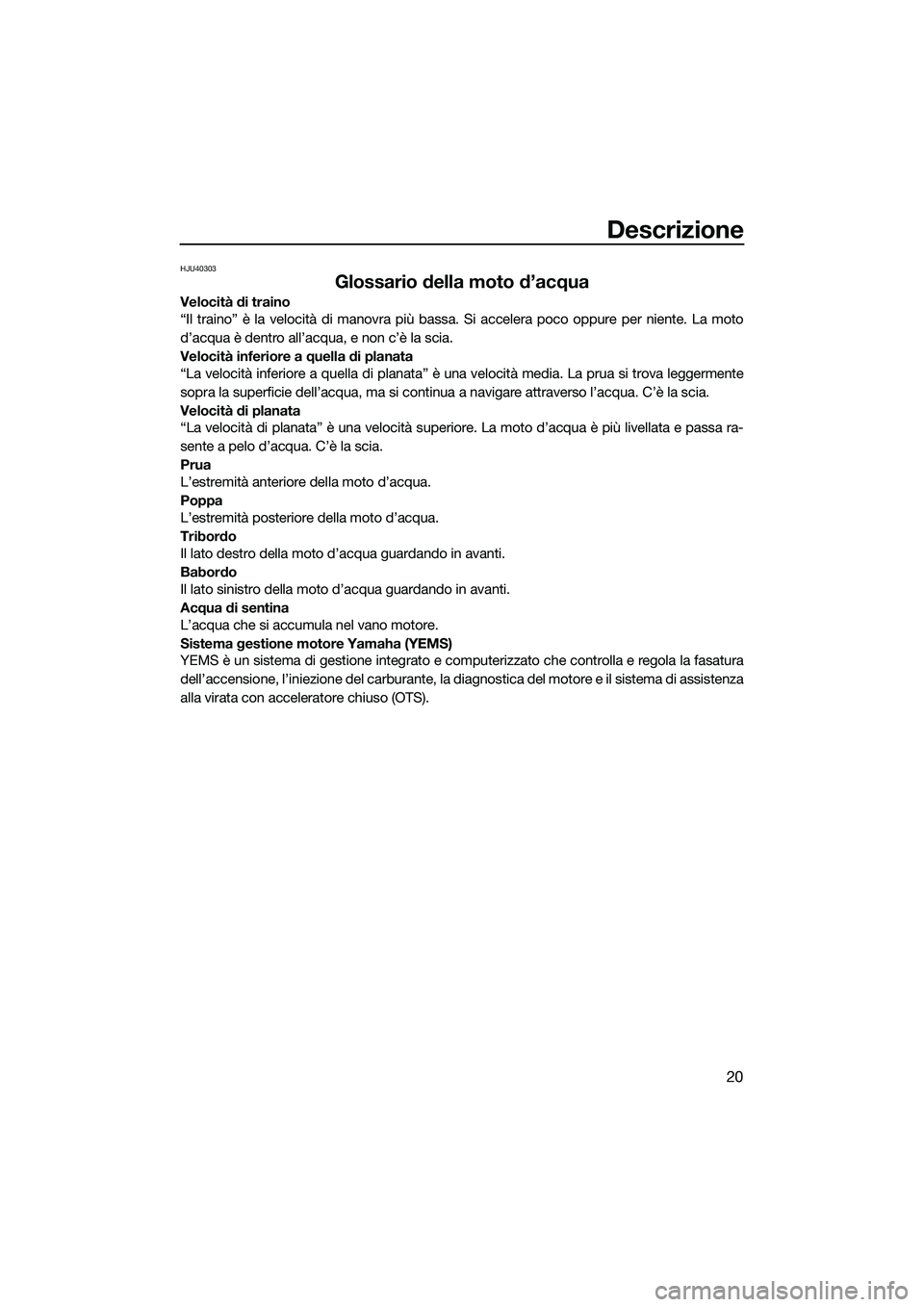

Glossario della moto d’acqua
Velocità di traino
“Il traino” è la velocità di manovra più bassa. Si accelera poco oppure per niente. La moto
d’acqua è dentro all’acqua, e non c’è la scia.
Velocità inferiore a quella di planata
“La velocità inferiore a quella di planata” è una velocità media. La prua si trova leggermente
sopra la superficie dell’acqua, ma si continua a navigare attraverso l’acqua. C’è la scia.
Velocità di planata
“La velocità di planata” è una velocità superiore. La moto d’acqua è più livellata e passa ra-
sente a pelo d’acqua. C’è la scia.
Prua
L’estremità anteriore della moto d’acqua.
Poppa
L’estremità posteriore della moto d’acqua.
Tribordo
Il lato destro della moto d’acqua guardando in avanti.
Babordo
Il lato sinistro della moto d’acqua guardando in avanti.
Acqua di sentina
L’acqua che si accumula nel vano motore.
Sistema gestione motore Yamaha (YEMS)
YEMS è un sistema di gestione integrato e computerizzato che controlla e regola la fasatura
dell’accensione, l’iniezione del carburante, la diagnostica del motore e il sistema di assistenza
alla virata con acceleratore chiuso (OTS).
UF3L71H0.book Page 20 Friday, June 13, 2014 5:12 PM

Descrizione
21
HJU31012

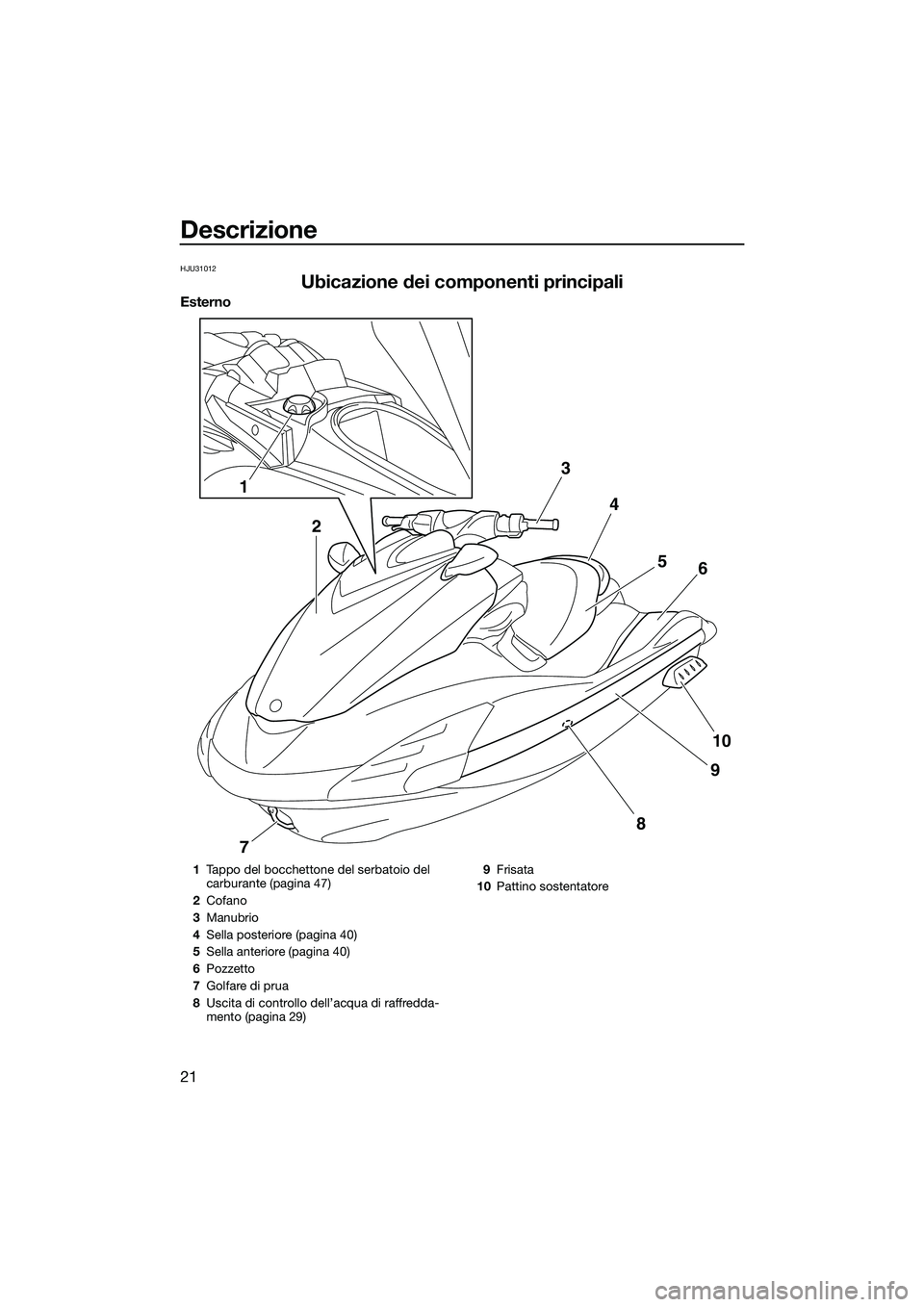

Ubicazione dei componenti principali
Esterno
34
56
10
9
7
8
1
2
1Tappo del bocchettone del serbatoio del
carburante (pagina 47)
2 Cofano
3 Manubrio
4 Sella posteriore (pagina 40)
5 Sella anteriore (pagina 40)
6 Pozzetto
7 Golfare di prua
8 Uscita di controllo dell’acqua di raffredda-
mento (pagina 29) 9
Frisata
10 Pattino sostentatore
UF3L71H0.book Page 21 Friday, June 13, 2014 5:12 PM

Descrizione
22
23
9
8
5
1
7
6
4
11
10
1 Piattaforma di risalita
2 Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
3 Maniglia di risalita (pagina 41)
4 Gradino di risalita (pagina 41)
5 Ugello direzionale
6 Cucchiaia ribaltabile per l’inversione del
flusso (pagina 31)
7 Flap
8 Tappo di scarico di poppa (pagina 51)
9 Golfare di poppa (pagina 42)
10 Sensore della velocità
11 Griglia di presa d’acqua
UF3L71H0.book Page 22 Friday, June 13, 2014 5:12 PM

Descrizione
23
1234675
10
1112 13
14
9
8

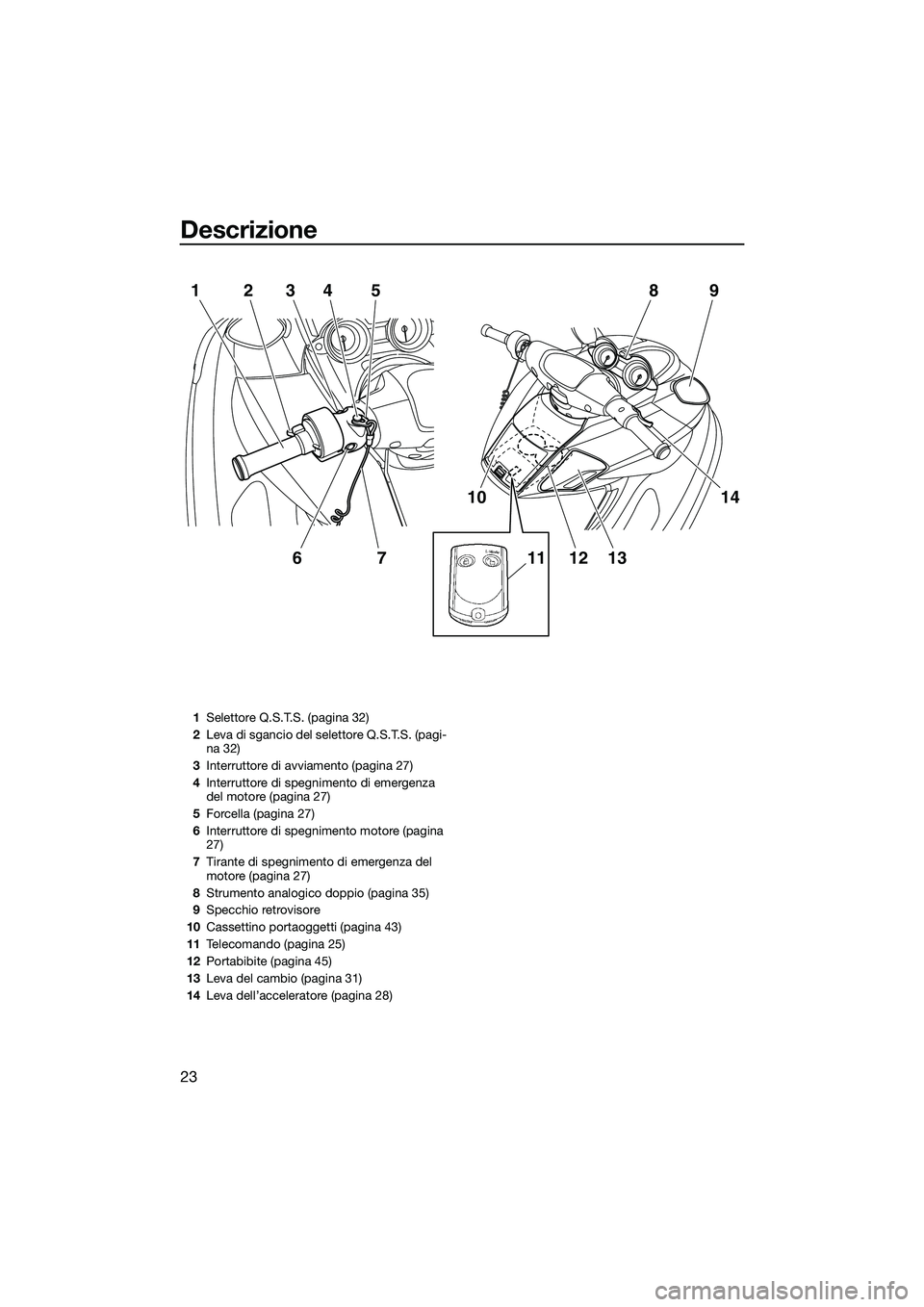

1 Selettore Q.S.T.S. (pagina 32)
2 Leva di sgancio del selettore Q.S.T.S. (pagi-
na 32)
3 Interruttore di avviamento (pagina 27)
4 Interruttore di spegnimento di emergenza
del motore (pagina 27)
5 Forcella (pagina 27)
6 Interruttore di spegnimento motore (pagina
27)
7 Tirante di spegnimento di emergenza del
motore (pagina 27)
8 Strumento analogico doppio (pagina 35)
9 Specchio retrovisore
10 Cassettino portaoggetti (pagina 43)
11 Telecomando (pagina 25)
12 Portabibite (pagina 45)
13 Leva del cambio (pagina 31)
14 Leva dell’acceleratore (pagina 28)
UF3L71H0.book Page 23 Friday, June 13, 2014 5:12 PM

Descrizione
24

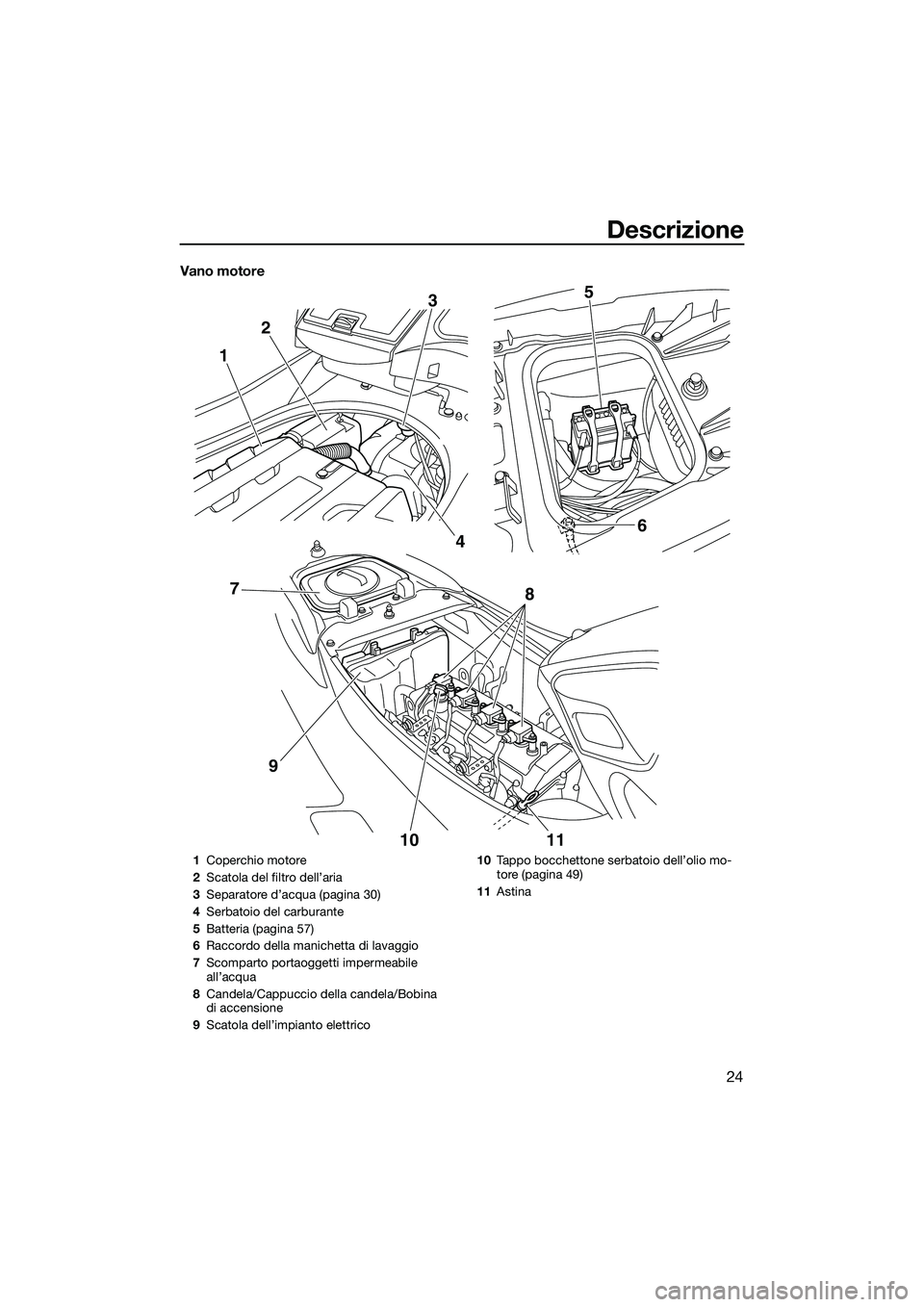

Vano motore
12
3
4 6
5
10 11
8
97
1 Coperchio motore
2 Scatola del filtro dell’aria
3 Separatore d’acqua (pagina 30)
4 Serbatoio del carburante
5 Batteria (pagina 57)
6 Raccordo della manichetta di lavaggio
7 Scomparto portaoggetti impermeabile
all’acqua
8 Candela/Cappuccio della candela/Bobina
di accensione
9 Scatola dell’impianto elettrico 10
Tappo bocchettone serbatoio dell’olio mo-
tore (pagina 49)
11 Astina
UF3L71H0.book Page 24 Friday, June 13, 2014 5:12 PM

Utilizzo della funzione di controllo
25
HJU31026

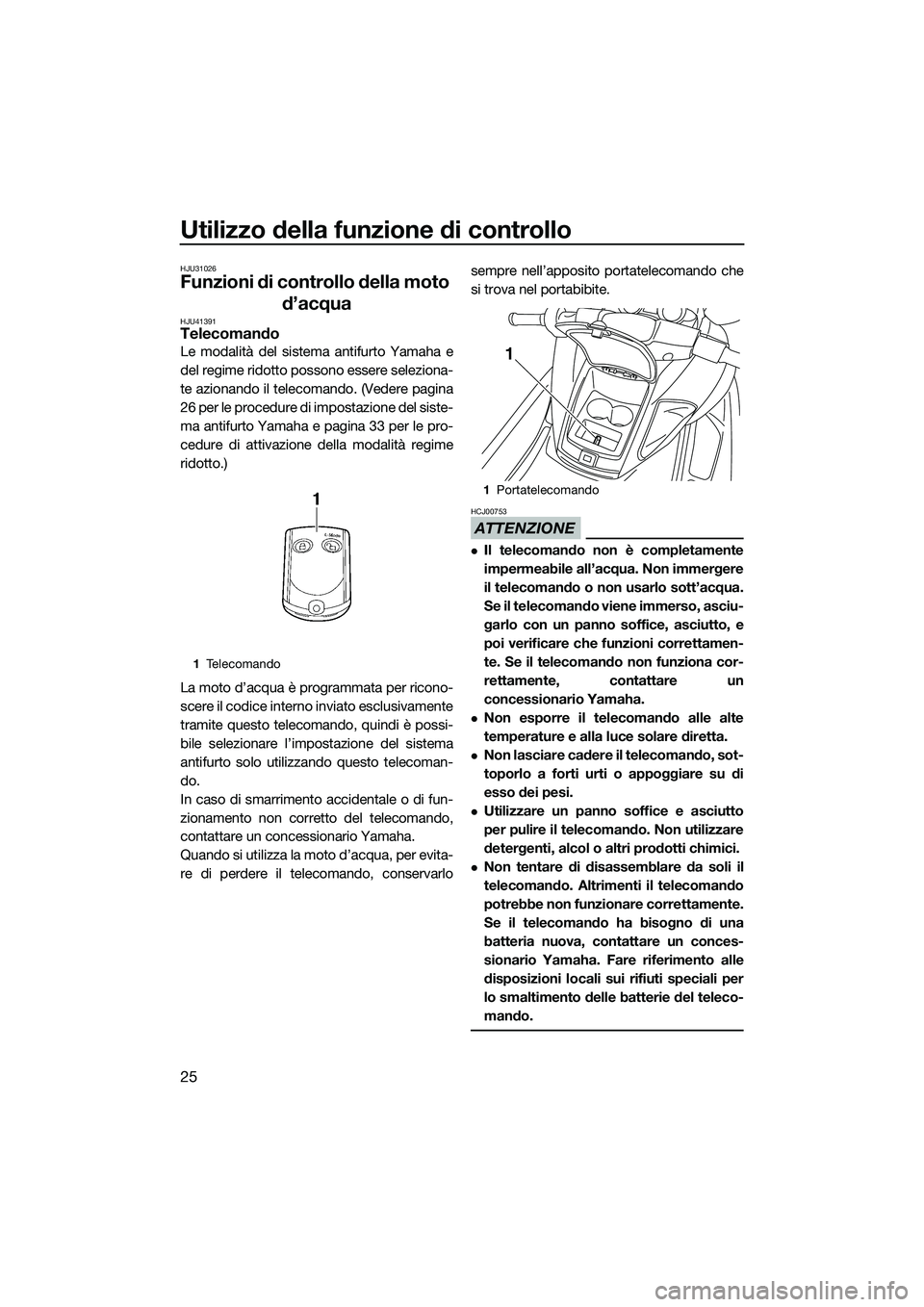

Funzioni di controllo della moto d’acqua
HJU41391Telecomando
Le modalità del sistema antifurto Yamaha e
del regime ridotto possono essere seleziona-
te azionando il telecomando. (Vedere pagina
26 per le procedure di impostazione del siste-
ma antifurto Yamaha e pagina 33 per le pro-
cedure di attivazione della modalità regime
ridotto.)
La moto d’acqua è programmata per ricono-
scere il codice interno inviato esclusivamente
tramite questo telecomando, quindi è possi-
bile selezionare l’impostazione del sistema
antifurto solo utilizzando questo telecoman-
do.
In caso di smarrimento accidentale o di fun-
zionamento non corretto del telecomando,
contattare un concessionario Yamaha.
Quando si utilizza la moto d’acqua, per evita-
re di perdere il telecomando, conservarlo sempre nell’apposito portatelecomando che
si trova nel portabibite.
ATTENZIONE
HCJ00753
Il telecomando non è completamente
impermeabile all’acqua. Non immergere
il telecomando o non usarlo sott’acqua.
Se il telecomando viene immerso, asciu-
garlo con un panno soffice, asciutto, e
poi verificare che funzioni correttamen-
te. Se il telecomando non funziona cor-
rettamente, contattare un
concessionario Yamaha.
Non esporre il telecomando alle alte
temperature e alla luce solare diretta.
Non lasciare cadere il telecomando, sot-
toporlo a forti urti o appoggiare su di
esso dei pesi.
Utilizzare un panno soffice e asciutto
per pulire il telecomando. Non utilizzare
detergenti, alcol o altri prodotti chimici.
Non tentare di disassemblare da soli il
telecomando. Altrimenti il telecomando
potrebbe non funzionare correttamente.
Se il telecomando ha bisogno di una
batteria nuova, contattare un conces-
sionario Yamaha. Fare riferimento alle
disposizioni locali sui rifiuti speciali per
lo smaltimento delle batterie del teleco-
mando.
1
Telecomando
1Portatelecomando
1
UF3L71H0.book Page 25 Friday, June 13, 2014 5:12 PM
