2015 YAMAHA FZR SVHO Manuale duso (in Italian)

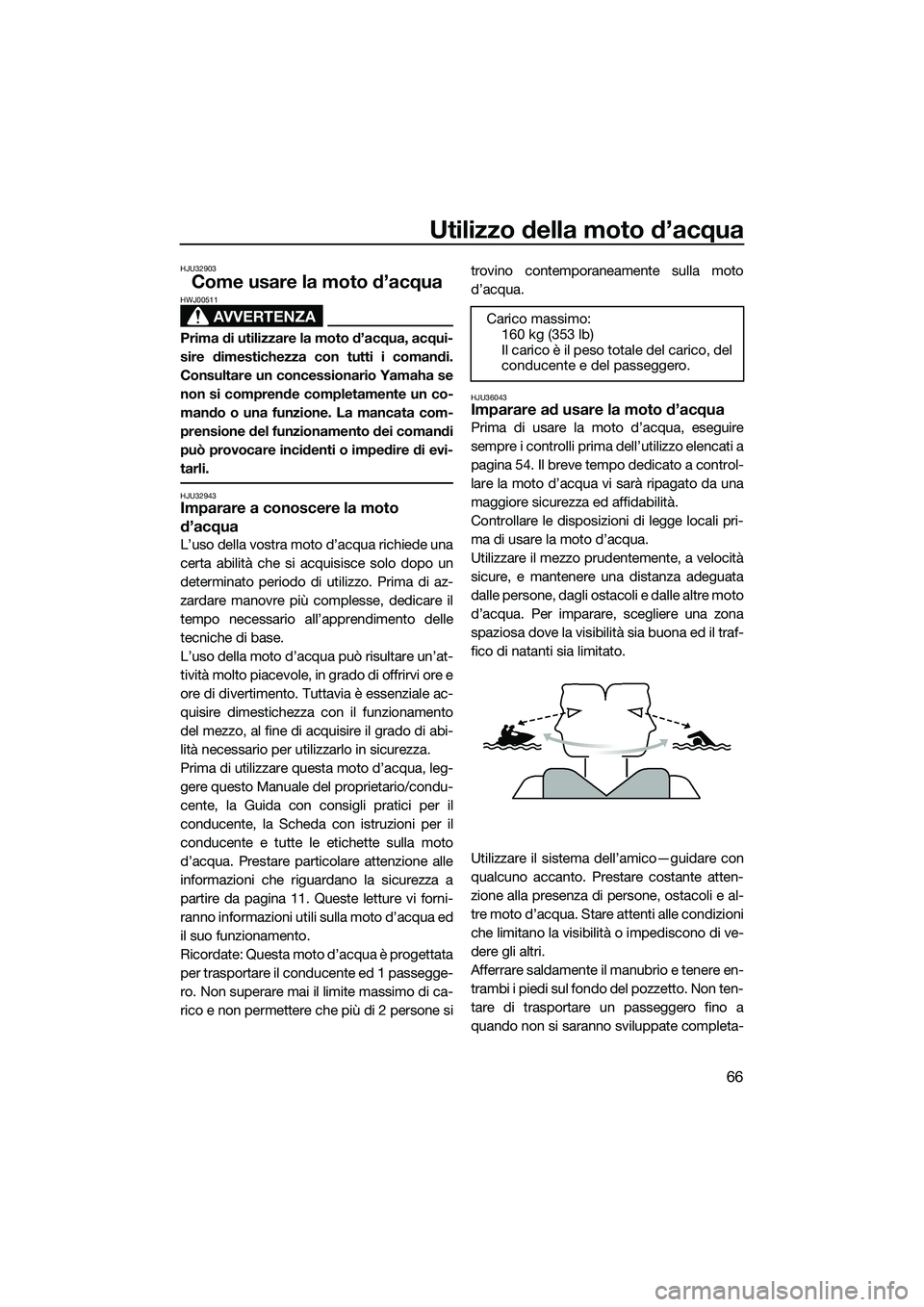

Utilizzo della moto d’acqua
66
HJU32903
Come usare la moto d’acqua
AVVERTENZA
HWJ00511
Prima di utilizzare la moto d’acqua, acqui-
sire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un co-
mando o una funzione. La mancata com-
prensione del funzionamento dei comandi
può provocare incidenti o impedire di evi-
tarli.
HJU32943Imparare a conoscere la moto
d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’at-
tività molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abi-
lità necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 11. Queste letture vi forni-
ranno informazioni utili sulla moto d’acqua ed
il suo funzionamento.
Ricordate: Questa moto d’acqua è progettata
per trasportare il conducente ed 1 passegge-
ro. Non superare mai il limite massimo di ca-
rico e non permettere che più di 2 persone sitrovino contemporaneamente sulla moto
d’acqua.
HJU36043Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 54. Il breve tempo dedicato a control-
lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prud
entemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.
Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare un passeggero fino a
quando non si saranno sviluppate completa- Carico massimo:
160 kg (353 lb)
Il carico è il peso totale del carico, del
conducente e del passeggero.
UF3L71H0.book Page 66 Friday, June 13, 2014 5:12 PM

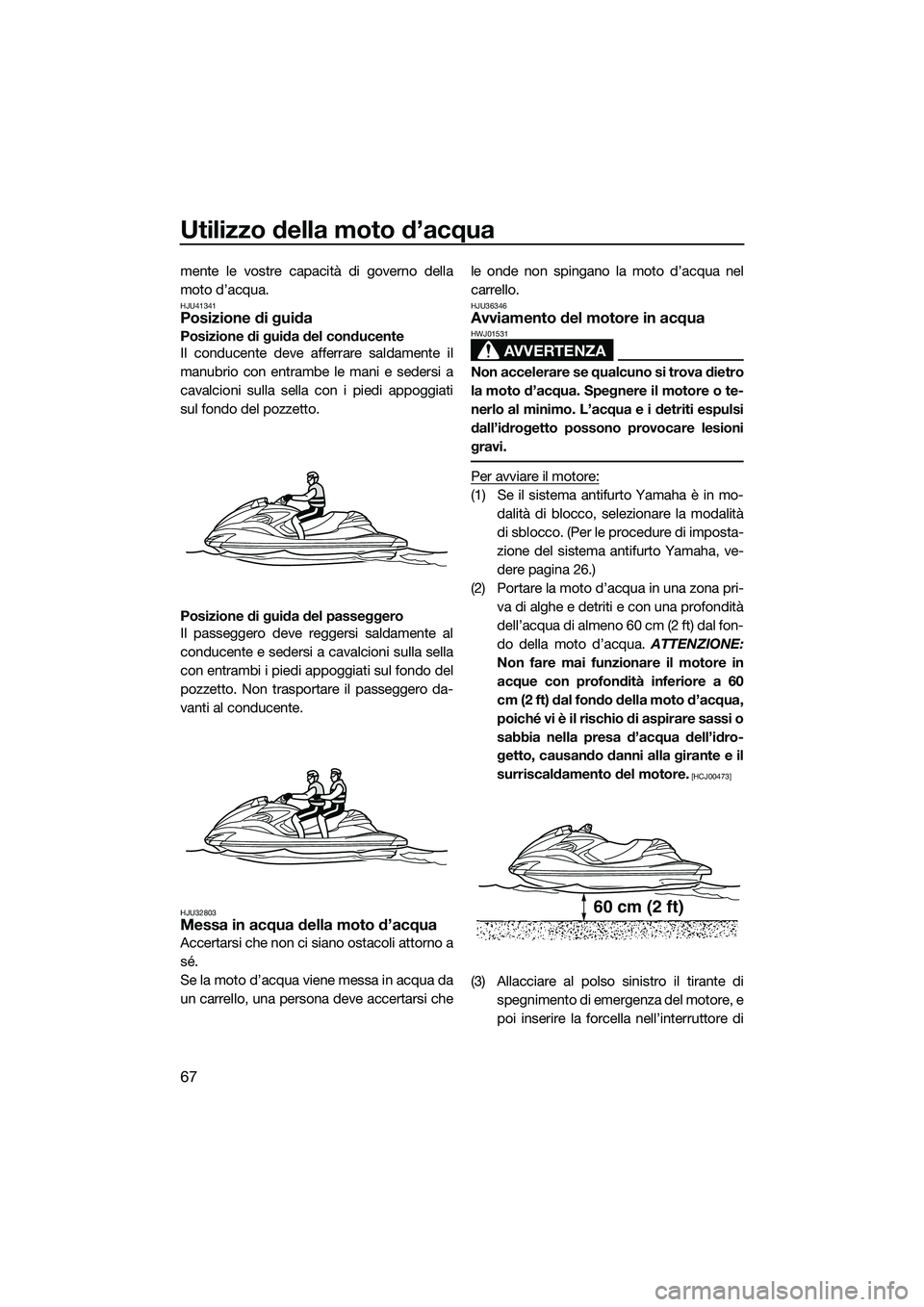

Utilizzo della moto d’acqua
67
mente le vostre capacità di governo della
moto d’acqua.
HJU41341Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati
sul fondo del pozzetto.
Posizione di guida del passeggero
Il passeggero deve reggersi saldamente al
conducente e sedersi a cavalcioni sulla sella
con entrambi i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero da-
vanti al conducente.
HJU32803Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.
Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi chele onde non spingano la moto d’acqua nel
carrello.
HJU36346Avviamento del motore in acqua
AVVERTENZA
HWJ01531
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e i detriti espulsi
dall’idrogetto possono provocare lesioni
gravi.
Per avviare il motore:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità
di sblocco. (Per le procedure di imposta-
zione del sistema antifurto Yamaha, ve-
dere pagina 26.)
(2) Portare la moto d’acqua in una zona pri- va di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fon-
do della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a 60
cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idro-
getto, causando danni alla girante e il
surriscaldamento del motore.
[HCJ00473]
(3) Allacciare al polso sinistro il tirante dispegnimento di emergenza del motore, e
poi inserire la forcella nell’interruttore di
60 cm (2 ft)
UF3L71H0.book Page 67 Friday, June 13, 2014 5:12 PM

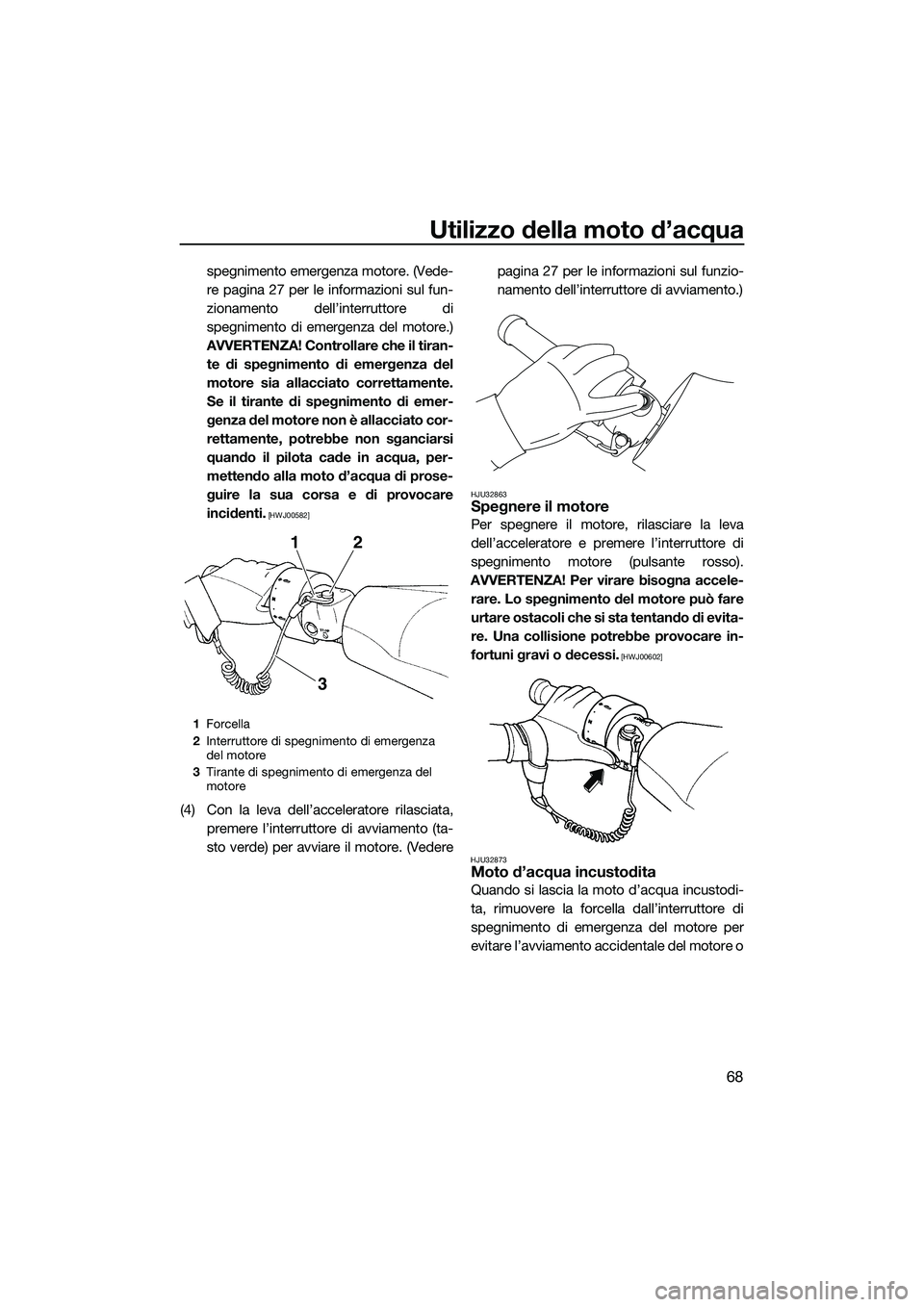

Utilizzo della moto d’acqua
68
spegnimento emergenza motore. (Vede-
re pagina 27 per le informazioni sul fun-
zionamento dell’interruttore di
spegnimento di emergenza del motore.)
AVVERTENZA! Controllare che il tiran- te di spegnimento di emergenza del
motore sia allacciato correttamente.
Se il tirante di spegnimento di emer-
genza del motore non è allacciato cor-
rettamente, potrebbe non sganciarsi
quando il pilota cade in acqua, per-
mettendo alla moto d’acqua di prose-
guire la sua corsa e di provocare
incidenti.
[HWJ00582]
(4) Con la leva dell’acceleratore rilasciata, premere l’interruttore di avviamento (ta-
sto verde) per avviare il motore. (Vedere pagina 27 per le informazioni sul funzio-
namento dell’interruttore di avviamento.)
HJU32863Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accele- rare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evita-
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00602]
HJU32873
Moto d’acqua incustodita
Quando si lascia la moto d’acqua incustodi-
ta, rimuovere la forcella dall’interruttore di
spegnimento di emergenza del motore per
evitare l’avviamento accidentale del motore o
1 Forcella
2 Interruttore di spegnimento di emergenza
del motore
3 Tirante di spegnimento di emergenza del
motore
12
3
UF3L71H0.book Page 68 Friday, June 13, 2014 5:12 PM

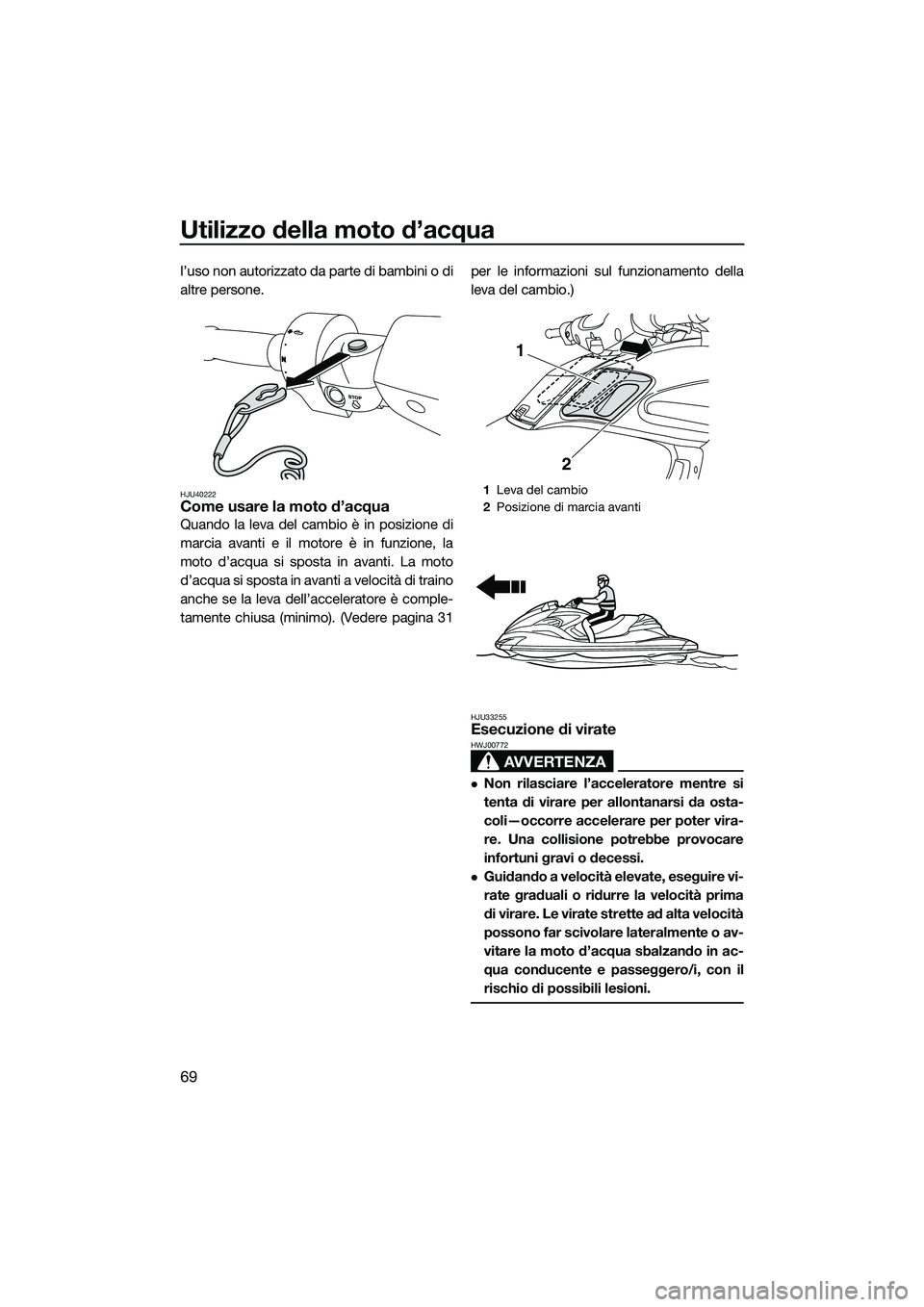

Utilizzo della moto d’acqua
69
l’uso non autorizzato da parte di bambini o di
altre persone.
HJU40222Come usare la moto d’acqua
Quando la leva del cambio è in posizione di
marcia avanti e il motore è in funzione, la
moto d’acqua si sposta in avanti. La moto
d’acqua si sposta in avanti a velocità di traino
anche se la leva dell’acceleratore è comple-
tamente chiusa (minimo). (Vedere pagina 31per le informazioni sul funzionamento della
leva del cambio.)
HJU33255Esecuzione di virate
AVVERTENZA
HWJ00772
Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.
Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
1
Leva del cambio
2 Posizione di marcia avanti
2
1
UF3L71H0.book Page 69 Friday, June 13, 2014 5:12 PM

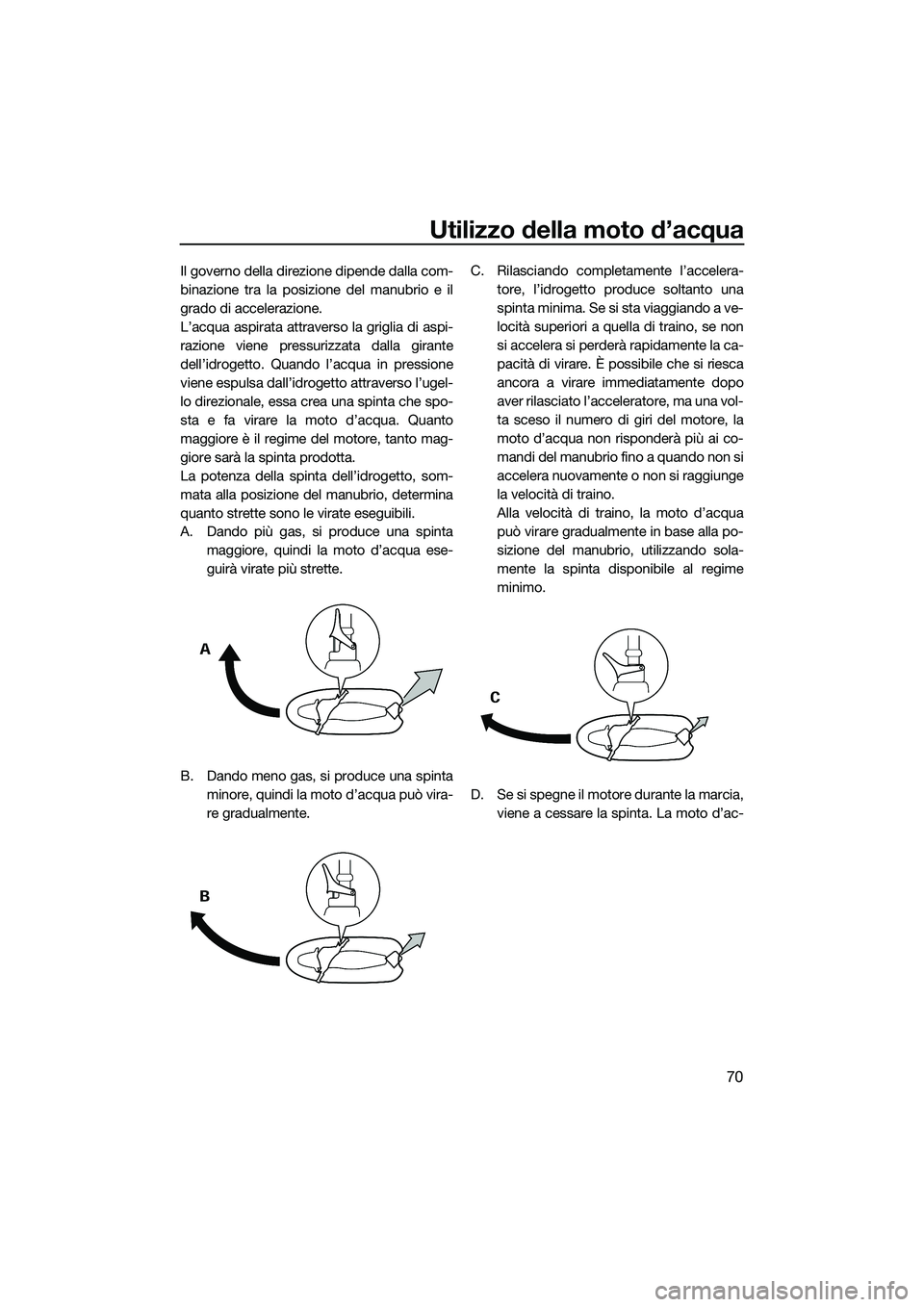

Utilizzo della moto d’acqua
70
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugel-
lo direzionale, essa crea una spinta che spo-
sta e fa virare la moto d’acqua. Quanto
maggiore è il regime del motore, tanto mag-
giore sarà la spinta prodotta.
La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spintamaggiore, quindi la moto d’acqua ese-
guirà virate più strette.
B. Dando meno gas, si produce una spinta minore, quindi la moto d’acqua può vira-
re gradualmente. C. Rilasciando completamente l’accelera-
tore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a ve-
locità superiori a quella di traino, se non
si accelera si perderà rapidamente la ca-
pacità di virare. È possibile che si riesca
ancora a virare immediatamente dopo
aver rilasciato l’acceleratore, ma una vol-
ta sceso il numero di giri del motore, la
moto d’acqua non risponderà più ai co-
mandi del manubrio fino a quando non si
accelera nuovamente o non si raggiunge
la velocità di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il moto re durante la marcia,
viene a cessare la spinta. La moto d’ac-
UF3L71H0.book Page 70 Friday, June 13, 2014 5:12 PM

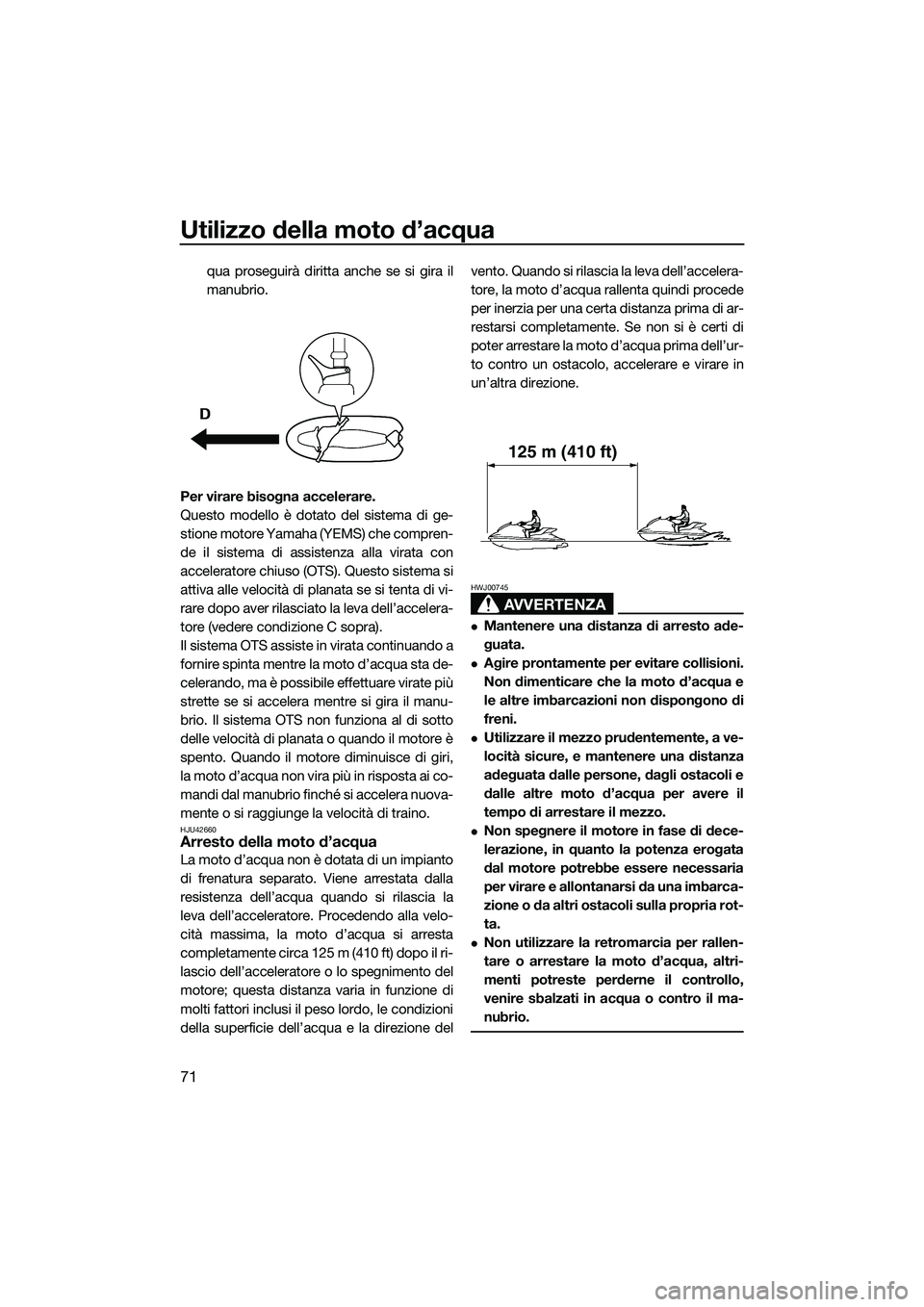

Utilizzo della moto d’acqua
71
qua proseguirà diritta anche se si gira il
manubrio.
Per virare bisogna accelerare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che compren-
de il sistema di assistenza alla virata con
acceleratore chiuso (OTS). Questo sistema si
attiva alle velocità di planata se si tenta di vi-
rare dopo aver rilasciato la leva dell’accelera-
tore (vedere condizione C sopra).
Il sistema OTS assiste in virata continuando a
fornire spinta mentre la moto d’acqua sta de-
celerando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio. Il sistema OTS non funziona al di sotto
delle velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri,
la moto d’acqua non vira più in risposta ai co-
mandi dal manubrio finché si accelera nuova-
mente o si raggiunge la velocità di traino.
HJU42660Arresto della moto d’acqua
La moto d’acqua non è dotata di un impianto
di frenatura separato. Viene arrestata dalla
resistenza dell’acqua quando si rilascia la
leva dell’acceleratore. Procedendo alla velo-
cità massima, la moto d’acqua si arresta
completamente circa 125 m (410 ft) dopo il ri-
lascio dell’acceleratore o lo spegnimento del
motore; questa distanza varia in funzione di
molti fattori inclusi il peso lordo, le condizioni
della superficie dell’acqua e la direzione del vento. Quando si rilascia la leva dell’accelera-
tore, la moto d’acqua rallenta quindi procede
per inerzia per una certa distanza prima di ar-
restarsi completamente. Se non si è certi di
poter arrestare la moto d’acqua prima dell’ur-
to contro un ostacolo, accelerare e virare in
un’altra direzione.
AVVERTENZA
HWJ00745
Mantenere una distanza di arresto ade-
guata.
Agire prontamente per evitare collisioni.
Non dimenticare che la moto d’acqua e
le altre imbarcazioni non dispongono di
freni.
Utilizzare il mezzo prudentemente, a ve-
locità sicure, e mantenere una distanza
adeguata dalle persone, dagli ostacoli e
dalle altre moto d’acqua per avere il
tempo di arrestare il mezzo.
Non spegnere il motore in fase di dece-
lerazione, in quanto la potenza erogata
dal motore potrebbe essere necessaria
per virare e allontanarsi da una imbarca-
zione o da altri ostacoli sulla propria rot-
ta.
Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
125 m (410 ft)
UF3L71H0.book Page 71 Friday, June 13, 2014 5:12 PM

Utilizzo della moto d’acqua
72

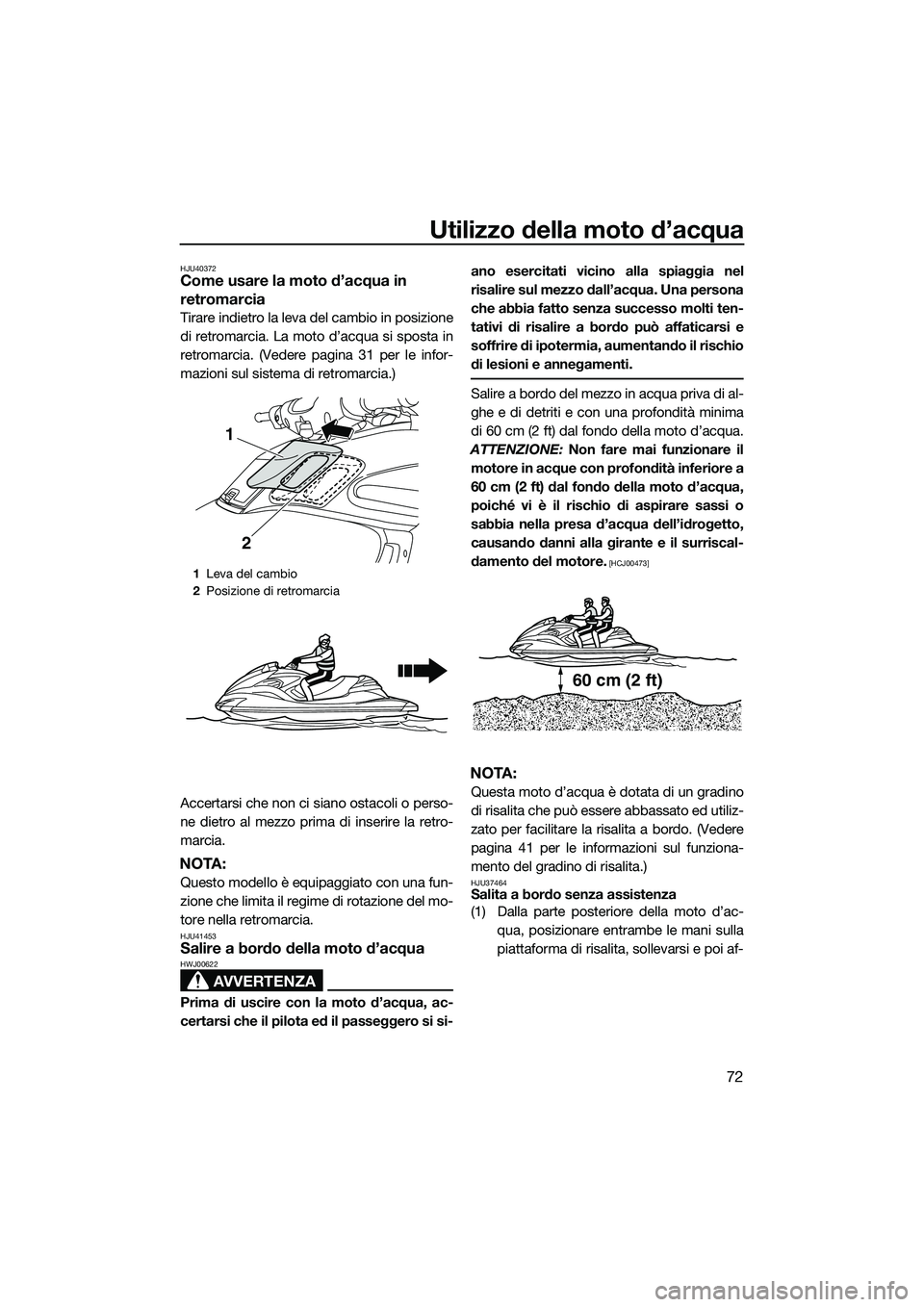

HJU40372Come usare la moto d’acqua in
retromarcia
Tirare indietro la leva del cambio in posizione
di retromarcia. La moto d’acqua si sposta in
retromarcia. (Vedere pagina 31 per le infor-
mazioni sul sistema di retromarcia.)
Accertarsi che non ci siano ostacoli o perso-
ne dietro al mezzo prima di inserire la retro-
marcia.
NOTA:
Questo modello è equipaggiato con una fun-
zione che limita il regime di rotazione del mo-
tore nella retromarcia.
HJU41453Salire a bordo della moto d’acqua
AVVERTENZA
HWJ00622
Prima di uscire con la moto d’acqua, ac-
certarsi che il pilota ed il passeggero si si-ano esercitati vicino alla spiaggia nel
risalire sul mezzo dall’acqua. Una persona
che abbia fatto senza successo molti ten-
tativi di risalire a bordo può affaticarsi e
soffrire di ipotermia, aumentando il rischio
di lesioni e annegamenti.
Salire a bordo del mezzo in acqua priva di al-
ghe e di detriti e con una profondità minima
di 60 cm (2 ft) dal fondo della moto d’acqua.
ATTENZIONE: Non fare mai funzionare il
motore in acque con profondità inferiore a
60 cm (2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi o
sabbia nella presa d’acqua dell’idrogetto,
causando danni alla girante e il surriscal-
damento del motore.
[HCJ00473]
NOTA:
Questa moto d’acqua è dotata di un gradino
di risalita che può essere abbassato ed utiliz-
zato per facilitare la risalita a bordo. (Vedere
pagina 41 per le informazioni sul funziona-
mento del gradino di risalita.)
HJU37464Salita a bordo senza assistenza
(1) Dalla parte posteriore della moto d’ac- qua, posizionare entrambe le mani sulla
piattaforma di risalita, sollevarsi e poi af-
1Leva del cambio
2 Posizione di retromarcia
1
2
60 cm (2 ft)
UF3L71H0.book Page 72 Friday, June 13, 2014 5:12 PM

Utilizzo della moto d’acqua
73

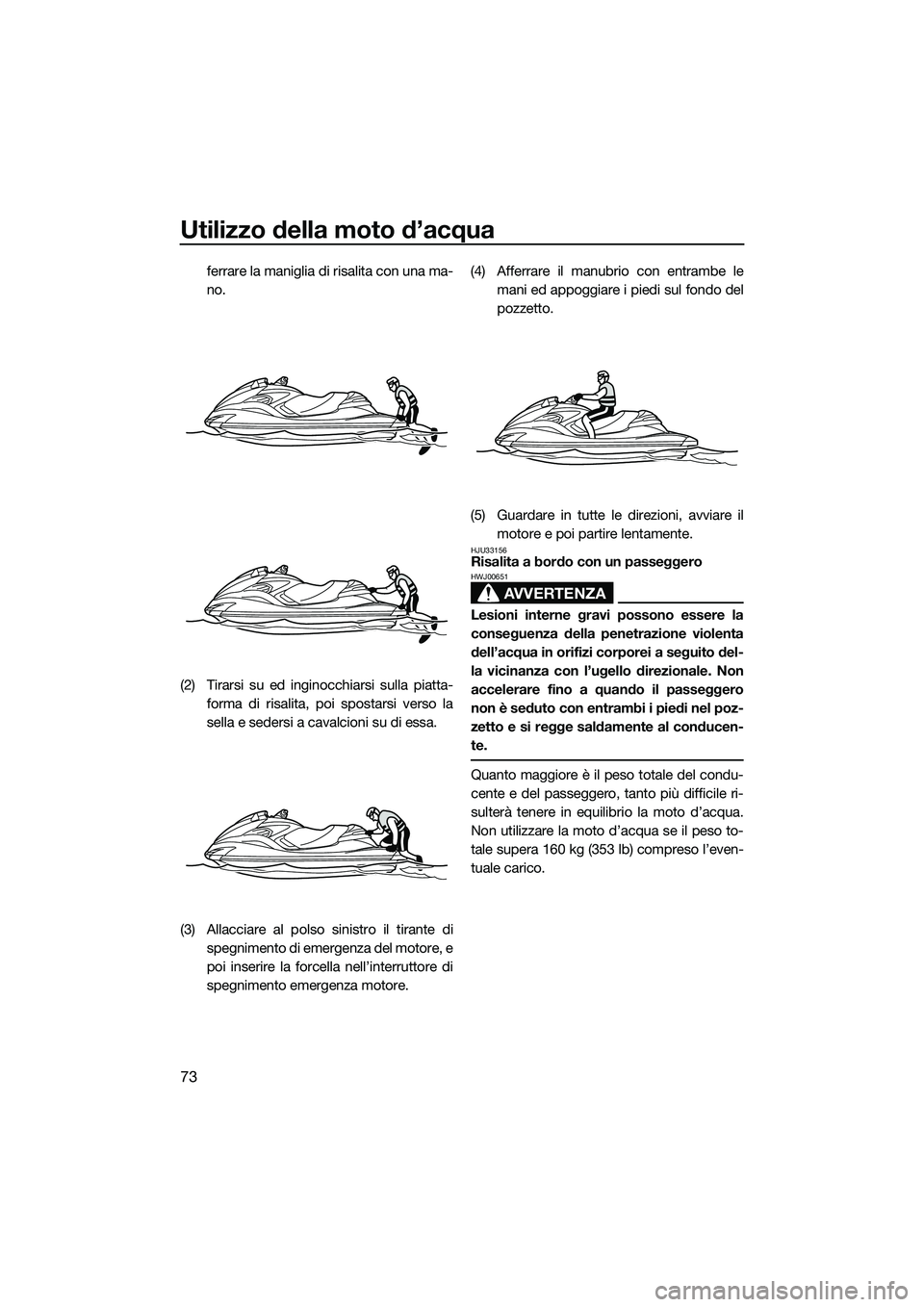

ferrare la maniglia di risalita con una ma-
no.
(2) Tirarsi su ed inginocchiarsi sulla piatta- forma di risalita, poi spostarsi verso la
sella e sedersi a cavalcioni su di essa.
(3) Allacciare al polso sinistro il tirante di spegnimento di emergenza del motore, e
poi inserire la forcella nell’interruttore di
spegnimento emergenza motore. (4) Afferrare il manubrio con entrambe le
mani ed appoggiare i piedi sul fondo del
pozzetto.
(5) Guardare in tutte le direzioni, avviare il motore e poi partire lentamente.
HJU33156Risalita a bordo con un passeggero
AVVERTENZA
HWJ00651
Lesioni interne gravi possono essere la
conseguenza della penetrazione violenta
dell’acqua in orifizi corporei a seguito del-
la vicinanza con l’ugello direzionale. Non
accelerare fino a quando il passeggero
non è seduto con entrambi i piedi nel poz-
zetto e si regge saldamente al conducen-
te.
Quanto maggiore è il peso totale del condu-
cente e del passeggero, tanto più difficile ri-
sulterà tenere in equilibrio la moto d’acqua.
Non utilizzare la moto d’acqua se il peso to-
tale supera 160 kg (353 lb) compreso l’even-
tuale carico.
UF3L71H0.book Page 73 Friday, June 13, 2014 5:12 PM
