2015 YAMAHA FZR Manuale de Empleo (in Spanish)

Cuidados y almacenamiento
82
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.
(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A
Yamaha a los terminales de la batería.
(4) Almacene la batería en un lugar fresco y
seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable.Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse un
incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje-
ta.
1Correa de la batería
1Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
1
UF3L71S0.book Page 82 Friday, June 20, 2014 2:22 PM

Cuidados y almacenamiento
83
SJU33493
Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 79 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 80 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU41261Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y elimi-nar toda humedad entre el cable interior y el
exterior.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable del acelerador (extremo de la manilla
del acelerador)
Cable de la dirección (extremo de la tobera
de propulsión) y varilla del Q.S.T.S. (extre-
mo de la tobera de propulsión)Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF3L71S0.book Page 83 Friday, June 20, 2014 2:22 PM

Cuidados y almacenamiento
84
Cable del inversor (extremo de la compuer-
ta de inversión)
SJU40812Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que
compruebe la oxidación de los componentes
internos del motor.
UF3L71S0.book Page 84 Friday, June 20, 2014 2:22 PM

Mantenimiento
85
SJU33769
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
SJU42021Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en la
página 40 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1Bolsa de herramientas
2Destornillador
3Adaptador de manguera de jardinería
4Llave de tubo de 10/12 mm
5Alicates
6Llave abierta de 10/12 mm
1Tornillo de la tapa del motor
1
UF3L71S0.book Page 85 Friday, June 20, 2014 2:22 PM

Mantenimiento
86
(3) Levante la tapa del motor para desmon-
tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del m otor en su po sició n
original y presiónela.
(2) Coloque los tornillos de la tapa del motor
y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio-
nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3L71S0.book Page 86 Friday, June 20, 2014 2:22 PM

Mantenimiento
87
SJU43101Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “√” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
Conducto de com-
bustibleComprobar los tubos de
combustible y las abraza-
deras√—
Tapón de llenado de
combustible/sepa-
rador de aguaComprobar si las juntas
tóricas están agrietadas o
deformadas√—
Depósito de com-
bustibleComprobar la instalación
y las correas√—
Filtro de la toma de
aguaComprobar si está obs-
truido o dañado√—
Tubos del agua de
refrigeraciónComprobar si hay daños o
fugas y comprobar las
abrazaderas√—
Aceite del motorCambiar√√89
Filtro de aceiteCambiar√89
Caja intermediaEngrasar√—
BujíasComprobar√√—
BateríaComprobar la densidad
del electrólito, los termi-
nales, las correas y el
tubo respiradero√—
Cables de la bateríaComprobar los terminales√—
Elemento principal
de la direcciónComprobar funcionamien-
to y si está aflojado√√—
Cable de la direc-
ciónComprobar el exterior y
las conexiones, engrasar√—
Cable del Q.S.T.S.Comprobar el exterior y
las conexiones, engrasar√—
Convertidor y vari-
lla del Q.S.T.S.Comprobar el exterior y
las conexiones, engrasar√√—
Palanca del inversorComprobar el exterior y
las conexiones, engrasar√—
UF3L71S0.book Page 87 Friday, June 20, 2014 2:22 PM

Mantenimiento
88
Cable del inversor y
compuerta de inver-
siónComprobar el exterior y
las conexiones, engrasar√—
Elemento del filtro
de aireComprobar si hay daños y
suciedad√—
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas√—
Cuerpo de maripo-
sasLubricar las válvulas de
mariposa√—
Sistema de escapeComprobar si hay fugas
del escape, comprobar
tubos y abrazaderas√—
Tubo respiraderoComprobar el tubo respi-
radero y las abrazaderas√—
RotorComprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños√—
Tobera de propul-
siónComprobar el movimien-
to y lubricar√—
Sistema de vacío de
la sentinaComprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina√—
Bomba eléctrica de
la sentinaComprobar el funciona-
miento, comprobar si los
tubos están dañados,
comprobar las abrazade-
ras y limpiar el filtro de la
bomba de sentina√—
Tapones de achi-
que de popaComprobar las juntas tóri-
cas√—
ÁnodoComprobar la existencia
de corrosión y limpiar√ *2 —
Holgura de válvulasComprobar y ajustar√ *2 —
Acoplamiento de
gomaComprobar grietas, mues-
cas, aflojamiento y ruidos√— Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
UF3L71S0.book Page 88 Friday, June 20, 2014 2:22 PM

Mantenimiento
89
*1: lo que se cumpla primero.
*2: comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.

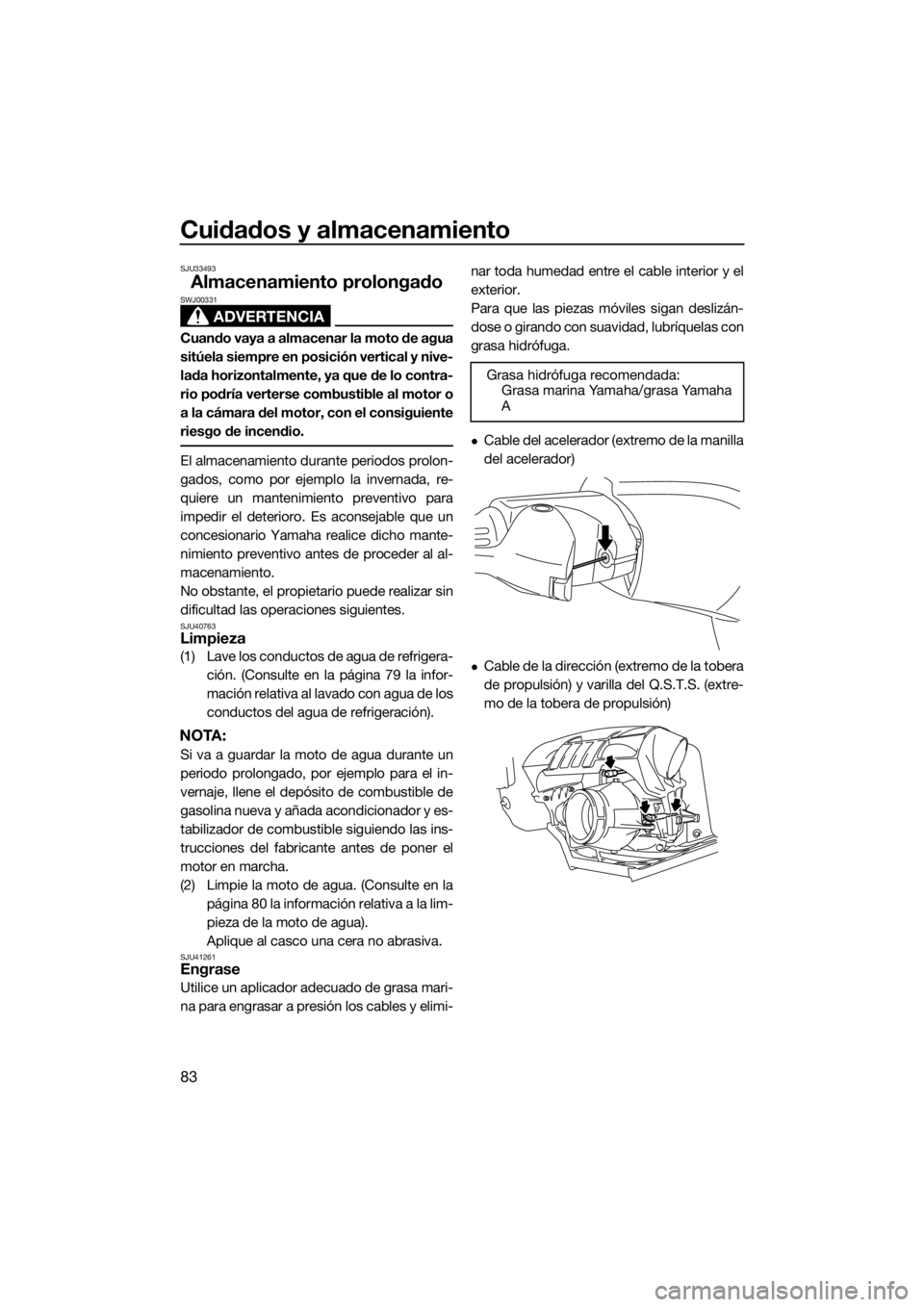

SJU36943Aceite del motor y filtro
ADVERTENCIA
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00992
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea ex-
cesiva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Bancada del motorComprobar la existencia
de daños y desconchones√— Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
