ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
6
FAU27005
Remplacement d’une ampoule
d e clignotant arrière ou de feu ar-
rière/stop1. Retirer la selle du passager. (Voir page
3-33.)
2. Retirer la douille et l’ampoule du cli- gnotant ou la douille et l’ampoule du
feu arrière/stop en tournant la douille
dans le sens inverse des aiguilles
d’une montre.
3. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre. 5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la selle du passager en place.
FAU24314
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule.

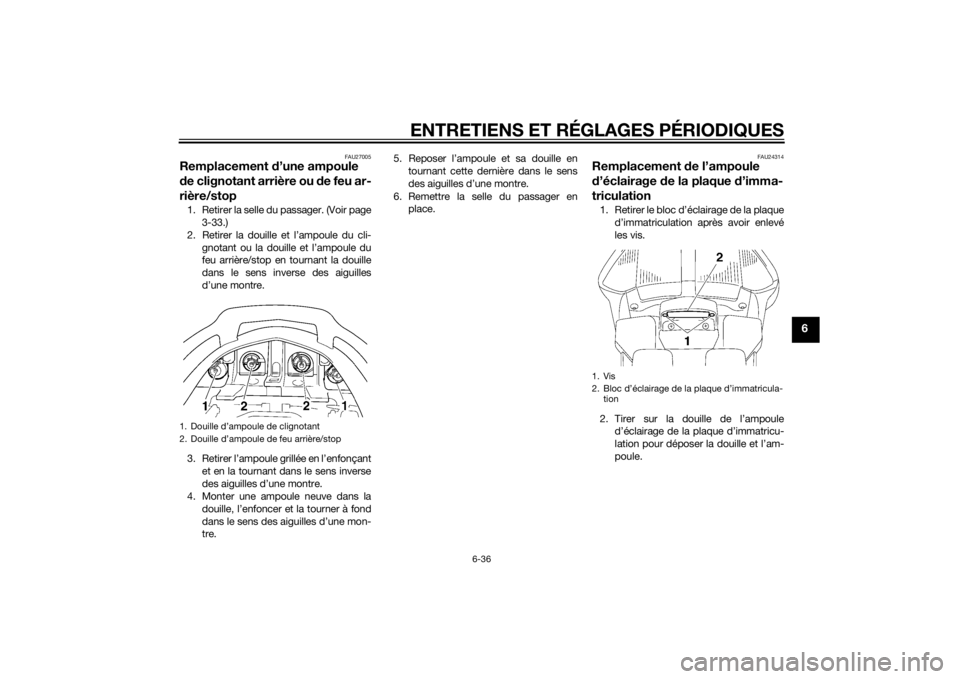

1. Douille d’ampoule de clignotant
2. Douille d’ampoule de feu arrière/stop
1. Vis
2. Bloc d’éclairage de la plaque d’immatricula-tion
U2PDF1F0.book Page 36 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
6
3. Extraire l’ampoule grillée en tirant surcelle-ci.
4. Monter une ampoule neuve dans la douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai- rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin- celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
1. Ampoule d’éclairage de la plaque d’immatri- culation
2. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1
2
U2PDF1F0.book Page 37 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6
FAU42505

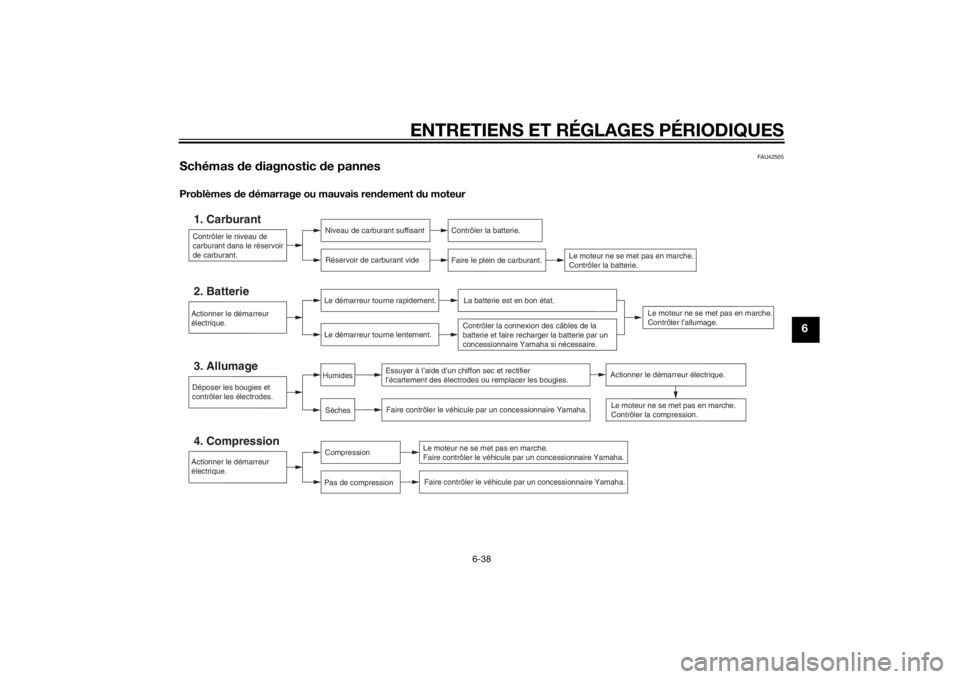

Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais ren dement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
U2PDF1F0.book Page 38 Wednesday, July 9, 2014 1:56 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont chaud s. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et d e provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin d e faire tomber la pression rési duelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant d ans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès
que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.

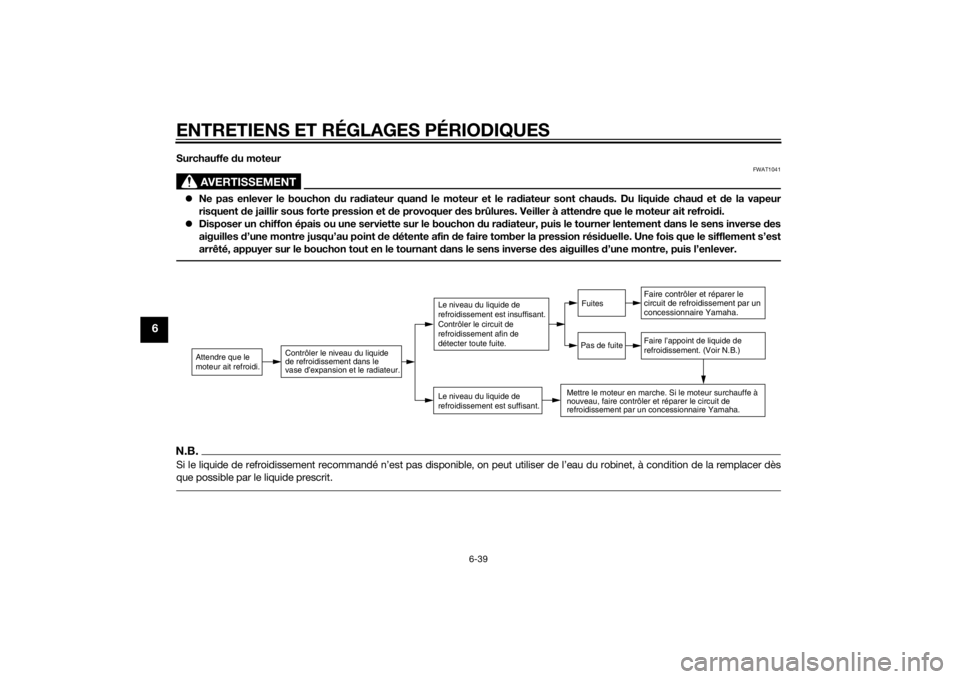

Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U2PDF1F0.book Page 39 Wednesday, July 9, 2014 1:56 PM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés de piè-
ces à finition mate. Deman der conseil à
un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU54671
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli- quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10773
 Éviter de nettoyer les roues, surtout
celles à rayons, avec des pro duits
nettoyants trop aci des. S’il s’avère
nécessaire d’utiliser ce type de pro-
d uit afin d ’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abon damment à l’eau, sé-
cher immé diatement, puis vapori-
ser un pro duit anticorrosion.
 Un nettoyage incorrect risque d ’en-
d ommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles d e phare ou d ’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plas-
tique exclusivement à l’eau claire et
en se servant d ’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abon dam-
U2PDF1F0.book Page 1 Wednesday, July 9, 2014 1:56 PM

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
 Éviter tout contact d e produits
chimiques mor dants sur les pièces
en plastique. Ne pas utiliser des
éponges ou chiffons imbibés d e
prod uits nettoyants abrasifs, d e
d issolvant ou d iluant, d’essence, de
d érouilleur, d’antirouille, d’antigel
ou d’électrolyte.
 Ne pas utiliser d es portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait d es infil-
trations d’eau qui en dommage-
raient les pièces suivantes : joints
( d e roulements de roue, de roule-
ment de bras oscillant, d e fourche
et de freins), composants élec-
triques (fiches rapi des, connec-
teurs, instruments, contacteurs et
feux) et les mises à l’air.
 Motos équipées d’un pare-brise :
ne pas utiliser de pro duits de net-
toyage abrasifs ni des éponges
d ures afin d ’éviter de gr iffer ou
de
t

ernir. Certains pro duits de net-
toyage pour plastique risquent de
griffer le pare-brise. Faire un essai
sur une zone en dehors du champ
d e vision afin d e s’assurer que le pro
duit ne laisse pas de trace. Si le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant
à ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d ’eau
chau de, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les sur-
faces chromées ou nickelées.
Nettoyage du pare-briseÉviter d’employer un produit de nettoyage
alcalin ou fortement acide, de l’essence, du
liquide de frein ou tout autre dissolvant.
Nettoyer le pare-brise à l’aide d’une
éponge ou d’un chiffon imbibé de dé-
tergent neutre, puis rincer abondamment à
l’eau claire. Pour les taches tenaces, il con-
vient d’utiliser un produit nettoyant spécial
pour pare-brise de Yamaha ou d’une autre
bonne marque. Certains produits de net-
toyage pour plastiques risquent de griffer la
U2PDF1F0.book Page 2 Wednesday, July 9, 2014 1:56 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7
surface du pare-brise. Avant d’employer ce
genre de produit, faire un essai en polissant
une zone qui ne gêne pas la visibilité.
Après le nettoyage1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur- faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.  S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
 Si nécessaire, nettoyer les disques
et les garnitures d e frein à l’aide
d ’un pro duit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chau de et au dé-
tergent doux. Effectuer ensuite un
test de con duite afin d e vérifier le
freinage et la prise de virages.ATTENTION
FCA10801
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un pro duit
spécial.
 Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
N.B. Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
 Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
U2PDF1F0.book Page 3 Wednesday, July 9, 2014 1:56 PM

SOIN ET REMISAGE DE LA MOTO
7-4
7
FAU26244
RemisageRemisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.ATTENTION
FCA10811
 Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et d e
la rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.Remisage de longue d urée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la section “Soin” de ce chapitre. 2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les seg-
ments, etc., de la corrosion.a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et d e brûlures.
[FWA10952]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de com- mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plas-
tique afin de prévenir toute pénétra-
tion d’humidité.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-32.
U2PDF1F0.book Page 4 Wednesday, July 9, 2014 1:56 PM
