2015 YAMAHA FJR1300AE Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAU40362
Lâmpada do farol dianteiroSe o farol dianteiro não se acender, solicite
a um concessionário Yamaha que verifique
o respectivo circuito eléctrico ou que subs-
titua a lâmpada.PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
d a nem autocolantes na lente do farol
d ianteiro.
PAU54501
MínimosEste modelo está equipado com mínimos
tipo LED.
Se um mínimo não se acender, solicite a
um concessionário Yamaha que o verifi-
que.
PAU54241
Sinal de mu dança de direcção
d ianteiroEste modelo está equipado com sinais de
mudança de direcção dianteiros tipo LED.
Se um sinal de mudança de direcção dian-
teiro não se acender, solicite a um conces-
sionário Yamaha que o verifique.

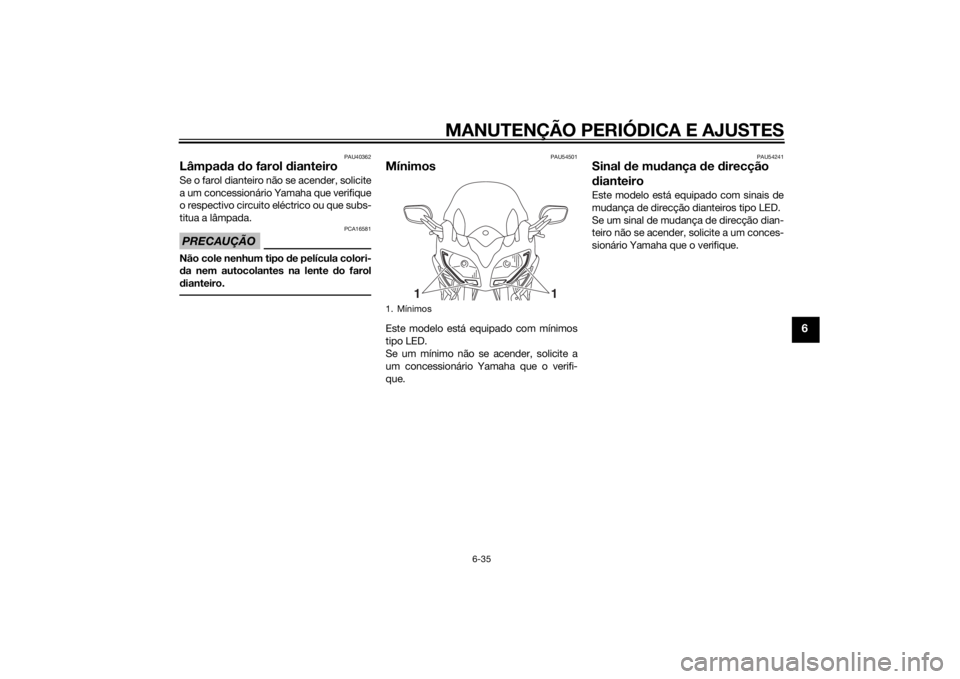

1. Mínimos
1
1
U2PDP1P0.book Page 35 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
PAU27005
Substituição de uma lâmpa da do
sinal de mu dança d e direcção
traseiro ou de uma lâmpa da da
luz do travão/farolim traseiro1. Retire o assento do passageiro. (Con-
sulte a página 3-33.)
2. Retire o receptáculo da lâmpada do
sinal de mudança de direcção (em
conjunto com a lâmpada) ou o recep-
táculo da lâmpada da luz do tra-
vão/farolim traseiro (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos po nteiros do relógio. 3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
5. Instale o receptáculo (em conjunto com a lâmpada), rodando-o no senti-
do dos ponteiros do relógio.
6. Instale o assento do passageiro.
PAU24314
Substituição da lâmpa da da luz
d a chapa d e matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos
parafusos.
2. Retire o receptáculo da lâmpada da luz da chapa de matrícula (em conjun-
to com a lâmpada), puxando-o para
fora.

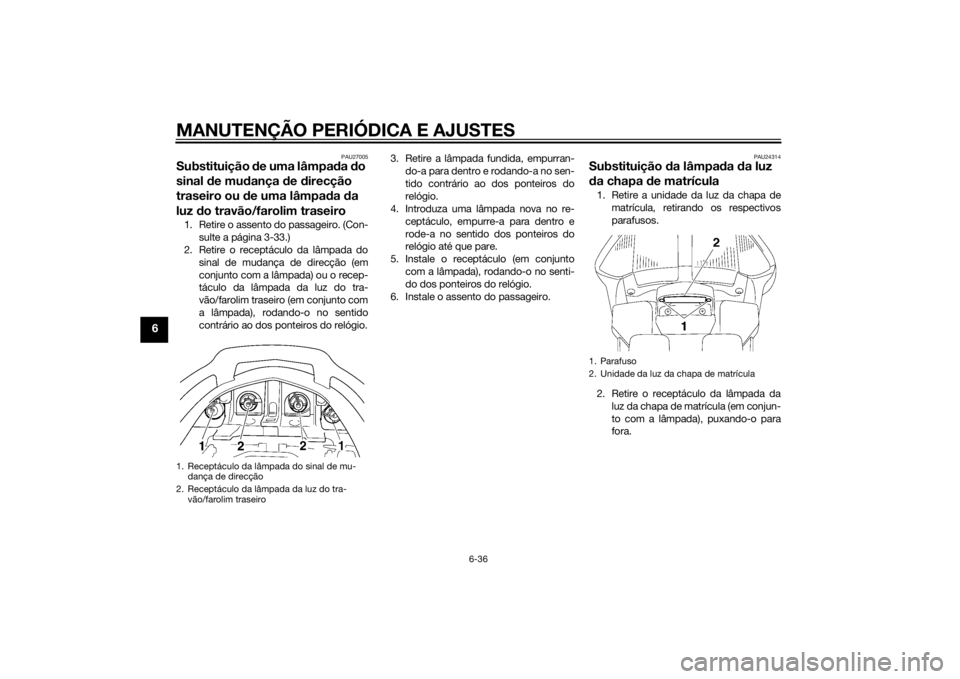

1. Receptáculo da lâmpada do sinal de mu-dança de direcção
2. Receptáculo da lâmpada da luz do tra- vão/farolim traseiro
1. Parafuso
2. Unidade da luz da chapa de matrícula
U2PDP1P0.book Page 36 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
3. Puxe a lâmpada fundida para removê-la.
4. Introduza uma nova lâmpada no re- ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU25872
Detecção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluin do luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explod ir e causar ferimentos graves
ou danos materiais.
1. Lâmpada da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa
de matrícula
1
2
U2PDP1P0.book Page 37 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU42505
Tabelas de detecção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
U2PDP1P0.book Page 38 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6

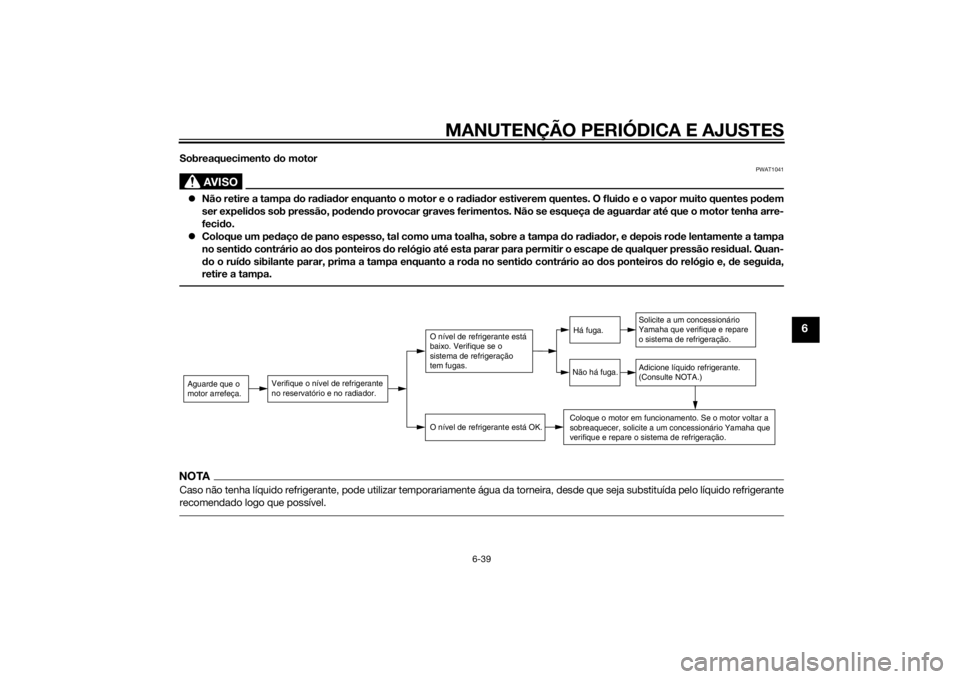

Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa d o radiador enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes pod em
ser expeli dos sob pressão, po den do provocar graves ferimentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um pe daço de pano espesso, tal como uma toalha, sobre a tampa d o radiador, e depois rod e lentamente a tampa
no senti do contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão resi dual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao dos ponteiros do relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U2PDP1P0.book Page 39 Wednesday, July 9, 2014 2:18 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37834
Cor mate cuidad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU54671
Cui dad osEmbora a concepção aberta de um moto-
ciclo revele o encanto da tecnologia, torna-
o também mais vulnerável. Poderá desen-
volver-se ferrugem e corrosão mesmo que
sejam utilizados componentes de alta qua-
lidade. Embora um tubo de escape enferru-
jado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.
Antes da limpeza
1. Cubra as saídas do silencioso com sacos de plástico depois de o motor
ter arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra- nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos vedantes, anilhas e eixos da roda.
Enxagúe sempre a sujidade e o de-
sengordurante com água.
Limpeza
PRECAUÇÃO
PCA10773
 Evite utilizar agentes d e limpeza
d as ro das demasia do áci dos, espe-
cialmente em ro das de raio. Se este
tipo de pro dutos for utiliza do em
suji dad e de difícil remoção, não
d eixe o agente de limpeza sobre a
área afectad a durante mais tempo
d o que o recomen dad o. Além disso,
enxagúe minuciosamente a área
com água, seque-a ime diatamente
e aplique um spray anti-corrosão.
 Uma limpeza ina dequa da po de da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol d ianteiro, lentes dos
in dica dores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contu do, se as partes
plásticas não pu derem ser bem lim-
pas com água, po de utilizar um de-
tergente suave diluíd o na água.
Enxagúe bem to dos os resí duos de
U2PDP1P0.book Page 1 Wednesday, July 9, 2014 2:18 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usan do bastante água,
uma vez que o mesmo é preju dicial
para os plásticos.
 Não utilize nenhum pro duto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham esta do em contacto com
pro dutos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), pro dutos anti-
ferrugem ou de remoção da ferru-
gem, líqui do dos travões, anti-con-
gelante ou electrólito.
 Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto d e vapor, uma vez que
pod em causar infiltração de água e
d eterioração nas seguintes zonas:
ved antes ( dos rolamentos da ro da e
d o braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acoplad ores, conectores, instru-
mentos, interruptores e luzes), tu-
bos d e respiração e respira douros.
 Para os motociclos equipa dos com
pára-vento: Não utilize pro dutos de
limpeza fortes ou esponjas duras,
uma vez que po dem causar per da
d e cor ou riscos. Alguns compostos
d e limpeza para plásticos po dem
d eixar riscos no pára-vento. Teste o pro
dut o numa pequena parte ocul-
ta do pára-vento, para se assegurar
d e que não d eixa ficar marcas. Se o
pára-vento ficar risca do, utilize um
composto de polimento de quali da-
d e para plástico após a lavagem.
Após a utilização normalRetire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de
fazer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar
ou em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até à
Primavera.1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utilize
água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10792]
2. Depois de secar o motociclo, aplique
um spray anti-corrosão em todas as
superfícies metálicas, incluindo as
cromadas e niqueladas, para evitar a
corrosão.
Limpeza do pára-ventoEvite utilizar qualquer produto de limpeza
alcalino ou de ácido forte, gasolina, líquido
dos travões ou qualquer outro solvente.
Limpe o pára-vento com um pano ou es-
ponja humedecidos com um detergente
neutro e, depois da limpeza, retire-o bem
com água. Para limpezas adicionais, utilize
o Produto de Limpeza de Pára-ventos
Yamaha ou outros produtos de limpeza de
qualidade. Alguns compostos de limpeza
para plásticos podem deixar riscos nas su-
perfícies do pára-vento. Antes de os utili-
zar, faça um teste polindo uma área que
não afecte a sua visibilidade.
U2PDP1P0.book Page 2 Wednesday, July 9, 2014 2:18 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
Após a limpeza1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Utilize um produt o de polir crómio
para dar brilho a peças de crómio, alu-
mínio e aço inoxidável, incluindo o sis-
tema de escape. (Mesmo a
descoloração dos sistemas de esca-
pe em aço inoxidável induzida termi-
camente pode ser removida através
de polimento.)
3. Para evitar a corrosão, é recomenda- da a aplicação de um spray anti-cor-
rosão em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Encere todas as superfícies pintadas.
7. Deixe o motociclo secar completa- mente antes de o guardar ou tapar.
AVISO
PWA11132
A presença de contaminantes nos tra-
vões ou nos pneus pod e provocar a per-
d a de controlo. 
Certifique-se de que não existe
óleo ou cera nos travões ou nos
pneus.
 Caso necessário, limpe os discos
d o travão e os revestimentos do
travão com um agente d e limpeza
d e discos do travão normal ou ace-
tona, e lave os pneus com água
morna e um detergente suave. An-
tes de con duzir a veloci dad es supe-
riores, teste o motociclo quanto ao
d esempenho dos travões e ao com-
portamento nas curvas.
PRECAUÇÃO
PCA10801
 Aplique óleo em spray ou cera com
mo deração e certifique-se de que
limpa qualquer excesso.
 Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um pro duto de tratamento
a d equa do.
 Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.NOTA Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar. 
As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol diantei-
ro. Ligar o farol dianteiro durante um
pequeno período de tempo ajudará a
remover a humidade da lente.
U2PDP1P0.book Page 3 Wednesday, July 9, 2014 2:18 PM
