2015 YAMAHA FJR1300AE Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46862
NOTAAs verificações anuais deverão ser efectua das to dos os anos, excepto se for efectuad a uma manutenção com base nos
quilómetros percorri dos, ou no caso do Reino Uni do, se for efectua da uma manutenção com base nas milhas percorri das.
 A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
 Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção perió dica para o sistema de controlo das emissõesN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo
de combustí-
vel • Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos. √√√√√
2 *Velas de ignição • Verifique o estado.
• Limpe e corrija a distância.
√√
• Substitua. √√
3 *Válvula s • Verifique a folga das válvulas.
•Ajuste.
Cada 40000 km (24000 mi)
4 *Sistema
de injecção
d e combustível • Ajuste a sincronização.
√√√√√√
5 *Silenciosos e tubos
d
e escape • Verifique se os grampos de para-
fuso estão soltos. √√√√√
U2PDP1P0.book Page 3 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
6*Sistema
de in dução
d e ar • Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
• Substitua eventuais peças danifi- cadas, caso seja necessário. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDP1P0.book Page 4 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770K
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
do filtro
d e ar •Limpe.
√√
• Substitua. √√
2 *Embraiagem • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√
3 *Travão dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tubos dos travões • Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e a articulação estão correctos. √√√√√
• Substitua. Cada 4 anos
6 *Líqui do dos travões • Substitua. Cada 2 anos
7 *Ro das • Verifique se apresentam desgaste
ou danos. √√√√
U2PDP1P0.book Page 5 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
8*Pneus • Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
9 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
10 *Braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
11 *Rolamentos
da di-
recção • Verifique a folga dos rolamentos e
se a direcção está dura. √√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 20000 km (12000 mi)
12 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
13 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
14 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
15 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com graxa de silicone.
√√√√√
16 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es •
Lub
rifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDP1P0.book Page 6 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
17Descanso lateral,
d
escanso central • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 *Interruptor
do des-
canso lateral • Verifique o funcionamento.
√√√√√√
19 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
20 *Amortece
dor d e
choques • Verifique o funcionamento e se o
amortecedor tem fuga de óleo. √√√√
21 *Braço
do relé d e
suspensão traseira
e pontos de articu-
lação do braço de
ligação • Verifique o funcionamento.
√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. √√
22 Óleo do motor •Mude.
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo. √√√√√√
23 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
24 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Substitua o refrigerante. Cada 3 anos
25 Óleo d
a engrena-
gem final • Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.
•Mude. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
( 600 mi) 10000 km
(6000 mi) 20000 k

m
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDP1P0.book Page 7 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU55251
NOTAO filtro de ar exige uma assistência mais frequente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Manutenção da embraiagem e travões hidráulicos
• Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
• Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate
da embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
• Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejam
danificados.26 *Interruptores d
os
travões dianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
27 Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
28 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
29 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PDP1P0.book Page 8 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18773

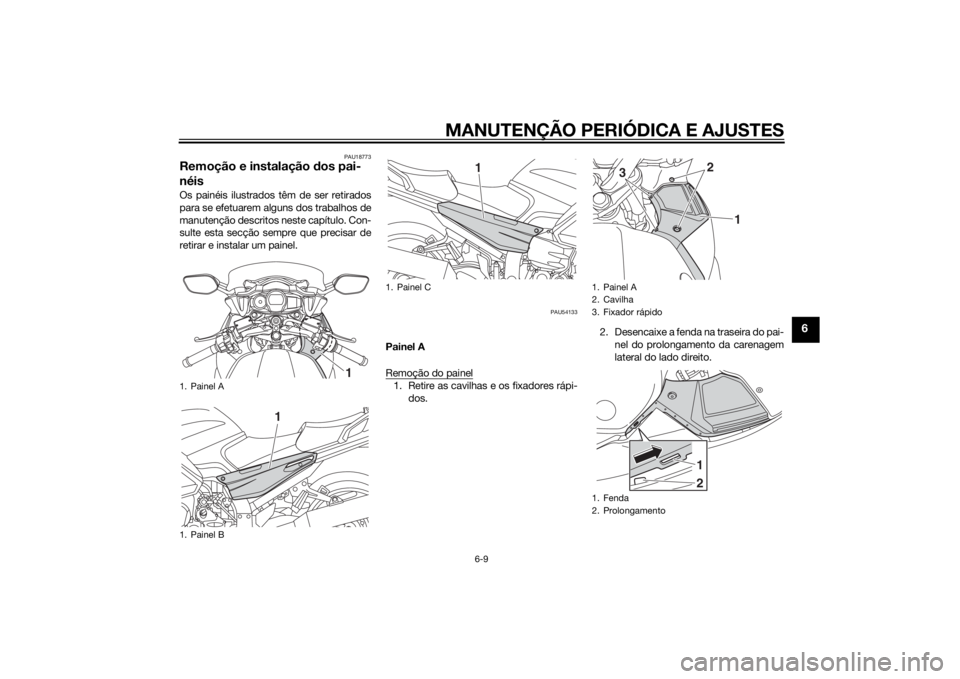

Remoção e instalação dos pai-
néisOs painéis ilustrados têm de ser retirados
para se efetuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU54133
Painel A
Remoção do painel1. Retire as cavilhas e os fixadores rápi-
dos. 2. Desencaixe a fenda na traseira do pai-
nel do prolongamento da carenagem
lateral do lado direito.
1. Painel A
1. Painel B
1
1
1. Painel C
1
1. Painel A
2. Cavilha
3. Fixador rápido
1. Fenda
2. Prolongamento
1
2
3
12
U2PDP1P0.book Page 9 Wednesday, July 9, 2014 2:18 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6

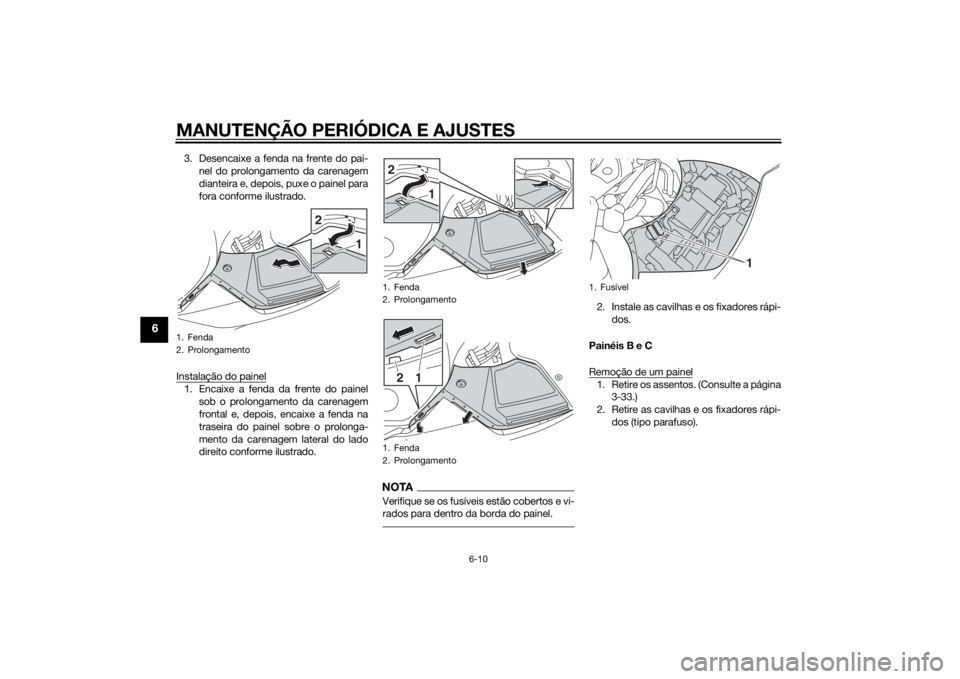

3. Desencaixe a fenda na frente do pai-nel do prolongamento da carenagem
dianteira e, depois, puxe o painel para
fora conforme ilustrado.
Instalação do painel1. Encaixe a fenda da frente do painel sob o prolongamento da carenagem
frontal e, depois, encaixe a fenda na
traseira do painel sobre o prolonga-
mento da carenage m lateral do lado
direito conforme ilustrado.
NOTAVerifique se os fusíveis estão cobertos e vi-
rados para dentro da borda do painel.
2. Instale as cavilhas e os fixadores rápi-
dos.
Painéis B e C
Remoção de um painel1. Retire os assentos. (Consulte a página 3-33.)
2. Retire as cavilhas e os fixadores rápi- dos (tipo parafuso).
1. Fenda
2. Prolongamento
2
1
1. Fenda
2. Prolongamento
1. Fenda
2. Prolongamento2
1
1
2
1. Fusível
1
