Réglage de la hauteur de la selle
du piloteLa hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.

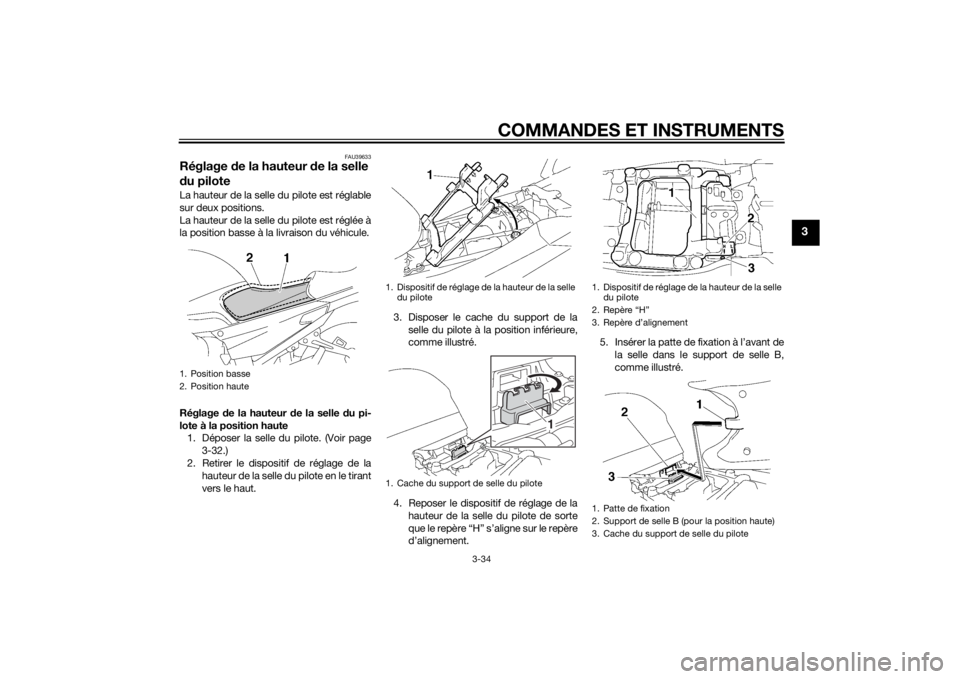

Réglage de la hauteur de la selle du pi-
lote à la position haute
1. Déposer la selle du pilote. (Voir page
3-32.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.3. Disposer le cache du support de la
selle du pilote à la position inférieure,
comme illustré.
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement.5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle B,
comme illustré.1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle
du pilote
1. Cache du support de selle du pilote
1
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “H”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
U1MCF2F0.book Page 34 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-35
3
6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
7. Remettre la selle du passager en
place.

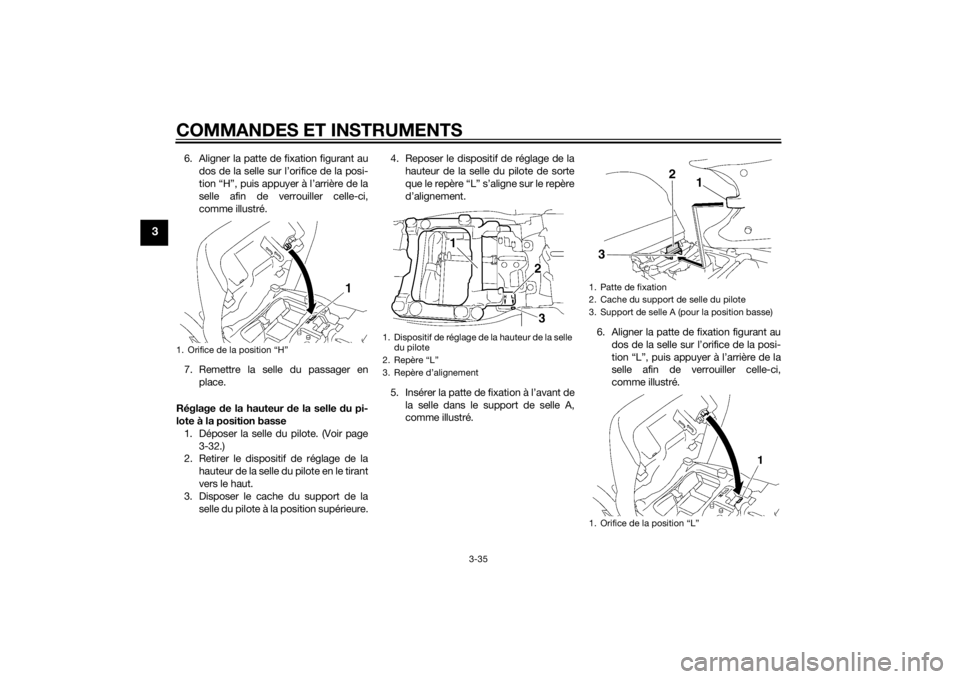

Réglage de la hauteur de la selle du pi-
lote à la position basse
1. Déposer la selle du pilote. (Voir page
3-32.)
2. Retirer le dispositif de réglage de la
hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la
selle du pilote à la position supérieure.4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “L” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle A,
comme illustré.6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.1. Orifice de la position “H”
1. Dispositif de réglage de la hauteur de la selle
du pilote
2. Repère “L”
3. Repère d’alignement
1. Patte de fixation
2. Cache du support de selle du pilote
3. Support de selle A (pour la position basse)
1. Orifice de la position “L”
1
2
3
U1MCF2F0.book Page 35 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-36
3
7. Remettre la selle du passager en
place.N.B.
sont correctement en place.
FAU40254
Compartiments de rangementCe véhicule dispose de deux comparti-
ments de rangement.
Le compartiment de rangement A est situé
sous la selle du pilote. (Voir page 3-32.)
Le compartiment de rangement B est situé
sous la selle du passager. (Voir page 3-32.)Avant de ranger des documents ou autres
objets dans un compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans un compartiment de range-
ment.
AVERTISSEMENT
FWA14421
Ne pas dépasser la charge maxi-
male du compartiment de range-
ment A, qui est de 1 kg (2 lb).
Ne pas dépasser la charge maxi-
male du compartiment de range-
ment B, qui est de 3 kg (7 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 215 kg
(474 lb).
1. Compartiment de rangement A
1. Compartiment de rangement B
1
1
U1MCF2F0.book Page 36 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-37
3
FAU39481
Boîte à accessoiresLa boîte à accessoires est située à côté du
panneau d’instruments.

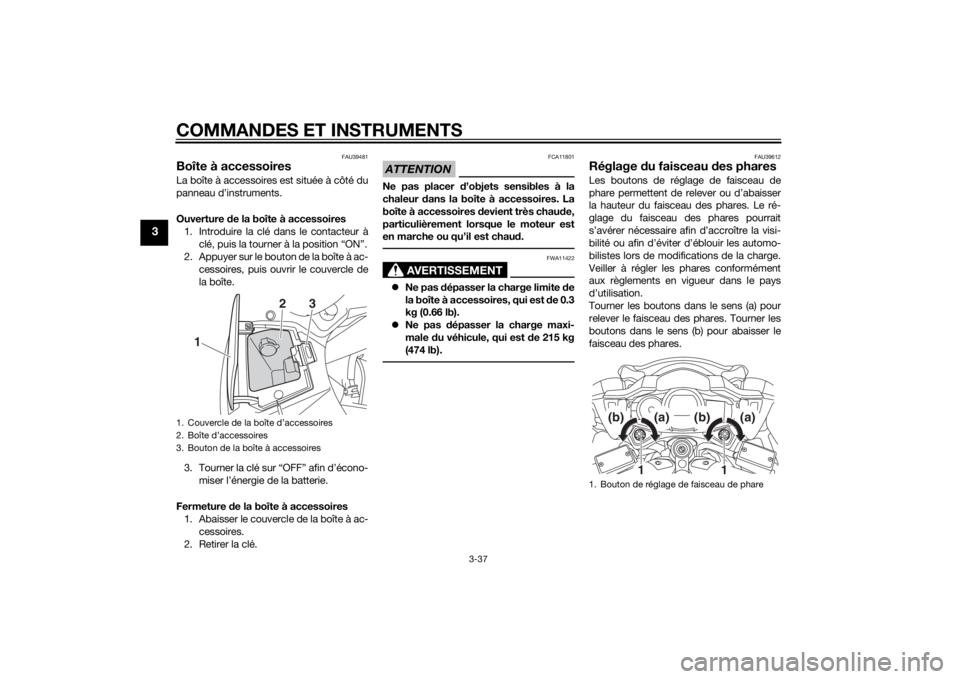

Ouverture de la boîte à accessoires
1. Introduire la clé dans le contacteur à
clé, puis la tourner à la position “ON”.
2. Appuyer sur le bouton de la boîte à ac-
cessoires, puis ouvrir le couvercle de
la boîte.
3. Tourner la clé sur “OFF” afin d’écono-
miser l’énergie de la batterie.
Fermeture de la boîte à accessoires
1. Abaisser le couvercle de la boîte à ac-
cessoires.
2. Retirer la clé.
ATTENTION
FCA11801
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chaude,
particulièrement lorsque le moteur est
en marche ou qu’il est chaud.
AVERTISSEMENT
FWA11422
Ne pas dépasser la charge limite de
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 215 kg
(474 lb).
FAU39612
Réglage du faisceau des pharesLes boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visi-
bilité ou afin d’éviter d’éblouir les automo-
bilistes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
1. Couvercle de la boîte d’accessoires
2. Boîte d’accessoires
3. Bouton de la boîte à accessoires
1
2
3
1. Bouton de réglage de faisceau de phare
1
1
(b)
(a)
(b)
(a)
U1MCF2F0.book Page 37 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-38
3
FAU39642
Position du guidonLa hauteur des demi-guidons est réglable
sur trois positions. Confier le réglage de la
position des demi-guidons à un conces-
sionnaire Yamaha.
FAU54151
Ouverture et fermeture des aéra-
tions de carénageLes aérations de carénage peuvent être ou-
vertes de 20 mm (0.79 in) pour une
meilleure ventilation lors de la conduite
dans des conditions plus rigoureuses.
Pour ouvrir une aération de carénage

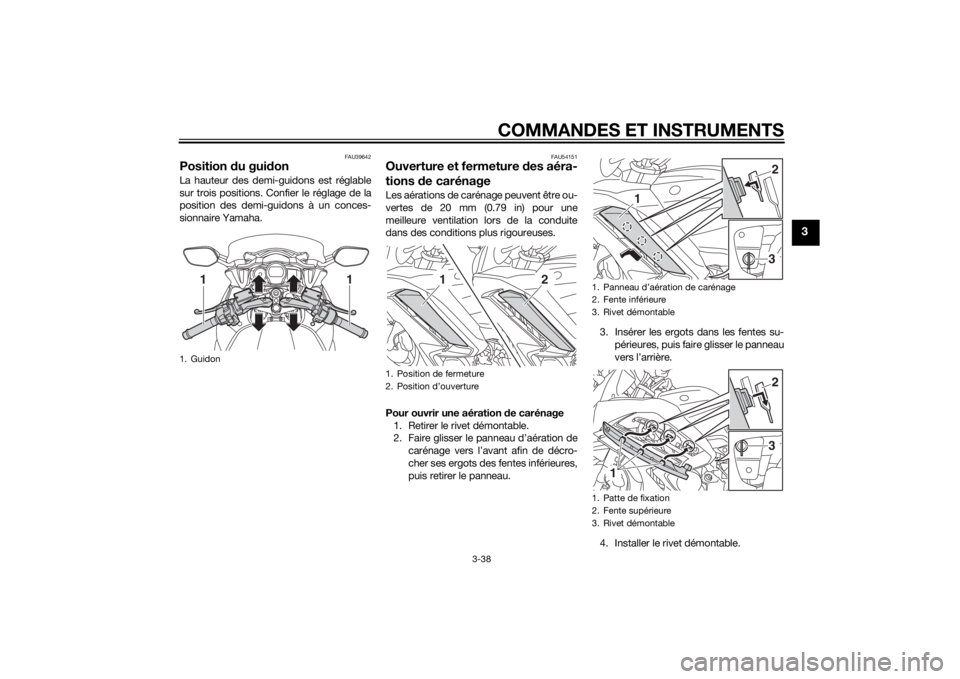

1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de
carénage vers l’avant afin de décro-
cher ses ergots des fentes inférieures,
puis retirer le panneau.3. Insérer les ergots dans les fentes su-
périeures, puis faire glisser le panneau
vers l’arrière.
4. Installer le rivet démontable.
1. Guidon
11
1. Position de fermeture
2.
1
2
1.
2. Fente inférieure
3. Rivet démontable
1. Patte de fixation
2. Fente supérieure
3. Rivet démontable
3
1
2
1
32
U1MCF2F0.book Page 38 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-39
3
Pour refermer une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de
carénage vers l’avant afin de décro-
cher ses ergots des fentes supé-
rieures, puis retirer le panneau.
3. Insérer les ergots dans les fentes infé-
rieures, puis faire glisser le panneau
vers l’arrière.4. Installer le rivet démontable.
N.B.Vérifier que les panneaux des aérations de
carénage sont correctement installés avant
de conduire le véhicule.
FAU39672
RétroviseursLes rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-
seurs en place avant de prendre la route.
1. Panneau d’aération de carénage
2. Fente supérieure
3. Rivet démontable
3
1
2
1. Patte de fixation
2. Fente inférieure
3. Rivet démontable
1
32
1. Position de conduite
2. Position de stationnement
2 2
1
221
U1MCF2F0.book Page 39 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-40
3
FAU54141
Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réduire la maniabilité et la
stabilité du véhicule.Chaque bras de fourche est équipée d’une
vis de réglage de la précontrainte de res-
sort. Le bras de fourche droit est équipé
d’un bouton de réglage de la force d’amor-
tissement à la détente et d’une vis de ré-
glage de la force d’amortissement à la
compression.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’endom-
mager le mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la sus-
pension, tourner ces deux vis dans le sens
(b).Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.Force d’amortissement à la détente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).
1. Vis de réglage de la précontrainte de ressort
1. Distance A
(a)
(b)1
1(a)
(b)
4.0 mm (0.16 in)
3.0 mm (0.12 in)
1
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
Distance A = 15.0 mm (0.59 in)
Standard :
Distance A = 10.0 mm (0.39 in)
Maximum (réglage dur) :
Distance A = 0.0 mm (0.00 in)
1. Bouton de réglage de la force d’amortisse-
ment à la détente
(a)
(b)
1
U1MCF2F0.book Page 40 Thursday, May 29, 2014 2:44 PM

COMMANDES ET INSTRUMENTS
3-41
3
Force d’amortissement à la compres-
sion
La force d’amortissement à la compression
ne s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortis-
sement, tourner la vis de réglage dans le
sens (b).
N.B.En raison de différences dans la produc-
tion, le nombre total des déclics de réglage
peut varier selon les dispositifs de réglage

tal de déclics représente toutefois la même
précis, il est préférable de vérifier le nombre

ter les valeurs données, si nécessaire.
Réglage de l’amortissement à la
détente :
Minimum (réglage souple) :
16 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).

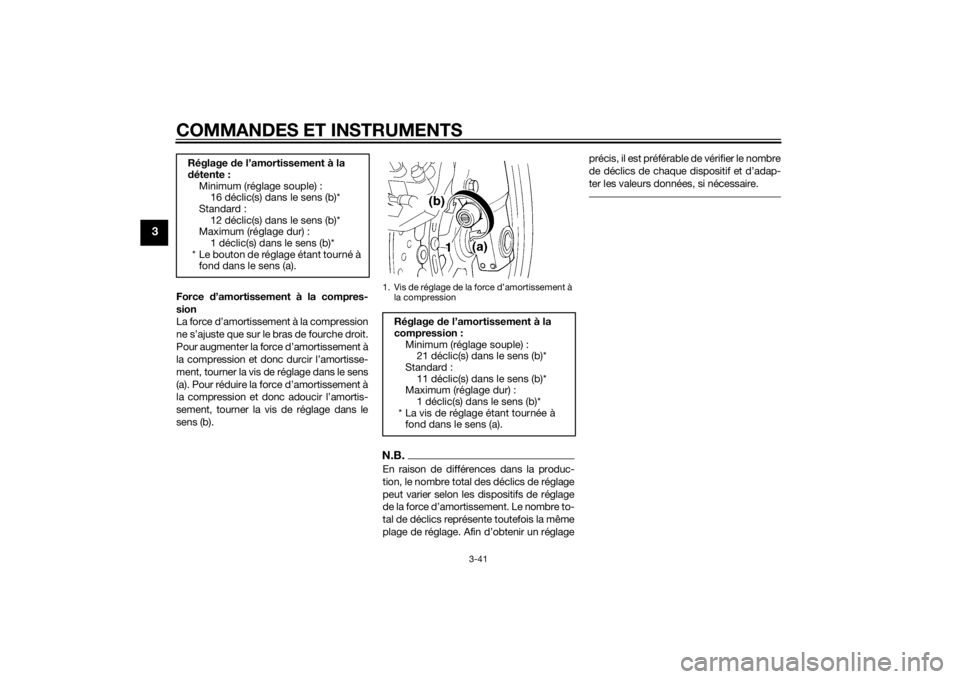

1. Vis de réglage de la force d’amortissement à
la compressionRéglage de l’amortissement à la
compression :
Minimum (réglage souple) :
21 déclic(s) dans le sens (b)*
Standard :
11 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
