3874-6. Pokyny pro jízdu
4
Jízda
RAV4_OM_OM42A45CZ_(EE)
UPOZORNĚNÍ
■Abyste zabránili poškození vodou
Učiňte všechna potřebná bezpečností opatření, abyste zajistili, že nedojde
k poškození motoru nebo jiných součástí vodou.
●Pokud se dostane voda do přívodu vzduchu motoru, způsobí to silné po-
škození motoru.
●Pokud se dostane voda do automatické převodovky, způsobí zhoršení
kvality řazení, zasekávání převodovky doprovázené vibracemi a závažné
poškození.
●Voda může smýt mazivo z ložisek kol a způsobit korozi i předčasné selhá-
ní, může rovněž vniknout do diferenciálů, převodovky a skříně rozvodovky
(modely AWD) a snížit kvalitu mazání oleje převodů.
■Když jedete přes vodu
Při jízdě vodou, např. při přejíždění mělkých potoků, nejdříve zkontrolujte
hloubku vody a pevnost dna. Jeďte pomalu a vyhýbejte se hluboké vodě.
■Kontrola po jízdě v terénu
●Písek a bláto, nahromaděné v okolí brzdových bubnů a v okolí disk
ů brzd,
může snížit účinnost brzd a poškodit díly brzdového systému.
●Vždy proveďte údržbovou prohlídku po každém dni jízdy v terénu, při které
jste projížděli těžkým terénem, pískem, bahnem nebo vodou.

492
RAV4_OM_OM42A45CZ_(EE)

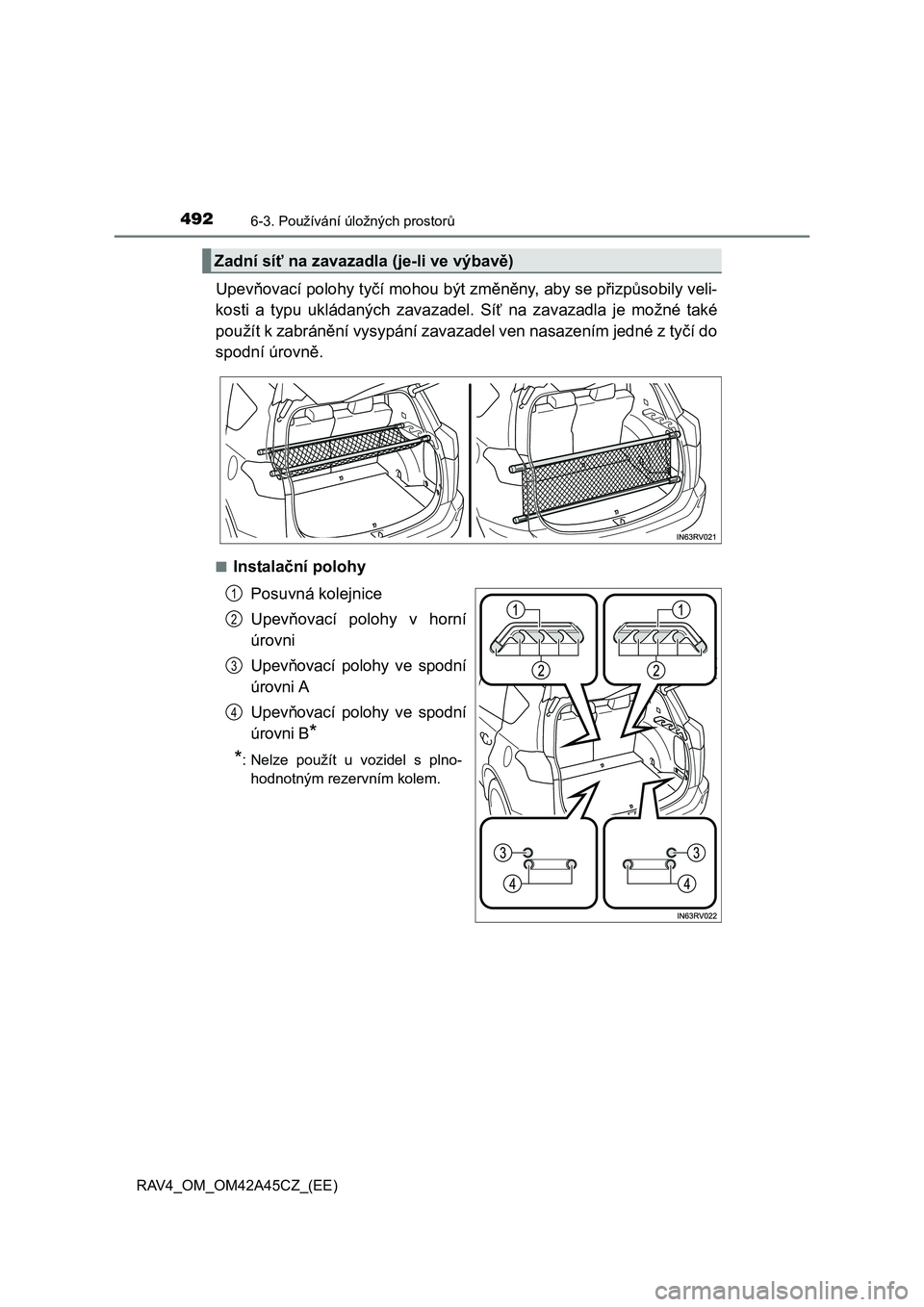

6-3. Používání úložných prostorů
Upevňovací polohy tyčí mohou být změněny, aby se přizpůsobily veli-
kosti a typu ukládaných zavazadel. Síť na zavazadla je možné také
použít k zabránění vysypání zavazadel ven nasazením jedné z tyčí do
spodní úrovně.
■Instalační polohy
Posuvná kolejnice
Upevňovací polohy v horní
úrovni
Upevňovací polohy ve spodní
úrovni A
Upevňovací polohy ve spodní
úrovni B
*
*
: Nelze použít u vozidel s plno-
hodnotným rezervním kolem.
Zadní síť na zavazadla (je-li ve výbavě)
1
2
3
4

4936-3. Používání úložných prostorů
RAV4_OM_OM42A45CZ_(EE)
6
Vybavení interiéru
■Instalace do horní úrovně a změna upevňovací polohy
●Instalace zadní sítě na zavazadla
Kromě vozidel s plnohod-
notným rezervním kolem:
Vyjměte zadní síť na zava-
zadla ven.
Zatlačte pravý nebo levý
konec tyče do posuvné ko-
lejnice.
Zatlačte druhý konec tyče
do posuvné kolejnice, a pak
nasaďte oba konce do
upevňovacích poloh.
Po instalaci zkontrolujte, že
oba konce tyče jsou pevně
zasunuty do svých upevňova-
cích poloh.
Když zadní síť na zavazadla
vyjímáte, proveďte instalační
postup v opačném pořadí.
1
2
3

494
RAV4_OM_OM42A45CZ_(EE)
6-3. Používání úložných prostorů
●Změna upevňovací polohy tyče
Zvedněte tyč, abyste ji vy-
sunuli do posuvné kolejnice.
Posuňte tyč do požadova-
né upevňovací polohy a za-
tlačte ji dolů.
Posouvejte tyč tak, aby její
levý a pravý konec byly po-
souvány současně a tyč byla
v rovině.
Po změně polohy zkontroluj-
te, že oba konce tyče jsou
pevně zasunuty do svých
upevňovacích poloh.
■
Instalace do spodní úrovně a změna upevňovací polohy
●Instalace zadní sítě na zavazadla
Kromě vozidel s plnohod-
notným rezervním kolem:
Vyjměte zadní síť na zava-
zadla ven.
Zatlačte jeden konec tyče
do upevňovací polohy,
abyste tyč zkrátili.
1
2
1
2

5137-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 530)• Teplá voda• Jedlá soda• Mazací tuk
•Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru
(S. 528)
•Kromě motoru 2WW: "Toyota Super Long Life Cool-
ant" nebo podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová chladicí
kapalina na bázi etylénglykolu s technologií trvanli-
vých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Pro motor 2WW: "Toyota Genuine Premium Long Life
Coolant 2WW" nebo ekvivalentní. Koncentrovaný
produkt "Toyota Genuine Premium Long Life Coolant
2WW" je potřeba vždy smíchat v poměru 50 % chla-
dicí kapaliny a 50 % deionizované vody.
Pro použití jakékoliv jiné schválené chladicí kapaliny
motoru kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motorové-
ho oleje (S. 523)
•Kromě motoru 2WW: "Toyota Genuine Motor Oil"
nebo ekvivalentní
• Pro motor 2WW: "Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 2WW engine". Pro použi-
tí jakéhokoliv jiného schváleného motorového oleje
kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky (S. 563)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 567)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
•Křížový šroubovák
• Plochý šroubovák•Klíč

5147-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Chladič, kondenzá-
tor a mezichladič

(S. 529)
Tlak huštění pneu-
matik (S. 553)• Tlakoměr•Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 534)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)
VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí, atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče
Vozidla bez systému bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v poloze
"ON", elektrické ventilátory chlazení se mohou automaticky rozběhnout, pokud
je zapnutá klimatizace a/nebo je teplota chladicí kapaliny vysoká. (
S. 529)
Vozidla se systémem bezklíčového nastupování a startování
Ujistěte se, že je spínač motoru vypnutý. Pokud je spínač motoru v režimu
ZAPALOVÁNÍ ZAPNUTO, elektrické ventilátory chlazení se mohou automa-
ticky rozběhnout, pokud je zapnutá klimatizace a/nebo je teplota chladicí
kapaliny vysoká. (S. 529)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.
PoložkyDíly a nářadí

5197-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Motorový prostor
Motory 3ZR-FE a 3ZR-FAE
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru (S. 528)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 525)
Akumulátor (S. 530)Chladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chlazení
Měrka hladiny motorového oleje
(S. 523)
Nádržka kapaliny ostřikovačů
(S. 534)1
2
3
4
5
6
7
8
9

5207-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Motor 2AR-FE
Pojistkové skříňky (S. 563)
Nádržka chladicí kapaliny mo-
toru (S. 528)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 525)
Akumulátor (S. 530)Chladič (S. 529)
Kondenzátor (S. 529)
Elektrické ventilátory chlazení
Měrka hladiny motorového oleje
(S. 523)
Nádržka kapaliny ostřikovačů
(S. 534)1
2
3
4
5
6
7
8
9
