2015 TOYOTA AURIS TOURING SPORTS Betriebsanleitungen (in German)

5378-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)

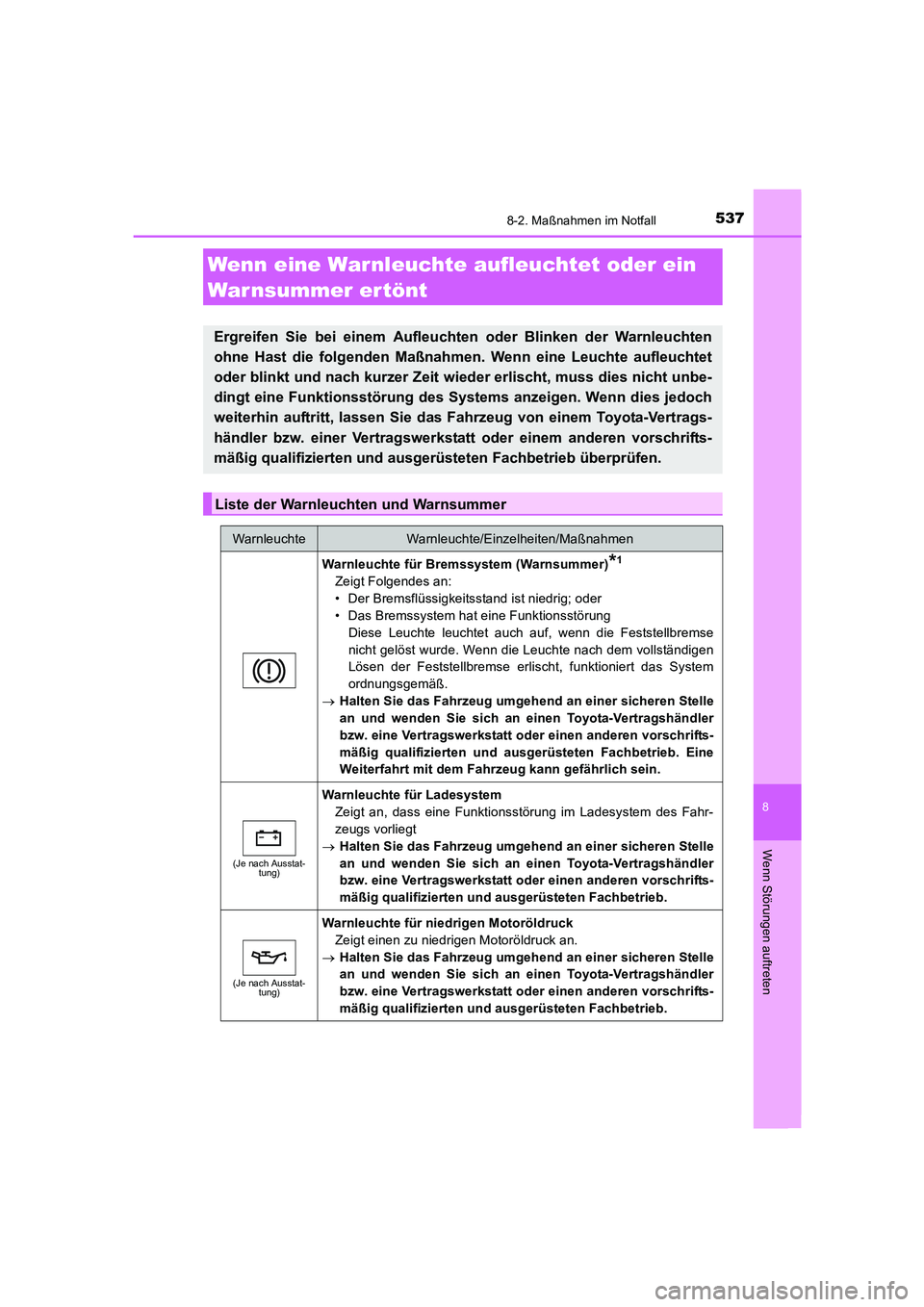

Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet
oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht unbe-
dingt eine Funktionsstörung des Systems anzeigen. Wenn dies jedoch
weiterhin auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Warnleuchte für Bremssystem (Warnsummer)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig; oder
• Das Bremssystem hat eine Funktionsstörung
Diese Leuchte leuchtet auch auf, wenn die Feststellbremse
nicht gelöst wurde. Wenn die Leuchte nach dem vollständigen
Lösen der Feststellbremse erlischt, funktioniert das System
ordnungsgemäß.
→Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
(Je nach Ausstat-
tung)
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahr-
zeugs vorliegt
→Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
(Je nach Ausstat-
tung)
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
→Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
AURIS Touring Sports_OM_EM_OM12J33M.book 537 ページ ２０１５年３月３日　火曜日　午後１２時５分

5388-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
(Je nach Ausstat-
tung)

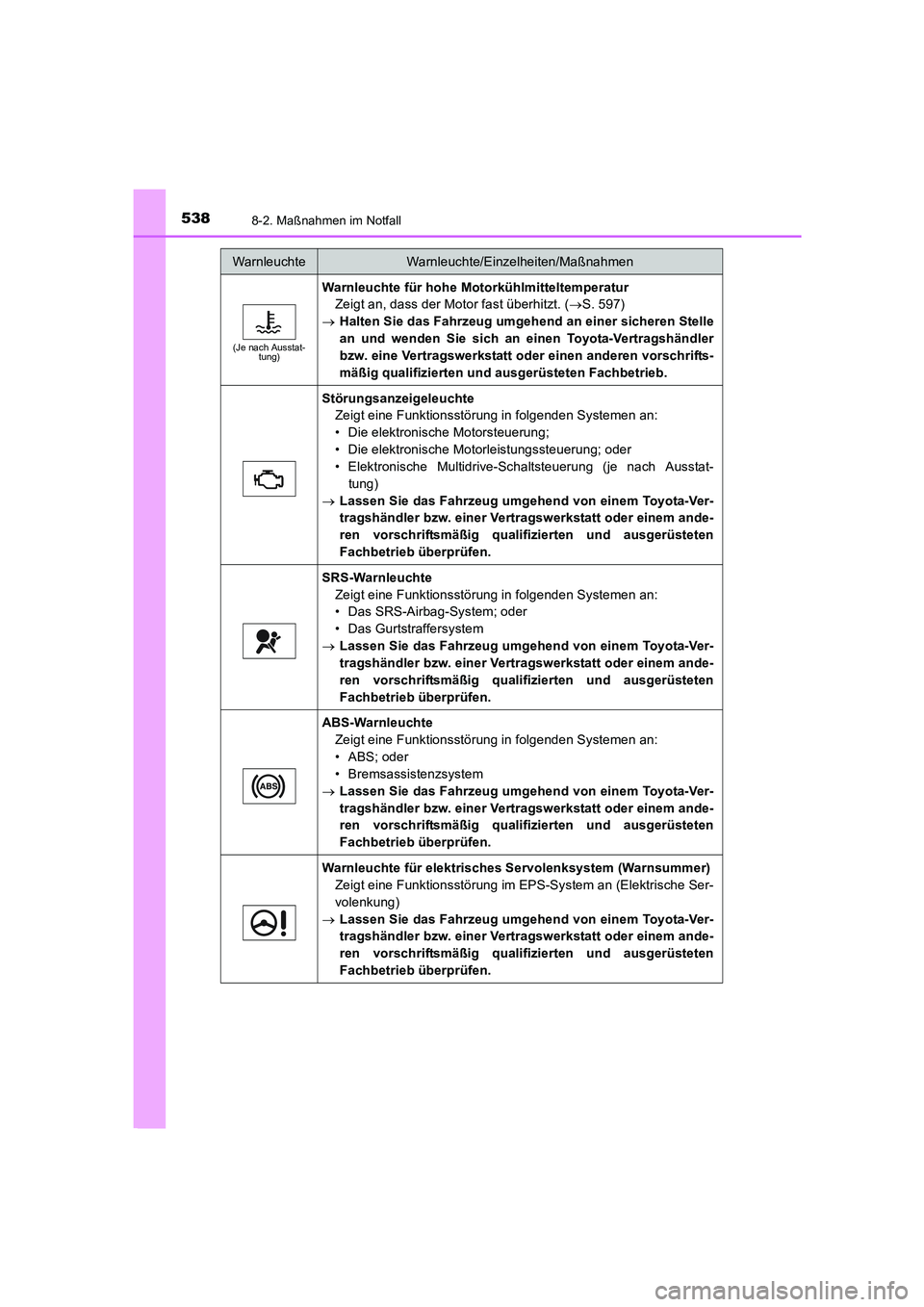

Warnleuchte für hohe Motorkühlmitteltemperatur
Zeigt an, dass der Motor fast überhitzt. (→S. 597)
→Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Die elektronische Motorsteuerung;
• Die elektronische Motorleistungssteuerung; oder
• Elektronische Multidrive-Schaltsteuerung (je nach Ausstat-
tung)
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System; oder
• Das Gurtstraffersystem
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• ABS; oder
• Bremsassistenzsystem
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System an (Elektrische Ser-
volenkung)
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
AURIS Touring Sports_OM_EM_OM12J33M.book 538 ページ ２０１５年３月３日　火曜日　午後１２時５分

5398-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
(Leuchtet gelb auf)
(Je nach Ausstat-
tung)

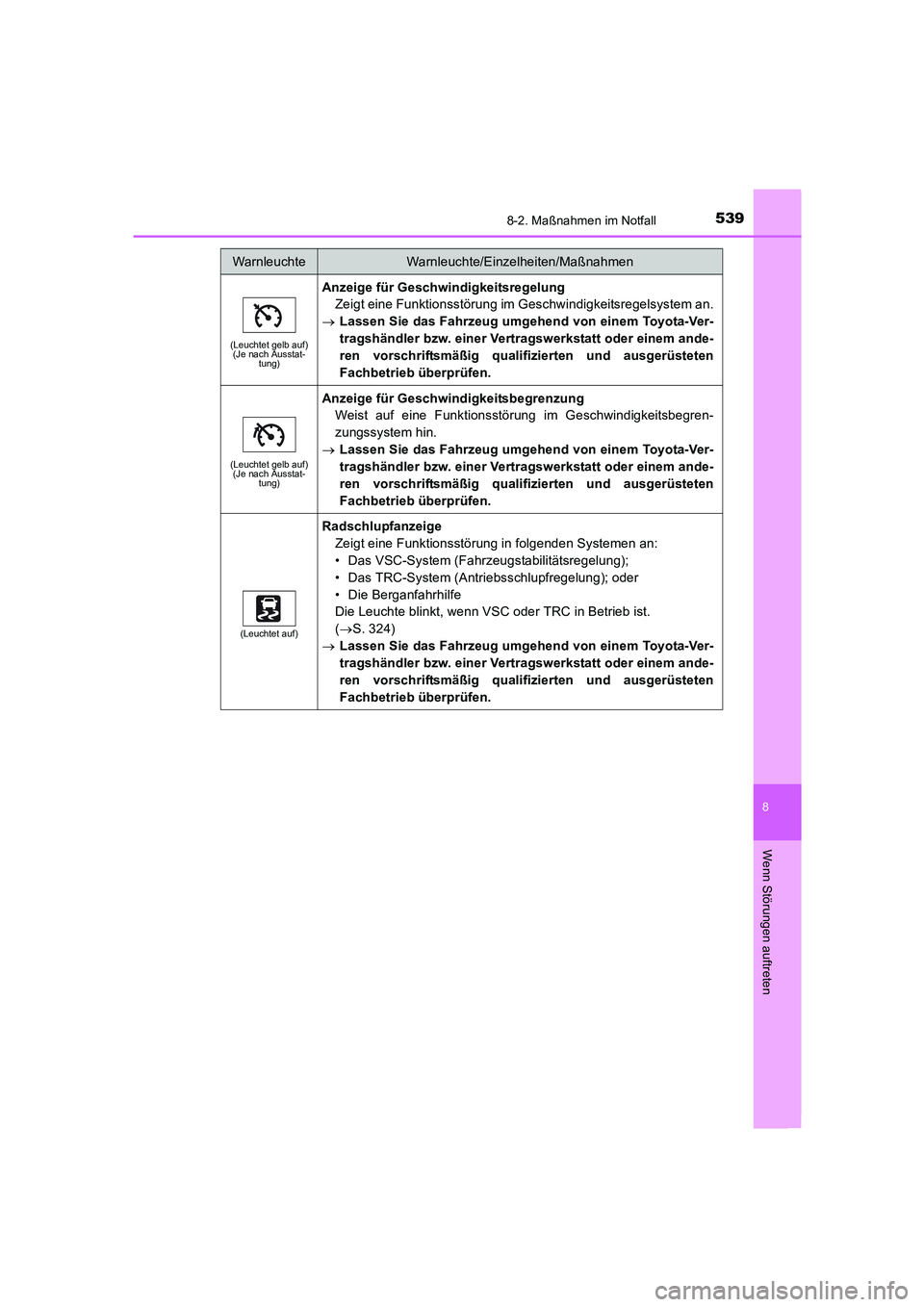

Anzeige für Geschwindigkeitsregelung
Zeigt eine Funktionsstörung im Geschwindigkeitsregelsystem an.
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet gelb auf)
(Je nach Ausstat-
tung)
Anzeige für Geschwindigkeitsbegrenzung
Weist auf eine Funktionsstörung im Geschwindigkeitsbegren-
zungssystem hin.
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet auf)
Radschlupfanzeige
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das VSC-System (Fahrzeugstabilitätsregelung);
• Das TRC-System (Antriebsschlupfregelung); oder
• Die Berganfahrhilfe
Die Leuchte blinkt, wenn VSC oder TRC in Betrieb ist.
(→S. 324)
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
AURIS Touring Sports_OM_EM_OM12J33M.book 539 ページ ２０１５年３月３日　火曜日　午後１２時５分

5408-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
(Je nach Ausstat-
tung)
PCS-Warnleuchte
Wenn die Warnleuchte blinkt (und ein Summer ertönt):
Zeigt eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssys-
tem) an
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Wenn die Warnleuchte blinkt (und kein Summer ertönt):
Zeigt an, dass das PCS (Pre-Crash-Sicherheitssystem) vorüber-
gehend nicht zur Verfügung steht, möglicherweise bedingt durch
Folgendes:
• Der Teil der Windschutzscheibe um den vorderen Sensor ist
verschmutzt, beschlagen oder mit Kondenswasser, Eis, Auf-
klebern usw. bedeckt
→Entfernen Sie Schmutz, Beschlag, Kondenswasser, Eis,
Aufkleber usw. (→S. 247)
• Die Temperatur des vorderen Sensors ist sich außerhalb des
Betriebsbereichs
→Warten Sie einen Moment, bis der Bereich um den vorderen
Sensor ausreichend abgekühlt ist.
Wenn die Warnleuchte leuchtet:
Entweder ist das VSC-System (Fahrzeugstabilitätsregelung)
oder das PCS (Pre-Crash-Sicherheitssystem) deaktiviert oder
beide sind deaktiviert.
→Zur Aktivierung des PCS sowohl das VSC-System als auch
das PCS aktivieren. (→S. 250, 325)
(Blinkt)
(Je nach Ausstat-
tung)
Stopp- & Start-Abbruchanzeige
Weist auf eine Fehlfunktion im Stopp- & Startsystem hin (Die
Stopp- & Start-Abbruchanzeige leuchtet auf, wenn das System
deaktiviert wird: →S. 278)
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Je nach Ausstat-
tung)
Warnleuchte für Kraftstofffilter
Weist darauf hin, dass die Menge des angesammelten Wassers
im Kraftstofffilter den Grenzwert erreicht hat.
→S. 482
(Je nach Ausstat-
tung)
Warnleuchte für niedrigen Motorölstand
Zeigt einen niedrigen Motorölstand an, weist jedoch nicht auf
eine Funktionsstörung hin.
→Überprüfen Sie den Motorölstand und füllen Sie bei Bedarf
Öl nach. (→S. 467)
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
AURIS Touring Sports_OM_EM_OM12J33M.book 540 ページ ２０１５年３月３日　火曜日　午後１２時５分

5418-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
(Je nach Ausstat-
tung)

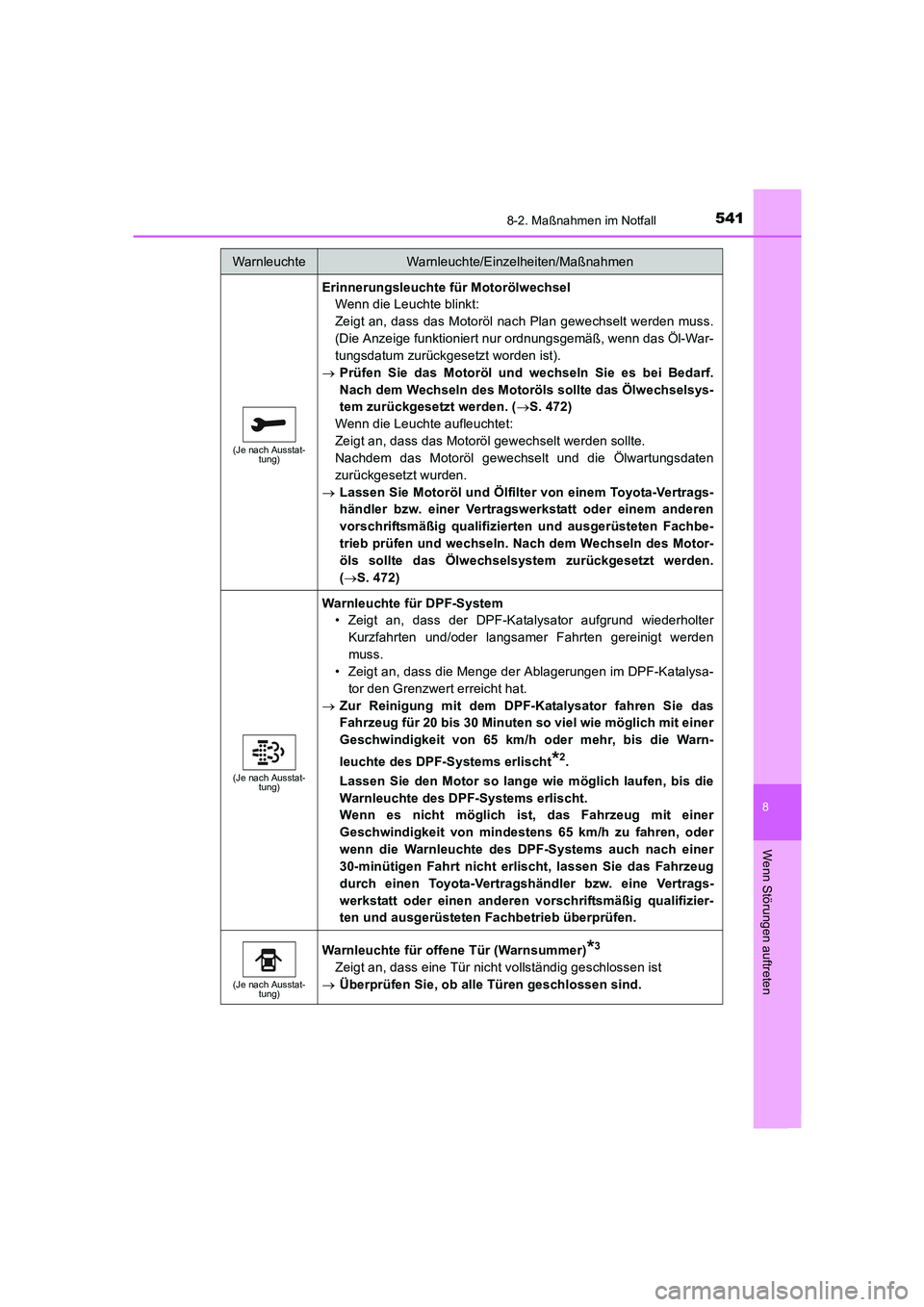

Erinnerungsleuchte für Motorölwechsel
Wenn die Leuchte blinkt:
Zeigt an, dass das Motoröl nach Plan gewechselt werden muss.
(Die Anzeige funktioniert nur ordnungsgemäß, wenn das Öl-War-
tungsdatum zurückgesetzt worden ist).
→Prüfen Sie das Motoröl und wechseln Sie es bei Bedarf.
Nach dem Wechseln des Motoröls sollte das Ölwechselsys-
tem zurückgesetzt werden. (→S. 472)
Wenn die Leuchte aufleuchtet:
Zeigt an, dass das Motoröl gewechselt werden sollte.
Nachdem das Motoröl gewechselt und die Ölwartungsdaten
zurückgesetzt wurden.
→Lassen Sie Motoröl und Ölfilter von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb prüfen und wechseln. Nach dem Wechseln des Motor-
öls sollte das Ölwechselsystem zurückgesetzt werden.
(→S. 472)
(Je nach Ausstat-
tung)
Warnleuchte für DPF-System
• Zeigt an, dass der DPF-Katalysator aufgrund wiederholter
Kurzfahrten und/oder langsamer Fahrten gereinigt werden
muss.
• Zeigt an, dass die Menge der Ablagerungen im DPF-Katalysa-
tor den Grenzwert erreicht hat.
→Zur Reinigung mit dem DPF-Katalysator fahren Sie das
Fahrzeug für 20 bis 30 Minuten so viel wie möglich mit einer
Geschwindigkeit von 65 km/h oder mehr, bis die Warn-
leuchte des DPF-Systems erlischt
*2.
Lassen Sie den Motor so lange wie möglich laufen, bis die
Warnleuchte des DPF-Systems erlischt.
Wenn es nicht möglich ist, das Fahrzeug mit einer
Geschwindigkeit von mindestens 65 km/h zu fahren, oder
wenn die Warnleuchte des DPF-Systems auch nach einer
30-minütigen Fahrt nicht erlischt, lassen Sie das Fahrzeug
durch einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb überprüfen.
(Je nach Ausstat-
tung)
Warnleuchte für offene Tür (Warnsummer)*3
Zeigt an, dass eine Tür nicht vollständig geschlossen ist
→Überprüfen Sie, ob alle Türen geschlossen sind.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
AURIS Touring Sports_OM_EM_OM12J33M.book 541 ページ ２０１５年３月３日　火曜日　午後１２時５分

5428-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
(Blinkt 15 Sekunden
lang gelb.)
(Je nach Ausstat-
tung)

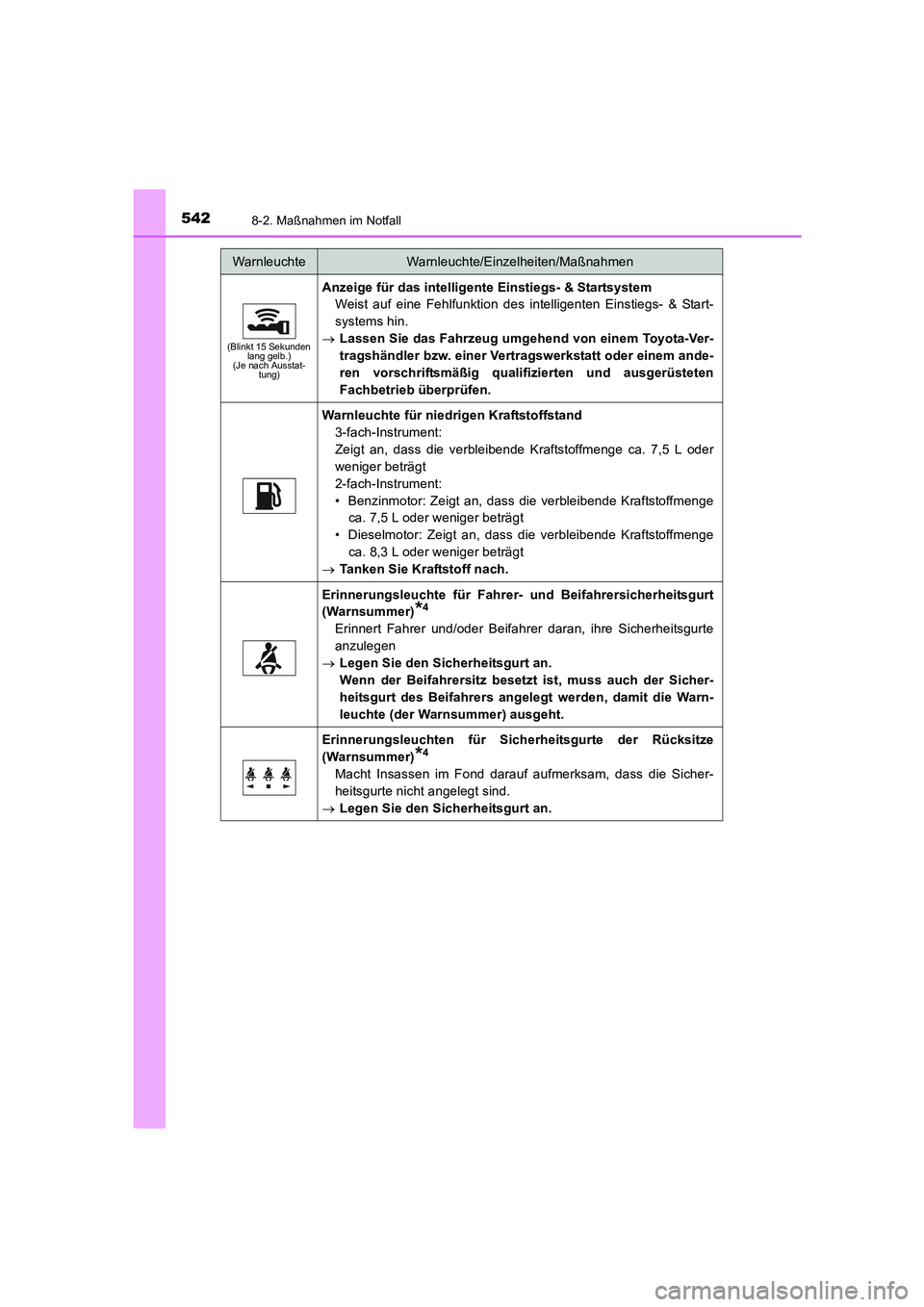

Anzeige für das intelligente Einstiegs- & Startsystem
Weist auf eine Fehlfunktion des intelligenten Einstiegs- & Start-
systems hin.
→Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für niedrigen Kraftstoffstand
3-fach-Instrument:
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 7,5 L oder
weniger beträgt
2-fach-Instrument:
• Benzinmotor: Zeigt an, dass die verbleibende Kraftstoffmenge
ca. 7,5 L oder weniger beträgt
• Dieselmotor: Zeigt an, dass die verbleibende Kraftstoffmenge
ca. 8,3 L oder weniger beträgt
→Tanken Sie Kraftstoff nach.
Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt
(Warnsummer)
*4
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte
anzulegen
→Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicher-
heitsgurt des Beifahrers angelegt werden, damit die Warn-
leuchte (der Warnsummer) ausgeht.
Erinnerungsleuchten für Sicherheitsgurte der Rücksitze
(Warnsummer)
*4
Macht Insassen im Fond darauf aufmerksam, dass die Sicher-
heitsgurte nicht angelegt sind.
→Legen Sie den Sicherheitsgurt an.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
AURIS Touring Sports_OM_EM_OM12J33M.book 542 ページ ２０１５年３月３日　火曜日　午後１２時５分

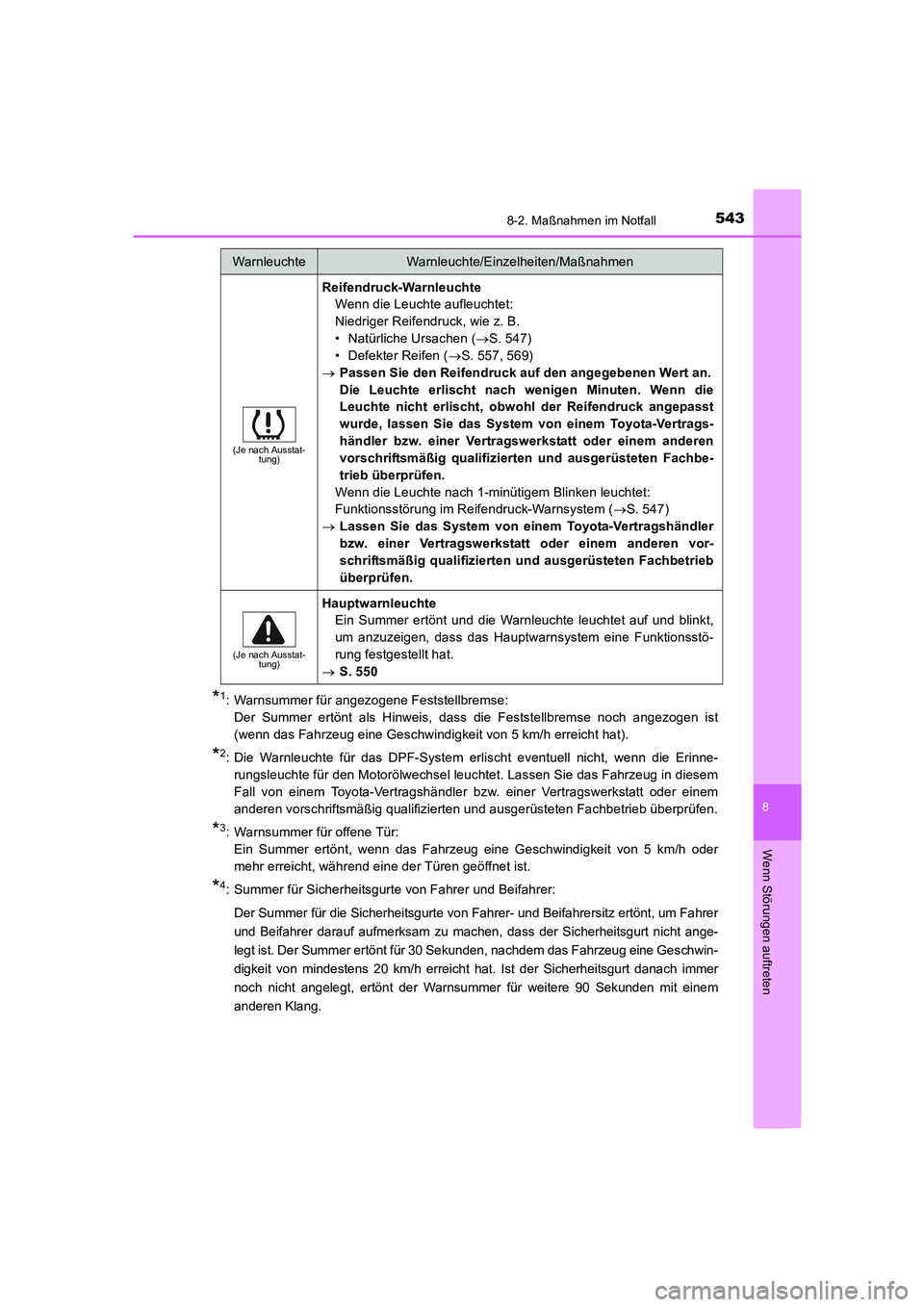

5438-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sport_EM (OM12J33M)
*1: Warnsummer für angezogene Feststellbremse:
Der Summer ertönt als Hinweis, dass die Feststellbremse noch angezogen ist
(wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
*2: Die Warnleuchte für das DPF-System erlischt eventuell nicht, wenn die Erinne-
rungsleuchte für den Motorölwechsel leuchtet. Lassen Sie das Fahrzeug in diesem
Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*3: Warnsummer für offene Tür:
Ein Summer ertönt, wenn das Fahrzeug eine Geschwindigkeit von 5 km/h oder
mehr erreicht, während eine der Türen geöffnet ist.
*4: Summer für Sicherheitsgurte von Fahrer und Beifahrer:
Der Summer für die Sicherheitsgurte von Fahrer- und Beifahrersitz ertönt, um Fahrer
und Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht ange-
legt ist. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug eine Geschwin-
digkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt danach immer
noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit einem
anderen Klang.
(Je nach Ausstat-
tung)
Reifendruck-Warnleuchte
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
• Natürliche Ursachen (→S. 547)
• Defekter Reifen (→S. 557, 569)
→Passen Sie den Reifendruck auf den angegebenen Wert an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte nicht erlischt, obwohl der Reifendruck angepasst
wurde, lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
Wenn die Leuchte nach 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem (→S. 547)
→Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
(Je nach Ausstat-
tung)
Hauptwarnleuchte
Ein Summer ertönt und die Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstö-
rung festgestellt hat.
→S. 550
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
AURIS Touring Sports_OM_EM_OM12J33M.book 543 ページ ２０１５年３月３日　火曜日　午後１２時５分

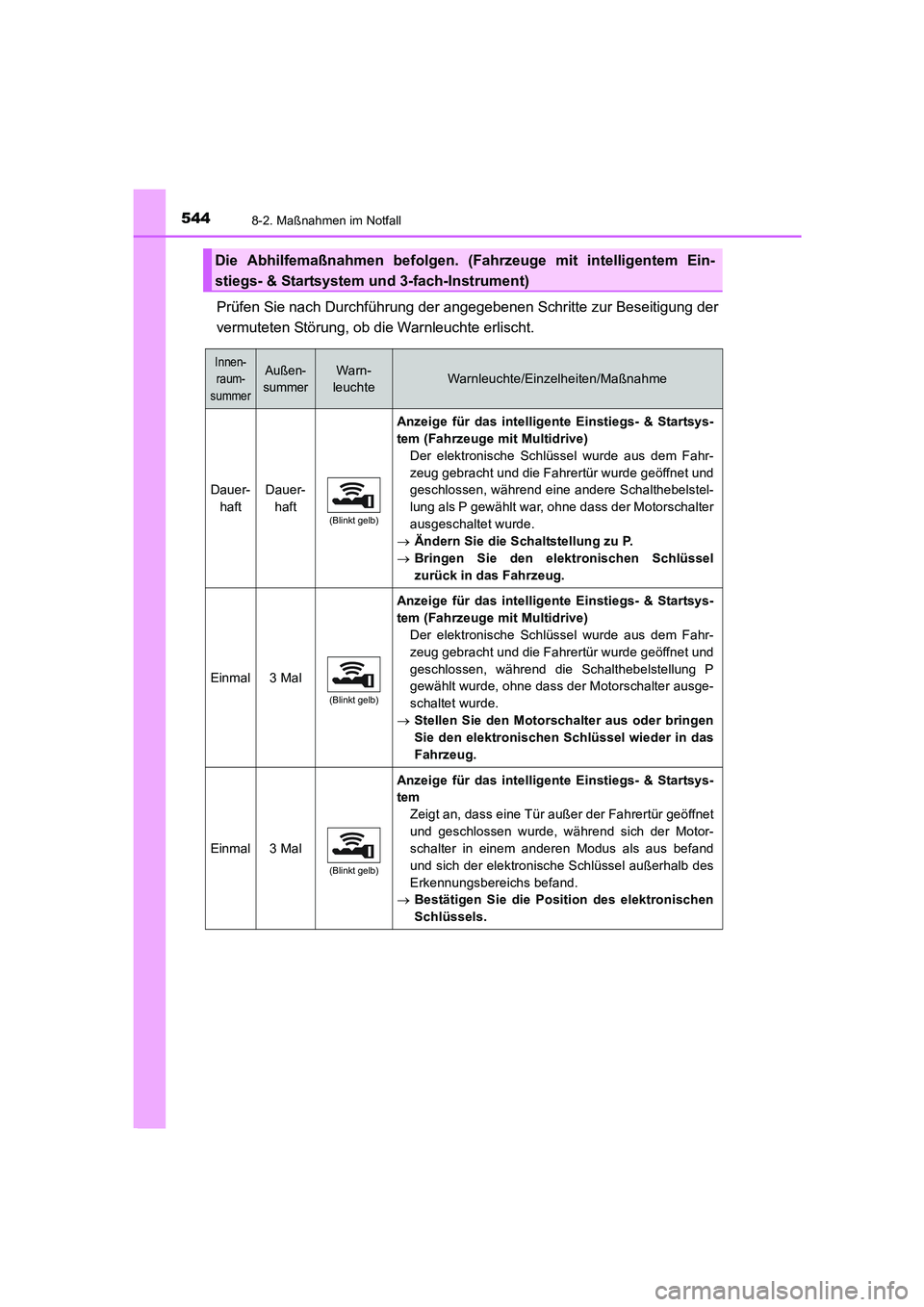

5448-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sport_EM (OM12J33M)
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseitigung der
vermuteten Störung, ob die Warnleuchte erlischt.
Die Abhilfemaßnahmen befolgen. (Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem und 3-fach-Instrument)
Innen-
raum-
summerAußen-
summerWarn-
leuchteWarnleuchte/Einzelheiten/Maßnahme
Dauer-
haftDauer-
haft
(Blinkt gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem (Fahrzeuge mit Multidrive)
Der elektronische Schlüssel wurde aus dem Fahr-
zeug gebracht und die Fahrertür wurde geöffnet und
geschlossen, während eine andere Schalthebelstel-
lung als P gewählt war, ohne dass der Motorschalter
ausgeschaltet wurde.
→Ändern Sie die Schaltstellung zu P.
→Bringen Sie den elektronischen Schlüssel
zurück in das Fahrzeug.
Einmal3 Mal
(Blinkt gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem (Fahrzeuge mit Multidrive)
Der elektronische Schlüssel wurde aus dem Fahr-
zeug gebracht und die Fahrertür wurde geöffnet und
geschlossen, während die Schalthebelstellung P
gewählt wurde, ohne dass der Motorschalter ausge-
schaltet wurde.
→Stellen Sie den Motorschalter aus oder bringen
Sie den elektronischen Schlüssel wieder in das
Fahrzeug.
Einmal3 Mal
(Blinkt gelb)
Anzeige für das intelligente Einstiegs- & Startsys-
tem
Zeigt an, dass eine Tür außer der Fahrertür geöffnet
und geschlossen wurde, während sich der Motor-
schalter in einem anderen Modus als aus befand
und sich der elektronische Schlüssel außerhalb des
Erkennungsbereichs befand.
→Bestätigen Sie die Position des elektronischen
Schlüssels.
AURIS Touring Sports_OM_EM_OM12J33M.book 544 ページ ２０１５年３月３日　火曜日　午後１２時５分
