2354-6. Använda körstödssystemen
OM12J68SE
4
Körning
nToyotas system för parkering sassistans är funktionellt när
Startknappen är i tändningsläge.
l Frontsensor:
• Växelläget ändras till annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.
(Alla hastigheter när växelläget är i R)
l Sensorer bak:
Växelläget är i R.
n Sensorns avkänningsinformation
lVissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
l Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM12J68SE.book Page 235 Tuesday, December 1, 2015 3:31 PM

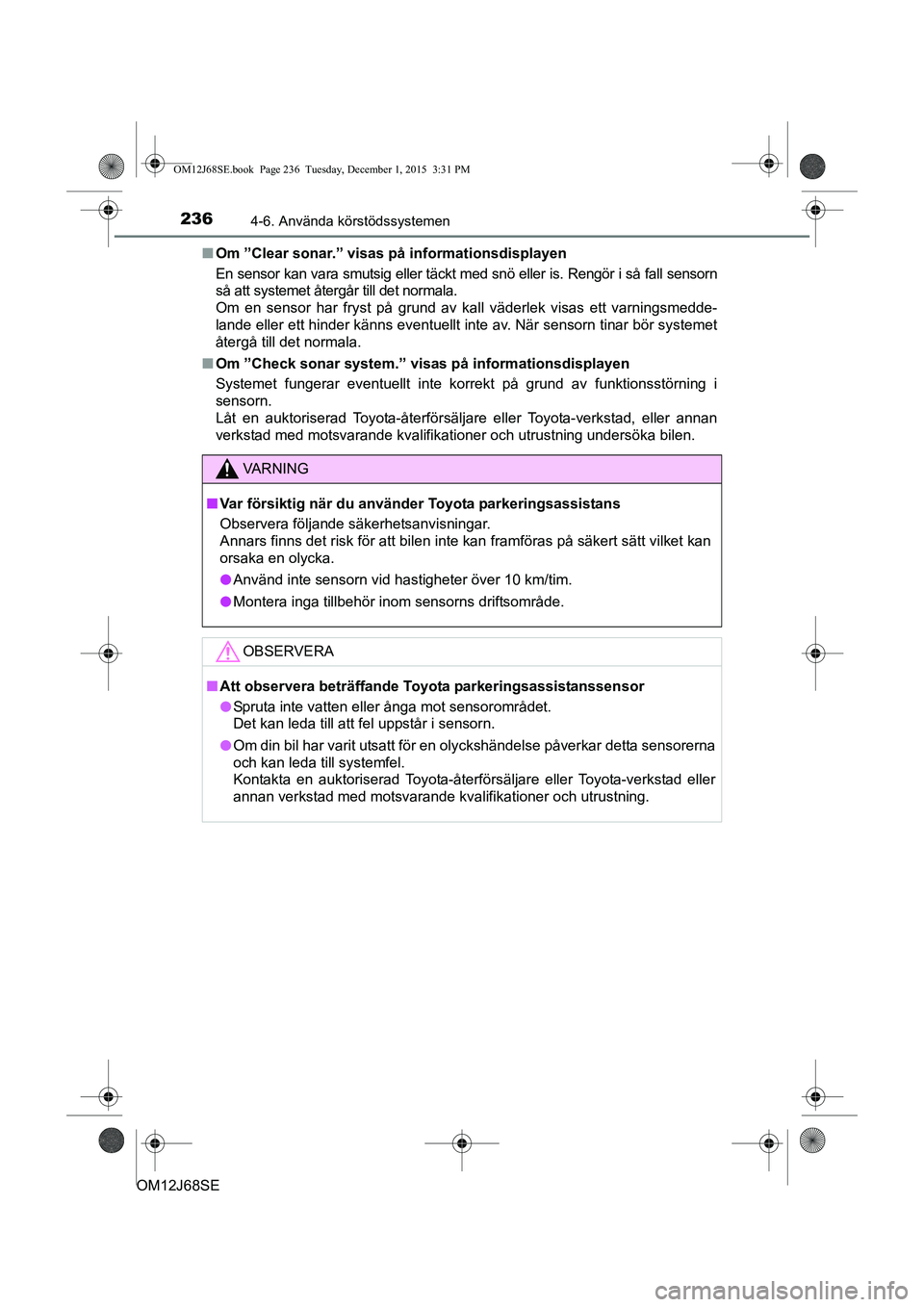

2364-6. Använda körstödssystemen
OM12J68SEn
Om ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sensorn
så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte korrekt på grund av funktionsstörning i
sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning undersöka bilen.
VA R N I N G
nVar försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
nAtt observera beträffande Toyo ta parkeringsassistanssensor
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM12J68SE.book Page 236 Tuesday, December 1, 2015 3:31 PM

2374-6. Använda körstödssystemen
OM12J68SE
4
Körning
Simple-IPA, reglage
Bildskärm
Indikering
Simple-IPA (Intelligent parkeringsassistans)
: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom
ett parkerat fordon, används sensorerna som är monterade på
de främre stötfångarens sidor som känner av ett utrymme där
bilen kan parkeras. Parkeringsproceduren assisteras då av en
automatisk hantering av ratten.
Systemet känner av en till räckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
OM12J68SE.book Page 237 Tuesday, December 1, 2015 3:31 PM

2414-6. Använda körstödssystemen
OM12J68SE
4
Körning
När den bakre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Ändra växelläget till D.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12J68SE.book Page 241 Tuesday, December 1, 2015 3:31 PM

2484-6. Använda körstödssystemen
OM12J68SEn
Användning av Toyotas parkeringssen sor samtidigt med Intelligent par-
keringsassistans
Även om Toyotas parkeringssensor är avstängd medan Simple-IPA är aktiverat
fortsätter Toyotas parkeringssensor att vara aktiv. I så fall avaktiveras Toyotas
parkeringsassistanssensor när Intelligent parkeringsassistans avslutas eller
avbryts.
n Om temperaturen i kupén är hög
Sensorerna fungerar eventuellt inte korrekt om temperaturen i bilens kupé är
hög om bilen t.ex. varit parkerad i solen. Använd funktionen för Intelligent par-
keringsassistans när kupén är svalare.
n Sensorer i systemet för Inte lligent parkeringsassistans
Sid. 230
n Nollställa Simple-IPA
Högst 15 sekunder efter att knappen för Intelligent parkeringsassistans trycktes
in ska du vrida ratten med fullt utslag åt vänster och därefter åt motsatt håll.
När skärmen för avkänning av parkeringsplats visas är nollställningen avslutad.
Om knappen Simple-IPA trycks in igen och ”IPA not available, stop the vehicle,
turn wheel from left end to right end.” fortfarande visas på informationsdisplayen
har nollställningen misslyckats. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
VA R N I N G
nSäkerhetsanvisningar vid användning av Intelligent parkeringsassistans
l Förlita dig aldrig enbart på funktionen för Intelligent parkeringsassistans
när du parkerar. Föraren är ansvarig för säkerheten. Använd gott omdö\
me
på samma sätt som när du parkerar vilken bil som helst.
l Backa långsamt, använd bromspedalen för att kontrollera bilens hastighet.
l Om det verkar sannolikt att du kommer att köra på bilar, hinder eller män-
niskor i närheten ska du trampa ner bromspedalen och stanna bilen. Stäng
av systemet.
OM12J68SE.book Page 248 Tuesday, December 1, 2015 3:31 PM

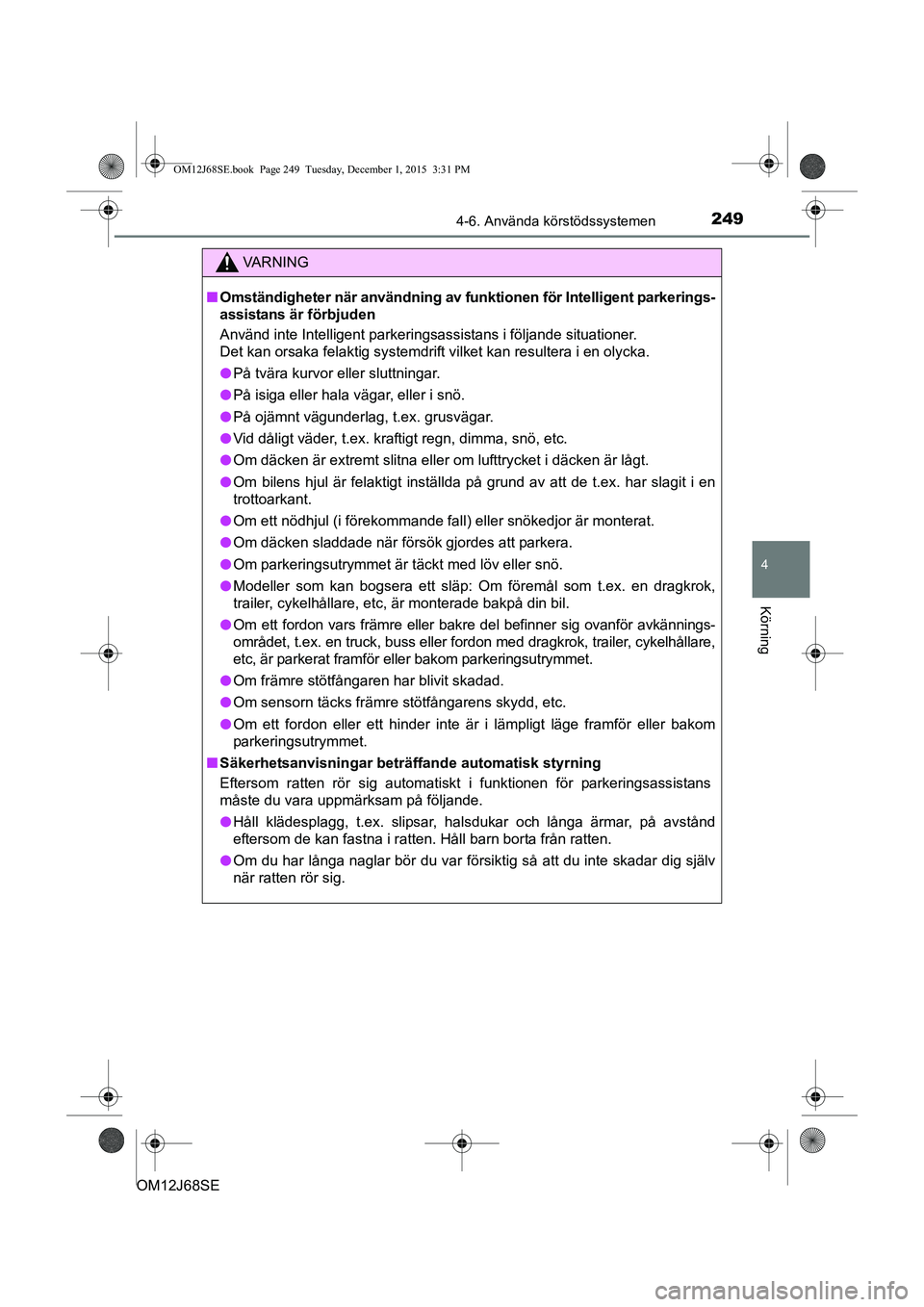

2494-6. Använda körstödssystemen
OM12J68SE
4
Körning
VA R N I N G
nOmständigheter när användning av funktionen för Intelligent parkerings-
assistans är förbjuden
Använd inte Intelligent parkeringsassistans i följande situationer.
Det kan orsaka felaktig systemdrift vilket kan resultera i en olycka.
l På tvära kurvor eller sluttningar.
l På isiga eller hala vägar, eller i snö.
l På ojämnt vägunderlag, t.ex. grusvägar.
l Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, etc.
l Om däcken är extremt slitna eller om lufttrycket i däcken är lågt.
l Om bilens hjul är felaktigt inställda på grund av att de t.ex. har slagit i en
trottoarkant.
l Om ett nödhjul (i förekommande fall) eller snökedjor är monterat.
l Om däcken sladdade när försök gjordes att parkera.
l Om parkeringsutrymmet är täckt med löv eller snö.
l Modeller som kan bogsera ett släp: Om föremål som t.ex. en dragkrok,
trailer, cykelhållare, etc, är monterade bakpå din bil.
l Om ett fordon vars främre eller bakre del befinner sig ovanför avkännings-
området, t.ex. en truck, buss eller fordon med dragkrok, trailer, cykelhållare,
etc, är parkerat framför eller bakom parkeringsutrymmet.
l Om främre stötfångaren har blivit skadad.
l Om sensorn täcks främre stötfångarens skydd, etc.
l Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom
parkeringsutrymmet.
n Säkerhetsanvisningar beträf fande automatisk styrning
Eftersom ratten rör sig automatiskt i funktionen för parkeringsassistans
måste du vara uppmärksam på följande.
l Håll klädesplagg, t.ex. slipsar, halsdukar och långa ärmar, på avstånd
eftersom de kan fastna i ratten. Håll barn borta från ratten.
l Om du har långa naglar bör du var försiktig så att du inte skadar dig själv
när ratten rör sig.
OM12J68SE.book Page 249 Tuesday, December 1, 2015 3:31 PM

2504-6. Använda körstödssystemen
OM12J68SE
OBSERVERA
nVid användning av funktionen för Intelligent parkeringsassistans
l Kontrollera att parkeringsutrymmet är lämpligt. (Utrymmets bredd, om det
förekommer hinder, vägytans skick, etc.)
l Intelligent parkeringsassistans kommer inte att fungera på rätt sätt om
fordonet framför eller bakom parkeringsutrymmet är rörligt, eller om ett
hinder uppenbarar sig på parkeringsutrymmet efter att sensorerna har
kännt av parkeringsutrymmet. Kontrollera alltid de omgivande ytorna
under assisterad parkering.
l Sensorerna kan eventuellt inte känna av trottoarkanter. Bilen kan köra på
trottoarkanten beroende på situationen, t.ex. om ett fordon framför eller
bakom parkeringsutrymmet har kört på kanten.
Kontrollera de omgivande ytorna för att undvika att däck och fälgar skadas.
l Bilen kan eventuellt inte kunna parkeras på det avsedda parkeringsutrymmet
om bilen rör sig framåt med växelläget i R, eller backar i ett annat växelläge än
R, t.ex. vid parkering på en sluttning.
lNär du backar ska du backa långsamt
för att undvika att bilens framvagn slår
i ett hinder framför bilen.
l När du backar ska du backa långsamt
för att undvika att bilens framvagn slår
i ett fordon som är parkerat framför par-
keringsutrymmet.
OM12J68SE.book Page 250 Tuesday, December 1, 2015 3:31 PM

3587-1. Underhåll och skötsel
OM12J68SE
VA R N I N G
nVid rengöring av vindrutan (modeller med vindrutetorkare med
regnsensor)
l Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
l Om en våt trasa eller liknande hålls nära regnsensorn
l Om något stöter mot vindrutan
l Om du vidrör sensorkroppen direkt eller om något stöter i regns\
ensorn
n Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
Ställ in vindrutetorkaren i avstängt läge.
Om omkopplaren är i läge ”AUTO” kan
torkarna starta oavsiktligt i följande situa-
tioner och det kan leda till att händer kan
fastna eller till andra svåra skador och
orsaka skador på torkarbladen.
Av-
stängd
OM12J68SE.book Page 358 Tuesday, December 1, 2015 3:31 PM
