2015 Peugeot Partner Tepee dojezd

+
38
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Aditivum AdBlue®
Více informací o doplňování naleznete v kapitole 7, část "Aditivum AdBlue®".
Výstrahy Informace
Řešení - akce
1. úroveň výstrahy
Při zapnutí zapalování zazní zvukový signál.
Výstrahy jsou přechodné a trvalé při zapnutí zapalování
nebo za jízdy.
Dojezd vozidla je odečítán od 2
400 km (1 500 mil) do
600
km (375 mil).
Dojezdová vzdálenost se snižuje po ujetí každých 300
km
(200
mil).
Obsah aditiva v nádržce poklesl na množství
postačující na ujetí méně než 2 400 km (1 500 mil).
Doplňte neprodleně potřebné množství aditiva z
kanystru nebo láhve AdBlue
®.
2. úroveň výstrahy
Při zapnutí zapalování zazní zvukový signál.
Výstrahy jsou přechodné (každých 30

sekund) a
trvalé při každém zapnutí zapalování nebo za jízdy.
Dojezdová vzdálenost vozidla je odečítána od
600

km (375

mil) až do 0

km, poté se snižuje po
ujetí každých 50

km (30

mil). Doplňte povinně aditivum AdBlue
®, bez čekání na
jeho úplné vypotřebování.
Na displeji. Přechodná výstraha: "NO START IN" (Zákaz
startování za).
Na dotykové
obrazovce. Zvolte:
-

"Asistenční syst. řidiče".
-


"Diagnostika". Zobrazí se zbývající dojezdová vzdálenost.
3. úroveň výstrahy
Nádržka aditiva

AdBlue
® je prázdná. Startování je znemožněno.
Je nezbytné doplnit do nádržky minimálně 3,8
l
aditiva AdBlue®.

+ +
39
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015
Místo řidiče
Partner-2-VP_cs_Chap03_Pret-a-partir_ed01-2015

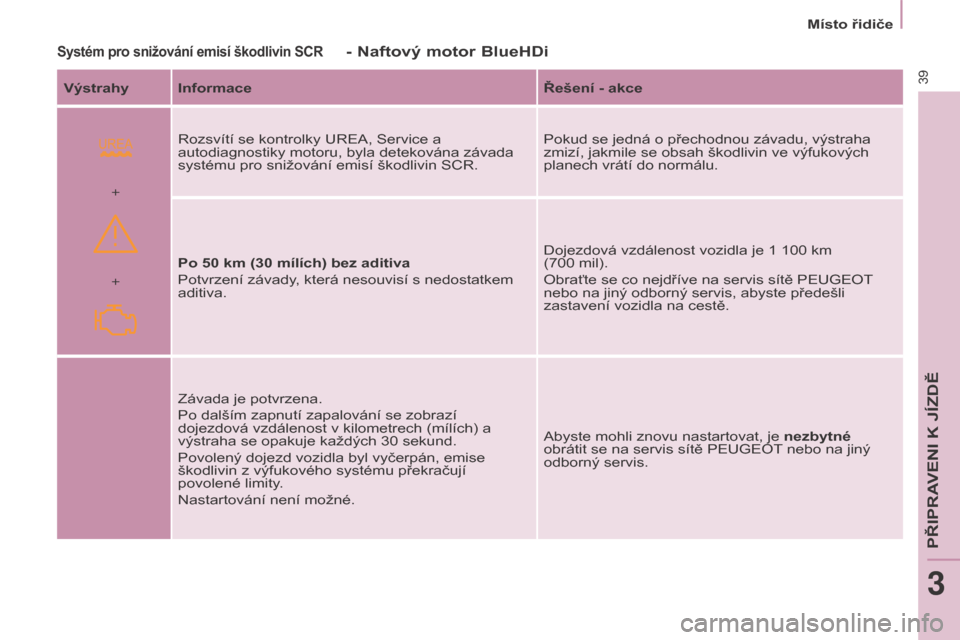

Systém pro snižování emisí škodlivin SCR
Výstrahy InformaceŘešení - akce
Rozsvítí se kontrolky UREA, Service a
autodiagnostiky motoru, byla detekována závada
systému pro snižování emisí škodlivin SCR. Pokud se jedná o přechodnou závadu, výstraha
zmizí, jakmile se obsah škodlivin ve výfukových
planech vrátí do normálu.
Po 50
km (30 mílích) bez aditiva
Potvrzení závady, která nesouvisí s nedostatkem
aditiva. Dojezdová vzdálenost vozidla je 1
100 km
(700
mil).
Obraťte se co nejdříve na servis sítě PEUGEOT
nebo na jiný odborný servis, abyste předešli
zastavení vozidla na cestě.
Závada je potvrzena.
Po dalším zapnutí zapalování se zobrazí
dojezdová vzdálenost v kilometrech (mílích) a
výstraha se opakuje každých 30
sekund.
Povolený dojezd vozidla byl vyčerpán, emise
škodlivin z výfukového systému překračují
povolené limity.
Nastartování není možné. Abyste mohli znovu nastartovat, je nezbytné
obrátit se na servis sítě PEUGEOT nebo na jiný
odborný servis.
- Naftový motor BlueHDi
PŘIPRAVENI K JÍZDĚ
3

60
Partner-2-VP_cs_Chap04_Ergonomie_ed01-2015
PALUBNÍ POČÍTAČ
Vysvětlení některých použitých výrazů
Dojezd: počet kilometrů, které je ještě
možno ujet s palivem zbývajícím v
nádrži, vypočítaný podle průměrné
spotřeby zaznamenané během
několika posledních kilometrů.
Zobrazený údaj se může výrazně
změnit v případě změny rychlosti
vozidla nebo profilu cesty. Okamžitá spotřeba: je počítána a
zobrazována až od rychlosti 30
km/h.
Průměrná spotřeba: jedná se
o průměrné množství paliva
spotřebovaného od posledního
vynulování počítače.
Ujetá vzdálenost: je počítána od
posledního vynulování palubního
počítače.
Zbývající vzdálenost: je počítána
vzhledem k cílovému místu, které
uživatel zadal. Když je aktivní
navádění, navigační systém provádí
výpočet průběžně.
Průměrná rychlost: jedná se o
průměrnou rychlost počítanou od
posledního vynulování počítače (za
dobu, kdy bylo zapnuté zapalování).
Každé stisknutí tlačítka, umístěného
na konci ovladače stěračů, umožňuje
postupně zobrazovat jednotlivé údaje
palubního počítače (v závislosti na
typu displeje).
Po zobrazení požadované trasy
stiskněte tlačítko na ovladači na více
než 2 sekundy. Jakmile je vypočítaný dojezd nižší než
30 km, zobrazují se pouze pomlčky.
Po doplnění nejméně 10 litrů paliva je
dojezd přepočítán a zobrazí se, pokud
je větší než 100 km.
Jestliže za jízdy svítí trvale pomlčky
místo číslic, obraťte se na servis sítě
PEUGEOT.
Záložka "vozidlo" s dojezdem, aktuální
spotřebou a dojezdovou vzdáleností.
Záložka "1" (trasa 1) s průměrnou
rychlostí, průměrnou spotřebou a
vzdáleností změřenou pro trasu "1".
Záložka "2" (trasa 2) s průměrnou
rychlostí, průměrnou spotřebou a
vzdáleností změřenou pro trasu "2".
Nulování
Ovladače u volantu

159
Partner-2-VP_cs_Chap07_Verification_ed01-2015Partner-2-VP_cs_Chap07_Verification_ed01-2015
DOPLŇOVÁNÍ PALIVA
Minimální
zásoba paliva
Doplňování paliva
Při čerpání paliva musí být motor
vypnutý.
-

Otevřete dvířka uzávěru nádrže.
-


Zasuňte klíč a otočte jím o čtvrt
otáčky

.
-

Sundejte uzávěr a zavěste jej na
patku umístěnou na vnitřní straně
dvířek.
Při čerpání paliva brání speciální
mechanický systém otevření
levých bočních posuvných dveří.
Když je klapka uzávěru otevřená,
dbejte na to, aby se nikdo nepokoušel
tyto dveře otevřít.
Po zavření klapky se mohou boční
posuvné dveře zablokovat - přitáhněte
dveře pro jejich zavření, poté je budete
moci znovu otevřít.
Když je dosaženo minimální
množství paliva v nádrži,
rozsvítí se tato kontrolka. Štítek nalepený na vnitřní straně dvířek
připomíná typ paliva, které je třeba
načerpat.
Pro zaznamenání nového stavu paliva
palivovou měrkou je třeba doplnit
alespoň 5

litrů paliva.
Při otevírání uzávěru může zaznít
zvuk nasátí vzduchu. Podtlak v nádrži
je normální a je způsoben těsností
palivového okruhu.
Při čerpání do plné nádrže
nepokračujte po 3. vypnutí plnicí
pistole. Jinak by mohlo dojít k
poruchám funkce.
Objem palivové nádrže činí přibližně
60
litrů.
-

Po naplnění nádrže zavřete uzávěr
a přiklopte dvířka.
Palivo používané pro benzinové
motory
Benzinové motory jsou kompatibilní
s biopalivy - benzínem typu
E10 (obsahuje 10 % ethanolu) -
splňujícími evropské normy EN 228
a
EN 15376.
Paliva typu E85
(obsahující až 85 %
ethanolu) jsou vyhrazena pouze pro
vozidla určená k pohonu tímto typem
paliva (vozidla BioFlex). Kvalita ethanolu
musí splňovat normu EN 15293.
Při prvním rozsvícení zbývá v nádrži
přibližně 8

litrů, dojezdová vzdálenost
závisí na Vašem stylu jízdy a typu
motoru.
Co nejdříve doplňte palivo, aby
nedošlo k jeho úplnému vyčerpání.
Nikdy nejezděte až do úplného
vyčerpání nádrže, hrozí poškození
systému pro omezování emisí škodlivin
a vstřikovacího systému.
OVĚŘOVÁNÍ
7
Palivo

163
Partner-2-VP_cs_Chap07_Verification_ed01-2015Partner-2-VP_cs_Chap07_Verification_ed01-2015
Ukazatele dojezdové vzdálenosti
Pravidla a zobrazování výstrahVíce informací o zobrazovaných
hlášeních a svítících kontrolkách
naleznete v rubrice 3, v části
"Místo řidiče". Dojezdová vzdálenost větší než
2
400 km (1 500 mil)
Žádná výstraha.
Při dosažení meze dojezdové
vzdálenosti 2
400 km se rozsvítí
kontrolka UREA a dočasně se zobrazí
hlášení o dojezdové vzdálenosti.
Za jízdy se bude výstraha opakovat po
ujetí každých 300
km (200 mil), až do
dalšího stupně výstrah.
Po každém zapnutí zapalování
bude vydána výstraha, doprovázená
zvukovým signálem. Dojezdová vzdálenost menší než
2 400 km (1 500 mil) a větší než
600 km (375 mil)
Dojezdová vzdálenost
U vozidla s dotykovou obrazovkou:
Pokud je dojezdová vzdálenost větší
než 5
000 km (3 100 mil), není hodnota
upřesněna. Stiskněte toto tlačítko pro
dočasné zobrazení.
-

zvolte nabídku "Asistenční
syst. řidiče",
-


zvolte "Diagnostika",
-


zvolte CHECK.
V závislosti na mezi dojezdové


vzdálenosti se budou spouštět různé
stupně výstrah.
Budete informováni při každé mezní
kilometrové hodnotě, přičemž výstrahy
se budou stupňovat od dočasného
signalizování až po trvalé.
-

1.
stupeň výstrah se spustí, když bude
možné se zbývající zásobou aditiva
dojet již jen 2
400 km (1 500 mil).
-

2. stupeň výstrah se spustí, když

se dojezdová vzdálenost zkrátí na
600
km (375 mil).
-

Až do 0
km, kdy po zastavení nebude
možno vozidlo znovu nastartovat.
OVĚŘOVÁNÍ
7
Aditivum AdBlue®

164
Partner-2-VP_cs_Chap07_Verification_ed01-2015Partner-2-VP_cs_Chap07_Verification_ed01-2015
Po dosažení meze dojezdové
vzdálenosti 600 km (375 mil) začne
blikat kontrolka UREA, rozsvítí se
kontrolka Service a zobrazí se hlášení
udávající dojezdovou vzdálenost.
Výstraha se bude opakovat každých
30
sekund a dojezdová vzdálenost
bude aktualizována po ujetí každých
50
km (30 mílích).
Po každém zapnutí zapalování
bude vydána výstraha, doprovázená
zvukovým signálem.
Při dosažení meze dojezdové
vzdálenosti 0
km zabrání zařízení,
namontované ve vozidle v souladu
s příslušnými předpisy, opětovnému
nastartování motoru vozidla. Zásoba aditiva AdBlue
® v nádrži byla
zcela vyčerpána.
Obsah škodlivin ve výfukových plynech
vozidla již nesplňuje požadavky
evropského předpisu "Euro 6", a proto
není možno nastartovat jeho motor.
Aby bylo možno znovu nastartovat
motor vozidla, je nutno doplnit
minimálně 4

litry aditiva AdBlue
®.
-

Doplňte aditivum do nádrže (přes
plnicí ústí s modrým uzávěrem).
-


Zapněte zapalování, ale nestartujte
motor

.
-

Před nastartováním motoru
vyčkejte 10


sekund.
Dojezdová vzdálenost menší než
600

km (375

mil) a větší než 0

km
Zákaz startování, porucha
způsobená úplným vyčerpáním
aditiva AdBlue
®
Vyhněte se dosažení meze
dojezdové vzdálenosti 0
km !
Za jízdy se bude výstraha opakovat,
až dokud nebude provedeno doplnění
aditiva v dostatečném množství.
Bez doplnění aditiva do příslušné
nádrže riskujete nepojízdnost vozidla.
Následně proveďte další doplnění
aditiva do nádrže, jejíž objem je
17
litrů.
Nebo se obraťte na servis sítě
PEUGEOT nebo na jiný odborný
servis.
Aditivum AdBlue®

165
Partner-2-VP_cs_Chap07_Verification_ed01-2015Partner-2-VP_cs_Chap07_Verification_ed01-2015
Porucha funkce systému SCR
Rozsvítí se kontrolky UREA, Service a
autodiagnostiky motoru.
Při každém zapnutí zapalování potvrdí
zvukový signál a hlášení poruchu funkce
systému pro omezování emisí škodlivin.
Pokud se jedná o dočasnou poruchu,
výstraha zmizí, jakmile bude obsah
škodlivin ve výfukových plynech opět
splňovat požadavky příslušného předpisu.Potvrzená porucha systému
Kromě výše uvedených výstrah bliká
kontrolka UREA a zobrazí se povolená
dojezdová vzdálenost v kilometrech
(mílích).
Výstraha se bude opakovat každých
30
sekund a dojezdová vzdálenost
bude aktualizována po ujetí každých
50 km.
Jakmile to bude možné, obraťte se
na servis sítě PEUGEOT nebo na jiný
odborný servis.
Jinak riskujtete, že již nebudete moci
nastartovat motor vozidla. Zákaz startování po ujetí 1

100

km
(700
mil)
Zjištění poruchy funkce
Při každém pokusu nastartovat se
aktivuje výstraha a zobrazí se hlášení
"Závada antiemis. syst.: Zákaz
startování".
Porucha systému je potvrzena
po ujetí 50
km (30 mil) s
trvale podávanou výstrahou
(roszvícenými kontrolkami).
Zařízení bránící nastartování motoru
se aktivuje automaticky po ujetí
1
100 km (700 mil) od momentu
potvrzení této poruchy.
Jakmile to bude možné, obraťte se
na servis sítě PEUGEOT nebo na jiný
odborný servis.
OVĚŘOVÁNÍ
7
Aditivum AdBlue\256
