Luces traseras
Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2

minutos.
-

Separe las 4 lengüetas y extraiga
el portalámparas.
-

Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
Al quitar el bloque óptico:
-


Con portón trasero, tire del bloque
hacia el centro del vehículo.
-


Con puertas batientes, tire del
bloque hacia usted.
Para más información sobre las
lámparas, remítase a los "T

ipos de
lámparas".
1.

Luces de freno/luces de posición


T

ipo B, P21/5W - 21/5W
2.

Indicadores de dirección


T

ipo B, PY21W - 21W (ámbar)
3.

Luces de marcha atrás


T

ipo B, P21W - 21W
4.

Luces antiniebla


T

ipo B, P21W - 21W
Lavado a alta presión Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
-

Encuentre la lámpara defectuosa y
después abra las puertas traseras
180º. Capítulo 3, parte "Accesos".
-


Retire los dos tornillo
s de fijación
con la ayuda de la llave incluida.
-

Desde el exterior
, tire del bloque
óptico.
-

Sujetando el piloto, desconecte el
conector eléctrico.
AYUDA RÁPIDA
8
Cambiar una lámpara

184
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Luces de matrícula
- Desenrosque las dos tuercas.
-
Empuje las varilla
s.
-

En caso necesario, desconecte el
conector para retirar el piloto.
-


Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-

Separe el plástico transparente con
un destornilla

dor.
-

Sustituya la lámpara.
-


V

uelva a poner el plástico
transparente y presiónelo. Con puertas batientes
-

Suelte el guarnecido interior

.
-

Desconecte el conector separando
su lengüeta.
-


Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


V

uelva a poner el portalámpara y
vuelva a conectar el conector.
-

V

uelva a poner el guarnecido.
Cambiar una lámpara

185
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
CAMBIO DE UN FUSIBLE
Las cajas de los fusibles están
situadas:
-
en la parte inferior del

salpicadero, en el lado izquierdo
(detrás de la tapa);
-

en el compartimento motor

(cerca de la batería).
Las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
PEUGEOT o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
A la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
PEUGEOT declina cualquier
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10

miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
●

Utilice las pinzas.
AYUDA RÁPIDA
8
Cambiar un fusible

186
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

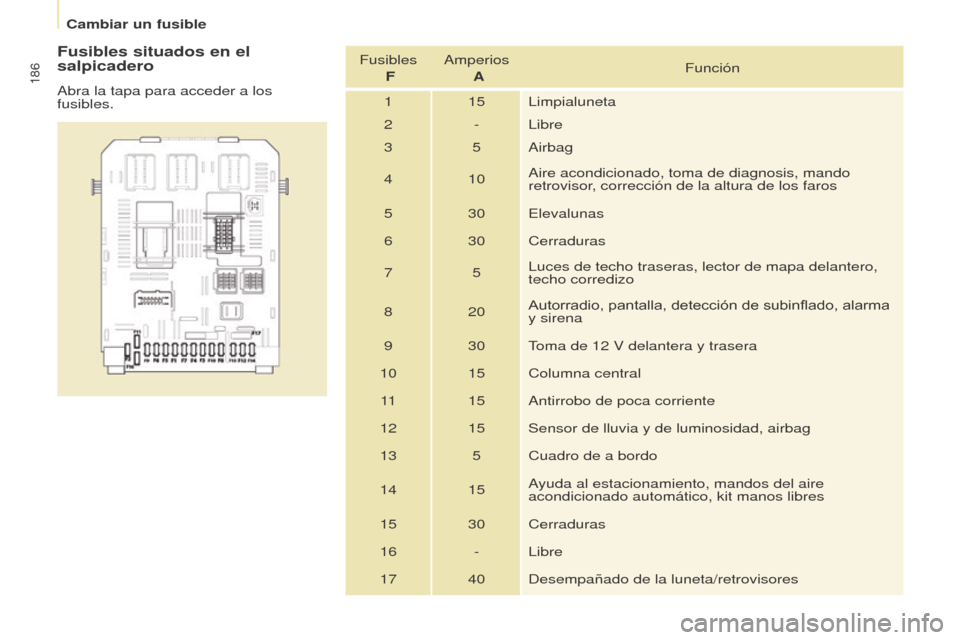

Fusibles situados en el
salpicadero
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnosis, mando
retrovisor, corrección de la altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores
Cambiar un fusible

187
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

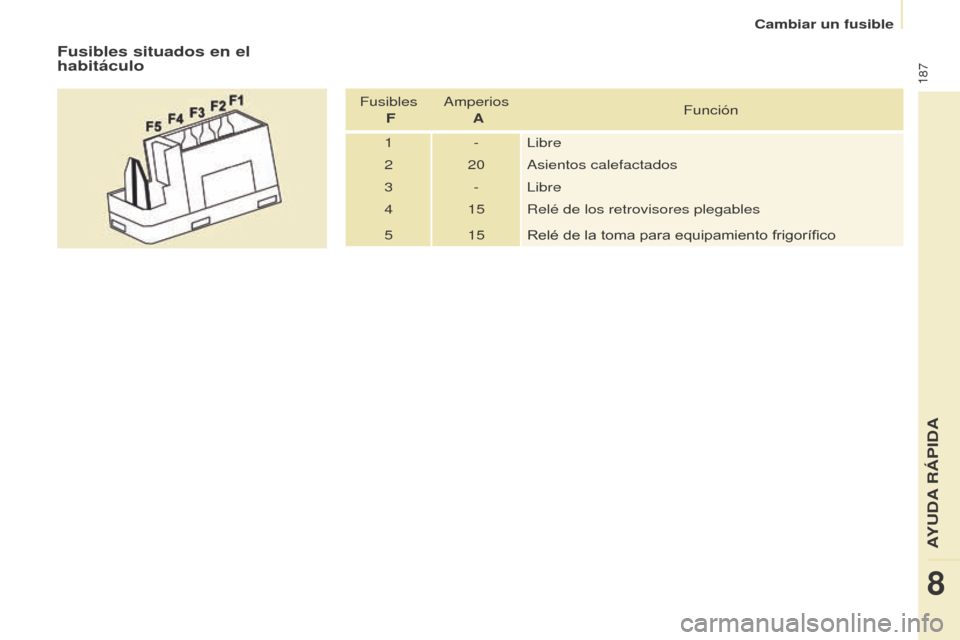

Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
AYUDA RÁPIDA
8
Cambiar un fusible

188
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

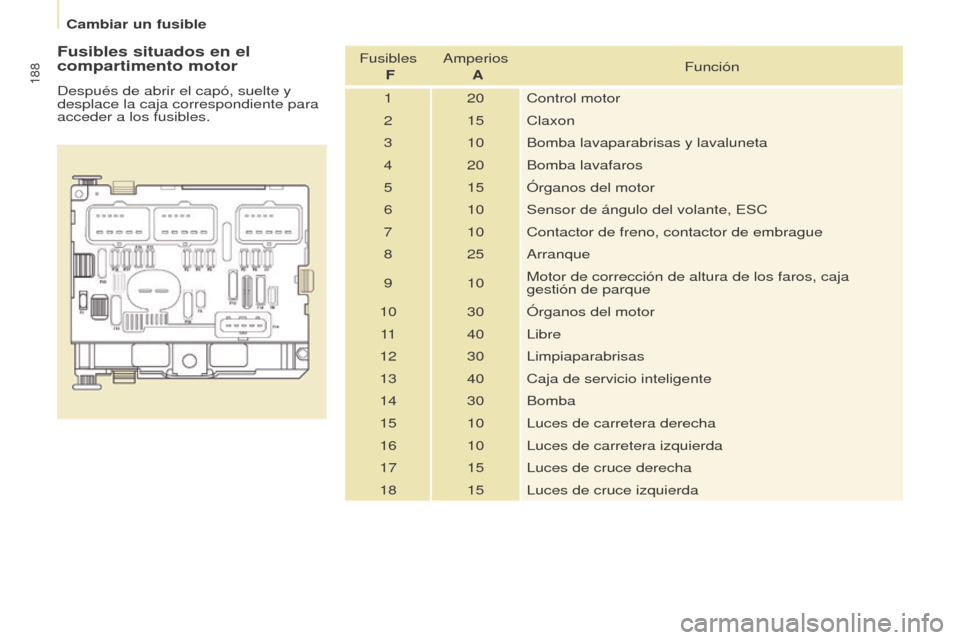

Fusibles situados en el
compartimento motor
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15
ó

rganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30
ó

rganos del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda
Cambiar un fusible

189
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Colocación en la posición
especial de las escobillas de
limpiaparabrisasSustitución de una escobilla de
limpiaparabrisas
- Levante el brazo.
-
Suelte la escobilla
y desmóntela.
-

Monte la nueva escobilla
.
-

Abata el brazo.
Sustitución de una escobilla de
limpialuneta
- Levante el brazo y a continuación
suelte la escobilla y desmóntela.
-

Monte la nueva escobilla
y abata el
brazo.

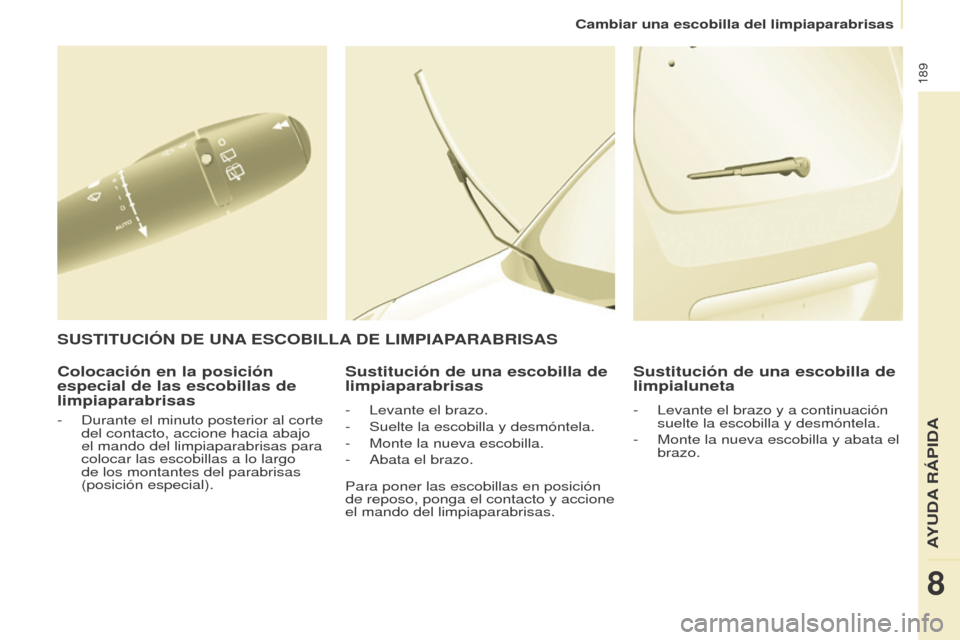

SUSTITUCIóN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobilla
s a lo largo
de los montantes del parabrisas
(posición especial). Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas.
AYUDA RÁPIDA
8
Cambiar una escobilla del limpiaparabrisas

190
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Sin elevación
(con las cuatro ruedas sobre el
suelo)
Siempre debe utilizar una barra de
remolcado.

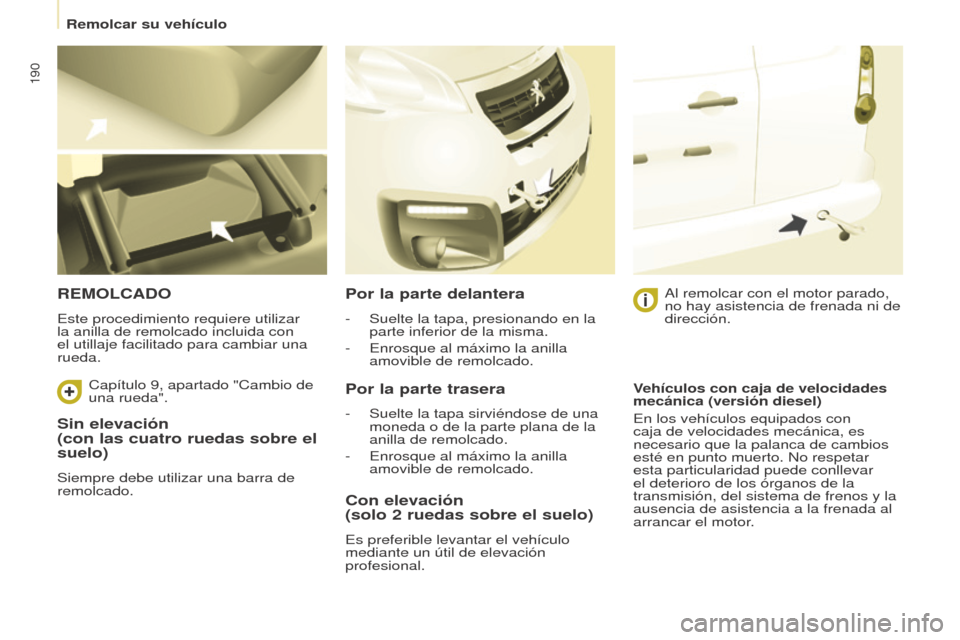

REMOLCADO
Este procedimiento requiere utilizar
la anilla de remolcado incluida con
el utillaje facilitado para cambiar una
rueda.
Por la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación
(solo 2
ruedas sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional. Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 9, apartado "Cambio de
una rueda".
Remolcar su vehículo
