F Снимите крышку с фиксаторов, потянув ее за верхнюю часть слева, затем
справа.
F

С
нимите крышку полностью.
Доступ к инструментам
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину
неисправности,
F

в
ыключить все потребители
электроэнергии,
F

о
беспечить неподвижность автомобиля
и выключить зажигание,
F

о
пределить сгоревший предохранитель
по таблицам соответствия и схемам,
представленным ниже.
Замена предохранителя
Исправный
предохранитель Сгоревший
предохранитель
Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Пинцет
Замена предохранителя
При замене предохранителя необходимо:
F
п ользоваться специальным пинцетом
для извлечения предохранителя из
гнезда и его проверки,
F

вс
егда заменять сгоревший
предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).
Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование в
сервисной сети PEUGEOT или в
специализированном техцентре.
F

Д

останьте пинцет, закрепленный на
обратной стороне крышки.
Специальный пинцет для демонтажа
расположен на обратной стороне крышки
блока предохранителей в панели приборов.
7
Практические советы по эксплуатации и обслуживанию

255
308_ru_Chap07_info-pratiques_ed01-2015

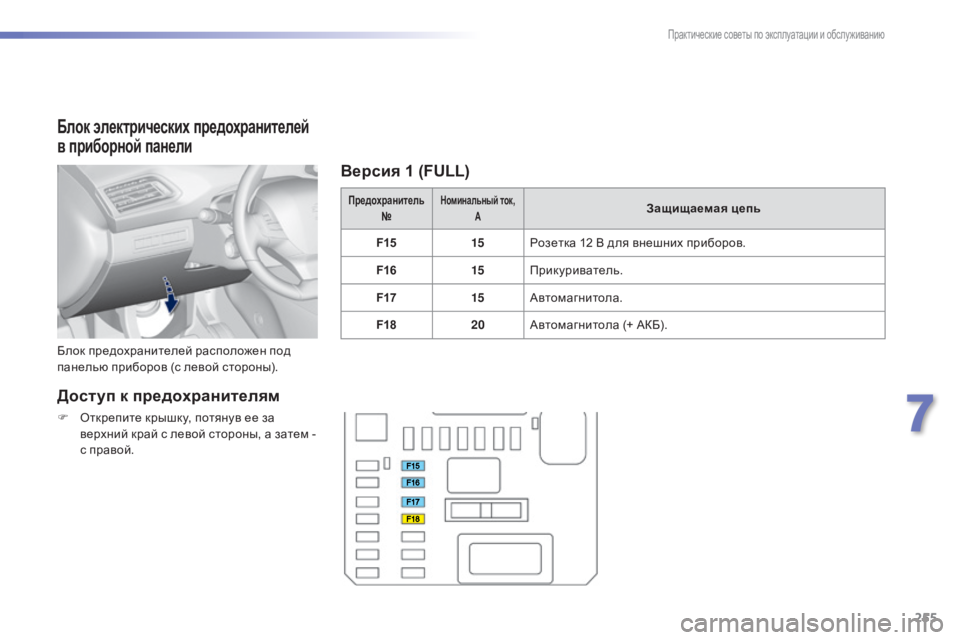

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под
панелью приборов (с левой стороны).
Предохранитель
№Номинальный ток,
АЗащищаемая цепь
F15 15Розетка 12 В для внешних приборов.
F16 15Прикуриватель.
F17 15Автомагнитола.
F18 20Автомагнитола (+ АКБ).
Доступ к предохранителям
F Открепите крышку, потянув ее за
верхний край с левой стороны, а затем -
с правой.
Версия 1 (FULL)
7
Практические советы по эксплуатации и обслуживанию

256
308_ru_Chap07_info-pratiques_ed01-2015

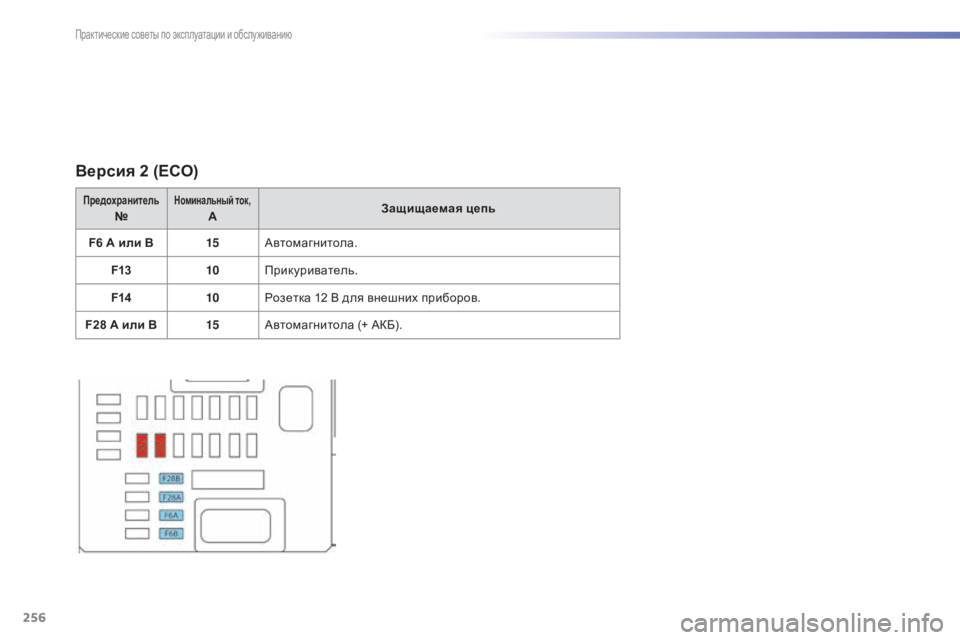

Версия 2 (ECO)
Предохранитель№Номинальный ток,АЗащищаемая цепь
F6 A или B 15Автомагнитола.
F13 10Прикуриватель.
F14 10Розетка 12 В для внешних приборов.
F28 A или B 15Автомагнитола (+ АКБ).
Практические советы по эксплуатации и обслуживанию

257
308_ru_Chap07_info-pratiques_ed01-2015

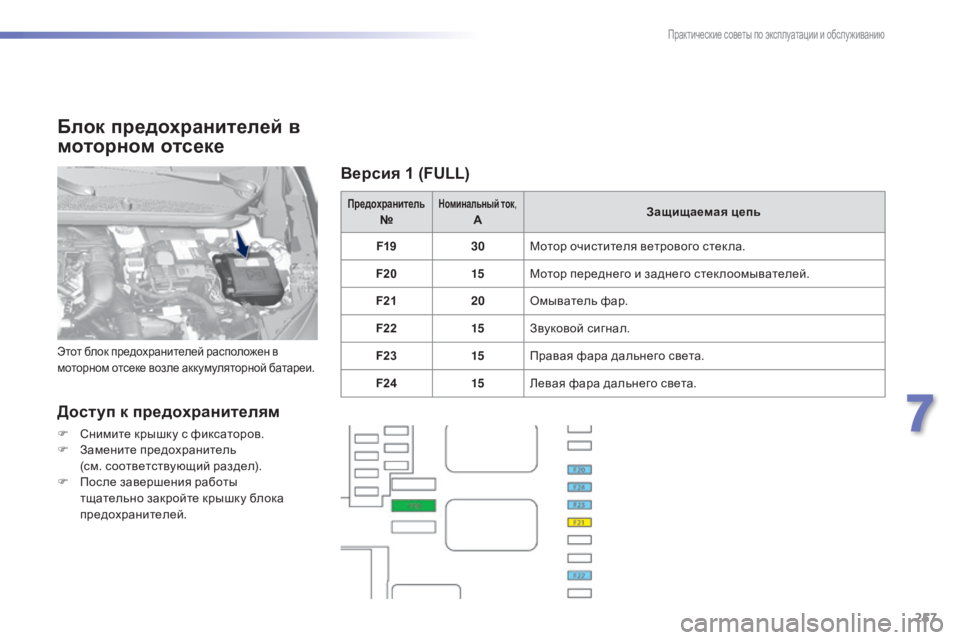

Блок предохранителей в
моторном отсеке
Доступ к предохранителям
F Снимите крышку с фиксаторов.
F З амените предохранитель
(см.
соответствующий раздел).
F

П
осле завершения работы
тщательно закройте крышку блока
предохранителей.
Предохранитель №Номинальный ток ,А Защищаемая цепь
F19 30Мотор очистителя ветрового стек ла.
F20 15Мотор переднего и заднего стек лоомывателей.
F21 20Омыватель фар.
F22 15Звуковой сигнал.
F23 15Правая фара дальнего света.
F24 15Левая фара дальнего света.
Этот блок предохранителей расположен в
моторном отсеке возле аккумуляторной батареи.
Версия 1 (FULL)
7
Практические советы по эксплуатации и обслуживанию

258
308_ru_Chap07_info-pratiques_ed01-2015

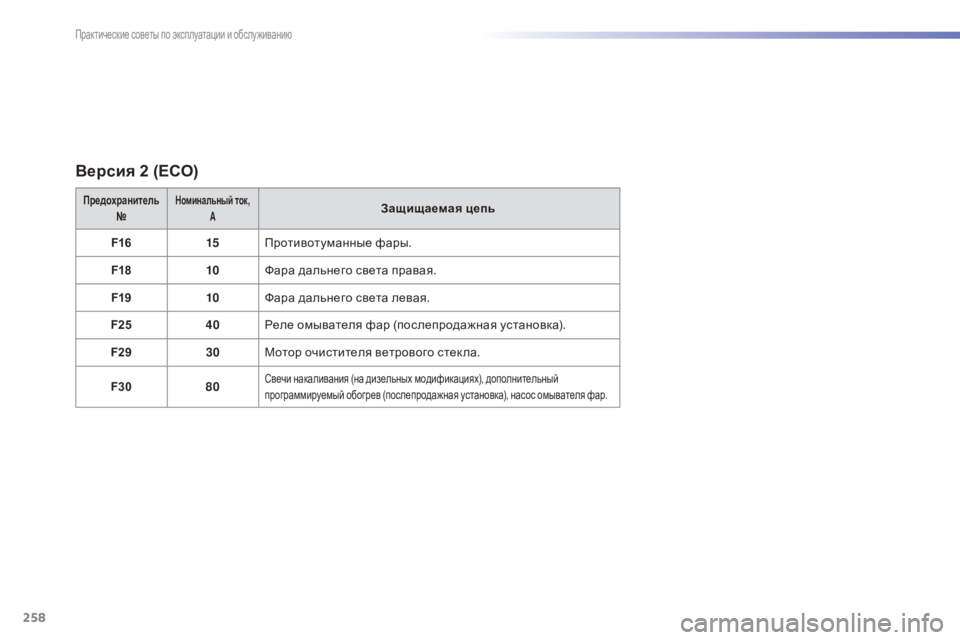

Версия 2 (ECO)
Предохранитель№Номинальный ток, AЗащищаемая цепь
F16 15Противотуманные фары.
F18 10Фара дальнего света правая.
F19 10Фара дальнего света левая.
F25 40Реле омывателя фар (послепродажная установка).
F29 30Мотор очистителя ветрового стек ла.
F30 80
Свечи накаливания (на дизельных модификациях), дополнительный
программируемый обогрев (послепродажная установка), насос омывателя фар.
Практические советы по эксплуатации и обслуживанию
