2015 Peugeot 301 zapalování

99
301_cs_Chap07_securite_ed01-2014
Airbagy
Tento systém je určen k optimalizaci ochrany
cestujících v případě prudkého nárazu.
Airbagy doplňují činnost bezpečnostních pásů,
opatřených omezovači tahu.
V případě kolize elektronické snímače
zaregistrují a vyhodnotí čelní a boční nárazy,
které jsou zaznamenány v detekčních
nárazových zónách:
-
p
ři prudkém nárazu se okamžitě rozvinou
airbagy pro lepší ochranu cestujících
ve vozidle; ihned po nárazu se airbagy
vyfouknou, aby nepřekážely ve výhledu a
při případném vystupování cestujících,
-

v p
řípadě mírného nárazu, nárazu zezadu
a v určitých případech při převrácení
vozidla se airbagy nemusí rozvinout,
protože Vaši ochranu zajišťuje v těchto
situacích samotný bezpečnostní pás.
Airbagy nefungují při vypnutém
zapalování.
Toto vybavení funguje pouze jednou.
Pokud následuje druhý náraz (při stejné
nehodě nebo při další nehodě), airbag
již fungovat nebude. Odpálení airbagu nebo airbagů je
doprovázeno únikem malého množství
kouře a hlukem, přičemž oba jevy jsou
způsobeny aktivací pyrotechnické
náložky vestavěné v systému.
Tento kouř není zdraví škodlivý, ale pro
citlivé osoby může být lehce dráždivý.
Hluk detonace v důsledku aktivování
airbagu nebo airbagů může způsobit na
krátkou dobu sluchové obtíže.
Zóny detekce nárazu
A. Zóna detekce čelního nárazu.
B. Z
óna detekce bočního nárazu.
Čelní airbagy
Aktivace
Oba airbagy se nafouknou (pokud není čelní
airbag spolujezdce dezaktivovaný) při silném
čelním nárazu, směřujícím do celé nebo do
části detekční zóny A , v podélné ose vozidla ve
vodorovné rovině a ve směru z přední k zadní
části vozidla.
Čelní airbag vyplní prostor mezi hrudníkem
a hlavou cestujícího vpředu a volantem na
straně řidiče nebo palubní deskou na straně
spolujezdce s cílem utlumit prudký pohyb jeho
těla směrem vpřed. V případě silného čelního nárazu systém chrání
řidiče a spolujezdce vpředu s cílem omezit
riziko poranění hlavy a hrudníku.
Na straně řidiče je airbag zabudovaný ve
středu volantu; na straně spolujezdce se
nachází v palubní desce nad odkládací
skříňkou.
7
Bezpečnost

100
301_cs_Chap07_securite_ed01-2014
Dezaktivace
Na přístrojové desce se při zapnutí
zapalování rozsvítí tato kontrolka a
svítí po celou dobu dezaktivace.Pro zajištění bezpečnosti dítěte je
bezpodmínečně nutné dezaktivovat
čelní airbag spolujezdce, jestliže umístíte
dětskou autosedačku zády ke směru
jízdy na přední sedadlo spolujezdce.
Jinak by v případě nafouknutí airbagu
mohlo dojít k vážnému zranění či
usmrcení dítěte.
Opětná aktivace
Vypnout je možné pouze čelní airbag
spolujezdce:
F

p
ři vypnutém zapalování zasuňte klíč do
ovladače dezaktivace airbagu spolujezdce,
F

o
točte jej do polohy "OFF" ,
F

p
oté jej vysuňte při zachování této polohy. Jakmile ze sedadla odmontujete dětskou
autosedačku v poloze "zády ke směru jízdy",
otočte ovladač při vypnutém zapalování
do
polohy "ON" pro opětné zapnutí airbagu a
zajištění bezpečnosti spolujezdce vpředu v
případě nárazu.
Poruchy funkce
Jestliže se na přístrojové desce rozsvítí
tato kontrolka, doprovázená zvukovým
signálem a hlášením na obrazovce, nechte systém
urychleně ověřit v servisu sítě PEUGEOT nebo
v jiném odborném servisu. Airbagy by se totiž v
případě silného nárazu nemusely rozvinout.
Jestliže tato kontrolka bliká,
obraťte se urychleně na servisní síť
PEUGEOT nebo na jiný odborný servis. Airbag
spolujezdce by se v případě prudkého nárazu
nemusel rozvinout.
V případě anomálie signalizované
alespoň jednou ze dvou kontrolek airbagů
neusazujte spolujezdce (dospělého nebo
dítě) na přední sedadlo.
Nechte systém ověřit v servisu sítě
PEUGEOT nebo v jiném odborném servisu.
Bezpečnost

117
301_cs_Chap08_securite-enfants_ed01-2014
Mechanická dětská
pojistka
Zajištění
F Klíčem zapalování otočte červený ovladač o čtvrt otáčky:
-

d
oprava pro levé zadní dveře,
-

d
oleva pro pravé zadní dveře.
Odjištění
F Klíčem zapalování otočte červený ovladač o čtvrt otáčky:
-

d
oleva pro levé zadní dveře,
-

d
oprava pro pravé zadní dveře.
Mechanické zařízení znemožňující otevření
zadních dveří jejich vnitřním ovladačem.
Ovladač pojistky se nachází na boku obou
zadních dveří.
8
Bezpečnost dětí

124
301_cs_Chap09_info-pratiques_ed01-2014
Postup opravy
F Vypněte zapalování.F Z cela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití zdraví
škodlivý (obsahuje např. ethylenglykol,
kalafunu, ...) a dráždivý pro oči.
Uchovávejte přípravek mimo dosah
dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
1. Zalepení
F Otočte volič A do polohy "Oprava".
F
O věř te, že je spínač B přepnutý
do polohy "O" .
Praktick

131
301_cs_Chap09_info-pratiques_ed01-2014
Demontáž kola
Zaparkování vozidla
Znehybněte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým
povrchem.
Zatáhněte páku parkovací brzdy,
vypněte zapalování a zařaďte první
převodový stupeň* pro zablokování kol.
Ověř te, že na přístrojové desce svítí
bez blikání kontrolky parkovací brzdy.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Ujistěte se, že je zvedák správně
umístěn na jednom z míst určených pro
zvednutí vozidla.
Nesprávné použití zvedáku může
způsobit pád vozidla.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek.
Postup
F Sundejte krytky ze šroubů pomocí nástroje 3 (dle stupně výbavy).
F

P
ovolte šrouby samotným klíčem na
demontáž kola 1 .
Nepoužívejte:
-

z

vedák k jinému účelu než ke
zvednutí vozidla,
-

j

iný typ zvedáku než zvedák
dodaný výrobcem vozidla.
*

P

olohu R u robotizované převodovky; P u
automatické převodovky.
9
Praktick

143
301_cs_Chap09_info-pratiques_ed01-2014
Výměna pojistky
DobráŠpatnáPEUGEOT odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
nainstalováním doplňkového vybavení,
které není dodáváno a doporučeno
společností PEUGEOT a nebylo
nainstalováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10
mil

iampérů.
Instalace elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před instalováním dalšího vybavení
nebo elektrických doplňků do vozidla
se poraďte s pracovníky sítě PEUGEOT
nebo jiného odborného servisu.
Před výměnou pojistky je nutno:
F

z

jistit příčinu poruchy a odstranit ji,
F
v
ypnout všechny elektrické spotřebiče,
F
z
astavit vozidlo a vypnout zapalování,
F

u

rčit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Při výměně pojistek je třeba:
F

P

ro vytažení pojistky z uložení použít
speciální pinzetu. Ověřit stav vlákna
pojistky.
F

V

adnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná barva);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pinzeta
Výměna pojistky, která není zmíněna v
níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Kontaktujte síť PEUGEOT nebo jiný
odborný servis.
Pokud se pojistka po výměně brzy opět
přepálí, nechte zkontrolovat elektrická
zařízení v síti PEUGEOT nebo v jiném
odborném servisu.
9
Pr

148
301_cs_Chap09_info-pratiques_ed01-2014
Nastartování pomocí jiné
baterie
Když je autobaterie Vašeho vozidla vybitá, je
možno motor nastartovat pomocí jiné baterie
(externí nebo jiného vozidla) a pomocných
kabelů.F

S
ejměte plastový kryt svorky kladného pólu
(+) ( je-li jím vozidlo vybaveno).
F
P
řipojte červený kabel ke svorce kladného
pólu (+) vybité autobaterie A , poté ke
svorce (+) pomocné baterie B .
F
P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu
(-) pomocné baterie B (nebo ke kostřicímu
bodu pomocného vozidla).
F
P
řipojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
startovaného vozidla (nebo k držáku
motoru).
F
N
astartujte motor pomocného vozidla a
nechte jej běžet po dobu několika minut.
F Z apněte startér startovaného vozidla a
nechte běžet motor.
P

okud motor ihned nenastartuje, vypněte
zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
F

V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F

U
místěte zpět plastový kryt svorky
kladného pólu (+) ( je-li jím vozidlo
v y bave n o).
Předem ověř te, že má pomocná
baterie jmenovité napětí 12
V a
kapacitu minimálně stejnou jako vybitá
autobaterie.
Nestartujte motor připojením nabíječky
autobaterií.
Neodpojujte svorku kladného pólu (+)
za chodu motoru.
Praktick

151
301_cs_Chap09_info-pratiques_ed01-2014

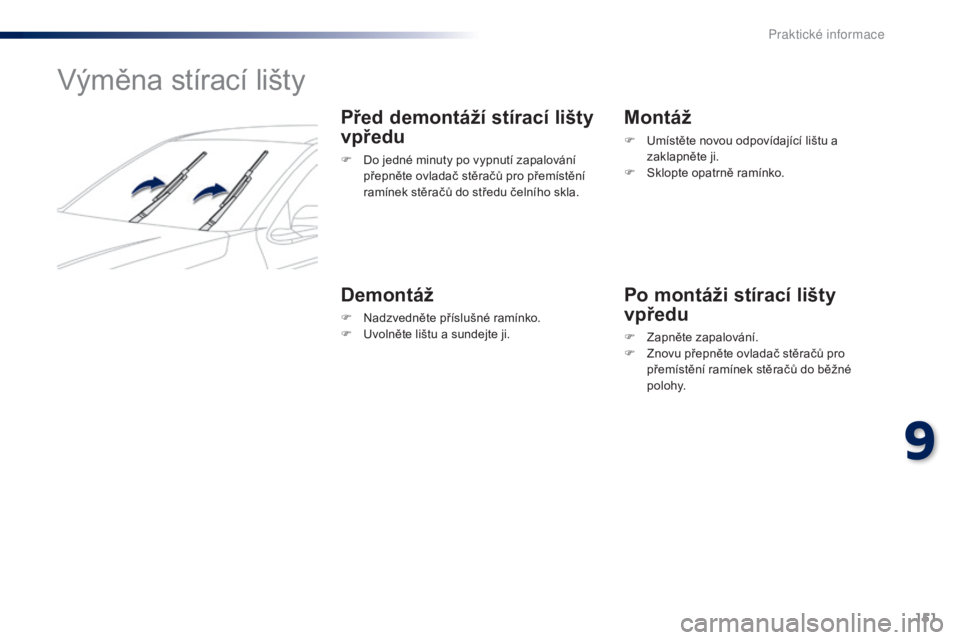

Výměna stírací lišty
Před demontáží stírací lišty
vpředu
F Do jedné minuty po vypnutí zapalování přepněte ovladač stěračů pro přemístění
ramínek stěračů do středu čelního skla.
Demontáž
F Nadzvedněte příslušné ramínko.
F U volněte lištu a sundejte ji.
Montáž
F Umístěte novou odpovídající lištu a zaklapněte ji.
F

Sk
lopte opatrně ramínko.
Po montáži stírací lišty
vpředu
F Zapněte zapalování.
F Z novu přepněte ovladač stěračů pro
přemístění ramínek stěračů do běžné
polohy.
9
Pr
