2015 OPEL ZAFIRA C Uporabniški priročnik

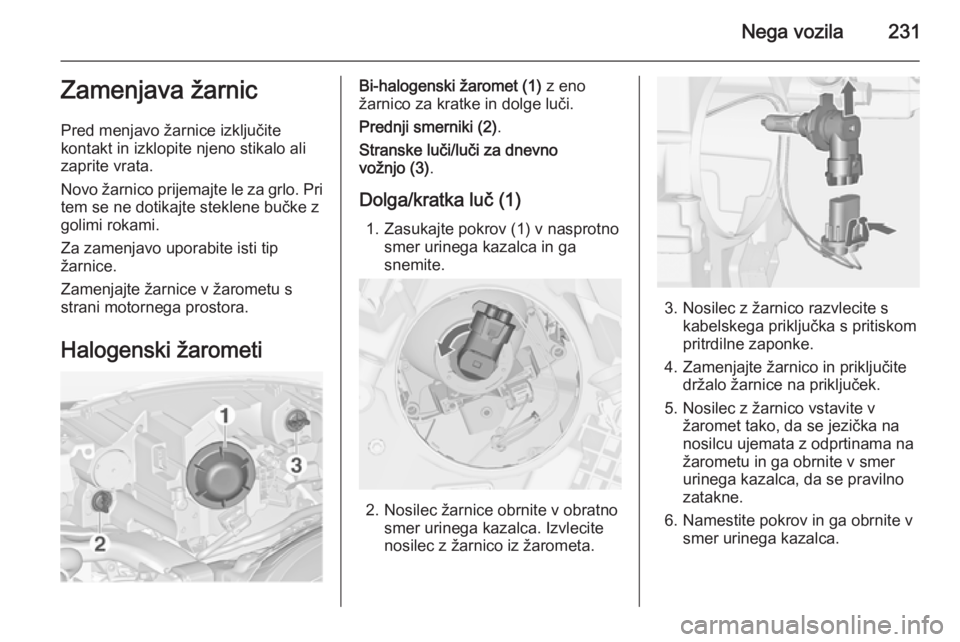

Nega vozila231Zamenjava žarnic
Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Halogenski žarometiBi-halogenski žaromet (1) z eno
žarnico za kratke in dolge luči.
Prednji smerniki (2) .
Stranske luči/luči za dnevno
vožnjo (3) .
Dolga/kratka luč (1) 1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

232Nega vozila

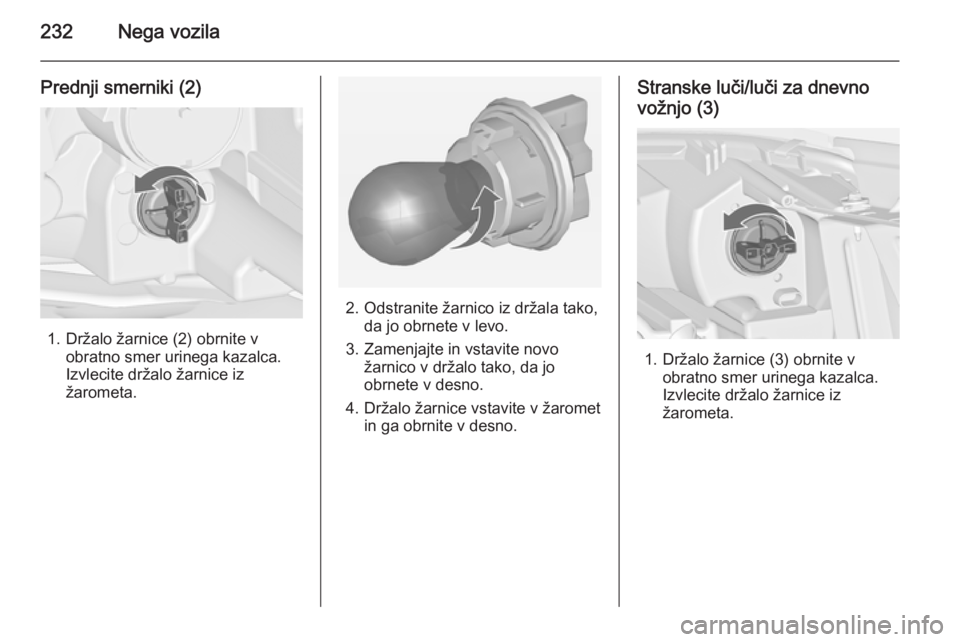

Prednji smerniki (2)
1. Držalo žarnice (2) obrnite vobratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.
2. Odstranite žarnico iz držala tako, da jo obrnete v levo.
3. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Stranske luči/luči za dnevno
vožnjo (3)
1. Držalo žarnice (3) obrnite v obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.

Nega vozila233

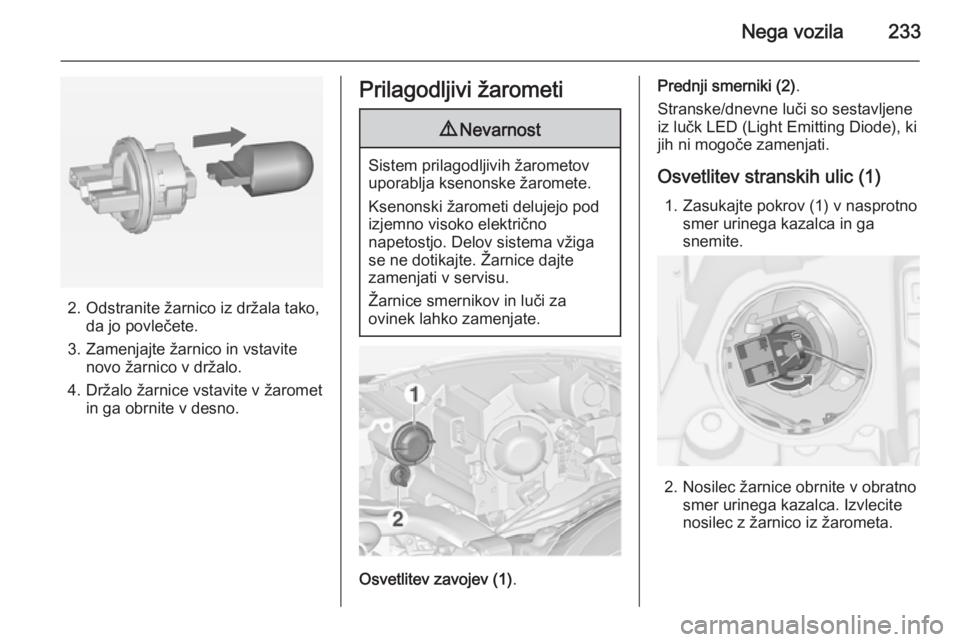

2. Odstranite žarnico iz držala tako,da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Prilagodljivi žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga
se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Žarnice smernikov in luči za
ovinek lahko zamenjate.
Osvetlitev zavojev (1) .
Prednji smerniki (2).
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Osvetlitev stranskih ulic (1) 1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.

234Nega vozila

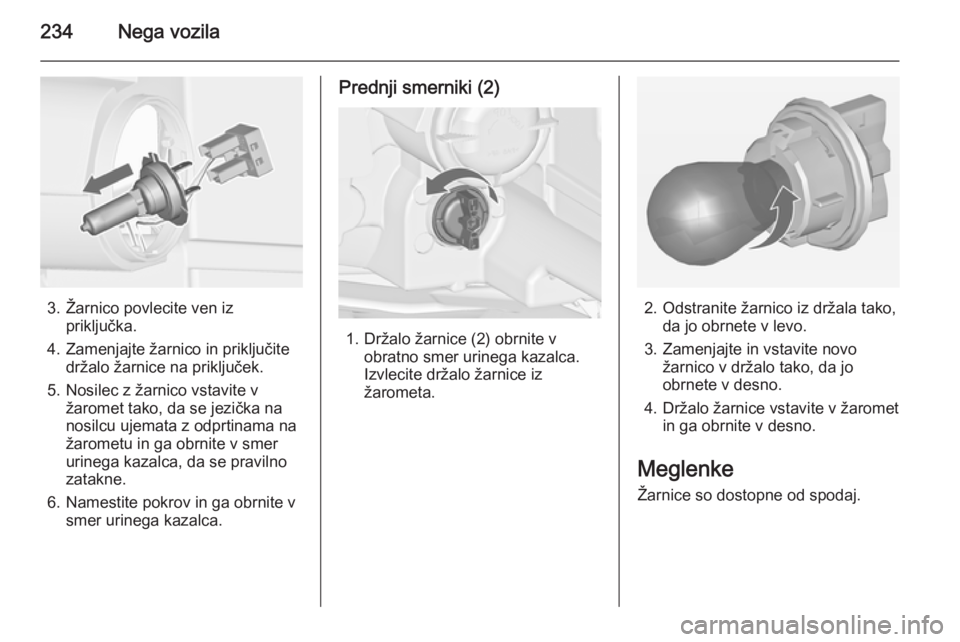

3. Žarnico povlecite ven izpriključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednji smerniki (2)
1. Držalo žarnice (2) obrnite v obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.
2. Odstranite žarnico iz držala tako, da jo obrnete v levo.
3. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Meglenke
Žarnice so dostopne od spodaj.

Nega vozila235

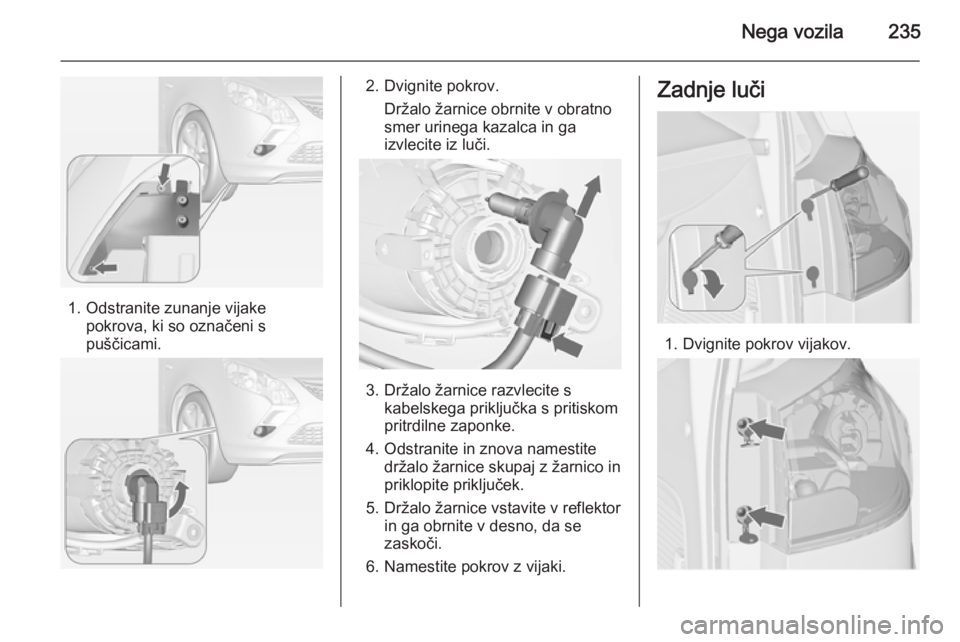

1. Odstranite zunanje vijakepokrova, ki so označeni s
puščicami.
2. Dvignite pokrov.
Držalo žarnice obrnite v obratno
smer urinega kazalca in ga
izvlecite iz luči.
3. Držalo žarnice razvlecite s kabelskega priključka s pritiskompritrdilne zaponke.
4. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
5. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
6. Namestite pokrov z vijaki.
Zadnje luči
1. Dvignite pokrov vijakov.

236Nega vozila

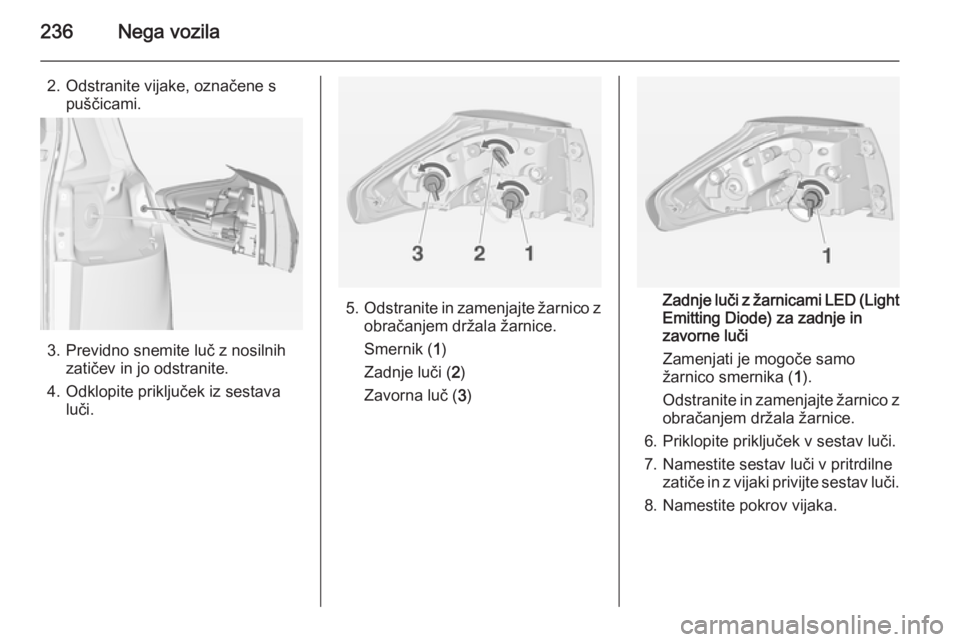

2. Odstranite vijake, označene spuščicami.
3. Previdno snemite luč z nosilnih zatičev in jo odstranite.
4. Odklopite priključek iz sestava luči.
5.Odstranite in zamenjajte žarnico z
obračanjem držala žarnice.
Smernik ( 1)
Zadnje luči ( 2)
Zavorna luč ( 3)Zadnje luči z žarnicami LED (Light
Emitting Diode) za zadnje in
zavorne luči
Zamenjati je mogoče samo
žarnico smernika ( 1).
Odstranite in zamenjajte žarnico z
obračanjem držala žarnice.
6. Priklopite priključek v sestav luči.
7. Namestite sestav luči v pritrdilne zatiče in z vijaki privijte sestav luči.
8. Namestite pokrov vijaka.

Nega vozila237

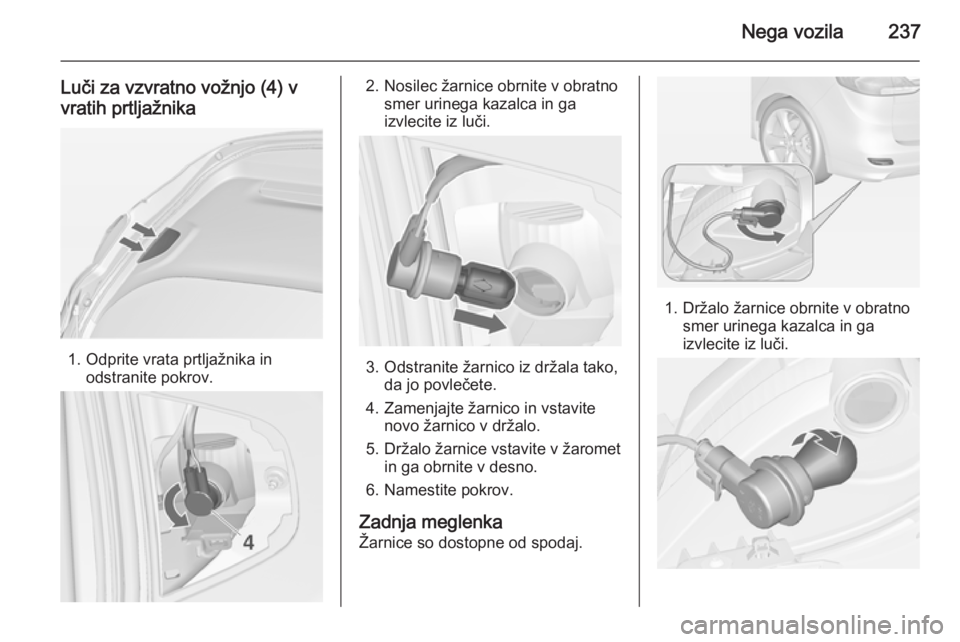

Luči za vzvratno vožnjo (4) v
vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrov.
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca in ga
izvlecite iz luči.
3. Odstranite žarnico iz držala tako, da jo povlečete.
4. Zamenjajte žarnico in vstavite novo žarnico v držalo.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov.
Zadnja meglenka Žarnice so dostopne od spodaj.
1. Držalo žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.

238Nega vozila
2. Odstranite žarnico iz držala tako,da jo obrnete v levo.
3. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Preverjanje žarnic
Vključite kontakt in preverite
delovanje luči.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala invstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
