Îngrijirea autovehiculului255Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior, în spatele
compartimentului de depozitare sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ în spatele unui capac din stânga portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

256Îngrijirea autovehiculului
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

Îngrijirea autovehiculului257

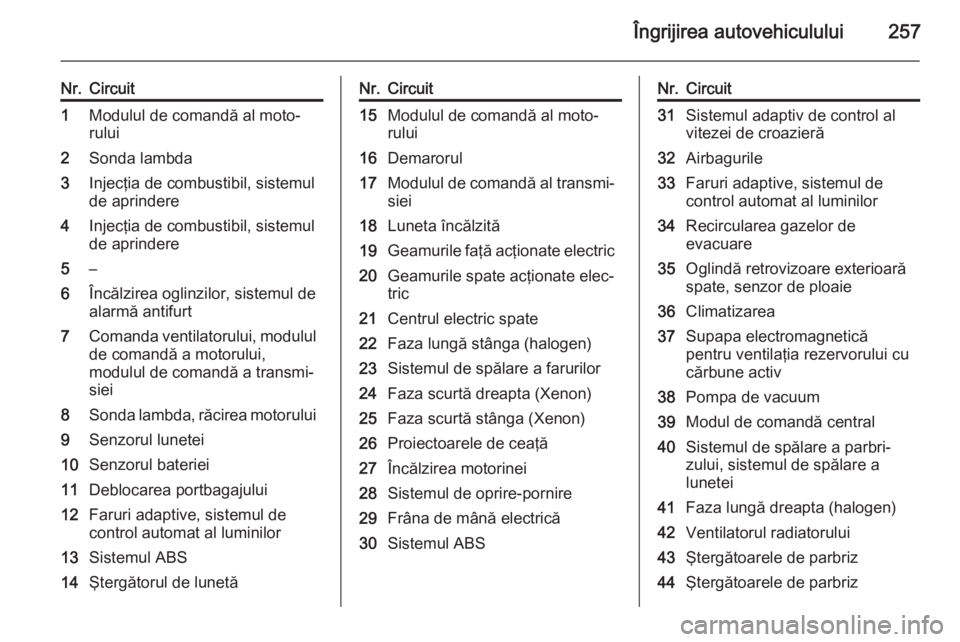

Nr.Circuit1Modulul de comandă al moto‐
rului2Sonda lambda3Injecţia de combustibil, sistemul
de aprindere4Injecţia de combustibil, sistemul
de aprindere5–6Încălzirea oglinzilor, sistemul de
alarmă antifurt7Comanda ventilatorului, modulul de comandă a motorului,
modulul de comandă a transmi‐
siei8Sonda lambda, răcirea motorului9Senzorul lunetei10Senzorul bateriei11Deblocarea portbagajului12Faruri adaptive, sistemul de
control automat al luminilor13Sistemul ABS14Ştergătorul de lunetăNr.Circuit15Modulul de comandă al moto‐
rului16Demarorul17Modulul de comandă al transmi‐ siei18Luneta încălzită19Geamurile faţă acţionate electric20Geamurile spate acţionate elec‐
tric21Centrul electric spate22Faza lungă stânga (halogen)23Sistemul de spălare a farurilor24Faza scurtă dreapta (Xenon)25Faza scurtă stânga (Xenon)26Proiectoarele de ceaţă27Încălzirea motorinei28Sistemul de oprire-pornire29Frâna de mână electrică30Sistemul ABSNr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Faruri adaptive, sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Oglindă retrovizoare exterioară
spate, senzor de ploaie36Climatizarea37Supapa electromagnetică
pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modul de comandă central40Sistemul de spălare a parbri‐
zului, sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbriz

258Îngrijirea autovehiculului
Nr.Circuit45Ventilatorul radiatorului46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor, faruri adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire,
motorul diesel53Modulul de comandă al transmi‐ siei, modulul de comandă al
motorului54Pompă de vacuum, grupul de
instrumente de pe panoul de
bord, încălzire ventilaţie, sistem
de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.

Îngrijirea autovehiculului259
Nr.Circuit1Controlul vitezei de croazieră,
limitatorul de viteză, controlul
adaptiv al vitezei de croazieră,
comenzile de pe volan2Lumini exterioare, modul de
comandă caroserie3Lumini exterioare, modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment, instru‐
ment6Priză de curent, brichetăNr.Circuit7Priza de curent8Faza scurtă stânga, modul de
comandă caroserie9Faza scurtă dreapta, modul de
comandă caroserie, modul
airbag10Încuietorile portierelor, modul de
comandă caroserie11Ventilator interior12–13–14Mufa de diagnosticare15Airbagurile16Priza de curent17Sistemul de aer condiţionat18Logistică19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
cululuiNr.Circuit21Grupul de instrumente din
panoul de bord, sistemul de
alarmă antifurt22Senzorul de aprindere23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26–
Cutia de siguranţe din
portbagaj Panoul de siguranţe se află în parteastângă a portbagajului, în spatele
unui capac.

260Îngrijirea autovehiculului
Luaţi capacul.
Dacă este echipat cu setul pentru
depanarea anvelopelor, demontaţi
întreaga cutie.
Atribuirea siguranţelorNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4Sistem de reducere catalitică
selectivă5–6–7Scaun cu reglaj electric8–9Sistem de reducere catalitică
selectivă10Senzor de oxid de azot11Modulul pentru remorcă, priza
pentru remorcă12Modulul pentru remorcă13Priza pentru remorcă14–15–16Oglinda interioară, camera video retrovizoare

Îngrijirea autovehiculului261
Nr.Circuit17Priza de curent18–19Încălzirea volanului20Parasolarul21Scaunele faţă încălzite22–23–24Sistem de reducere catalitică
selectivă25–26–27–28–29–30–31–32Sistemul activ de amortizare,
sistemul de avertizare la
părăsirea benzii de rulareTrusa de scule
Uneltele
Unele unelte, inelul de tractare şi
(numai la autovehiculele cu roată de
rezervă) echipamentul de ridicare a autovehiculului sunt amplasate în
compartimentul de depozitare din
podeaua portbagajului.
Deschideţi capacul din partea din faţă
a hayonului.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate
provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.

262Îngrijirea autovehicululuiEtichetele anvelopelor
De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport profil în secţiune
(înălţime / lăţime anvelopă),
în %R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)16=Diametru jantă, în inci95=Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/hAnvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
Presiunea în anvelope Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 304.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci.
Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
