Conservação do veículo263
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Programador de velocidade,
limitador de velocidade, progra‐
mador de velocidade adaptável, telecomandos no volante2Luzes exteriores, módulo de
controlo da carroçaria3Luzes exteriores, módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer,
instrumentoN.ºCircuito6Tomada, isqueiro7Tomada de energia8Farol de médios esquerdo,
módulo de controlo da carro‐
çaria9Farol de médios direito, módulo
de controlo da carroçaria,
módulo de airbag10Fechaduras das portas, módulo
de controlo da carroçaria11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Tomada de energia17Sistema de ar condicionado18Logística

264Conservação do veículo
N.ºCircuito19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos, sistema de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26–
Caixa de fusíveis na
bagageira A caixa de fusíveis encontra-se dolado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Se o veículo possuir um kit de
reparação de pneus, retirar a caixa completa.
Atribuição dos fusíveis

Conservação do veículo265
N.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque, tomada de
reboque12Módulo de reboque13Ponto de saída do reboque14–15–N.ºCircuito16Espelho retrovisor interior,
câmara traseira17Tomada de energia18–19Aquecimento do volante20Persiana21Bancos dianteiros aquecidos22–23–24Sistema de redução catalítica
selectiva25–26–27–28–29–30–N.ºCircuito31–32Sistema de amortecedor activo,
aviso de desvio de trajectória

266Conservação do veículoFerramentas do veículo
Ferramentas
Algumas ferramentas, o olhal de
reboque e (apenas em veículos com
roda sobresselente) o equipamento
de elevação do veículo encontram-se
na arrumação traseira no piso da
bagageira.
Abra a cobertura em frente à porta da
bagageira.
Rodas
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeiosao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas
as jantes.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.Designação dos pneus
P. ex. 215/60 R 16 95 H215=Largura do pneu, mm60=Relação da secção transversal
(relação entre altura e largura
do pneu), %R=Tipo de cinta: RadialRF=Tipo: RunFlat16=Diâmetro da jante, polegadas95=Índice de carga, p. ex. 95 é
equivalente a 690 kgH=Letra do código de velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/hV=até 240 km/hW=até 270 km/h
Pneus direccionais
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.

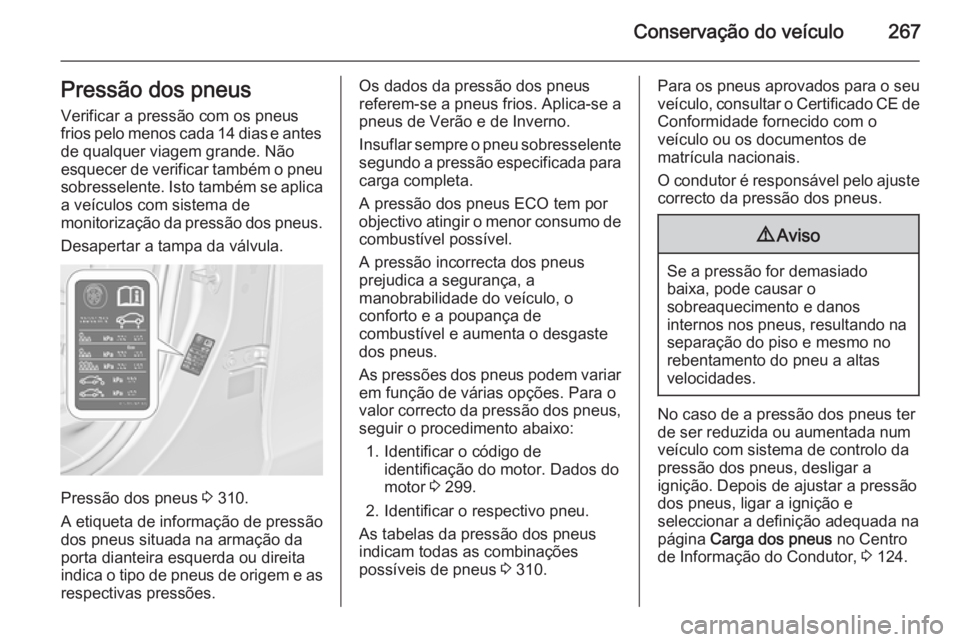

Conservação do veículo267Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 310.
A etiqueta de informação de pressão
dos pneus situada na armação da porta dianteira esquerda ou direitaindica o tipo de pneus de origem e as
respectivas pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus, seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 299.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 310.Para os pneus aprovados para o seu
veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num veículo com sistema de controlo dapressão dos pneus, desligar a
ignição. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição adequada na
página Carga dos pneus no Centro
de Informação do Condutor, 3 124.

268Conservação do veículoSistema de controlo da
pressão dos pneus O sistema de monitorização da
pressão dos pneus (TPMS) verifica a
pressão dos quatro pneus uma vez
por minuto quando a velocidade do
veículo ultrapassa um determinado
limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
As pressões actuais dos pneus
podem ser mostradas no Veículo
informação menu no Centro de
Informação do Condutor (CIC).
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Pressionar o botão MENU para
seleccionar o Veículo informação
menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são mostrados através de
uma mensagem, com o pneu
correspondente a piscar no CIC.

Conservação do veículo269
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 122.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 310.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Depois de encher os pneus, poderá
ser necessário conduzir para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor (DIC). Durante este tempo,
w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de leitura de pressão baixa. Verificar a pressão dos pneus.
Mensagens do veículo 3 131.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação aprovados pelo fabricante.
O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
controlo da pressão dos pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 310 e seleccionar a
definição adequada no menu Carga
dos pneus no CIC, Veículo
informação menu 3 124.

270Conservação do veículo
Seleccionar:■ Ligeira para pressão de conforto
até 3 pessoas
■ Eco para pressão Eco até
3 pessoas
■ Máx para carga total
Processo de Correspondência do Sensor TPMS
Cada sensor TPMS tem um código
de identificação único. É necessário
efectuar a correspondência do código de identificação com uma nova
posição do pneu/roda depois de
rodar os pneus ou de substituir o
conjunto de rodas completo e se um
ou mais sensores TPMS foram
substituídos. O processo de
correspondência dos sensores
TPMS também deve ser efectuado
depois de substituir um pneu
sobresselente por um pneu de
estrada com sensor TPMS.
A luz de anomalia e a mensagem ou código de aviso deverão apagar no
próximo ciclo de ignição. A
correspondência dos sensores com
as posições dos pneus/rodas é
efectuada utilizando uma ferramenta
de reprogramação TPMS, pela
seguinte ordem: pneu dianteiro do
lado esquerdo, pneu dianteiro do lado
direito, pneu traseiro do lado direito e
pneu traseiro do lado esquerdo. O
indicador de mudança de direcção na posição activa actual mantém-se
aceso até ocorrer a correspondência
do sensor.
Consultar a respectiva oficina para o serviço ou para adquirir uma
ferramenta de nova memorização.
São dados 2 minutos para fazer
corresponder a posição do primeiro
pneu/roda e 5 minutos no total para
fazer corresponder as quatroposições dos pneus/rodas. Caso
demore mais tempo, o processo de correspondência pára e tem de ser
reiniciado.
O processo de correspondência do sensor TPMS consiste em:
1. Aplicar o travão de mão; nos veículos equipados com caixa develocidades automática, colocar a alavanca selectora na posição P.
2. Ligue a ignição.
3. Usar o botão MENU na alavanca
de indicação de mudança de
direcção para seleccionar Menu
de informação do veículo no
Centro de Informação do
Condutor (DIC).
4. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
5. Pressionar o botão SET/CLR
para iniciar o processo de
correspondência do pneu. Deverá
surgir uma mensagem a pedir
aceitação do processo.
