2015 OPEL ZAFIRA C Manual de Instruções (in Portugues)

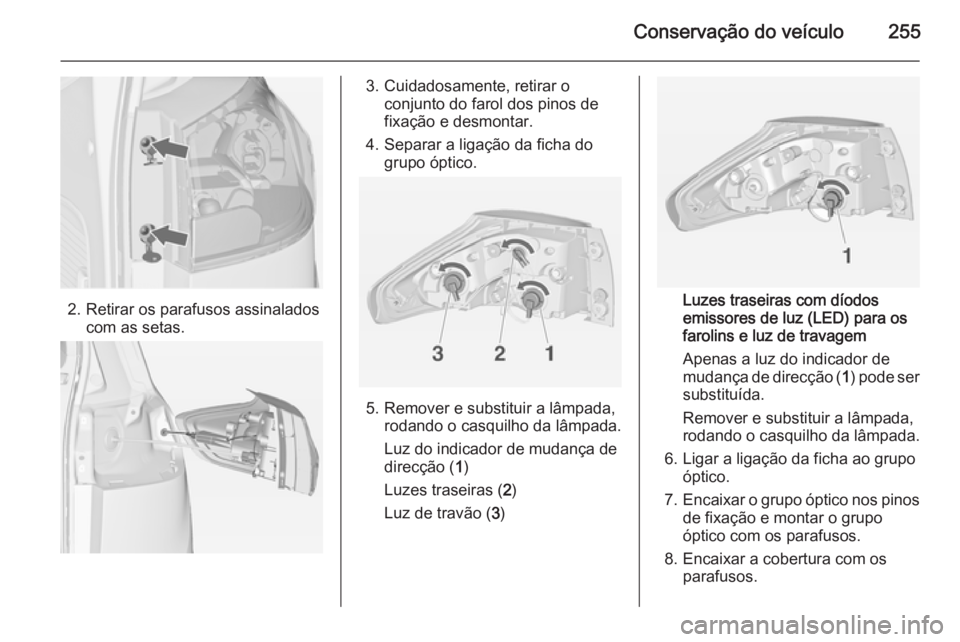

Conservação do veículo255
2. Retirar os parafusos assinaladoscom as setas.
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.
4. Separar a ligação da ficha do grupo óptico.
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)
Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada, rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.

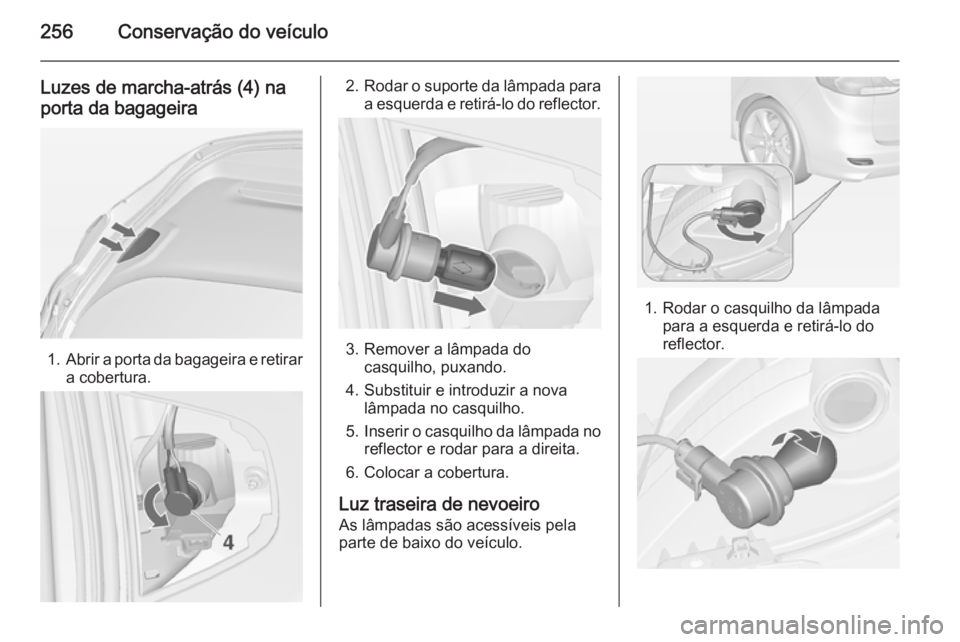

256Conservação do veículo
Luzes de marcha-atrás (4) naporta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.
2. Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.

Conservação do veículo257
2. Remover a lâmpada docasquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas
Ligar a ignição, accionar e verificar
todos os faróis.Indicadores de mudança
de direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

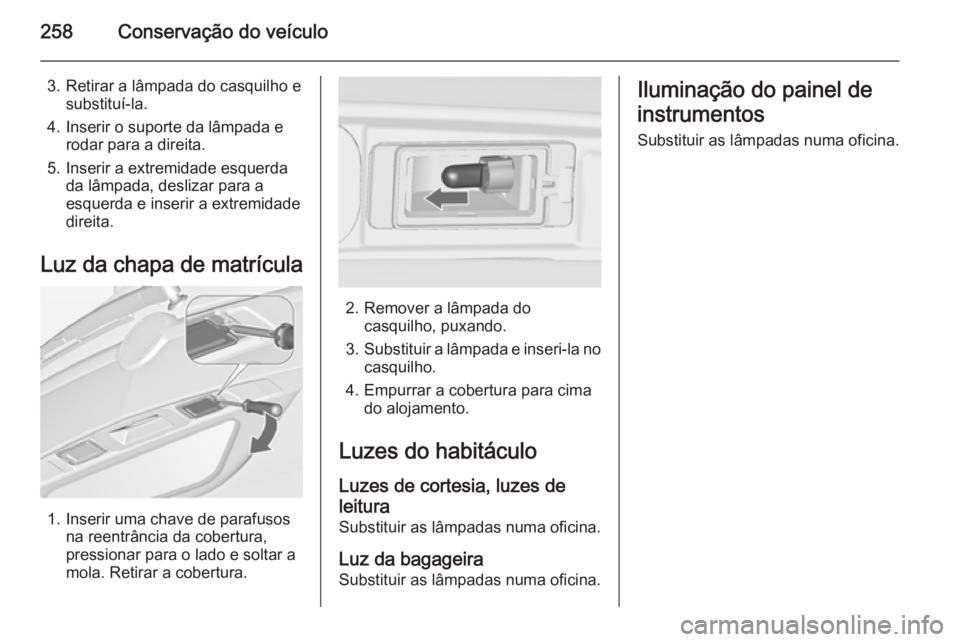

258Conservação do veículo
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola. Retirar a cobertura.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir a lâmpada e inseri-la no
casquilho.
4. Empurrar a cobertura para cima do alojamento.
Luzes do habitáculo
Luzes de cortesia, luzes de
leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel de
instrumentos Substituir as lâmpadas numa oficina.

Conservação do veículo259Instalação eléctricaFusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

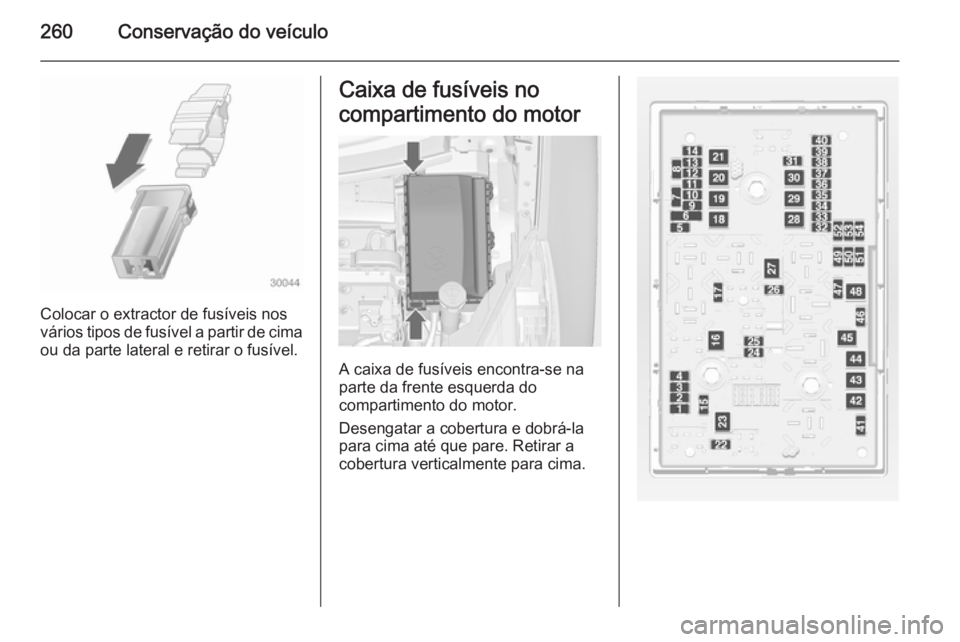

260Conservação do veículo
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo261
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível,
sistema de ignição4Injecção do combustível,
sistema de ignição5–6Aquecimento dos espelhos,
sistema de alarme anti-roubo7Controlo da ventoinha, módulo
de controlo do motor, módulo de controlo da caixa de velocidades8Sensor Lambda, arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Desengate da bagageira12Iluminação dianteira adaptativa,
controlo automático da ilumi‐
naçãoN.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior,
sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central

262Conservação do veículo

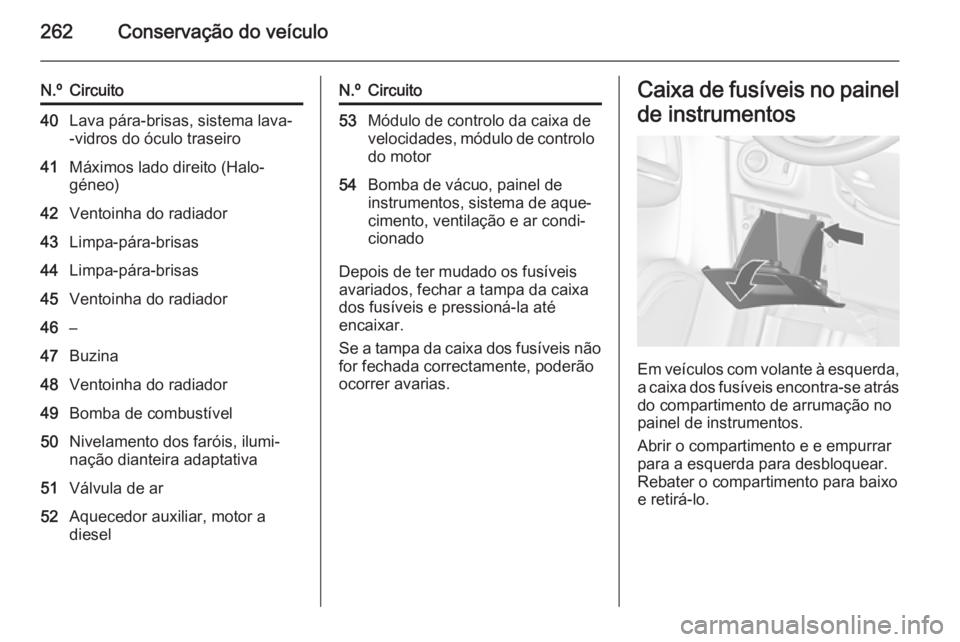

N.ºCircuito40Lava pára-brisas, sistema lava-
-vidros do óculo traseiro41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar, motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades, módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
