Vezetés és üzemeltetés207

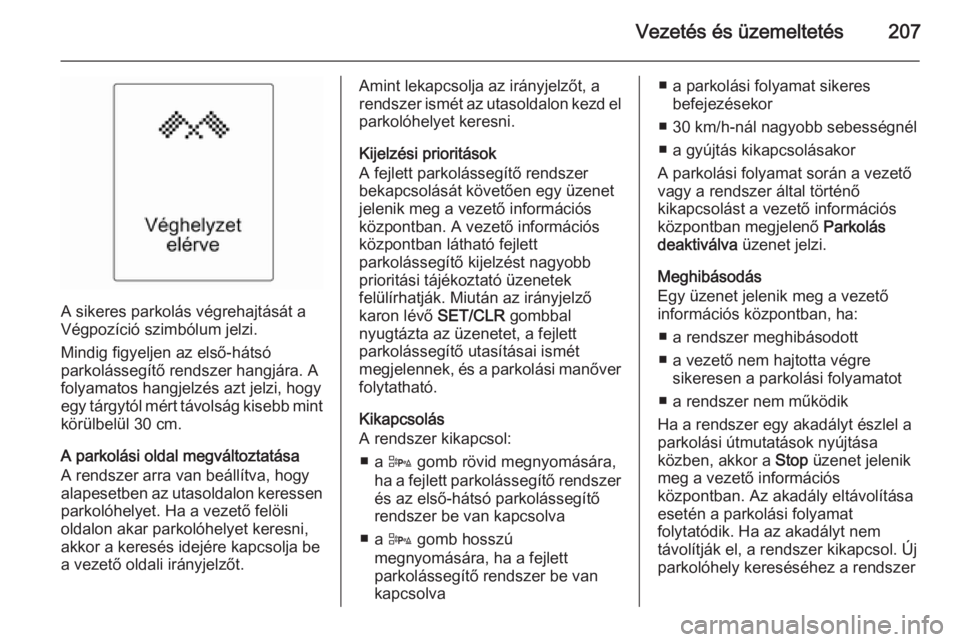

A sikeres parkolás végrehajtását a
Végpozíció szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy alapesetben az utasoldalon keressen parkolóhelyet. Ha a vezető felöli
oldalon akar parkolóhelyet keresni, akkor a keresés idejére kapcsolja bea vezető oldali irányjelzőt.
Amint lekapcsolja az irányjelzőt, a
rendszer ismét az utasoldalon kezd el
parkolóhelyet keresni.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR gombbal
nyugtázta az üzenetet, a fejlett
parkolássegítő utasításai ismét
megjelennek, és a parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
■ a D gomb rövid megnyomására,
ha a fejlett parkolássegítő rendszer és az első-hátsó parkolássegítő
rendszer be van kapcsolva
■ a D gomb hosszú
megnyomására, ha a fejlett
parkolássegítő rendszer be van
kapcsolva■ a parkolási folyamat sikeres befejezésekor
■ 30 km/h-nál nagyobb sebességnél ■ a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs központban megjelenő Parkolás
deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
■ a rendszer meghibásodott
■ a vezető nem hajtotta végre sikeresen a parkolási folyamatot
■ a rendszer nem működik
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez a rendszer

208Vezetés és üzemeltetés
bekapcsolásához, nyomja meg a
D gombot körülbelül
egy másodpercre.
Parkolássegítő rendszerre vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
bekapcsolható és kikapcsolható,
megváltoztatva a beállításokat az
Info-kijelzőn.
A gépkocsi személyre szabása
3 133.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó
parkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer ki van hajtva.
Ha először kapcsol hátramenetbe, a parkolássegítő rendszer észleli a
hátsó szállítórendszert és egy
berregő hangot ad ki. Nyomja meg a

Vezetés és üzemeltetés209
D gombot röviden a
parkolássegítő rendszer
kikapcsolásához.
Megjegyzés
Használat után a fejlett
parkolássegítő rendszer kalibrálást
igényel. Az optimális
parkolássegítéshez, legalább
35 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
■ Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, a B figyelmeztető
szimbólum az adott külső tükörben
nem világít.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer

210Vezetés és üzemeltetés
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 133.
A kikapcsolást a Vezető Információs Központban (DIC) megjelenő üzenet
jelzi.
Észlelési zónák
A rendszer érzékelője egy kb.
3 méteres területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha
előfordul a téves riasztás, aminek az esélye megnő nedves körülményekközött.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal, hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 277.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a Vezető
Információs Központban (DIC).
Kérjen segítséget egy szervizben
folyamatos hiba esetén.Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.

Vezetés és üzemeltetés211
Működés
A kamera a csomagtérajtó
fogantyújába van beszerelve, a
látószöge pedig 130°.
A kamera magas elhelyezkedése
miatt, a kijelzőn látható a hátsó
lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció kikapcsolható a Beállítások menüben az Információs kijelzőn. A
gépkocsi személyre szabása 3 133.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amelyek a fejlett
parkolósegéd hátsó érzékelői által
észlelt tárgyakat jelölik.

212Vezetés és üzemeltetés

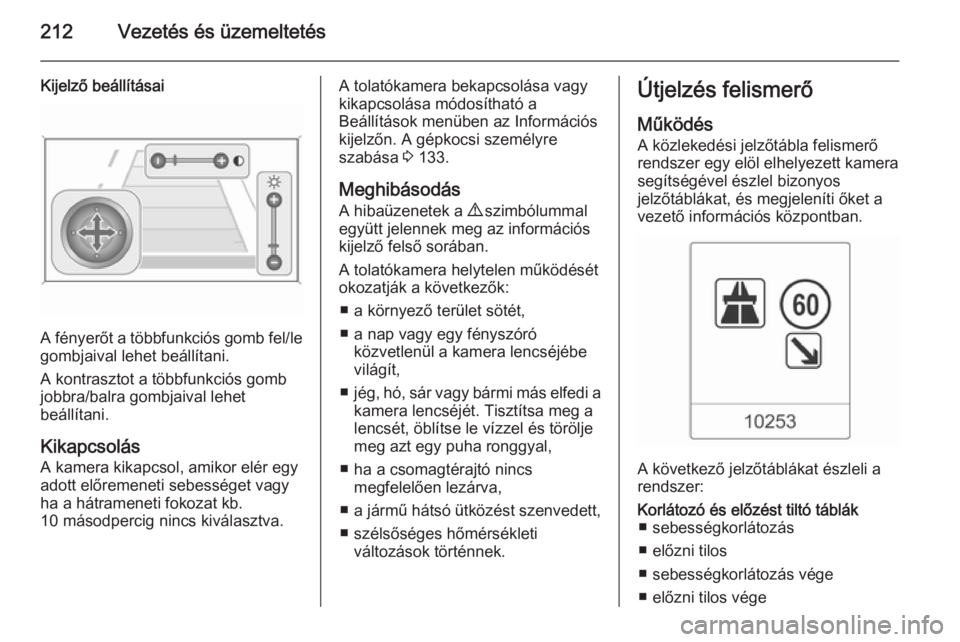

Kijelző beállításai
A fényerőt a többfunkciós gomb fel/le
gombjaival lehet beállítani.
A kontrasztot a többfunkciós gomb
jobbra/balra gombjaival lehet
beállítani.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera bekapcsolása vagy
kikapcsolása módosítható a
Beállítások menüben az Információs
kijelzőn. A gépkocsi személyre
szabása 3 133.
Meghibásodás A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ a környező terület sötét,
■ a nap vagy egy fényszóró közvetlenül a kamera lencséjébe
világít,
■ jég, hó, sár vagy bármi más elfedi a
kamera lencséjét. Tisztítsa meg a lencsét, öblítse le vízzel és törölje
meg azt egy puha ronggyal,
■ ha a csomagtérajtó nincs megfelelően lezárva,
■ a jármű hátsó ütközést szenvedett,
■ szélsőséges hőmérsékleti változások történnek.Útjelzés felismerő
Működés
A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:
Korlátozó és előzést tiltó táblák ■ sebességkorlátozás
■ előzni tilos
■ sebességkorlátozás vége
■ előzni tilos vége

Vezetés és üzemeltetés213

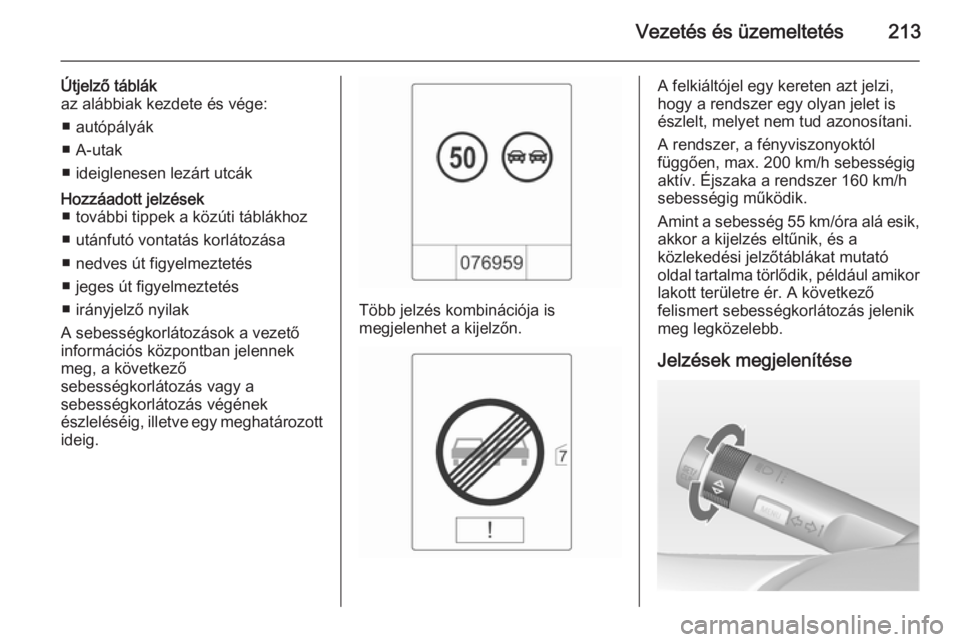

Útjelző táblák
az alábbiak kezdete és vége:
■ autópályák
■ A-utak
■ ideiglenesen lezárt utcákHozzáadott jelzések ■ további tippek a közúti táblákhoz
■ utánfutó vontatás korlátozása
■ nedves út figyelmeztetés
■ jeges út figyelmeztetés
■ irányjelző nyilak
A sebességkorlátozások a vezető
információs központban jelennek
meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
ideig.
Több jelzés kombinációja is
megjelenhet a kijelzőn.
A felkiáltójel egy kereten azt jelzi,
hogy a rendszer egy olyan jelet is
észlelt, melyet nem tud azonosítani.
A rendszer, a fényviszonyoktól
függően, max. 200 km/h sebességig
aktív. Éjszaka a rendszer 160 km/h
sebességig működik.
Amint a sebesség 55 km/óra alá esik,
akkor a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, például amikor
lakott területre ér. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.
Jelzések megjelenítése

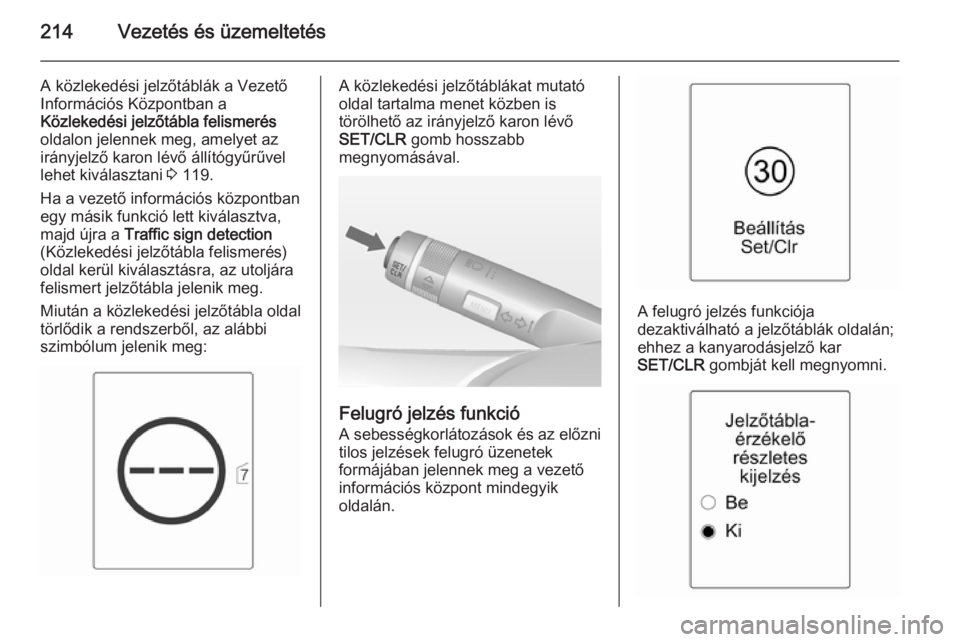

214Vezetés és üzemeltetés
A közlekedési jelzőtáblák a Vezető
Információs Központban a
Közlekedési jelzőtábla felismerés
oldalon jelennek meg, amelyet az
irányjelző karon lévő állítógyűrűvel
lehet kiválasztani 3 119.
Ha a vezető információs központban
egy másik funkció lett kiválasztva,
majd újra a Traffic sign detection
(Közlekedési jelzőtábla felismerés)
oldal kerül kiválasztásra, az utoljára
felismert jelzőtábla jelenik meg.
Miután a közlekedési jelzőtábla oldal
törlődik a rendszerből, az alábbi
szimbólum jelenik meg:A közlekedési jelzőtáblákat mutató
oldal tartalma menet közben is
törölhető az irányjelző karon lévő
SET/CLR gomb hosszabb
megnyomásával.
Felugró jelzés funkció
A sebességkorlátozások és az előzni
tilos jelzések felugró üzenetek
formájában jelennek meg a vezető
információs központ mindegyik
oldalán.
A felugró jelzés funkciója
dezaktiválható a jelzőtáblák oldalán;
ehhez a kanyarodásjelző kar
SET/CLR gombját kell megnyomni.
