2015 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

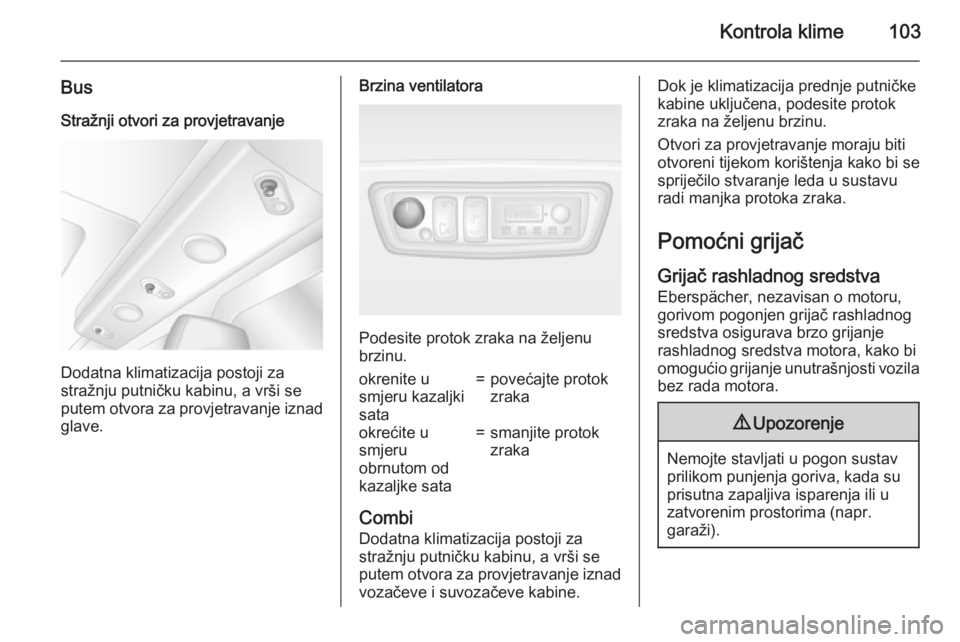

Kontrola klime103
BusStražnji otvori za provjetravanje
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
glave.
Brzina ventilatora
Podesite protok zraka na željenu
brzinu.
okrenite u
smjeru kazaljki
sata=povećajte protok
zrakaokrećite u
smjeru
obrnutom od
kazaljke sata=smanjite protok
zraka
Combi
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
vozačeve i suvozačeve kabine.
Dok je klimatizacija prednje putničke
kabine uključena, podesite protok
zraka na željenu brzinu.
Otvori za provjetravanje moraju biti
otvoreni tijekom korištenja kako bi se
spriječilo stvaranje leda u sustavu
radi manjka protoka zraka.
Pomoćni grijač
Grijač rashladnog sredstva Eberspächer, nezavisan o motoru,gorivom pogonjen grijač rashladnog
sredstva osigurava brzo grijanje
rashladnog sredstva motora, kako bi
omogućio grijanje unutrašnjosti vozila
bez rada motora.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).

104Kontrola klime

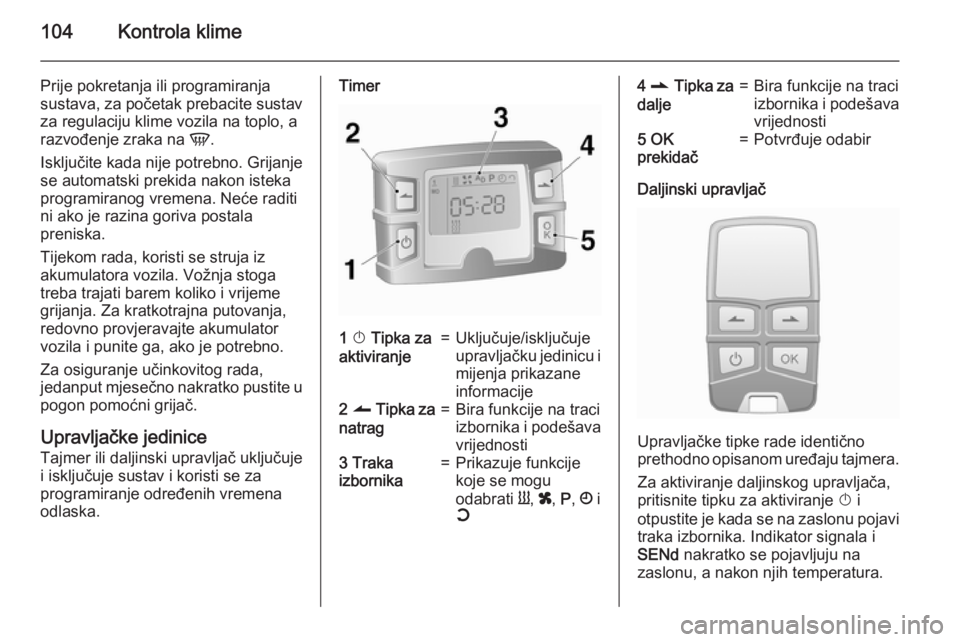

Prije pokretanja ili programiranjasustava, za početak prebacite sustav
za regulaciju klime vozila na toplo, a
razvođenje zraka na V.
Isključite kada nije potrebno. Grijanje
se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice
Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.Timer1 X Tipka za
aktiviranje=Uključuje/isključuje
upravljačku jedinicu i
mijenja prikazane
informacije2 q Tipka za
natrag=Bira funkcije na traci
izbornika i podešava vrijednosti3 Traka
izbornika=Prikazuje funkcije
koje se mogu
odabrati Y, x , P , Ö i
Y4 r Tipka za
dalje=Bira funkcije na traci
izbornika i podešava vrijednosti5 OK
prekidač=Potvrđuje odabir
Daljinski upravljač
Upravljačke tipke rade identično
prethodno opisanom uređaju tajmera.
Za aktiviranje daljinskog upravljača,
pritisnite tipku za aktiviranje X i
otpustite je kada se na zaslonu pojavi
traka izbornika. Indikator signala i
SENd nakratko se pojavljuju na
zaslonu, a nakon njih temperatura.

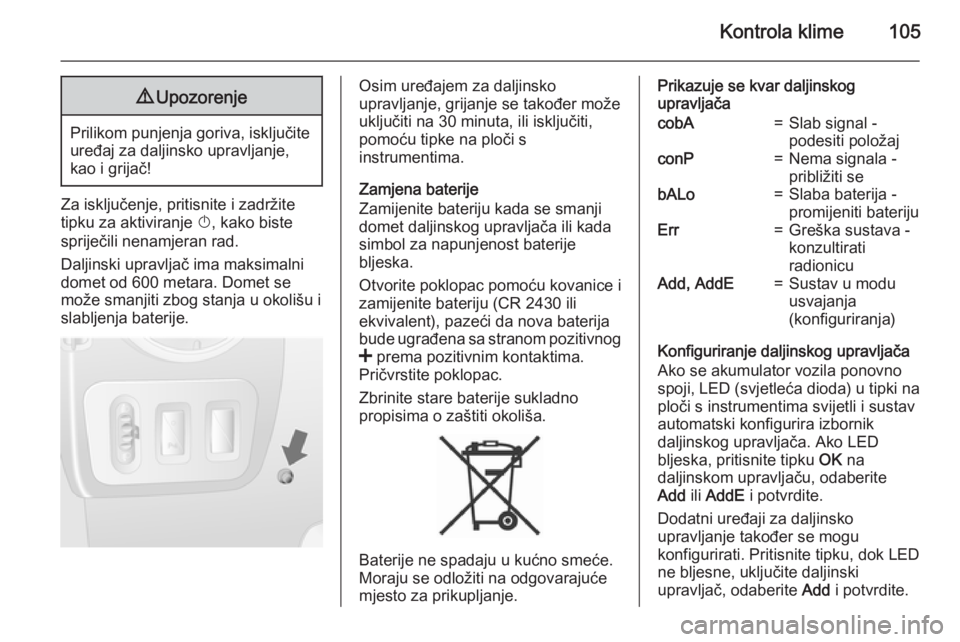

Kontrola klime1059Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!
Za isključenje, pritisnite i zadržite
tipku za aktiviranje X, kako biste
spriječili nenamjeran rad.
Daljinski upravljač ima maksimalni
domet od 600 metara. Domet se
može smanjiti zbog stanja u okolišu i
slabljenja baterije.
Osim uređajem za daljinsko
upravljanje, grijanje se također može
uključiti na 30 minuta, ili isključiti,
pomoću tipke na ploči s
instrumentima.
Zamjena baterije
Zamijenite bateriju kada se smanji domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac pomoću kovanice i
zamijenite bateriju (CR 2430 ili ekvivalent), pazeći da nova baterija
bude ugrađena sa stranom pozitivnog
< prema pozitivnim kontaktima.
Pričvrstite poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Prikazuje se kvar daljinskog
upravljačacobA=Slab signal -
podesiti položajconP=Nema signala -
približiti sebALo=Slaba baterija -
promijeniti baterijuErr=Greška sustava -
konzultirati
radionicuAdd, AddE=Sustav u modu
usvajanja
(konfiguriranja)
Konfiguriranje daljinskog upravljača
Ako se akumulator vozila ponovno
spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako LED
bljeska, pritisnite tipku OK na
daljinskom upravljaču, odaberite
Add ili AddE i potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.

106Kontrola klime

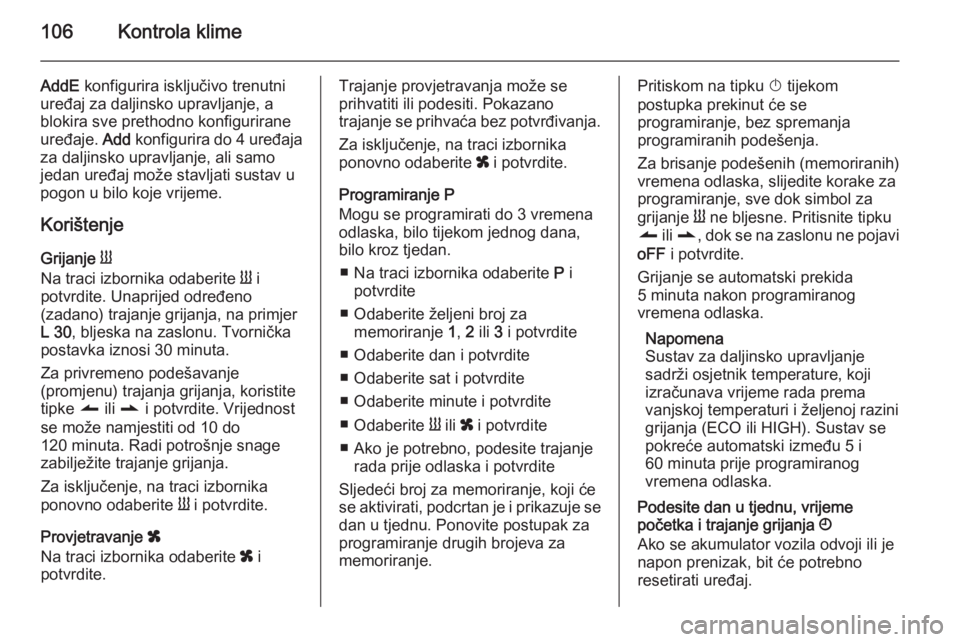

AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do 4 uređaja
za daljinsko upravljanje, ali samo
jedan uređaj može stavljati sustav u
pogon u bilo koje vrijeme.
Korištenje
Grijanje Y
Na traci izbornika odaberite Y i
potvrdite. Unaprijed određeno
(zadano) trajanje grijanja, na primjer
L 30 , bljeska na zaslonu. Tvornička
postavka iznosi 30 minuta.
Za privremeno podešavanje
(promjenu) trajanja grijanja, koristite
tipke q ili r i potvrdite. Vrijednost
se može namjestiti od 10 do 120 minuta. Radi potrošnje snage
zabilježite trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite Y i potvrdite.
Provjetravanje x
Na traci izbornika odaberite x i
potvrdite.Trajanje provjetravanja može se
prihvatiti ili podesiti. Pokazano
trajanje se prihvaća bez potvrđivanja.
Za isključenje, na traci izbornika
ponovno odaberite x i potvrdite.
Programiranje P
Mogu se programirati do 3 vremena
odlaska, bilo tijekom jednog dana,
bilo kroz tjedan.
■ Na traci izbornika odaberite P i
potvrdite
■ Odaberite željeni broj za memoriranje 1, 2 ili 3 i potvrdite
■ Odaberite dan i potvrdite
■ Odaberite sat i potvrdite
■ Odaberite minute i potvrdite
■ Odaberite Y ili x i potvrdite
■ Ako je potrebno, podesite trajanje rada prije odlaska i potvrdite
Sljedeći broj za memoriranje, koji će
se aktivirati, podcrtan je i prikazuje se dan u tjednu. Ponovite postupak za
programiranje drugih brojeva za
memoriranje.Pritiskom na tipku X tijekom
postupka prekinut će se
programiranje, bez spremanja
programiranih podešenja.
Za brisanje podešenih (memoriranih) vremena odlaska, slijedite korake za
programiranje, sve dok simbol za
grijanje Y ne bljesne. Pritisnite tipku
q ili r , dok se na zaslonu ne pojavi
oFF i potvrdite.
Grijanje se automatski prekida
5 minuta nakon programiranog
vremena odlaska.
Napomena
Sustav za daljinsko upravljanje
sadrži osjetnik temperature, koji izračunava vrijeme rada prema
vanjskoj temperaturi i željenoj razini
grijanja (ECO ili HIGH). Sustav se
pokreće automatski između 5 i
60 minuta prije programiranog
vremena odlaska.
Podesite dan u tjednu, vrijeme
početka i trajanje grijanja Ö
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.

Kontrola klime107

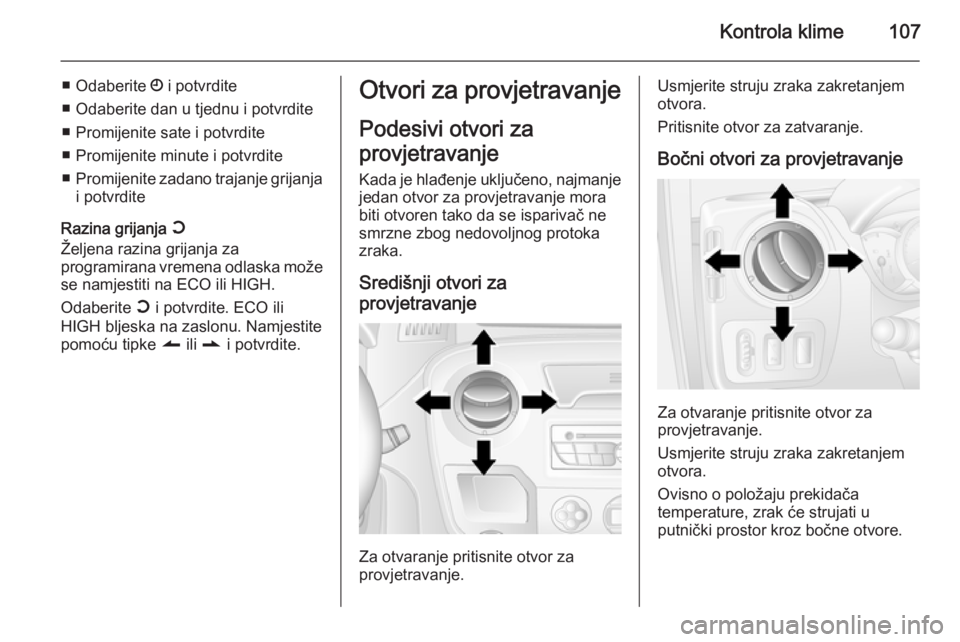

■Odaberite Ö i potvrdite
■ Odaberite dan u tjednu i potvrdite
■ Promijenite sate i potvrdite
■ Promijenite minute i potvrdite
■ Promijenite zadano trajanje grijanja
i potvrdite
Razina grijanja Y
Željena razina grijanja za
programirana vremena odlaska može se namjestiti na ECO ili HIGH.
Odaberite Y i potvrdite. ECO ili
HIGH bljeska na zaslonu. Namjestite
pomoću tipke q ili r i potvrdite.Otvori za provjetravanje
Podesivi otvori za
provjetravanje Kada je hlađenje uključeno, najmanje
jedan otvor za provjetravanje mora
biti otvoren tako da se isparivač ne
smrzne zbog nedovoljnog protoka
zraka.
Središnji otvori za
provjetravanje
Za otvaranje pritisnite otvor za
provjetravanje.
Usmjerite struju zraka zakretanjem
otvora.
Pritisnite otvor za zatvaranje.
Bočni otvori za provjetravanje
Za otvaranje pritisnite otvor za
provjetravanje.
Usmjerite struju zraka zakretanjem
otvora.
Ovisno o položaju prekidača
temperature, zrak će strujati u
putnički prostor kroz bočne otvore.

108Kontrola klime9Upozorenje

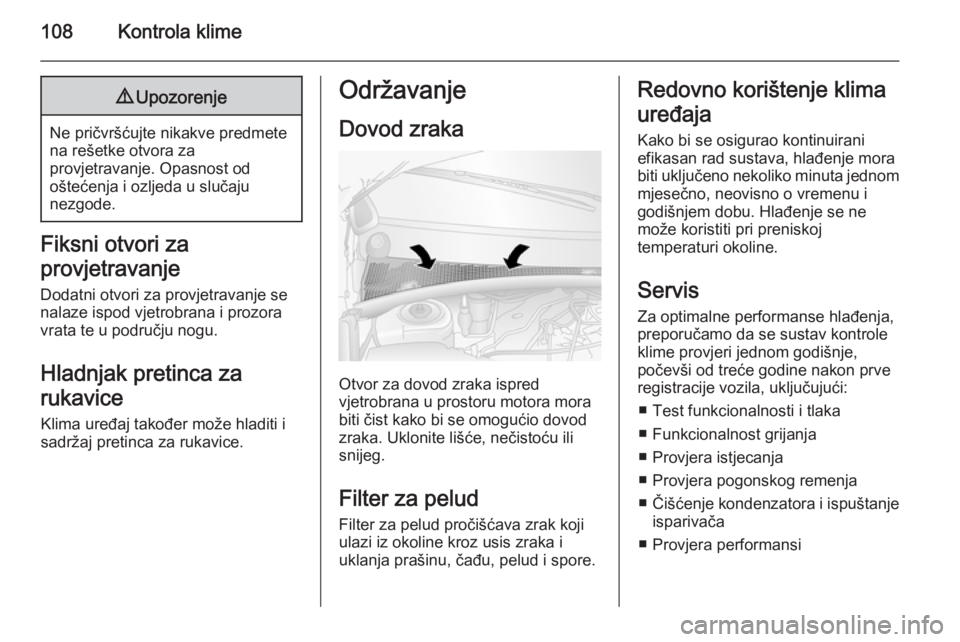

Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.
Hladnjak pretinca za rukavice Klima uređaj također može hladiti i
sadržaj pretinca za rukavice.
Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filter za pelud Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovno korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
ServisZa optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
■ Test funkcionalnosti i tlaka
■ Funkcionalnost grijanja
■ Provjera istjecanja
■ Provjera pogonskog remenja
■ Čišćenje kondenzatora i ispuštanje
isparivača
■ Provjera performansi

Vožnja i rukovanje109Vožnja i rukovanjeSavjeti za vožnju........................109
Pokretanje i rukovanje ...............110
Ispuh motora .............................. 117
Ručni mjenjač ............................ 118
Automatizirani ručni mjenjač ......118
Kočnice ...................................... 122
Sustavi kontrole vožnje ..............124
Sustavi za pomoć vozaču ..........126
Gorivo ........................................ 132
Kuka prikolice ............................ 134
Dodatne funkcije ........................136Savjeti za vožnju
Ekonomična vožnja
ECO način rada
ECO način rada je funkcija koja
optimizira potrošnju goriva. Utječe na snagu, moment i ubrzavanje motora,označavanje promjene brzine,
grijanje, klima uređaj i potrošače električne energije.
AktiviranjePritisnite ECO prekidač. Kontrolni
indikator svijetli nakon aktivacije i
odgovarajuća poruka se prikazuje na
informacijskom centru vozača 3 85.
Za vrijeme vožnje možete privremeno onemogućiti ECO način rada, npr.
kako biste povećali performanse
motora, i to čvrstim pritiskom
papučice gasa.
ECO način rada ponovno se uključuje
nakon što se smanji pritisak na
papučicu gasa.
Deaktiviranje
Ponovno pritisnite ECO tipku.
Kontrolna lampica se gasi.
Kontrola vozilaNemojte se spuštati nizbrdo dokmotor ne radi (osim dok je
uključena funkcija Autostop) U toj situaciji ne rade mnogi sustavi
(primjerice servo kočnica, servo
upravljač). Ovakvim načinom vožnje
ugrožavate sebe i druge. Svi sustavi
djelatni su dok je uključena funkcija

110Vožnja i rukovanje

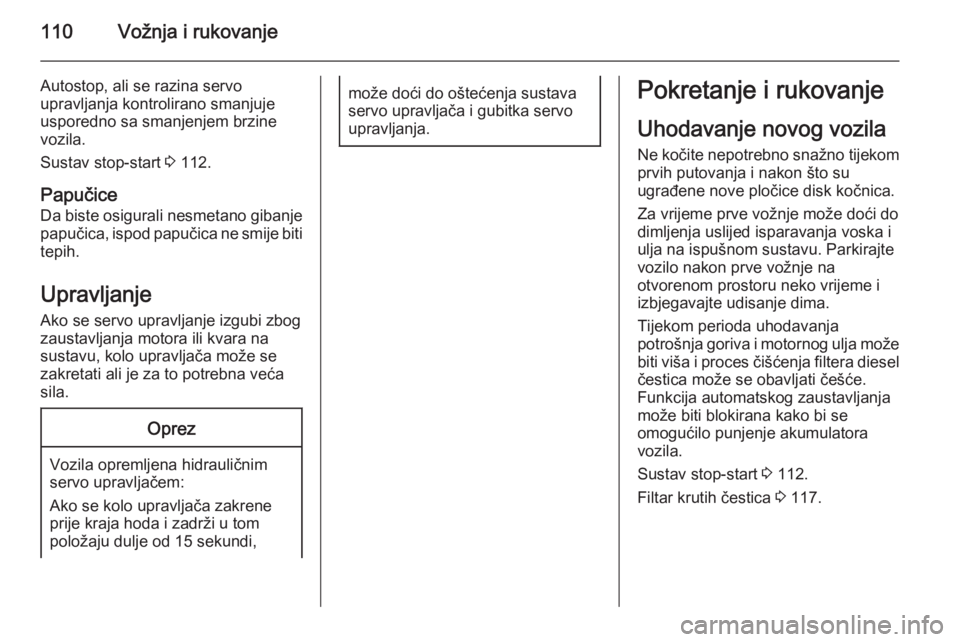

Autostop, ali se razina servo
upravljanja kontrolirano smanjuje
usporedno sa smanjenjem brzine
vozila.
Sustav stop-start 3 112.
Papučice Da biste osigurali nesmetano gibanje
papučica, ispod papučica ne smije biti
tepih.
Upravljanje
Ako se servo upravljanje izgubi zbog
zaustavljanja motora ili kvara na
sustavu, kolo upravljača može se
zakretati ali je za to potrebna veća
sila.Oprez
Vozila opremljena hidrauličnim
servo upravljačem:
Ako se kolo upravljača zakrene
prije kraja hoda i zadrži u tom
položaju dulje od 15 sekundi,
može doći do oštećenja sustava
servo upravljača i gubitka servo
upravljanja.Pokretanje i rukovanje
Uhodavanje novog vozila Ne kočite nepotrebno snažno tijekom
prvih putovanja i nakon što su
ugrađene nove pločice disk kočnica.
Za vrijeme prve vožnje može doći do
dimljenja uslijed isparavanja voska i
ulja na ispušnom sustavu. Parkirajte
vozilo nakon prve vožnje na
otvorenom prostoru neko vrijeme i
izbjegavajte udisanje dima.
Tijekom perioda uhodavanja
potrošnja goriva i motornog ulja može
biti viša i proces čišćenja filtera diesel
čestica može se obavljati češće.
Funkcija automatskog zaustavljanja
može biti blokirana kako bi se
omogućilo punjenje akumulatora
vozila.
Sustav stop-start 3 112.
Filtar krutih čestica 3 117.
