2015 OPEL MOVANO_B Instruksjonsbok

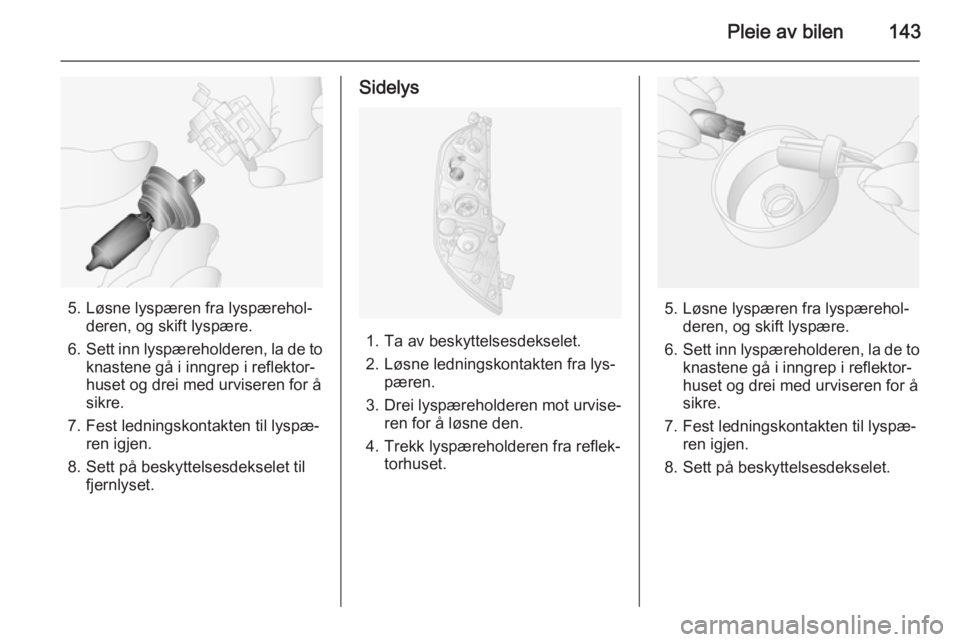

Pleie av bilen143
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet til fjernlyset.
Sidelys
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra lys‐ pæren.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Løsne lyspæren fra lyspærehol‐ deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet.

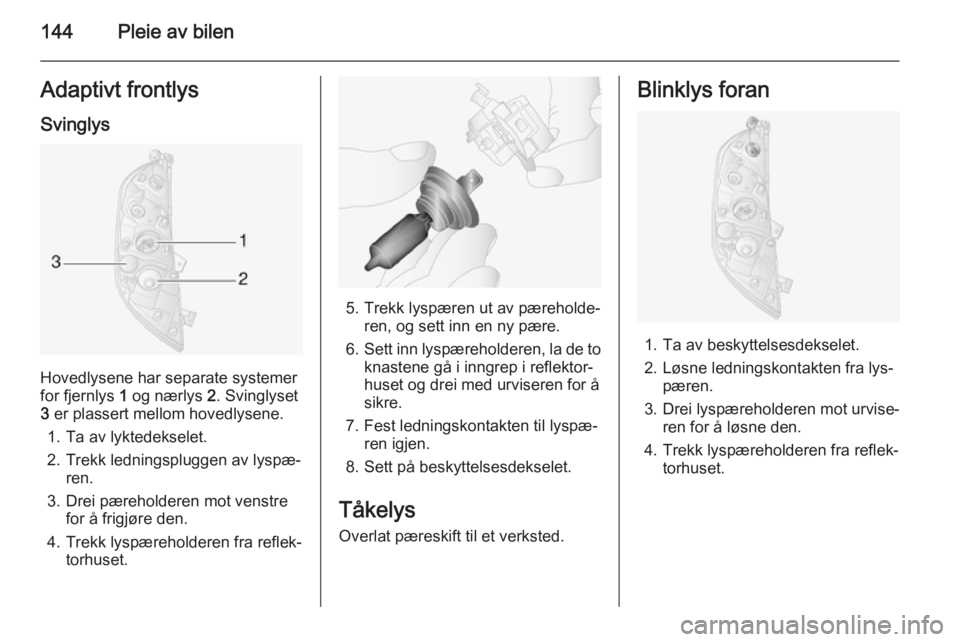

144Pleie av bilenAdaptivt frontlysSvinglys
Hovedlysene har separate systemer
for fjernlys 1 og nærlys 2. Svinglyset
3 er plassert mellom hovedlysene.
1. Ta av lyktedekselet.
2. Trekk ledningspluggen av lyspæ‐ ren.
3. Drei pæreholderen mot venstre for å frigjøre den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.
5. Trekk lyspæren ut av pæreholde‐ren, og sett inn en ny pære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet.
Tåkelys
Overlat pæreskift til et verksted.
Blinklys foran
1. Ta av beskyttelsesdekselet.
2. Løsne ledningskontakten fra lys‐ pæren.
3. Drei lyspæreholderen mot urvise‐ ren for å løsne den.
4. Trekk lyspæreholderen fra reflek‐ torhuset.

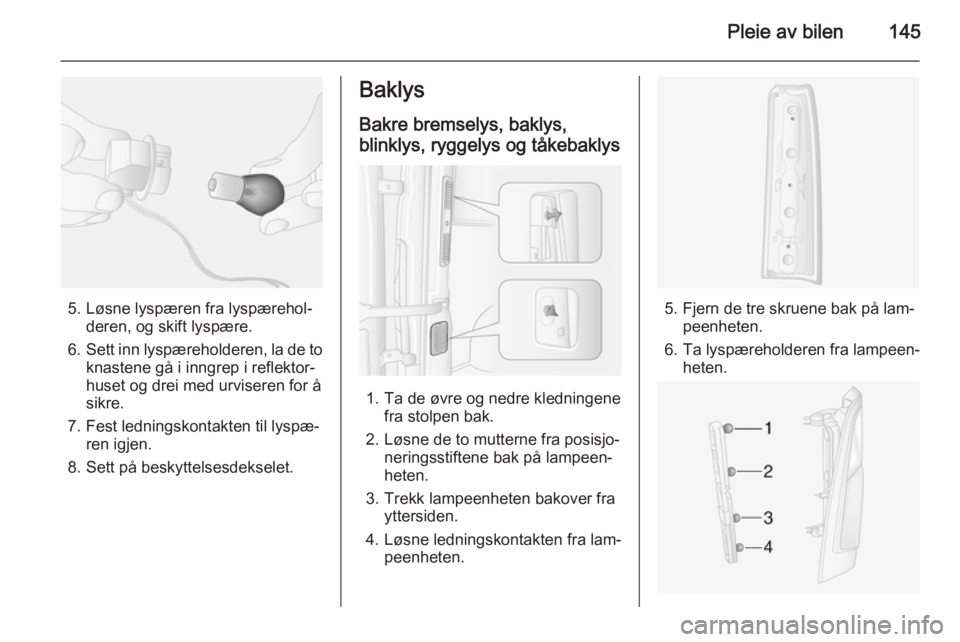

Pleie av bilen145
5. Løsne lyspæren fra lyspærehol‐deren, og skift lyspære.
6. Sett inn lyspæreholderen, la de to
knastene gå i inngrep i reflektor‐
huset og drei med urviseren for å
sikre.
7. Fest ledningskontakten til lyspæ‐ ren igjen.
8. Sett på beskyttelsesdekselet.
Baklys
Bakre bremselys, baklys,
blinklys, ryggelys og tåkebaklys
1. Ta de øvre og nedre kledningene fra stolpen bak.
2. Løsne de to mutterne fra posisjo‐ neringsstiftene bak på lampeen‐heten.
3. Trekk lampeenheten bakover fra yttersiden.
4. Løsne ledningskontakten fra lam‐ peenheten.
5. Fjern de tre skruene bak på lam‐peenheten.
6. Ta lyspæreholderen fra lampeen‐ heten.

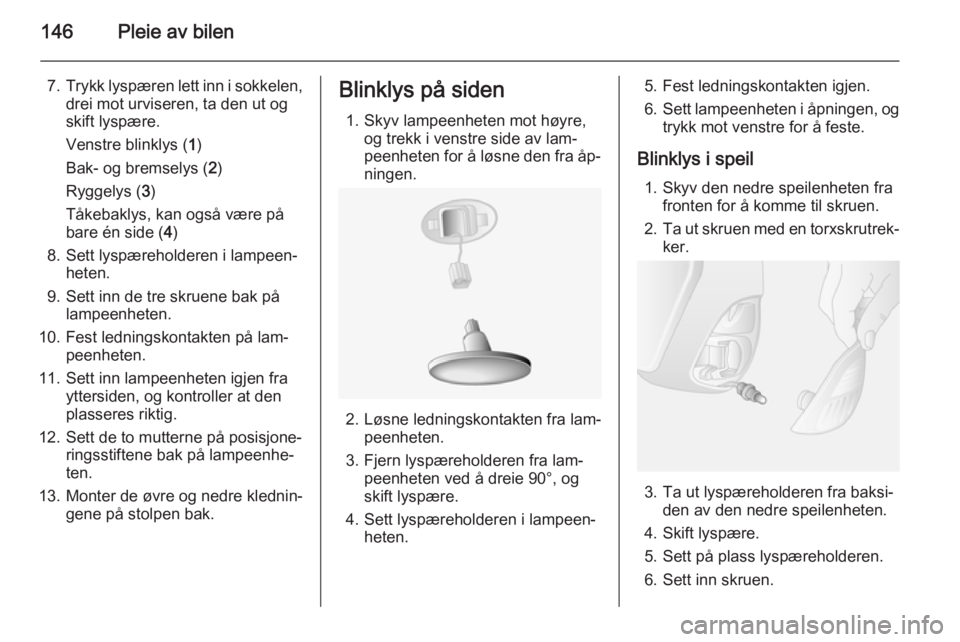

146Pleie av bilen
7.Trykk lyspæren lett inn i sokkelen,
drei mot urviseren, ta den ut og
skift lyspære.
Venstre blinklys ( 1)
Bak- og bremselys ( 2)
Ryggelys ( 3)
Tåkebaklys, kan også være på
bare én side ( 4)
8. Sett lyspæreholderen i lampeen‐ heten.
9. Sett inn de tre skruene bak på lampeenheten.
10. Fest ledningskontakten på lam‐ peenheten.
11. Sett inn lampeenheten igjen fra yttersiden, og kontroller at den
plasseres riktig.
12. Sett de to mutterne på posisjone‐ ringsstiftene bak på lampeenhe‐ten.
13. Monter de øvre og nedre klednin‐ gene på stolpen bak.Blinklys på siden
1. Skyv lampeenheten mot høyre, og trekk i venstre side av lam‐
peenheten for å løsne den fra åp‐ ningen.
2. Løsne ledningskontakten fra lam‐ peenheten.
3. Fjern lyspæreholderen fra lam‐ peenheten ved å dreie 90°, og
skift lyspære.
4. Sett lyspæreholderen i lampeen‐ heten.
5. Fest ledningskontakten igjen.
6. Sett lampeenheten i åpningen, og
trykk mot venstre for å feste.
Blinklys i speil 1. Skyv den nedre speilenheten fra fronten for å komme til skruen.
2. Ta ut skruen med en torxskrutrek‐
ker.
3. Ta ut lyspæreholderen fra baksi‐ den av den nedre speilenheten.
4. Skift lyspære.
5. Sett på plass lyspæreholderen.
6. Sett inn skruen.

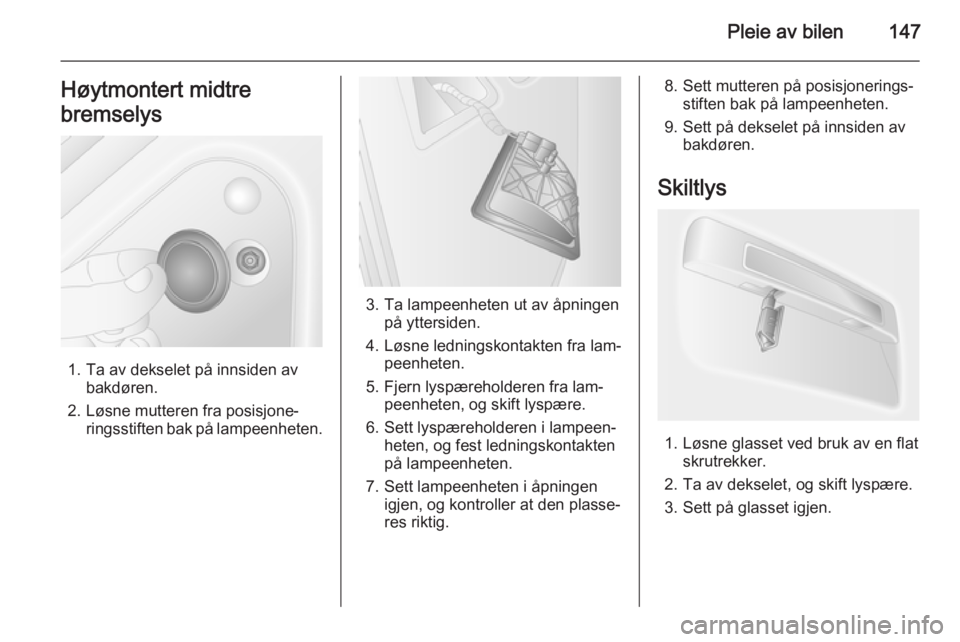

Pleie av bilen147Høytmontert midtre
bremselys
1. Ta av dekselet på innsiden av bakdøren.
2. Løsne mutteren fra posisjone‐ ringsstiften bak på lampeenheten.
3. Ta lampeenheten ut av åpningenpå yttersiden.
4. Løsne ledningskontakten fra lam‐ peenheten.
5. Fjern lyspæreholderen fra lam‐ peenheten, og skift lyspære.
6. Sett lyspæreholderen i lampeen‐ heten, og fest ledningskontakten
på lampeenheten.
7. Sett lampeenheten i åpningen igjen, og kontroller at den plasse‐
res riktig.
8. Sett mutteren på posisjonerings‐ stiften bak på lampeenheten.
9. Sett på dekselet på innsiden av bakdøren.
Skiltlys
1. Løsne glasset ved bruk av en flat skrutrekker.
2. Ta av dekselet, og skift lyspære.
3. Sett på glasset igjen.

148Pleie av bilenInnvendige lys
Kupélys foran
1. Ta av glasset ved bruk av en flat skrutrekker.
2. Skift lyspære.
3. Sett på glasset igjen.
Bagasjeromslys
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten fra lam‐ peenheten.
3. Ta av dekselet, og skift lyspære. 4. Fest ledningskontakten, og sett inn lampeenheten.
Lys i fremre dørkledning
1. Ta av lampeenheten ved bruk av en flat skrutrekker.
2. Ta av glasset på lampeenheten. 3. Skift lyspære, og sett på glasset.4. Sett inn lampeenheten igjen.
Kupélys bak
Overlat pæreskift til et verksted.
Hanskeromslys
Overlat pæreskift til et verksted.

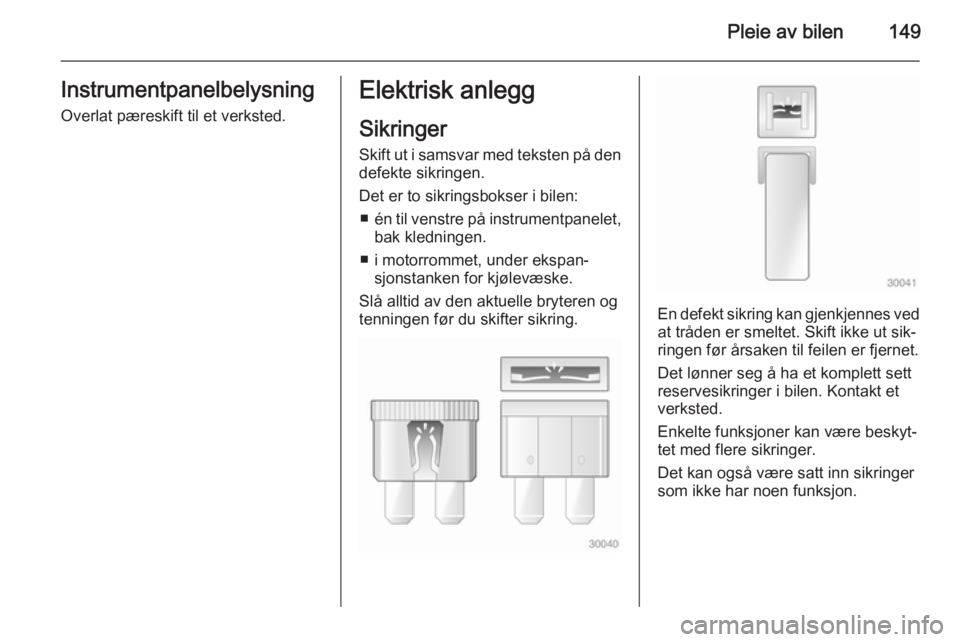

Pleie av bilen149Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ■ én til venstre på instrumentpanelet,
bak kledningen.
■ i motorrommet, under ekspan‐ sjonstanken for kjølevæske.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved
at tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Det lønner seg å ha et komplett sett
reservesikringer i bilen. Kontakt et
verksted.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

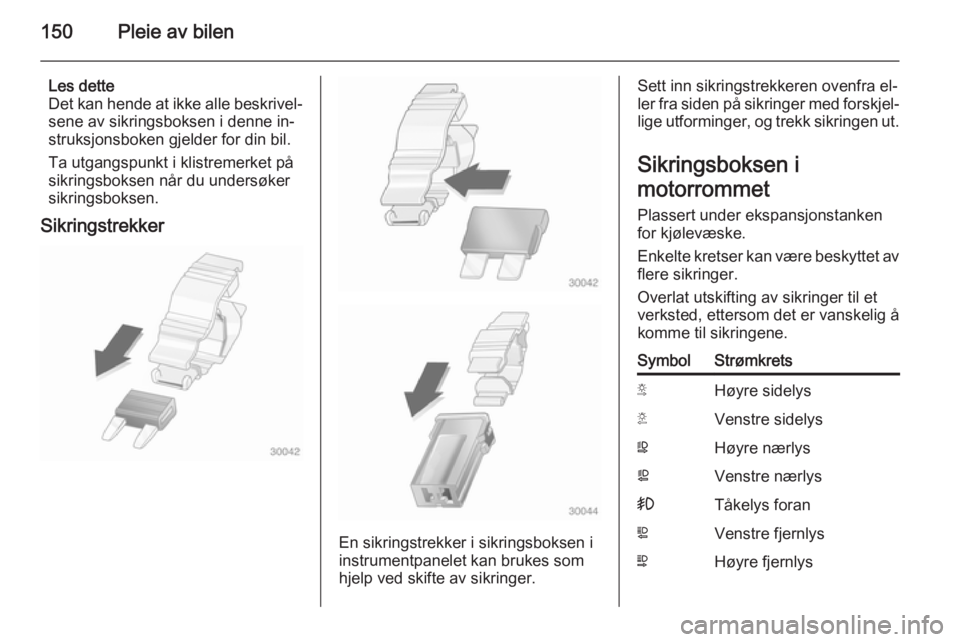

150Pleie av bilen
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne in‐
struksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.
Sikringstrekker
En sikringstrekker i sikringsboksen i
instrumentpanelet kan brukes som
hjelp ved skifte av sikringer.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet Plassert under ekspansjonstanken
for kjølevæske.
Enkelte kretser kan være beskyttet av
flere sikringer.
Overlat utskifting av sikringer til et
verksted, ettersom det er vanskelig å
komme til sikringene.SymbolStrømkretsSHøyre sidelysTVenstre sidelysWHøyre nærlysaVenstre nærlys>Tåkelys foranLVenstre fjernlysNHøyre fjernlys
