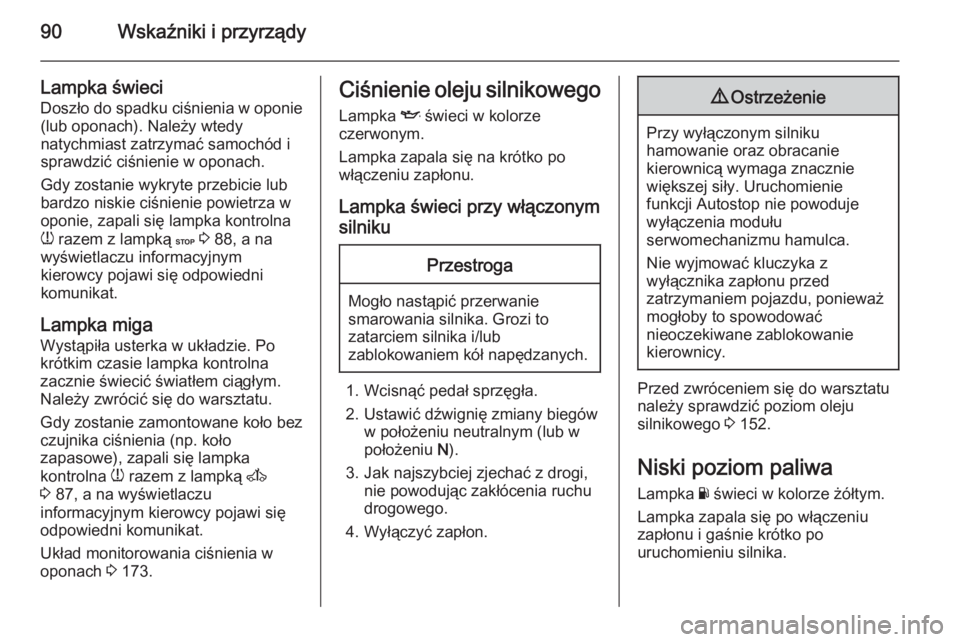

90Wskaźniki i przyrządy
Lampka świeci
Doszło do spadku ciśnienia w oponie (lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Gdy zostanie wykryte przebicie lub
bardzo niskie ciśnienie powietrza w
oponie, zapali się lampka kontrolna
w razem z lampką C 3 88, a na
wyświetlaczu informacyjnym
kierowcy pojawi się odpowiedni
komunikat.
Lampka miga Wystąpiła usterka w układzie. Pokrótkim czasie lampka kontrolna
zacznie świecić światłem ciągłym.
Należy zwrócić się do warsztatu.
Gdy zostanie zamontowane koło bez
czujnika ciśnienia (np. koło
zapasowe), zapali się lampka
kontrolna w razem z lampką A
3 87, a na wyświetlaczu
informacyjnym kierowcy pojawi się odpowiedni komunikat.
Układ monitorowania ciśnienia w
oponach 3 173.Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się na krótko po
włączeniu zapłonu.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 152.
Niski poziom paliwa Lampka Y świeci w kolorze żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.

128Prowadzenie i użytkowanieGazy spalinowe9Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr cząstek stałych przy
silniku wysokoprężnym Filtr ten usuwa szkodliwe cząstki stałe
ze spalin. Wyposażony jest w funkcję
automatycznego czyszczenia, która
uaktywnia się samoczynnie podczas
jazdy bez podania jakiejkolwiek
informacji. Czyszczenie odbywa się
okresowo przez spalenie cząstek
sadzy w wysokiej temperaturze.
Czyszczenie jest wykonywane
automatycznie, a pojawiające się w
jego trakcie zapachy oraz dym są
normalnym zjawiskiem.
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest możliwe.
Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to wskazane przez
zapalenie lampki kontrolnej A 3 87.
Należy niezwłocznie skorzystać z pomocy warsztatu.
Katalizator Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Stosowanie paliw
niespełniających norm opisanych na stronach 3 145 i 3 202 może
doprowadzić do uszkodzenia
katalizatora lub podzespołów
elektronicznych.
Niespalone w pełni paliwo może
przegrzać i uszkodzić katalizator.
Z tego względu należy unikać zbyt długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem, nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można
kontynuować jazdę, ale jedynie przez krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.

134Prowadzenie i użytkowanie
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 186.
W przypadku gdy przyczyną usterki nie jest rozładowanie akumulatora
pojazdu należy zwrócić się o pomoc
do warsztatu.
Jeśli nie można wybrać położenia
neutralnego, samochód można
wyłącznie odholować z uniesionymi
kołami napędowymi 3 189.
Holowanie awaryjne 3 189.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 88.Układ ABS
Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć
poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Lampka kontrolna u 3 88.
Usterka Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
informacyjnym kierowcy, występuje
usterka w układzie ABS. Układ

136Prowadzenie i użytkowanie
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Hill Start Assist System zapobiega stoczeniu się
pojazdu podczas ruszania na
wzniesieniach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
Gdy włączona jest funkcja Autostop,
system Hill Start Assist jest
nieaktywny.
System stop-start 3 122.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) stanowi
część układu stabilizacji toru jazdy
(ESP® Plus
), który w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon, poprzez
zapobieganie ślizganiu się kół
napędowych.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Układ kontroli trakcji jest gotowy do
pracy zaraz po włączeniu zapłonu i
zgaśnięciu lampki kontrolnej b na
zestawie wskaźników.
Kontrolka b miga, gdy układ kontroli
trakcji się uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 89.
Wyłączanie

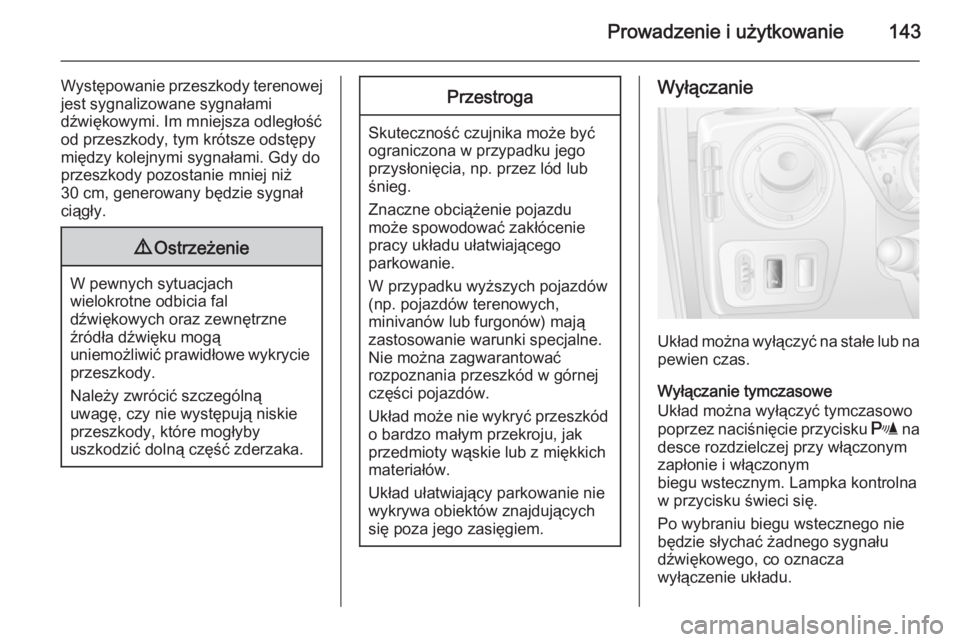

Prowadzenie i użytkowanie143
Występowanie przeszkody terenowej
jest sygnalizowane sygnałami
dźwiękowymi. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
30 cm, generowany będzie sygnał
ciągły.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność czujnika może być
ograniczona w przypadku jego
przysłonięcia, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykryć przeszkód o bardzo małym przekroju, jak
przedmioty wąskie lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
wykrywa obiektów znajdujących
się poza jego zasięgiem.
Wyłączanie
Układ można wyłączyć na stałe lub na
pewien czas.
Wyłączanie tymczasowe
Układ można wyłączyć tymczasowo
poprzez naciśnięcie przycisku r na
desce rozdzielczej przy włączonym zapłonie i włączonym
biegu wstecznym. Lampka kontrolna w przycisku świeci się.
Po wybraniu biegu wstecznego nie
będzie słychać żadnego sygnału
dźwiękowego, co oznacza
wyłączenie układu.

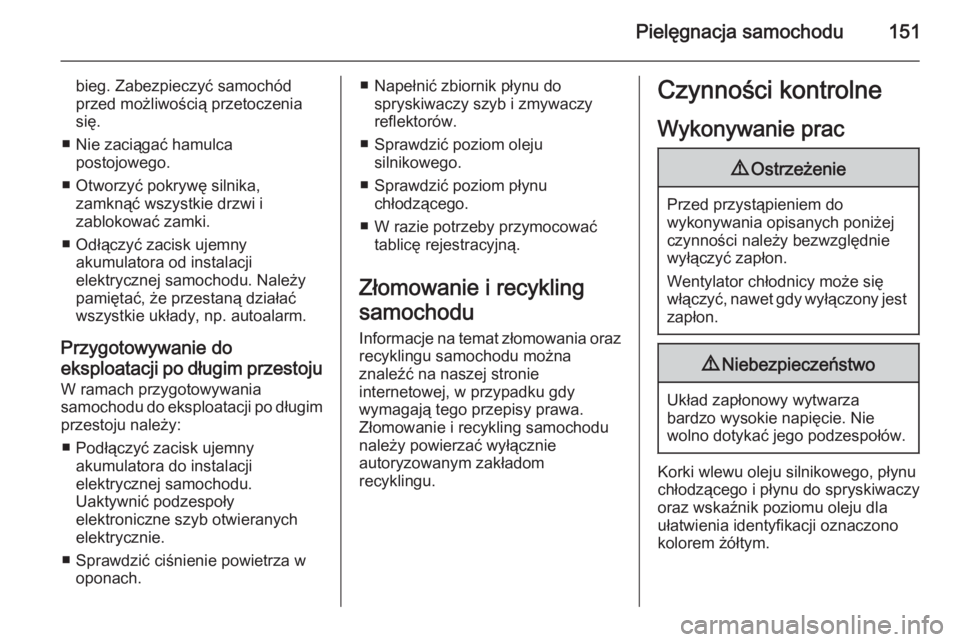

Pielęgnacja samochodu151
bieg. Zabezpieczyć samochód
przed możliwością przetoczenia
się.
■ Nie zaciągać hamulca postojowego.
■ Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
■ Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.
Przygotowywanie do
eksploatacji po długim przestoju W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
■ Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
■ Sprawdzić ciśnienie powietrza w oponach.■ Napełnić zbiornik płynu dospryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić poziom oleju silnikowego.
■ Sprawdzić poziom płynu chłodzącego.
■ W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling
samochodu Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej, w przypadku gdy
wymagają tego przepisy prawa.
Złomowanie i recykling samochodu
należy powierzać wyłącznie
autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.
9 Niebezpieczeństwo
Układ zapłonowy wytwarza
bardzo wysokie napięcie. Nie
wolno dotykać jego podzespołów.
Korki wlewu oleju silnikowego, płynu chłodzącego i płynu do spryskiwaczy
oraz wskaźnik poziomu oleju dla ułatwienia identyfikacji oznaczono
kolorem żółtym.

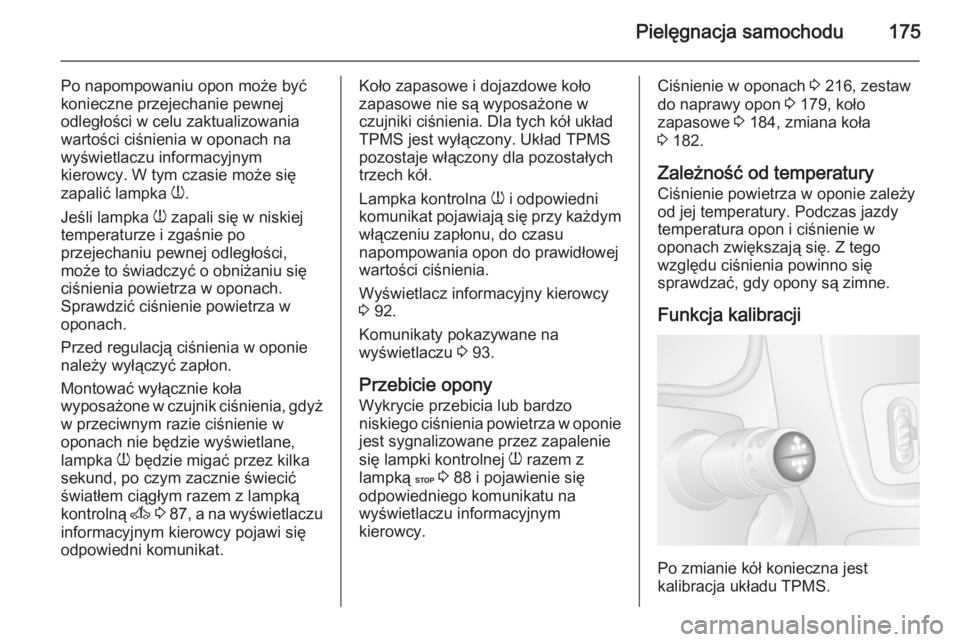

Pielęgnacja samochodu175
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może się
zapalić lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w
oponach.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane,
lampka w będzie migać przez kilka
sekund, po czym zacznie świecić
światłem ciągłym razem z lampką
kontrolną A 3 87 , a na wyświetlaczu
informacyjnym kierowcy pojawi się odpowiedni komunikat.Koło zapasowe i dojazdowe koło zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
TPMS jest wyłączony. Układ TPMS
pozostaje włączony dla pozostałych
trzech kół.
Lampka kontrolna w i odpowiedni
komunikat pojawiają się przy każdym
włączeniu zapłonu, do czasu
napompowania opon do prawidłowej
wartości ciśnienia.
Wyświetlacz informacyjny kierowcy
3 92.
Komunikaty pokazywane na
wyświetlaczu 3 93.
Przebicie opony Wykrycie przebicia lub bardzo
niskiego ciśnienia powietrza w oponie
jest sygnalizowane przez zapalenie
się lampki kontrolnej w razem z
lampką C 3 88 i pojawienie się
odpowiedniego komunikatu na
wyświetlaczu informacyjnym
kierowcy.Ciśnienie w oponach 3 216, zestaw
do naprawy opon 3 179, koło
zapasowe 3 184, zmiana koła
3 182.
Zależność od temperatury Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się. Z tego
względu ciśnienia powinno się
sprawdzać, gdy opony są zimne.
Funkcja kalibracji
Po zmianie kół konieczna jest
kalibracja układu TPMS.

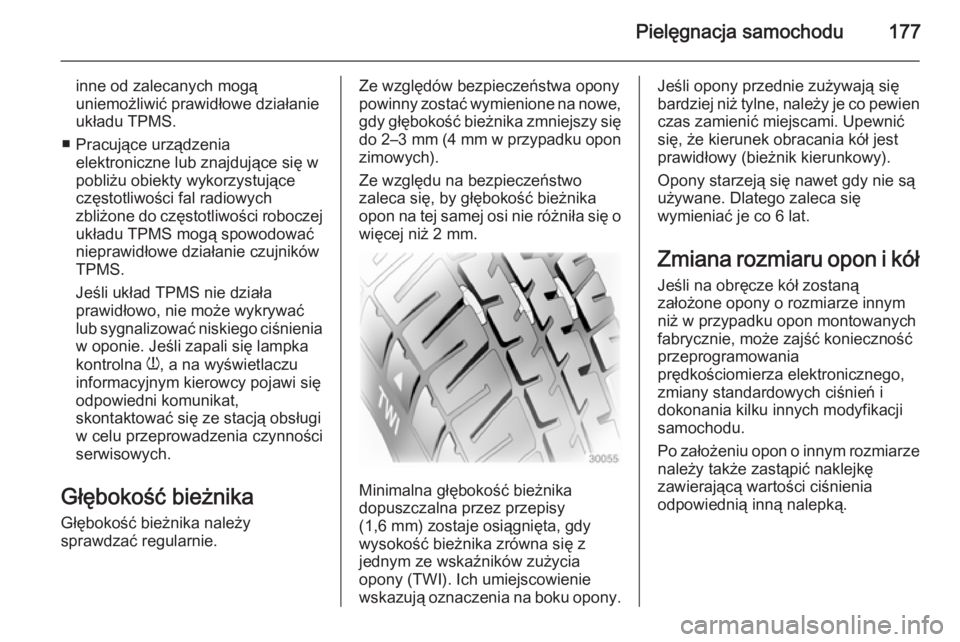

Pielęgnacja samochodu177
inne od zalecanych mogą
uniemożliwić prawidłowe działanie
układu TPMS.
■ Pracujące urządzenia elektroniczne lub znajdujące się w
pobliżu obiekty wykorzystujące
częstotliwości fal radiowych
zbliżone do częstotliwości roboczej
układu TPMS mogą spowodować
nieprawidłowe działanie czujników
TPMS.
Jeśli układ TPMS nie działa
prawidłowo, nie może wykrywać
lub sygnalizować niskiego ciśnienia
w oponie. Jeśli zapali się lampka
kontrolna w, a na wyświetlaczu
informacyjnym kierowcy pojawi się
odpowiedni komunikat,
skontaktować się ze stacją obsługi
w celu przeprowadzenia czynności
serwisowych.
Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe,
gdy głębokość bieżnika zmniejszy się do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o
więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie zużywają się
bardziej niż tylne, należy je co pewien czas zamienić miejscami. Upewnić
się, że kierunek obracania kół jest
prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.
Po założeniu opon o innym rozmiarze należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.
