Nega vozila175

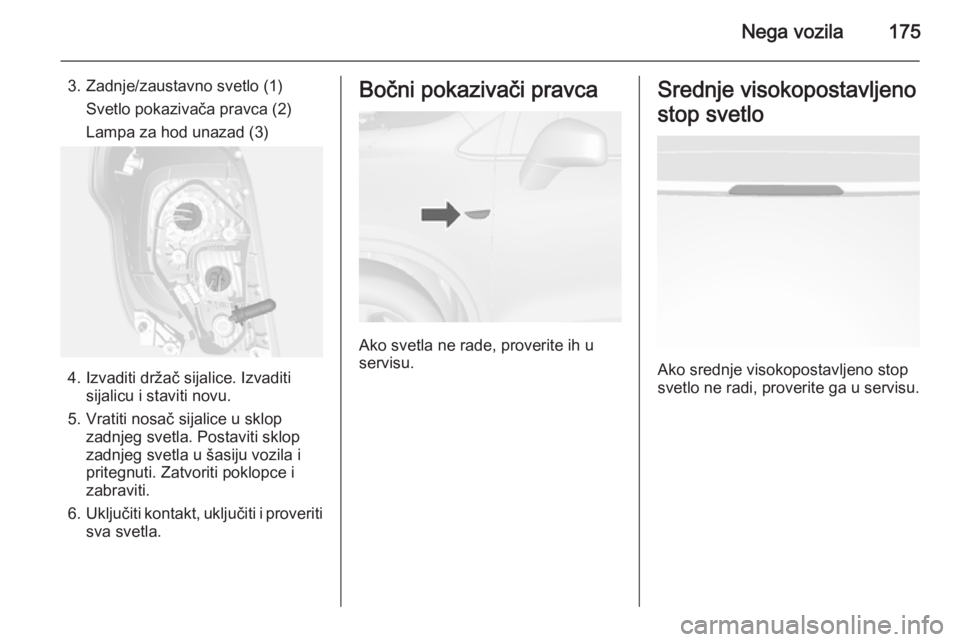

3. Zadnje/zaustavno svetlo (1)Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Vratiti nosač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.
Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.

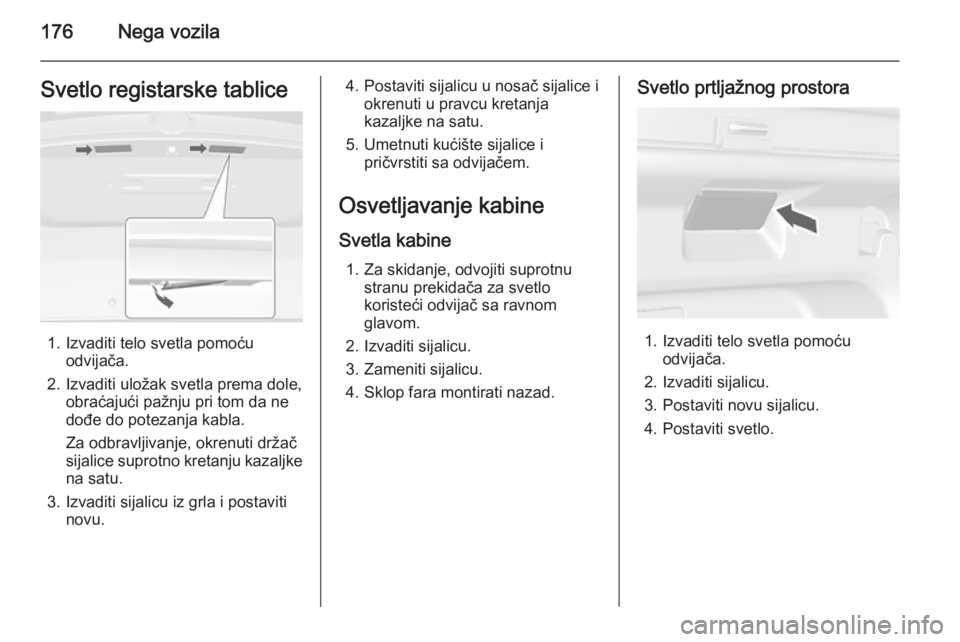

176Nega vozilaSvetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.

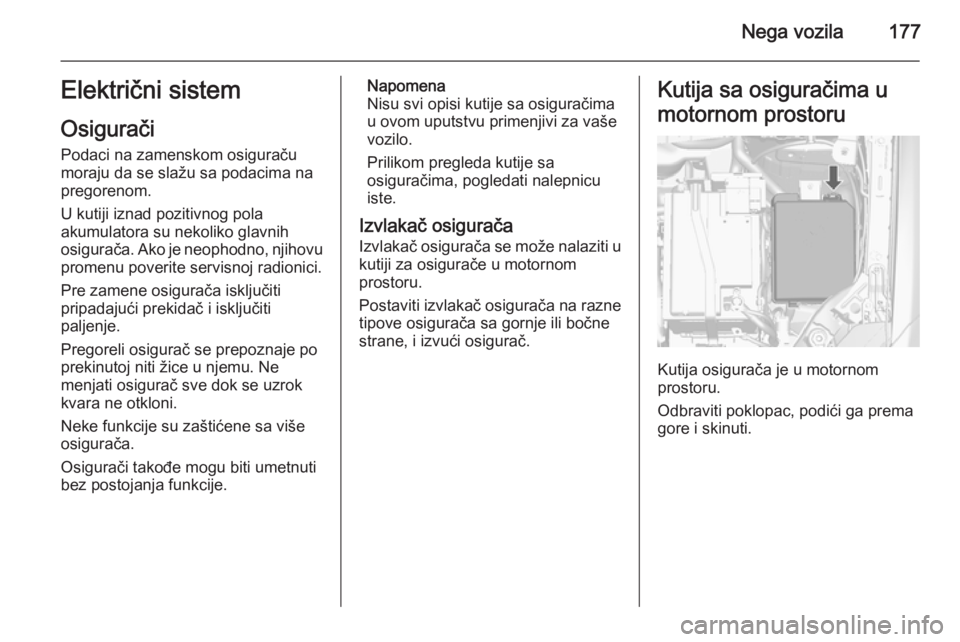

Nega vozila177Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu
promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.

178Nega vozila

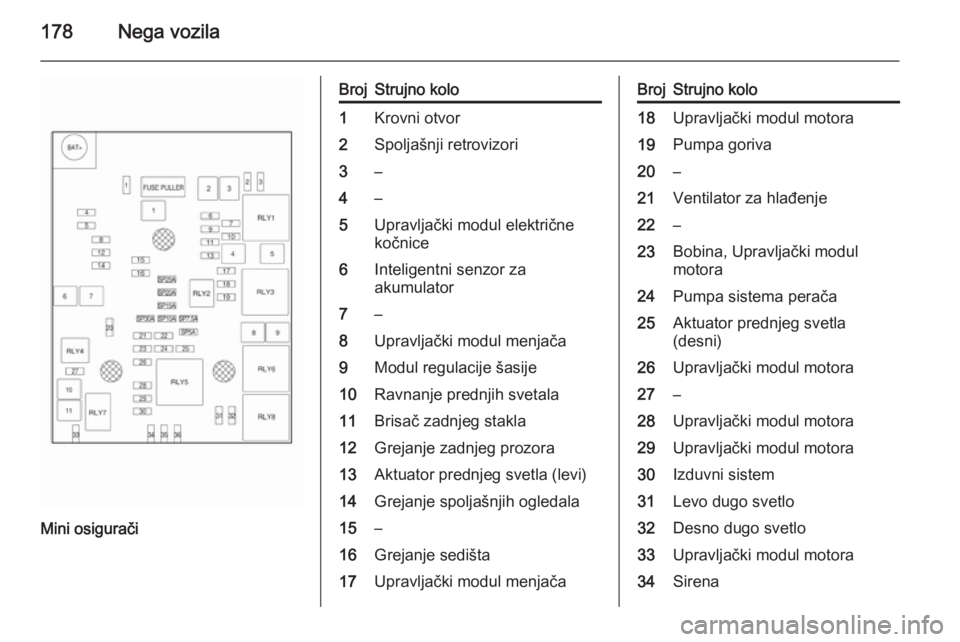

Mini osigurači
BrojStrujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9Modul regulacije šasije10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBrojStrujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina, Upravljački modul
motora24Pumpa sistema perača25Aktuator prednjeg svetla
(desni)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Izduvni sistem31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena

Nega vozila179

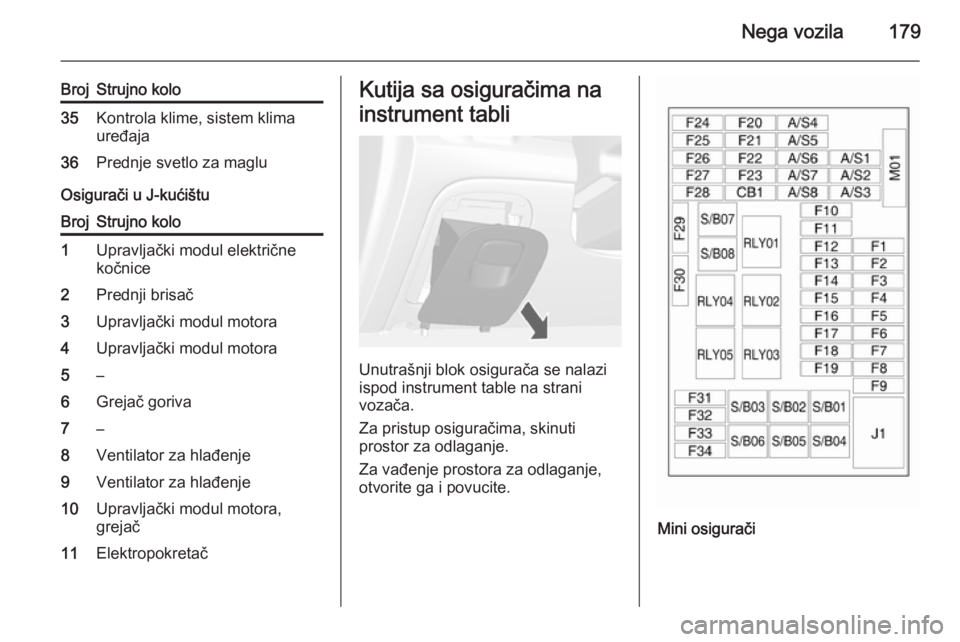

BrojStrujno kolo35Kontrola klime, sistem klima
uređaja36Prednje svetlo za maglu
Osigurači u J-kućištu
BrojStrujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Upravljački modul motora4Upravljački modul motora5–6Grejač goriva7–8Ventilator za hlađenje9Ventilator za hlađenje10Upravljački modul motora,
grejač11ElektropokretačKutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači

180Nega vozila
Br.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Brave na vratima10Sigurnosni dijagnostički modul11Brave na vratima12Upravljanje klima sistemom13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje o napuštanju
saobraćajne trake, Unutrašnji
retrovizor16Adaptivno prednje osvetljavanjeBr.Strujno kolo17Pobuđivač električno
upravljanog prozora18Senzor za kišu19Rezervni20Upravljač21Upravljački modul menjača22Upaljač za cigarete23Rezervni24Rezervni25Rezervni26Displej27Instrument tabla28Adaptivno prednje osvetljavanje29Rezervni30Rezervni31Instrument tabla32Infotainment, pomoćni, utičnicaBr.Strujno kolo33Displej Infotainment sistema34Onstar UHP/DAB
S/B osigurači
Br.Strujno kolo01Rezervni02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režim06Rezervni07Rezervni08Rezervni

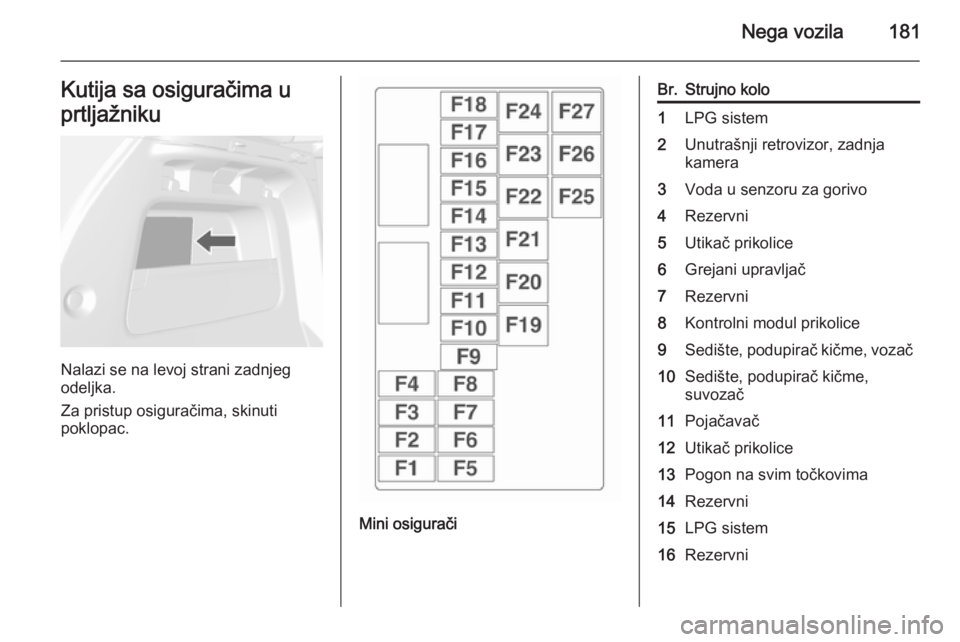

Nega vozila181Kutija sa osiguračima u
prtljažniku
Nalazi se na levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.
Mini osigurači
Br.Strujno kolo1LPG sistem2Unutrašnji retrovizor, zadnja
kamera3Voda u senzoru za gorivo4Rezervni5Utikač prikolice6Grejani upravljač7Rezervni8Kontrolni modul prikolice9Sedište, podupirač kičme, vozač10Sedište, podupirač kičme,
suvozač11Pojačavač12Utikač prikolice13Pogon na svim točkovima14Rezervni15LPG sistem16Rezervni

182Nega vozila

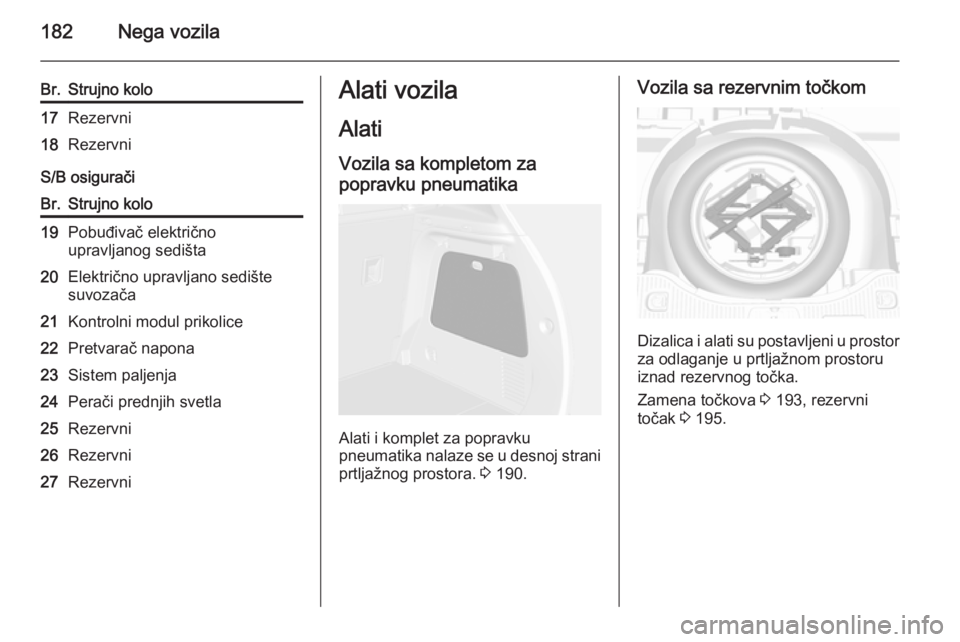

Br.Strujno kolo17Rezervni18Rezervni
S/B osigurači
Br.Strujno kolo19Pobuđivač električno
upravljanog sedišta20Električno upravljano sedište
suvozača21Kontrolni modul prikolice22Pretvarač napona23Sistem paljenja24Perači prednjih svetla25Rezervni26Rezervni27RezervniAlati vozila
Alati
Vozila sa kompletom za
popravku pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora. 3 190.
Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 193, rezervni
točak 3 195.
