2015 OPEL MOKKA Sürücü El Kitabı (in Turkish)

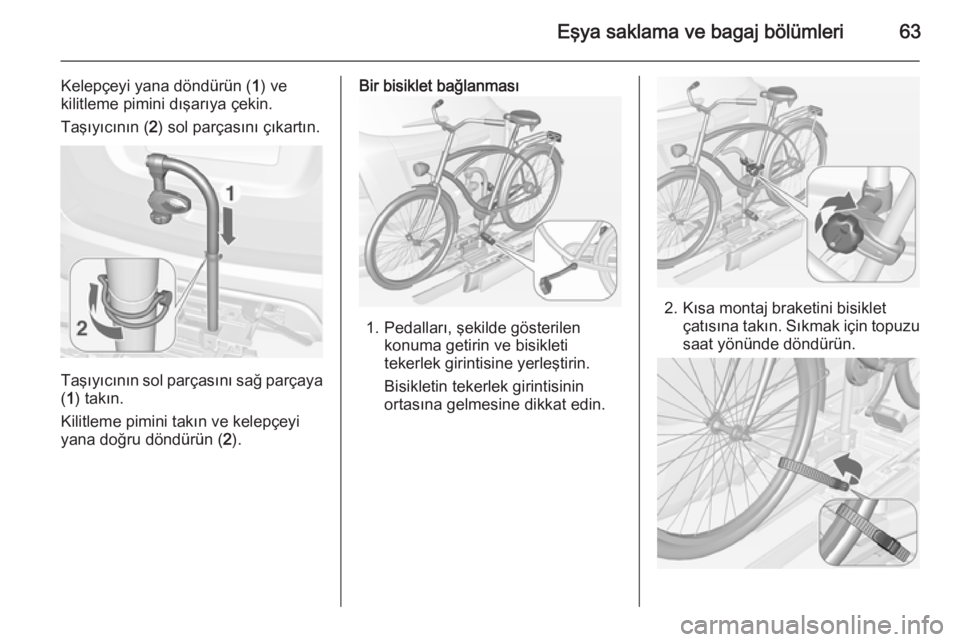

Eşya saklama ve bagaj bölümleri63
Kelepçeyi yana döndürün (1) ve
kilitleme pimini dışarıya çekin.
Taşıyıcının ( 2) sol parçasını çıkartın.
Taşıyıcının sol parçasını sağ parçaya
( 1 ) takın.
Kilitleme pimini takın ve kelepçeyi
yana doğru döndürün ( 2).
Bir bisiklet bağlanması
1. Pedalları, şekilde gösterilen
konuma getirin ve bisikleti
tekerlek girintisine yerleştirin.
Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.

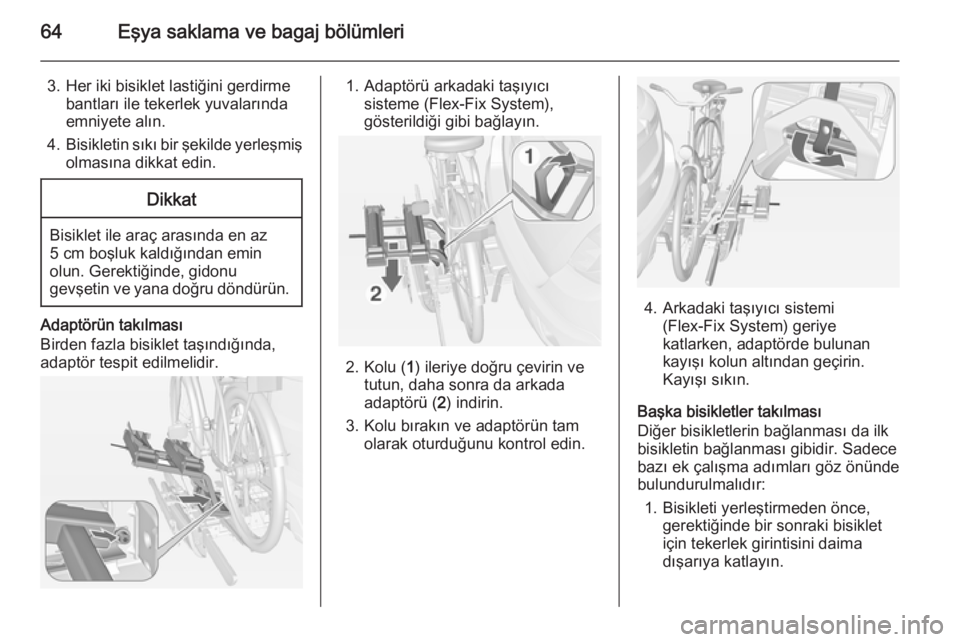

64Eşya saklama ve bagaj bölümleri
3. Her iki bisiklet lastiğini gerdirmebantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
Birden fazla bisiklet taşındığında,
adaptör tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı sisteme (Flex-Fix System),
gösterildiği gibi bağlayın.
2. Kolu ( 1) ileriye doğru çevirin ve
tutun, daha sonra da arkada
adaptörü ( 2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.
4. Arkadaki taşıyıcı sistemi(Flex-Fix System) geriye
katlarken, adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Sadece
bazı ek çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.

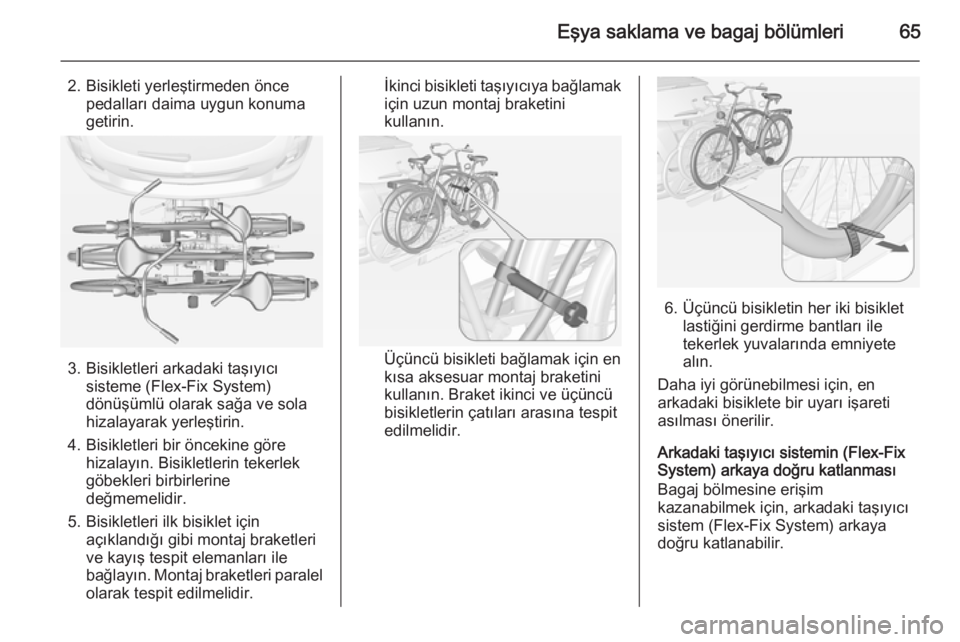

Eşya saklama ve bagaj bölümleri65
2. Bisikleti yerleştirmeden öncepedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri bir öncekine göre hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti bağlamak için en
kısa aksesuar montaj braketini
kullanın. Braket ikinci ve üçüncü
bisikletlerin çatıları arasına tespit
edilmelidir.
6. Üçüncü bisikletin her iki bisiklet lastiğini gerdirme bantları ile
tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için, en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix System) arkaya doğru katlanması
Bagaj bölmesine erişim
kazanabilmek için, arkadaki taşıyıcı
sistem (Flex-Fix System) arkaya
doğru katlanabilir.

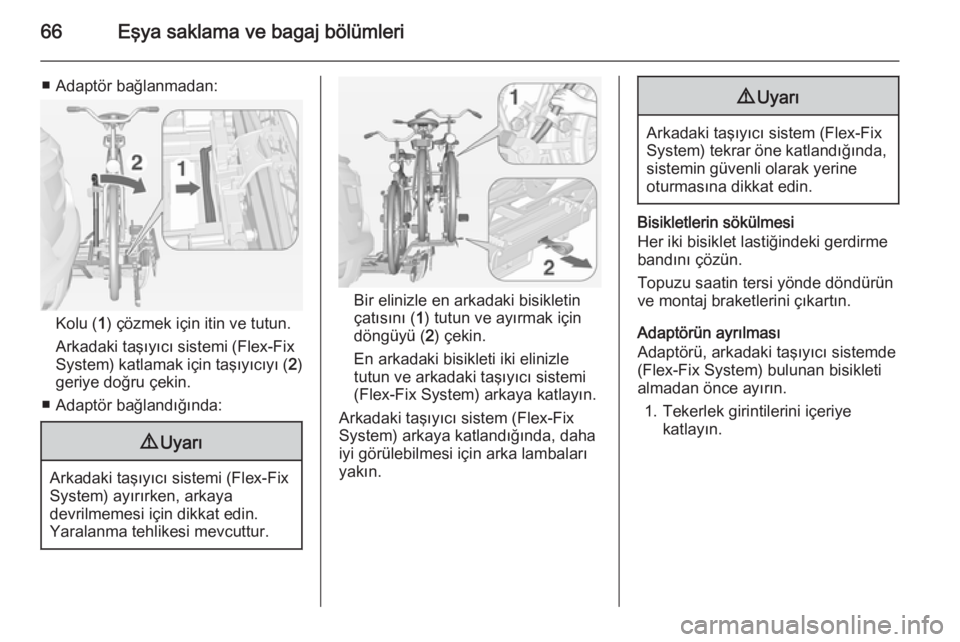

66Eşya saklama ve bagaj bölümleri
■ Adaptör bağlanmadan:
Kolu (1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi (Flex-Fix
System) katlamak için taşıyıcıyı ( 2)
geriye doğru çekin.
■ Adaptör bağlandığında:
9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.
Bir elinizle en arkadaki bisikletin
çatısını ( 1) tutun ve ayırmak için
döngüyü ( 2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.
9 Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
(Flex-Fix System) bulunan bisikleti
almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.

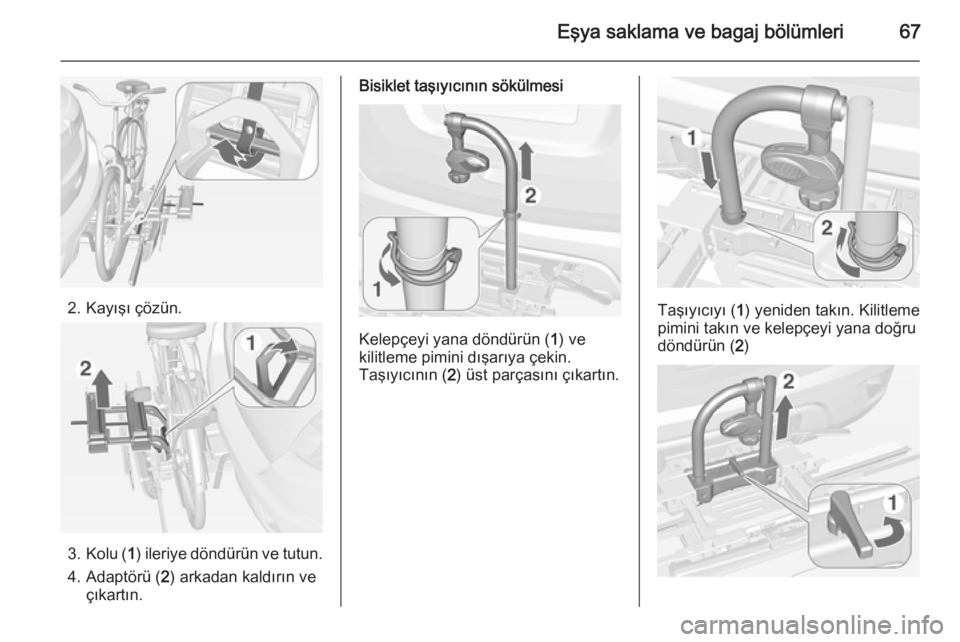

Eşya saklama ve bagaj bölümleri67
2. Kayışı çözün.
3.Kolu ( 1) ileriye döndürün ve tutun.
4. Adaptörü ( 2) arkadan kaldırın ve
çıkartın.
Bisiklet taşıyıcının sökülmesi
Kelepçeyi yana döndürün ( 1) ve
kilitleme pimini dışarıya çekin.
Taşıyıcının ( 2) üst parçasını çıkartın.
Taşıyıcıyı ( 1) yeniden takın. Kilitleme
pimini takın ve kelepçeyi yana doğru
döndürün ( 2)

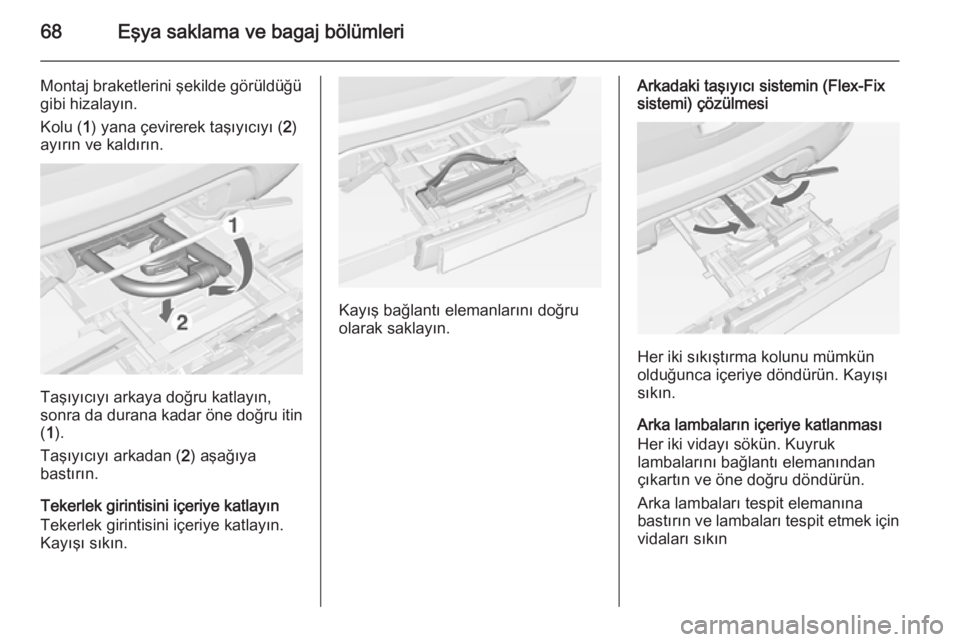

68Eşya saklama ve bagaj bölümleri
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu ( 1) yana çevirerek taşıyıcıyı ( 2)
ayırın ve kaldırın.
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru itin
( 1 ).
Taşıyıcıyı arkadan ( 2) aşağıya
bastırın.
Tekerlek girintisini içeriye katlayın
Tekerlek girintisini içeriye katlayın.
Kayışı sıkın.
Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün. Kayışı
sıkın.
Arka lambaların içeriye katlanması
Her iki vidayı sökün. Kuyruk
lambalarını bağlantı elemanından
çıkartın ve öne doğru döndürün.
Arka lambaları tespit elemanına
bastırın ve lambaları tespit etmek için
vidaları sıkın

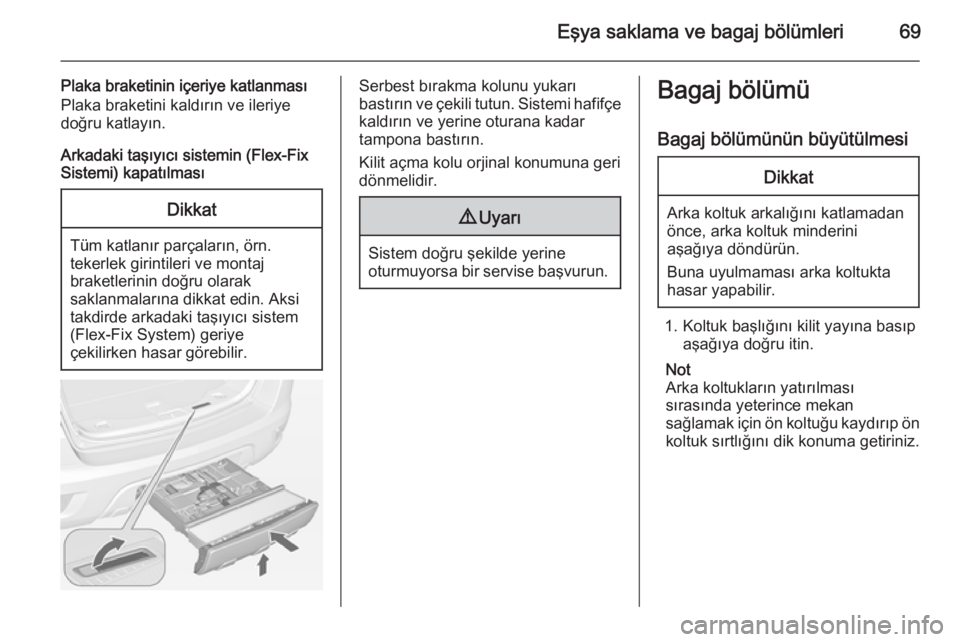

Eşya saklama ve bagaj bölümleri69
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Bagaj bölümünün büyütülmesiDikkat
Arka koltuk arkalığını katlamadan
önce, arka koltuk minderini
aşağıya döndürün.
Buna uyulmaması arka koltukta hasar yapabilir.
1. Koltuk başlığını kilit yayına basıp aşağıya doğru itin.
Not
Arka koltukların yatırılması
sırasında yeterince mekan
sağlamak için ön koltuğu kaydırıp ön koltuk sırtlığını dik konuma getiriniz.

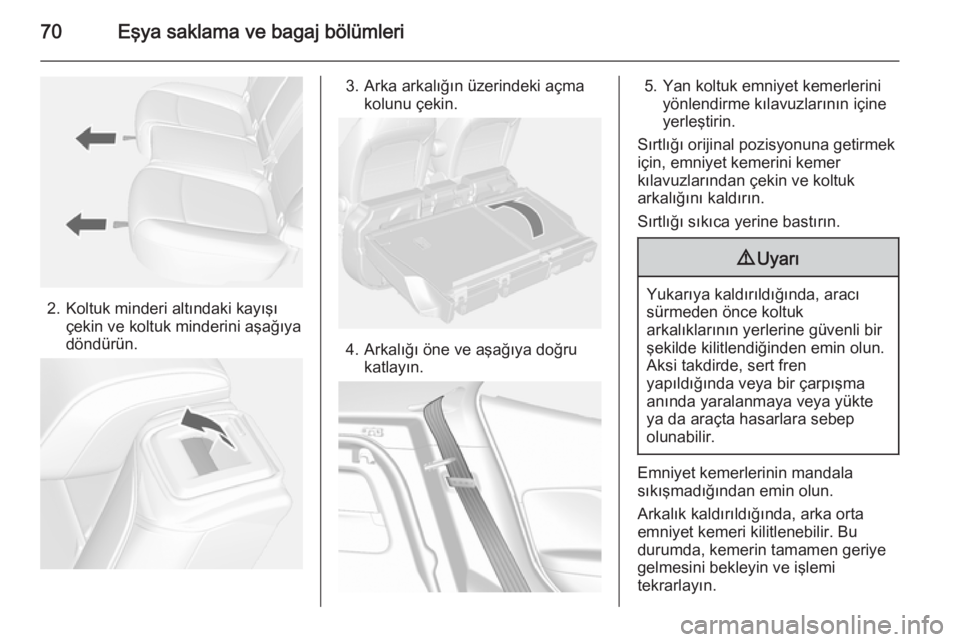

70Eşya saklama ve bagaj bölümleri
2. Koltuk minderi altındaki kayışıçekin ve koltuk minderini aşağıya
döndürün.
3. Arka arkalığın üzerindeki açma kolunu çekin.
4. Arkalığı öne ve aşağıya doğrukatlayın.
5. Yan koltuk emniyet kemerleriniyönlendirme kılavuzlarının içine
yerleştirin.
Sırtlığı orijinal pozisyonuna getirmek
için, emniyet kemerini kemer
kılavuzlarından çekin ve koltuk
arkalığını kaldırın.
Sırtlığı sıkıca yerine bastırın.9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, sert fren
yapıldığında veya bir çarpışma
anında yaralanmaya veya yükte
ya da araçta hasarlara sebep
olunabilir.
Emniyet kemerlerinin mandala
sıkışmadığından emin olun.
Arkalık kaldırıldığında, arka orta
emniyet kemeri kilitlenebilir. Bu
durumda, kemerin tamamen geriye
gelmesini bekleyin ve işlemi
tekrarlayın.
