2015 OPEL MOKKA Sürücü El Kitabı (in Turkish)

Araç bakımı175

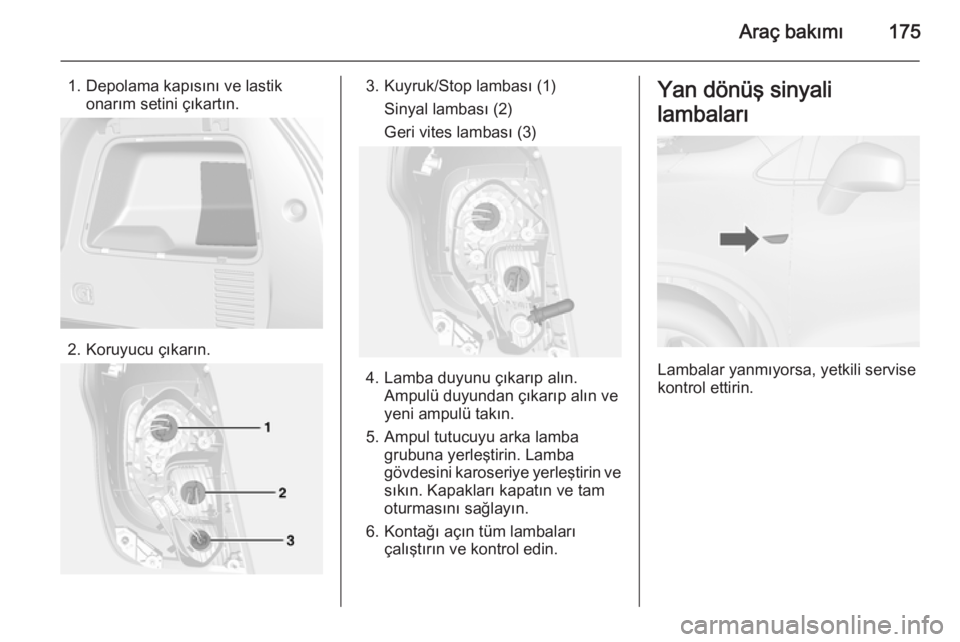

1. Depolama kapısını ve lastikonarım setini çıkartın.
2. Koruyucu çıkarın.
3. Kuyruk/Stop lambası (1)
Sinyal lambası (2)
Geri vites lambası (3)
4. Lamba duyunu çıkarıp alın. Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul tutucuyu arka lamba grubuna yerleştirin. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Yan dönüş sinyali
lambaları
Lambalar yanmıyorsa, yetkili servise
kontrol ettirin.

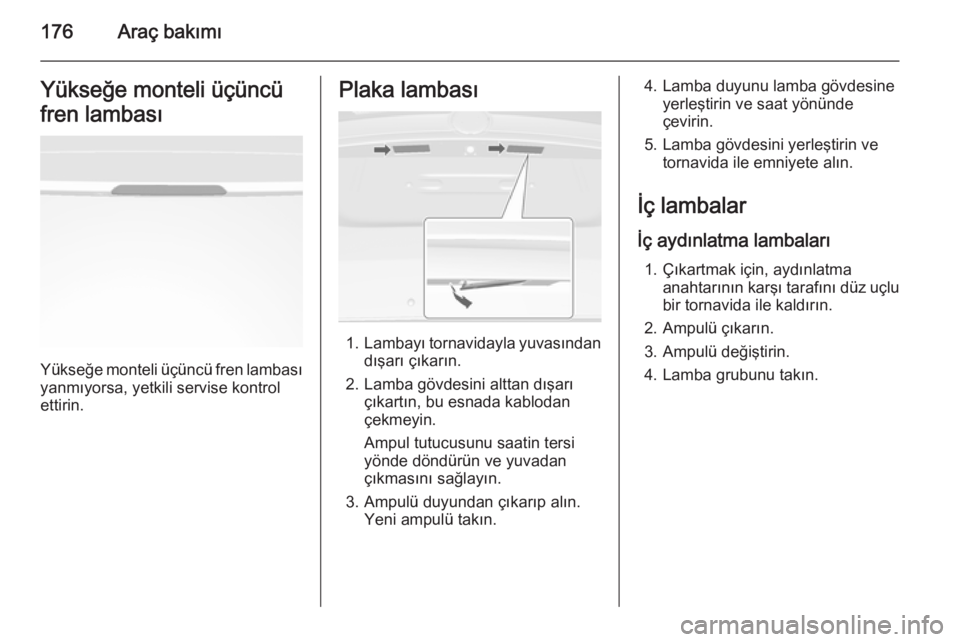

176Araç bakımıYükseğe monteli üçüncü
fren lambası
Yükseğe monteli üçüncü fren lambası yanmıyorsa, yetkili servise kontrol
ettirin.
Plaka lambası
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saatin tersi
yönde döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç lambalar İç aydınlatma lambaları 1. Çıkartmak için, aydınlatma anahtarının karşı tarafını düz uçlu
bir tornavida ile kaldırın.
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu takın.

Araç bakımı177

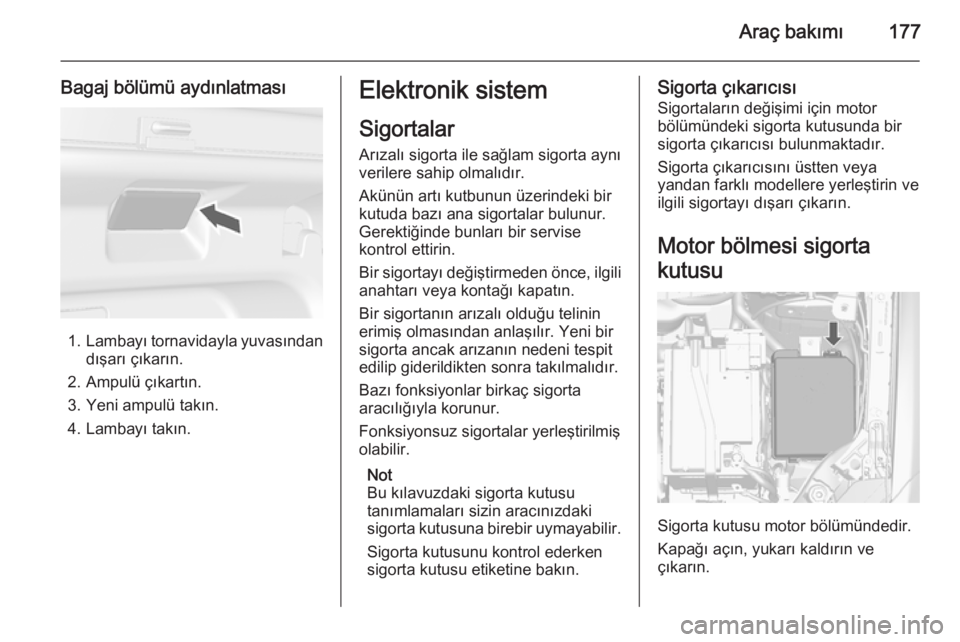

Bagaj bölümü aydınlatması
1.Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lambayı takın.
Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.

178Araç bakımı

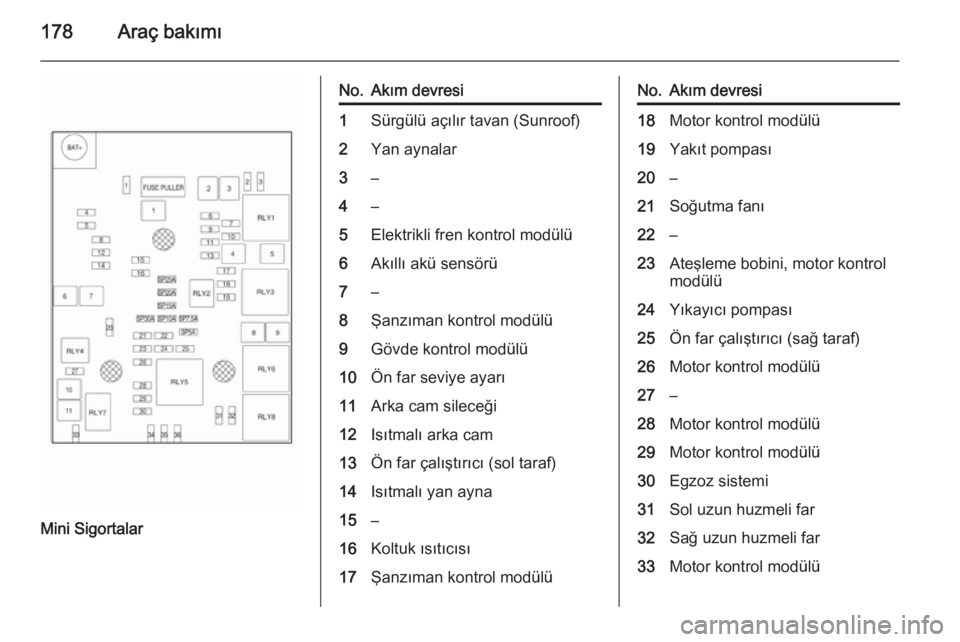

Mini Sigortalar
No.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan aynalar3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7–8Şanzıman kontrol modülü9Gövde kontrol modülü10Ön far seviye ayarı11Arka cam sileceği12Isıtmalı arka cam13Ön far çalıştırıcı (sol taraf)14Isıtmalı yan ayna15–16Koltuk ısıtıcısı17Şanzıman kontrol modülüNo.Akım devresi18Motor kontrol modülü19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini, motor kontrol
modülü24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülü

Araç bakımı179

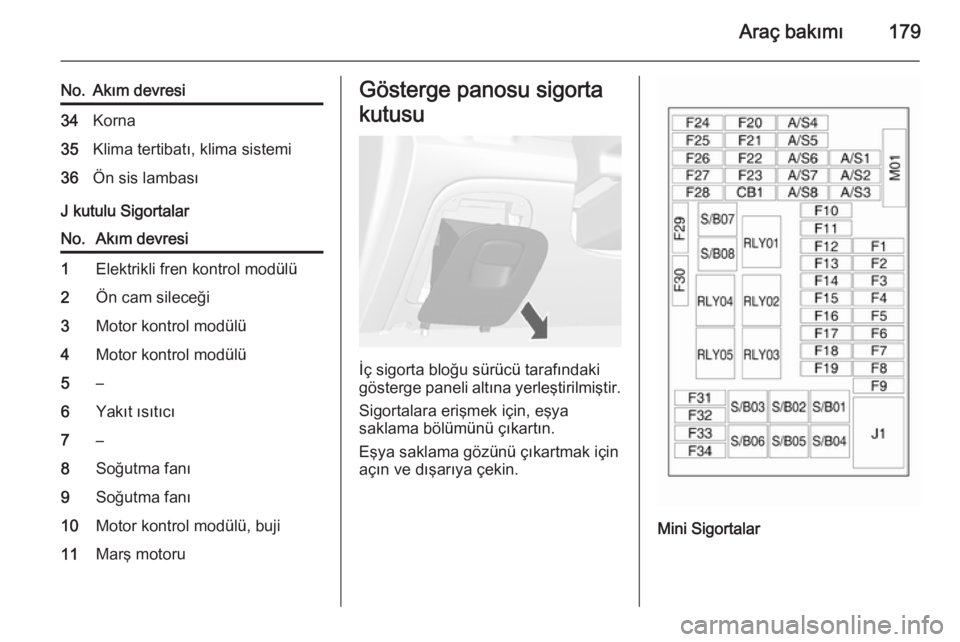

No.Akım devresi34Korna35Klima tertibatı, klima sistemi36Ön sis lambası
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Motor kontrol modülü4Motor kontrol modülü5–6Yakıt ısıtıcı7–8Soğutma fanı9Soğutma fanı10Motor kontrol modülü, buji11Marş motoruGösterge panosu sigorta
kutusu
İç sigorta bloğu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın.
Eşya saklama gözünü çıkartmak için
açın ve dışarıya çekin.
Mini Sigortalar

180Araç bakımı

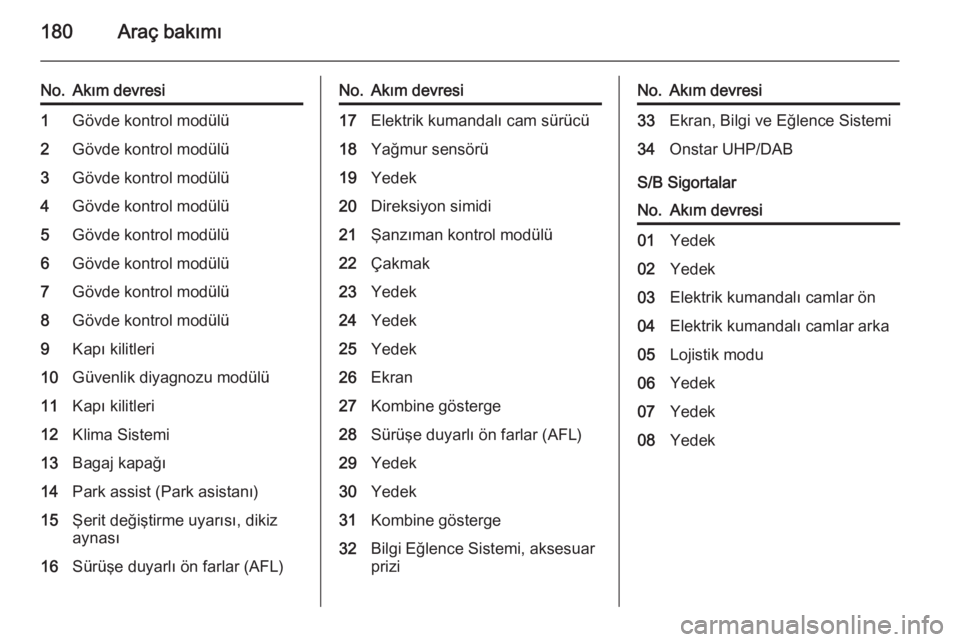

No.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kapı kilitleri10Güvenlik diyagnozu modülü11Kapı kilitleri12Klima Sistemi13Bagaj kapağı14Park assist (Park asistanı)15Şerit değiştirme uyarısı, dikiz
aynası16Sürüşe duyarlı ön farlar (AFL)No.Akım devresi17Elektrik kumandalı cam sürücü18Yağmur sensörü19Yedek20Direksiyon simidi21Şanzıman kontrol modülü22Çakmak23Yedek24Yedek25Yedek26Ekran27Kombine gösterge28Sürüşe duyarlı ön farlar (AFL)29Yedek30Yedek31Kombine gösterge32Bilgi Eğlence Sistemi, aksesuar
priziNo.Akım devresi33Ekran, Bilgi ve Eğlence Sistemi34Onstar UHP/DAB
S/B Sigortalar
No.Akım devresi01Yedek02Yedek03Elektrik kumandalı camlar ön04Elektrik kumandalı camlar arka05Lojistik modu06Yedek07Yedek08Yedek

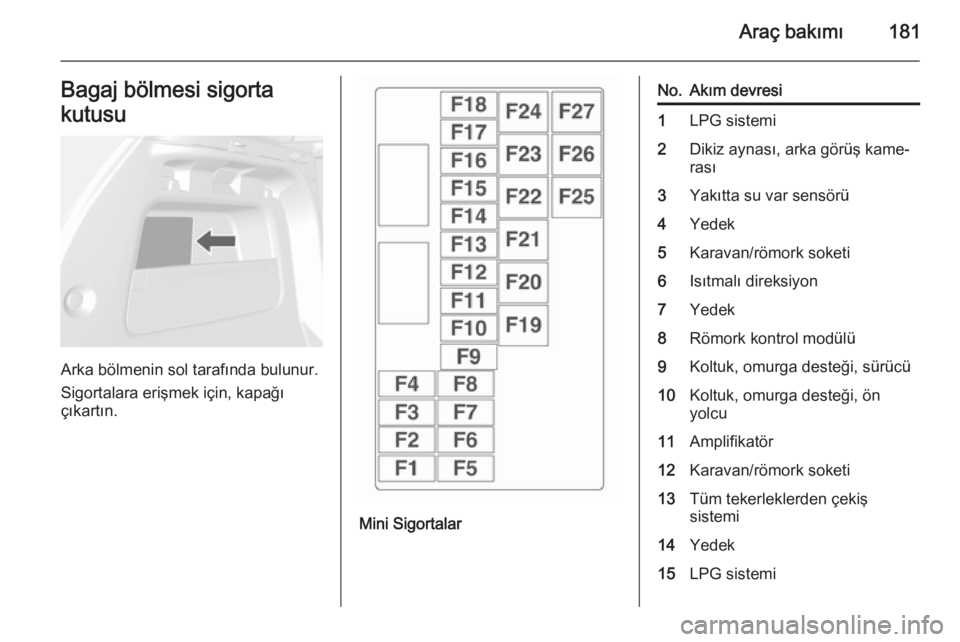

Araç bakımı181Bagaj bölmesi sigorta
kutusu
Arka bölmenin sol tarafında bulunur.
Sigortalara erişmek için, kapağı
çıkartın.
Mini Sigortalar
No.Akım devresi1LPG sistemi2Dikiz aynası, arka görüş kame‐
rası3Yakıtta su var sensörü4Yedek5Karavan/römork soketi6Isıtmalı direksiyon7Yedek8Römork kontrol modülü9Koltuk, omurga desteği, sürücü10Koltuk, omurga desteği, ön
yolcu11Amplifikatör12Karavan/römork soketi13Tüm tekerleklerden çekiş
sistemi14Yedek15LPG sistemi

182Araç bakımı

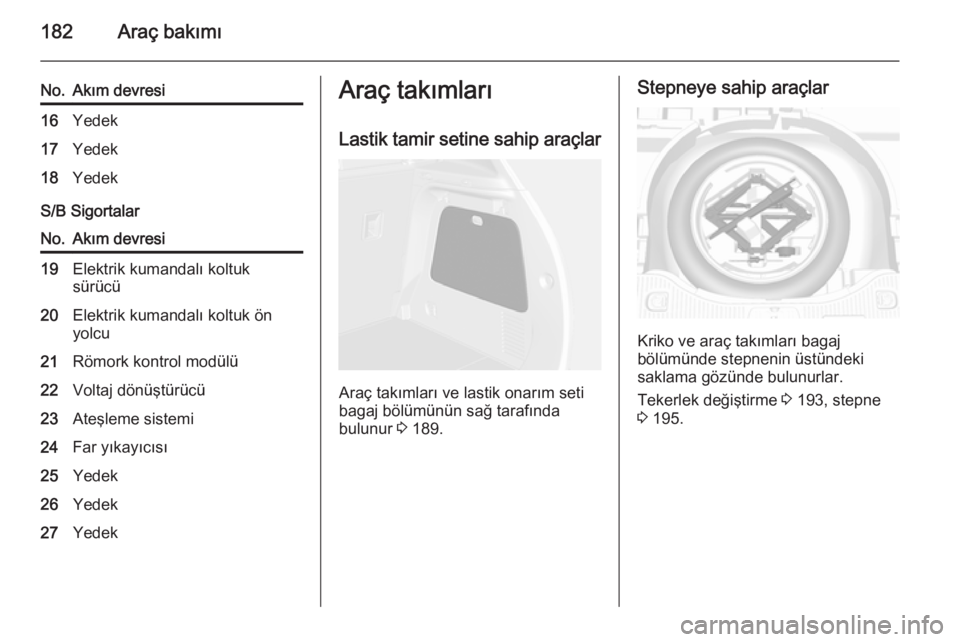

No.Akım devresi16Yedek17Yedek18Yedek
S/B Sigortalar
No.Akım devresi19Elektrik kumandalı koltuk
sürücü20Elektrik kumandalı koltuk ön
yolcu21Römork kontrol modülü22Voltaj dönüştürücü23Ateşleme sistemi24Far yıkayıcısı25Yedek26Yedek27YedekAraç takımları
Lastik tamir setine sahip araçlar
Araç takımları ve lastik onarım seti
bagaj bölümünün sağ tarafında
bulunur 3 189.
Stepneye sahip araçlar
Kriko ve araç takımları bagaj
bölümünde stepnenin üstündeki
saklama gözünde bulunurlar.
Tekerlek değiştirme 3 193, stepne
3 195.
