Auton hoito167

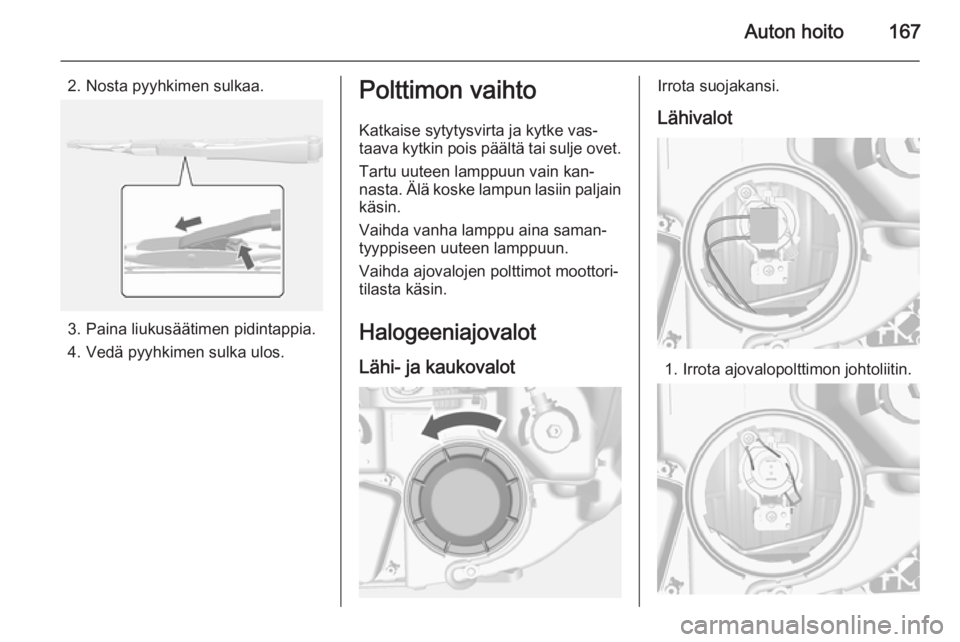

2. Nosta pyyhkimen sulkaa.
3. Paina liukusäätimen pidintappia.
4. Vedä pyyhkimen sulka ulos.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois päältä tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Halogeeniajovalot Lähi- ja kaukovalotIrrota suojakansi.Lähivalot
1. Irrota ajovalopolttimon johtoliitin.

168Auton hoito
2. Paina jousipidikettä, irrota se.
3. Irrota polttimo kannastaan javaihda se.
4. Kun asennat uutta polttimoa, kiin‐
nitä kielekkeet heijastimen syven‐ nyksiin.
5. Asenna ajovaloasennelma takai‐ sin.
6. Kytke jousipidike.
7. Kytke polttimon johtoliitin.
8. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
Kaukovalot
1. Irrota polttimon kanta vetämällä
sitä.
2. Irrota polttimo kannastaan ja vaihda se.
3. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
4. Asenna ajovaloasennelma takai‐ sin.
5. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
Sivuvalot
1. Irrota kanta asennelmasta kiertä‐mällä sitä vastapäivään.
2. Irrota polttimon kanta heijasti‐ mesta.
3. Irrota pistoliitin lampusta.

Auton hoito169
4. Irrota lamppu kannasta.
5. Aseta uusi lamppu paikalleen.
6. Kiinnitä liitin lamppuun.
7. Aseta kanta heijastimeen.
8. Asenna asennelma takaisin.
Ksenonvalot
9 Vaara
Ksenonvaloissa on erittäin korkea
jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Kaarrevalot
1. Irrota suojakansi.
2. Irrota polttimon kanta vetämällä sitä.
3. Irrota polttimo kannastaan javaihda se.
4. Kun asennat uutta lamppua, kiin‐ nitä kielekkeet heijastimen syven‐nyksiin.
5. Asenna ajovaloasennelma takai‐ sin.
6. Aseta ajovalon suojakansi paikal‐ leen ja sulje se.
Sumuvalot
Vaihdata lamput korjaamolla.

170Auton hoitoEtusuuntavilkut
1. Kierrä lampun pidintä vastapäi‐vään vapauttaaksesi sen.
2. Paina lamppua hieman sisäänkantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
3. Aseta lampun kanta heijastimeen ja lukitse kiertämällä myötäpäi‐
vään.
Takavalot
Vasen puoli
1. Irrota molemmat suojukset ja ruu‐
vit. Irrota paneeli.
2. Irrota kansi.
Oikea puoli

Auton hoito171
1. Irrota säilytystilan luukku ja ren‐kaankorjaussarja.
2. Irrota kansi.
3. Taka/jarruvalo (1)
Suuntavilkku (2)
Varalamppu (3)
4. Irrota lampun pidin. Irrota ja vaihda polttimo.
5. Aseta polttimon pidin takavaloa‐ sennelmaan. Asenna takavaloa‐
sennelma koriin ja kiristä. Sulje ja
lukitse suojukset.
6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Kylkisuuntavilkut
Jos valot eivät toimi, tarkastuta ne
korjaamossa.

172Auton hoitoLisäjarruvalo
Jos lisäjarruvalo ei toimi, tarkastuta
se korjaamossa.
Rekisterikilven valo
1. Väännä valaisin irti syvennykses‐ tään ruuvitaltalla.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun pidintä vastapäi‐
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppukote‐ loon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Ovivalot 1. Irrota vääntämällä varovasti vas‐ takkainen puoli irti tasapäisellä
ruuvitaltalla.
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valo takaisin.
Tavaratilan valo
1. Väännä valaisin irti syvennykses‐ tään ruuvitaltalla.
2. Irrota polttimo.

Auton hoito173
3. Aseta uusi lamppu paikalleen.
4. Asenna valo.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Akun plusnavan yläpuolella olevassa
rasiassa on muutama pääsulake. Ne
on vaihdatettava korjaamolla.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

174Auton hoito
Minisulakkeet
NroVirtapiiri1Kattoluukku2Ulkopeilit3–4–5Sähkötoimisten jarrujen ohjaus‐yksikkö6Älykäs akkuanturi7–8Vaihteiston ohjausyksikkö9Korielektroniikan ohjausyksikkö10Ajovalojen korkeudensäätö11Takalasin pyyhin12Takalasin lämmitin13Ajovalon toimilaite (vasen)14Peilien lämmitin15–16Istuimen lämmitys17Vaihteiston ohjausyksikkö18Moottorin ohjausyksikkö19PolttoainepumppuNroVirtapiiri20–21Jäähdytyspuhallin22–23Sytytyspuola, moottorinohjaus‐
yksikkö24Pesimen pumppu25Ajovalon toimilaite (oikea)26Moottorin ohjausyksikkö27–28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30Pakojärjestelmä31Vasen kaukovalo32Oikea kaukovalo33Moottorin ohjausyksikkö34Äänitorvi35Ilmastointi, ilmastointilaite36Etusumuvalo
J-koteloiden sulakkeet
