2015 OPEL MERIVA Īpašnieka rokasgrāmata (in Latvian)

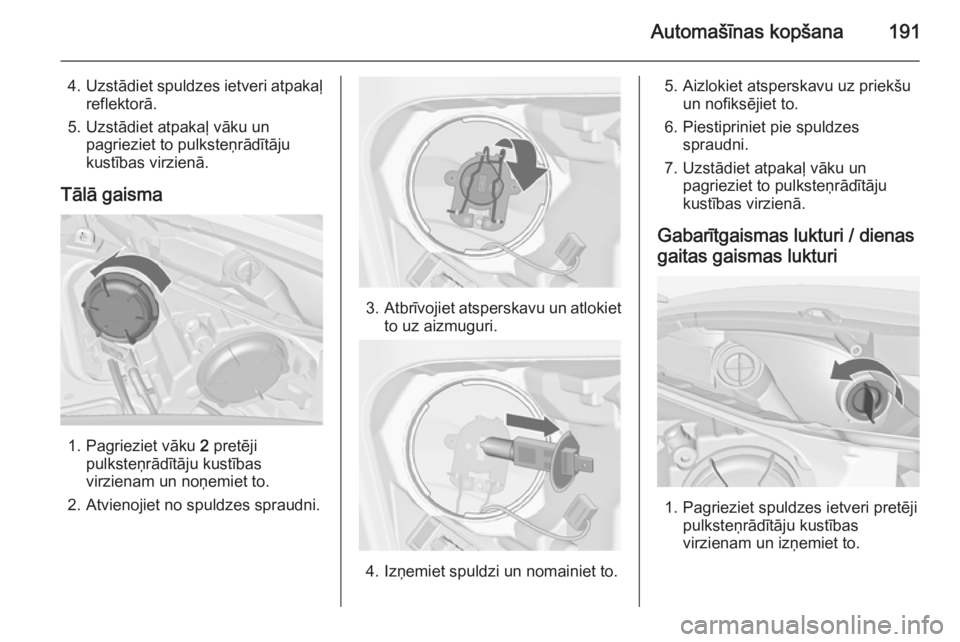

Automašīnas kopšana191
4.Uzstādiet spuldzes ietveri atpakaļ
reflektorā.
5. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Tālā gaisma
1. Pagrieziet vāku 2 pretēji
pulksteņrādītāju kustības virzienam un noņemiet to.
2. Atvienojiet no spuldzes spraudni.
3. Atbrīvojiet atsperskavu un atlokiet
to uz aizmuguri.
4. Izņemiet spuldzi un nomainiet to.
5. Aizlokiet atsperskavu uz priekšu un nofiksējiet to.
6. Piestipriniet pie spuldzes spraudni.
7. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi
1. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.

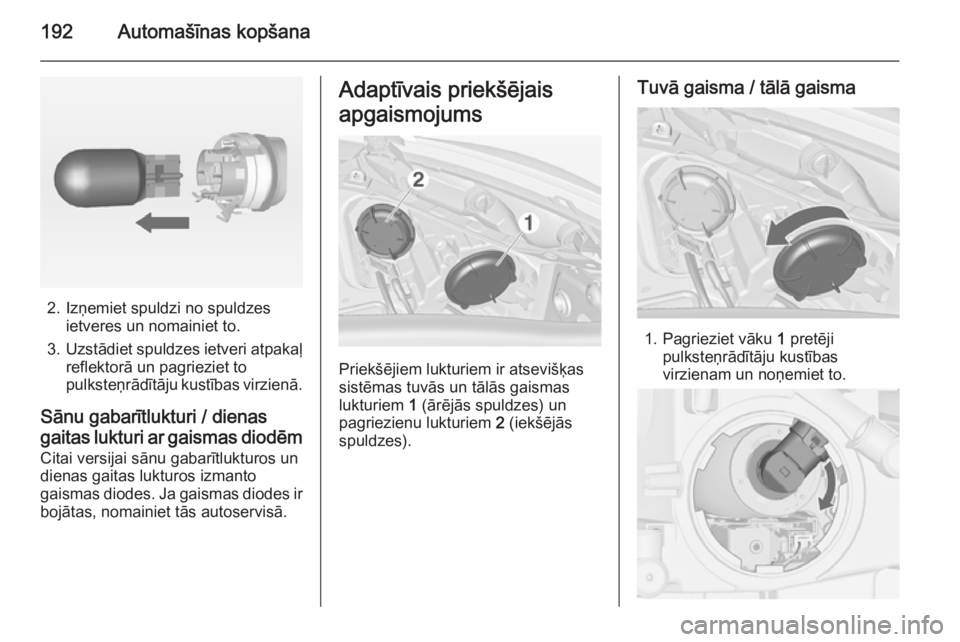

192Automašīnas kopšana
2. Izņemiet spuldzi no spuldzesietveres un nomainiet to.
3. Uzstādiet spuldzes ietveri atpakaļ
reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Sānu gabarītlukturi / dienas gaitas lukturi ar gaismas diodēm
Citai versijai sānu gabarītlukturos un
dienas gaitas lukturos izmanto
gaismas diodes. Ja gaismas diodes ir
bojātas, nomainiet tās autoservisā.
Adaptīvais priekšējais
apgaismojums
Priekšējiem lukturiem ir atsevišķas
sistēmas tuvās un tālās gaismas lukturiem 1 (ārējās spuldzes) un
pagriezienu lukturiem 2 (iekšējās
spuldzes).
Tuvā gaisma / tālā gaisma
1. Pagrieziet vāku 1 pretēji
pulksteņrādītāju kustības virzienam un noņemiet to.

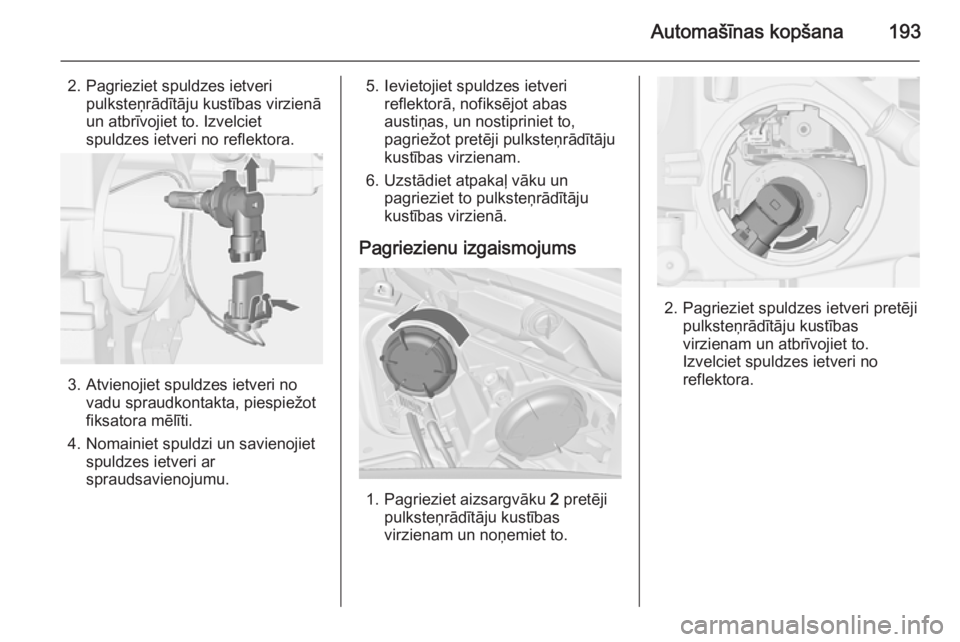

Automašīnas kopšana193
2. Pagrieziet spuldzes ietveripulksteņrādītāju kustības virzienā
un atbrīvojiet to. Izvelciet
spuldzes ietveri no reflektora.
3. Atvienojiet spuldzes ietveri no vadu spraudkontakta, piespiežot
fiksatora mēlīti.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pretēji pulksteņrādītāju
kustības virzienam.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Pagriezienu izgaismojums
1. Pagrieziet aizsargvāku 2 pretēji
pulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
Izvelciet spuldzes ietveri no
reflektora.

194Automašīnas kopšana
3. Atvienojiet spuldzes ietveri novadu spraudkontakta, piespiežot
fiksatora mēlītes.
4. Nomainiet spuldzi un savienojiet spuldzes ietveri arspraudsavienojumu.
5. Ievietojiet spuldzes ietveri reflektorā, nofiksējot abas
austiņas, un nostipriniet to,
pagriežot pulksteņrādītāju
kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi
Sānu gabarītlukturos un dienas gaitas lukturos ir izmantotas gaismas
diodes. Atteices gadījumā nomainiet
tās autoservisā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Pagrieziet spuldzes ietveri pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.

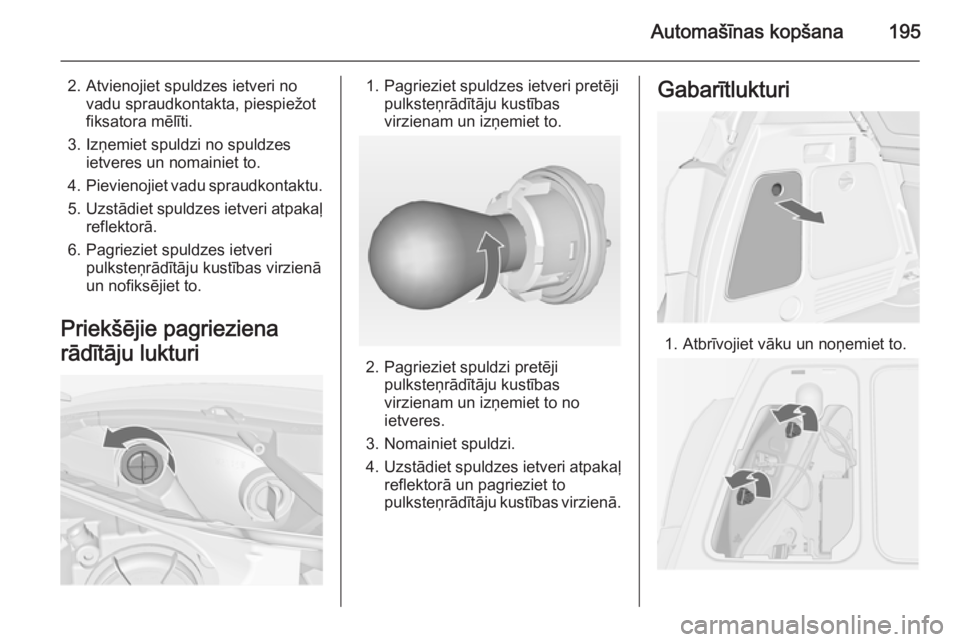

Automašīnas kopšana195
2. Atvienojiet spuldzes ietveri novadu spraudkontakta, piespiežot
fiksatora mēlīti.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Pievienojiet vadu spraudkontaktu.
5. Uzstādiet spuldzes ietveri atpakaļ
reflektorā.
6. Pagrieziet spuldzes ietveri pulksteņrādītāju kustības virzienāun nofiksējiet to.
Priekšējie pagrieziena
rādītāju lukturi1. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
2. Pagrieziet spuldzi pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no ietveres.
3. Nomainiet spuldzi.
4. Uzstādiet spuldzes ietveri atpakaļ
reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Gabarītlukturi
1. Atbrīvojiet vāku un noņemiet to.

196Automašīnas kopšana
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi velkot luktura korpusu, atvienojiet to no fiksējošajām
tapām un noņemiet to.
Pārliecinieties, lai vadu caurule
paliktu savā vietā.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.
5. Atbrīvojiet visus četrus fiksatorusun izņemiet spuldžu turētāju.
6. Izņemiet spuldzi un nomainiet to.
Aizmugurējās gabarītgaismas un
bremzēšanas signālgaismas spuldze ( 1)
Aizmugurējās gabarītgaismas spuldze ( 2)
Pagrieziena rādītāja spuldze ( 3)
Versija ar gaismas diodi (LED):
Nomainīt var tikai bremžu lukturi
( 1 ) un pagrieziena rādītāja lukturi
( 2 ).
7. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Pievienojiet vadu spraudni.
Uzmauciet luktura korpusu
atpakaļ uz fiksējošajām tapām un

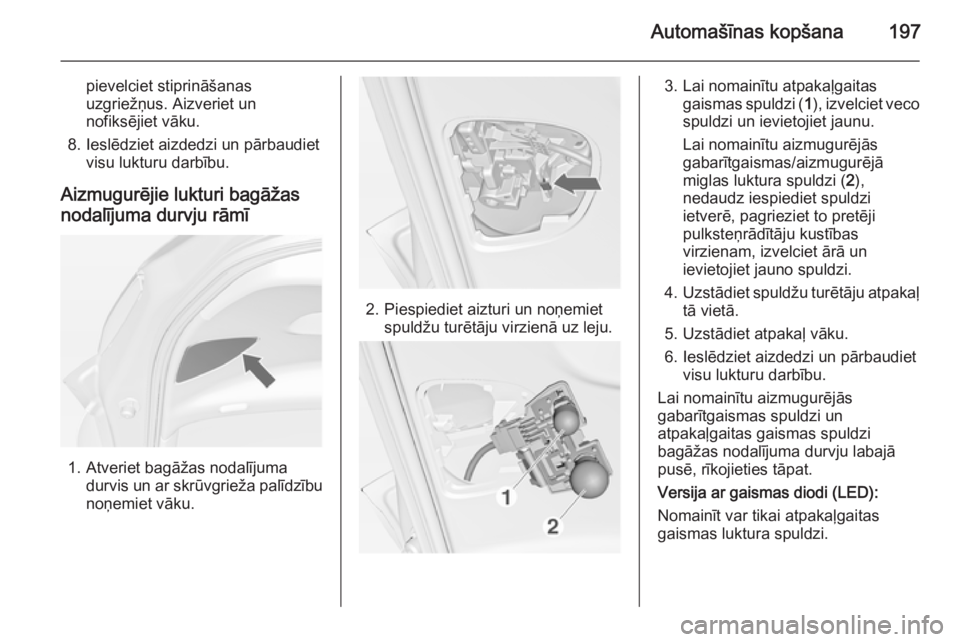

Automašīnas kopšana197
pievelciet stiprināšanas
uzgriežņus. Aizveriet un nofiksējiet vāku.
8. Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.
Aizmugurējie lukturi bagāžas
nodalījuma durvju rāmī
1. Atveriet bagāžas nodalījuma durvis un ar skrūvgrieža palīdzību
noņemiet vāku.
2. Piespiediet aizturi un noņemiet spuldžu turētāju virzienā uz leju.
3. Lai nomainītu atpakaļgaitasgaismas spuldzi ( 1), izvelciet veco
spuldzi un ievietojiet jaunu.
Lai nomainītu aizmugurējās
gabarītgaismas/aizmugurējā
miglas luktura spuldzi ( 2),
nedaudz iespiediet spuldzi
ietverē, pagrieziet to pretēji
pulksteņrādītāju kustības
virzienam, izvelciet ārā un
ievietojiet jauno spuldzi.
4. Uzstādiet spuldžu turētāju atpakaļ
tā vietā.
5. Uzstādiet atpakaļ vāku.
6. Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.
Lai nomainītu aizmugurējās
gabarītgaismas spuldzi un
atpakaļgaitas gaismas spuldzi
bagāžas nodalījuma durvju labajā
pusē, rīkojieties tāpat.
Versija ar gaismas diodi (LED):
Nomainīt var tikai atpakaļgaitas
gaismas luktura spuldzi.

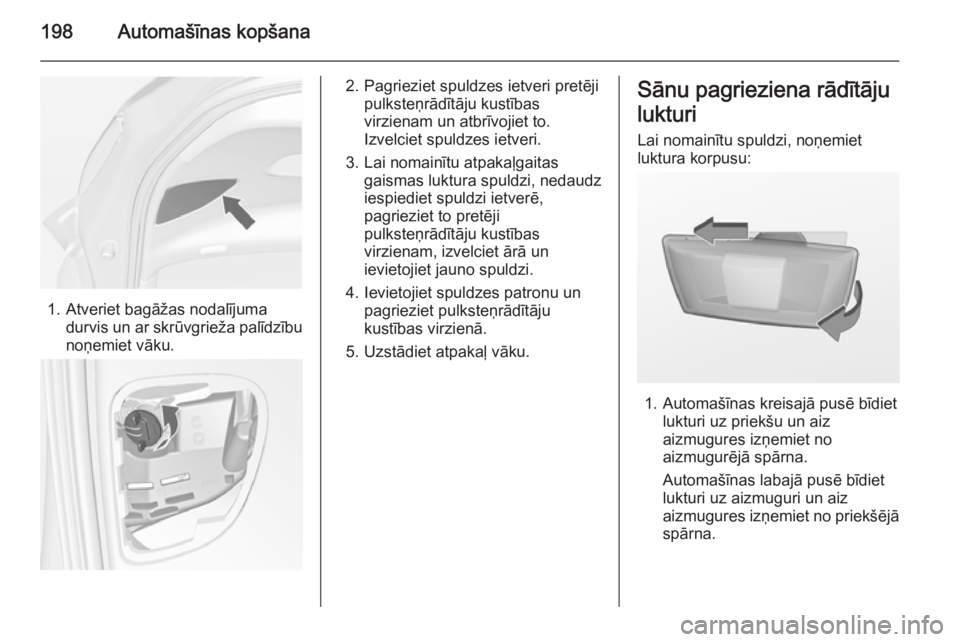

198Automašīnas kopšana
1. Atveriet bagāžas nodalījumadurvis un ar skrūvgrieža palīdzību
noņemiet vāku.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un atbrīvojiet to. Izvelciet spuldzes ietveri.
3. Lai nomainītu atpakaļgaitas gaismas luktura spuldzi, nedaudz
iespiediet spuldzi ietverē,
pagrieziet to pretēji
pulksteņrādītāju kustības
virzienam, izvelciet ārā un
ievietojiet jauno spuldzi.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Uzstādiet atpakaļ vāku.Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Automašīnas kreisajā pusē bīdiet lukturi uz priekšu un aiz
aizmugures izņemiet no
aizmugurējā spārna.
Automašīnas labajā pusē bīdiet
lukturi uz aizmuguri un aiz
aizmugures izņemiet no priekšējā
spārna.
