2015 OPEL MERIVA Instruktionsbok

Förvaring63det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Montera bakljusen
Ta först ut det bakre bakljuset ( 1) och
sedan det främre ( 2) bakljuset ur för‐
varingsgroparna.
Fäll ut glödlampstödet på baklyktans
baksida helt.
Tryck ned låsvredet och tryck in lamp‐ stödet i hållaren tills det låser fast.
Utför detta för båda bakljusen.
Kontrollera att kablarnas och lampor‐
nas placering för att säkerställa att de
är korrekt monterade och säkert
placerade.

64Förvaring
Lås det inbyggda
transportsystemet
Vrid det högra låsvredet ( 1) först och
sedan det vänstra ( 2) tills ett mot‐
stånd kan kännas.
Cykelhållaren är låst när låsvreden
har vridits ungefär 50°. Annars garan‐
teras inte säkerheten.
Observera!
Stäng bakluckan.
Fälla upp
registreringsskyltshållaren
Fäll upp hållaren för registreringsskyl‐
ten.
Sätt fast registreringsskylten innan
cykelhållaren används för första
gången.

Förvaring65
Fäll ut pedalarmshållarna
Fäll den ena eller båda pedalarms‐
hållarna uppåt tills det diagonala stö‐ det griper in.
Ta ut pedalarmsfästena från pedal‐
armshållarna.
Anpassning av det inbyggda
transportsystemet till en cykel
Tryck på frigöringsspaken och dra ut
hjulhållarna.

66Förvaring
Tryck på frigöringsspaken på spänn‐
bandet och dra ut det.
Förbered cykeln för fastsättning
Observera!
Den maximala bredden för pedal‐
axeln är 38,3 mm och det maximala
djupet är 14,4 mm.
Rotera vänster pedal (sidan utan ked‐
jekrans) så att den är riktad rakt neråt. Pedalen på den vänstra pedalarmen
måste vara vågrät.
Den främre cykeln måste vara place‐ rad med framhjulet åt vänster.
Den bakre cykeln måste vara place‐
rad med framhjulet åt höger.
Sätt fast cykeln på det inbyggda
transportsystemetAnpassa den justerbara pedalarms‐
enheten grovt efter hur mycket pedal‐
armen sticker ut med hjälp av vrid‐
handtaget på pedalarmshållaren.
Om cykeln har raka pedalaxlar skru‐
var du pedalaxelenheten till sitt yt‐
tersta läge (läge 5).
Om cykeln har svängda pedalaxlar
skruvar du pedalaxelenheten till sitt
innersta läge (läge 1).

Förvaring67
Sätt på cykeln. Pedalarmen måste
placeras i öppningen på pedalarms‐
hållaren på det sätt som visas på bil‐
den.
Se upp
Kontrollera att pedalen inte går
emot cykelhållarens yta. Om den
gör det kan vevpartiet skadas
under transporten.
Sätt i pedalaxelhållaren uppifrån i
pedalaxelhylsans yttre spår och skjut
den neråt tills den åtminstone hamnar
under skåran.
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Avståndet mellan
pedalerna och bakluckan måste vara
minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det

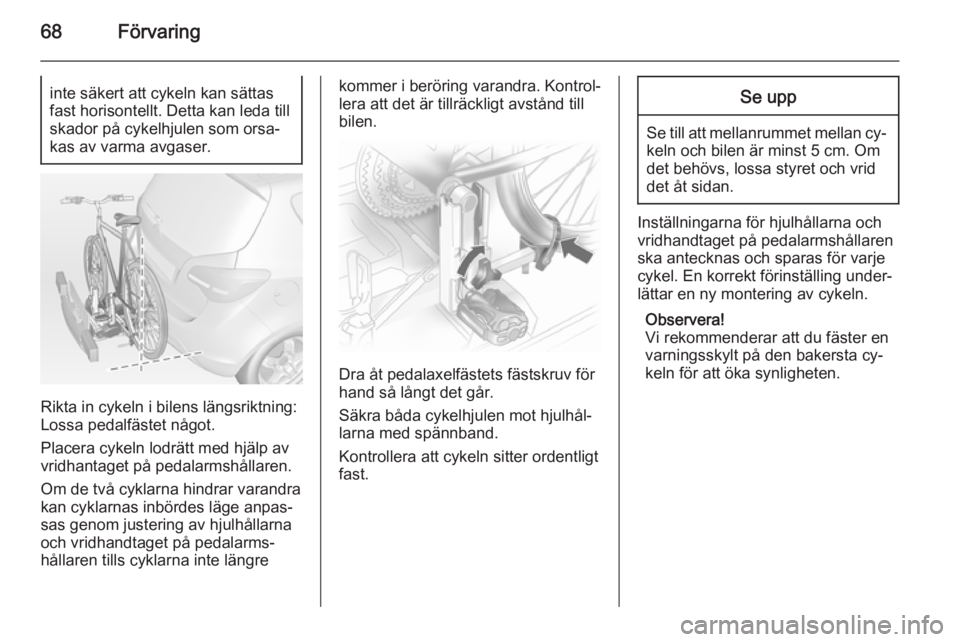

68Förvaringinte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐ sas genom justering av hjulhållarnaoch vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Kontrol‐
lera att det är tillräckligt avstånd till
bilen.
Dra åt pedalaxelfästets fästskruv för
hand så långt det går.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännband.
Kontrollera att cykeln sitter ordentligt
fast.
Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Inställningarna för hjulhållarna och vridhandtaget på pedalarmshållaren
ska antecknas och sparas för varje
cykel. En korrekt förinställing under‐
lättar en ny montering av cykeln.
Observera!
Vi rekommenderar att du fäster en varningsskylt på den bakersta cy‐
keln för att öka synligheten.

Förvaring69
Ta bort en cykel från det
inbyggda transportsystemet
Lossa spännbanden på båda cykel‐
hjulen.
Håll fast cykeln, lossa fästskruven för pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
För in spännandet och dra åt det neråt
så mycket som möjligt.

70Förvaring
Tryck på frigöringsspaken och skjut in
hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Ta bort registreringsskylten och fäll
ned registreringsskyltshållaren.
Vrid först det vänstra låsvredet ( 1)
och därefter det högra låsvredet ( 2)
tills de når sitt stoppläge.
Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på baklyktornas
baksidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt
det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.
